Växelriktare RS Smart Solar

Den här guiden hjälper dig med specifika delar i VictronConnect som handlar om din Inverter RS Smart Solar.

Mer allmän information om appen VictronConnect – hur man t.ex. installerar den, hur man parkopplar den med en enhet och hur man uppdaterar fast programvara – hittar du i den övergripandeVictronConnect-manualen. En lista över alla enheter som är kompatibla med VictronConnect finns här.

Obs: Dessa instruktioner kan gälla för olika produkter och konfigurationer. Där en hänvisning görs till batterispänning i dessa instruktioner avses ett 12 V-batteri som referens. Multiplicera de angivna värdena med 4 för att få inställningar för en installation som är konfigurerad för ett batterisystem på 48 V.

4.1.1. Inställningar

Sidan för inställningar nås genom att klicka på kugghjulet i det övre högra hörnet på Hem-sidan. Sidan för inställningar ger åtkomst till att se eller ändra inställningar för batteri, belastning, gatubelysning och portfunktioner. Från den här sidan kan du även se produktinformation som vilka fasta programvaruversioner som är installerade i MPPT-solcellsladdaren.

4.1.2. Batteriinställningar

Batterispänning

Inverter RS Smart Solar är fast inställd på 48 V och är endast tillgänglig för 48 V-system.

Batterikapacitet

Det anslutna batteripaketets kapacitet i amptimmar. Detta används för beräkningen av det interna batteriets laddningsstatus.

Maximal laddningsström

Tillåter användaren att ställa in en lägre maximal laddningsström.

Laddarinställningar - Förinställt batteri

Förinställt batteri gör det möjligt för dig att välja batteritypen, acceptera fabriksinställningar eller att ställa in egna förinställda värden som ska användas för batteriladdningsalgoritmen. Inställningarna för absorptionsspänning, absorptionstid, floatspänning, utjämningsspänning och temperaturkompensation har alla ett förinställt värde men kan definieras av användaren.

• Inbyggd förinställning: välj mellan de inbyggda förinställningarna (normal, hög och LiFePO4 tvåkablat BMS)

• Användardefinierat: alla parametrar kan anpassas manuellt

• Välj förinställning: välj en typ från de förinställda batterityperna i VictronConnect

• Skapa förinställning: skapa en ny batteriförinställning i VictronConnect

• Redigera förinställning: redigera en befintlig batteriförinställning i VictronConnect

Användardefinierade förinställda värden sparas i registret för förinställningar och på så sätt behöver inte installatörer ställa in alla värden varje gång de konfigurerar en ny installation.

Genom att välja Ändra förinställningar, eller på inställningsskärmen (med expertläge på eller inte) kan anpassade parametrar ställas in enligt följande:

Batterkemi

• OPzS/OPzV

• Gel/AGM

• Litium (LiFePO4)

Fjärrläge

Konfigurera det som är anslutet till ingångarna REMOTE_L och REMOTE_H på användaranslutningsdonet.

Fjärrstyrning av/på: en enkel av/på-brytare.

Tvåkopplat BMS: kopplat BMS med tillåt laddning- och tillåt urladdning-signaler liksom SmallBMS. Observera att vid val av tvåkopplat BMS startar inte enheten förrän en är ansluten.

Expertläge

Den här av/på-växlaren gör det möjligt att ändra expertinställningar om din utrustning har särskilda krav.

Styrd av BMS

Detta visas endast om enheten fjärrstyrs av ett BMS. Klicka för att ändra/visa, detta öppnar en ny meny, vilket beskrivs längre ner i dokumentet.

Avstängning på grund av låg SoC

Avstängning på grund av låg SoC, stänger av växelriktaren om batteriets laddningsstatus sjunker under ett visst SoC-värde och startar igen över ett visst SoC-värde.

Dynamisk avstängning

Inaktiv som standard. Klicka för att aktivera, detta öppnar en ny meny, vilket beskrivs längre ner i dokumentet.

Avstängning vid låg batterispänning

När dynamisk avstängning är aktiverad styrs den här inställningen internt och kan inte längre ändras. När batterispänningen understiger detta värde stängs växelriktaren av. Om det inte finns någon strömkälla, som solcellseffekt eller näteffekt (i händelse av en Multi RS-variant) går enheten in i viloläge för att spara så mycket ström som möjligt.

Omstart och larm vid lågt batteri

När batterispänningen understiger detta värde visas en varning om lågt batteri. Om växelriktaren har stängts av på grund av ett larm om för låg batterispänning startar den igen när batterispänningen stiger över denna nivå.

Laddningsavkänning

Om växelriktaren fortsätter att stängas av och slås på upprepade gånger på grund av låg batterispänning höjs ”slå-på-nivån” till spänningsnivån för laddningsavkänning. Detta säkerställer att batteriet verkligen laddar innan växelriktaren slås på igen.

Absorptionsspänning

Ställ in absorptionsspänningen.

Floatspänning

Ställ in floatspänningen.

Utjämningsspänning

Ställ in utjämningsspänningen.

Lagringsspänning

Ställ in lagringsspänningen.

Re-bulk spänningsförskjutning

Ställ in den spänningsförskjutning som kommer att användas över floatspänningsinställningen och som kommer att fastställa gränsvärdet för att starta om laddningscykeln.

T.ex.: För en re-bulk spänningsförskjutning på 0,4 V och en floatspänningsinställning på 54,0 V kommer spänningsgränsvärdet som används för att starta om laddningscykeln att vara 53,6 V. Med andra ord, om batterispänningen sjunker under 53,6 V i en minut kommer laddningscykeln att starta om.

Anpassningsbar absorptionstid

Välj med anpassningsbar absorptionstid, annars kommer fast absorptionstid att användas. Båda valen förklaras bättre nedan

Fast absorptionstid: Samma längd av absorption tillämpas varje dag (när det finns tillräckligt med solcellsenergi) genom att använda inställningen för maximal absorptionstid. Tänk på att det här valet kan leda till överbelastning av dina batterier, särskilt för blybatterier och system med ytliga dagliga urladdningar. Rådgör med din batteritillverkare för rekommenderade inställningar. Obs: säkerställ att du inaktiverar inställningen för svansström för att få samma absorptionstid varje dag. Svansströmmen skulle kunna avsluta absorptionstiden tidigare om batterispänningen är under gränsvärdet. Se mer information om i avsnittet om inställning av svansström nedan.

Anpassningsbar absorptionstid: Laddningsalgoritmen kan använda en anpassningsbar absorptionstid: den anpassar automatiskt till laddningsstatusen på morgonen. Den maximala absorptionsperioden för dagen bestäms av den batterispänning som uppmätts alldeles innan solcellsladdaren startar varje morgon (12 V batteri förutsätts, multiplicera batterispänningen med 4 för 48 V):

Batterispänning Vb (@uppstartning)	Multiplikator	Maximala absorptionstider
Vb < 11,9 V	x 1	Kl. 06.00
> 11,9 V Vb < 12,2 V	x 2/3	Kl. 04.00
> 12,2 V Vb < 12,6 V	x 1/3	Kl. 02.00
Vb > 12,6 V	x 2/6	Kl. 01.00

Multiplikatorn tillämpas på den inställda maximala absorptionstiden och resultatet blir den maximala längden på absorptionsperioden som används av laddaren. De maximala absorptionstiderna som visas i den sista kolumnen i tabellen baseras på den fabriksinställda maximala absorptionstiden på 6 timmar.

Maximal absorptionstid (hh:mm)

Ställ in gränsen för absorptionstid Endast tillgänglig när man använder en anpassad laddningsprofil.

Ange tiden i beteckningen hh:mm (tim:min), där timmar ska anges mellan 0 och 12 och minuter mellan 0 och 59.

Svansström

Ställ in strömtröskeln som kommer att användas för att avsluta absorptionsfasen innan den maximal absorptionstiden löper ut. När batteriströmmen sjunker under svansströmmen i en mint kommer absorptionsfasen att avslutas. Den här inställningen kan inaktiveras genom att ställa in den på noll.

Procent av utjämningsström

Ställ in vilken procent av den inställda maximal laddningsströmmen som kommer att användas när utjämning utförs.

Automatisk utjämning

Ställ in frekvensen för den automatiska utjämningsfunktionen. De möjliga alternativen är mellan 1 och 250 dagar:

• 1 = dagligen

• 2 = varannan dag

• ...

• 250 = var 250:e dag

Utjämning används i regel för att balansera cellerna i ett blybatteri och även för att förhindra avlagringar av elektrolyten i våtcellsbatterier. Om en (automatisk) utjämning är nödvändig eller inte bestäms av typen av batterier och deras användning. Rådfråga din batterileverantör för handledning.

När den automatiska utjämningscykeln har påbörjats tillämpar laddaren en utjämningsspänning på batteriet så länge som strömnivån fortsatt ligger under det inställda procenttalet för utjämningsström för bulkströmmen.

Den automatisk utjämningscyklens varaktighet

På alla VRLA-batterier och några våtcellsbatterier (algoritm nummer 0, 1, 2 och 3) avslutas den automatiska utjämningen när spänningsgränsen på maxV uppnås eller efter att en period som är lika med (absorptionstid/8) – vad som än inträffar först.

För alla rörplattebatterier (algoritm nummer 4, 5 och 6) samt för användardefinierade batterityper avslutas den automatisk utjämningen efter en period som är lika med (absorptionstid/2).

För litiumbatterityper (algoritm nummer 7) är utjämning inte tillgänglig.

Om en automatisk utjämningscykel inte avslutas på en dag kommer den inte att återupptas nästa dag. Nästa utjämning kommer att utföras i enlighet med den intervall som har ställts in i inställningen för ”Auto utjämning”.

Standardbatteritypen är ett VRLA-batteri och alla användardefinierade batterier kommer att bete sig som rörplattebatterier vad gäller utjämning.

Stoppläge för utjämning

Ställ in hur utjämningen ska avslutas Det finns två möjligheter, den första är om batterispänningen uppnår utjämningsspänningen och den andra är vid en fastställd tidpunkt, där den maximala utjämningslängden används.

Maximal utjämningslängd

Ställ in den maximala tiden som utjämningsfasen ska pågå.

Temperaturkompensation

Många sorters batterier kräver en lägre laddningsspänning i varma driftförhållanden och en högre laddningsspänning i kalla driftförhållanden.

Den inställda koefficienten är i mV per Celsiusgrad för hela batteribanken, inte per cell. Grundtemperaturen för kompensationen är 25 °C (77 °F) som visat i tabellen nedan.

Med en temperatursensor installerad till anslutningsblocket för användarens in-/utgång kommer den faktiska batteritemperaturen att användas för kompensation under dagens gång.

Avstängning vid låg temperatur

Den här inställningen kan användas för att inaktivera laddning vid låga temperaturer vilket krävs av litiumbatterier.

För litiumjärnfosfatbatterier är den här inställningen förinställd till 5 grader Celsius och för de andra batterityperna är den inaktiv. När man skapar ett användardefinierat batteri kan avstängningstemperaturen anpassas manuellt.

Manuell utjämning – Starta nu

Genom att välja ”Starta nu” på ”Manuell utjämning” tillåts en manuell start av utjämningscykeln. För att låta laddaren riktigt utjämna batteriet, använd enbart det manuella utjämningsalternativet under absorptions- och floatperioder när det finns tillräckligt med sol. Ström- och spänningsgränser är identiska med den automatiska utjämningsfunktionen. Längden på utjämningscykeln är begränsad till maximalt en timme när den har startats manuellt. Manuell utjämning kan avslutas när som helst genom att välja ”Avsluta utjämning”.

Batteriövervakare

Parametrarna nedan används enbart när enheten måste fastställa laddningsstatus på egen hand. Vi hänvisar till BMV-manualen för en mer detaljerad förklaring av dessa värden. Om ett BMV eller BMS används använder det fjärrladdningsstatus och den interna mekanismen används inte längre.

Peukert-exponent

Laddningseffektivitetsfaktor

Urladdningsgolv (gräns)

Synkronisera laddningsstatus SoC till 100 %

tryck synkronisera för att förinställa den interna laddningsstatusen till 100 %.

Dynamisk avstängning

Detta är en undermeny som finns tillgänglig i batteriinställningarna.

Dynamisk avstängning gör avstängning vid låg batterispänning till en funktion för batteriets belastning. Använd inte ”dynamisk avstängning” i en installation som också har andra belastningar anslutna till samma batteri.

Aktivera dynamisk avstängning: växla mellan av eller på

Spänningsurladdningsström 2 A: batterispänning.

Spänningsurladdningsström 100 A: batterispänning.

Spänningsurladdningsström 280 A: batterispänning.

Spänningsurladdningsström 800 A: batterispänning.

BMS Control

Detta är en undermeny som finns tillgänglig i batteriinställningarna. Den visas enbart om enheten fjärrstyrs av ett BMS. Den här undermenyn är inte tillgänglig/aktiverad om du använder de tvåkablade BMS-ingångarna.

Använd RESET-funktionen för att återställa enheten till fristående drift om du använder enheten i en annan installation. Detta rensar varningen #67 BMS anslutning förlorad.

Om enheten är placerad bak i en uppsättning med ett externt styr-BMS aktiveras funktionen automatiskt.

Inverter RS Smart Solar innehåller ett inbyggt avkänningssystem för AC-solcellsväxelriktare. När det förekommer en återmatning av AC-solceller (ett överskott) från AC-utgångsanslutningsporten aktiverar Inverter RS Smart Solar automatiskt en frekvensjustering av AC-utgången.

Även om ingen ytterligare konfigurering krävs är det viktigt att AC-solcellsväxelriktaren är korrekt konfigurerad för att svara på frekvensjusteringen genom att minska sin utgång.

Observera 1:1 regeln för AC-solcellsväxelriktarens storlek i förhållande till Inverter RS Smart Solar:s storlek och att minsta batteristorlek ska tillämpas. Mer information om dessa begränsningar finns tillgängliga i AC-kopplingsmanualen och det är obligatoriskt att läsa detta dokument vid användning av en AC-solcellsväxelriktare.

Frekvensjusteringsintervallen kan inte konfigureras och omfattar en inräknad säkerhetsmarginal. När absorptionsspänningen uppnås kommer frekvensen att öka. Det är därför mycket viktigt att inkludera en DC-solcellskomponent i systemet för fullständig batteriladdning (ex. floatsteget).

Det kan vara möjligt att justera effektutgångsresponsen till flera frekvenser på din AC-solcellsväxelriktare.

Standardkonfigureringen har testats och fungerar på ett pålitligt sätt tillsammans med Fronius MG50/60-nätkodskonfigurationen.

Växelriktare måste installeras korrekt innan konfigurering.

För att ställa in ett parallellt system ska du öppna den första enheten i VictronConnect. Öppna Inställningar - systemmeny.

Fabriksinställningen är fristående (en enda enhet).

För att ställa in ett parallellt system i en enfas ska du ändra systemkonfigureringen till ”enfas”.

För att ställa in ett parallellt system för trefassystem ska du välja ”trefas”. Den här inställningen är samma för ett trefassystem med en enda växelriktare på varje fas, eller flera på varje fas.

Knapp för att förhindra ödrift i CAN-nätverket

Detta gör det möjligt att upptäcka ödrift i CAN-nätverket och möjliggör även inställningen ”Number of inverters in the system” (Antal växelriktare i systemet). Detta är aktivt som standard.

Antal växelriktare i systemet

Ange antalet enheter som är installerade i systemet.

Om CAN-nätverket är uppdelat i segment används den här inställningen för att fastställa det största och för att stänga ner det mindre segmentet för att förhindra dem från att fortsätta osynkroniserat på egen hand.

Detta leder till ett mer pålitligt system än om det mindre segmentet försöker fortsätta osynkroniserat på egen hand (vilket leder till överbelastning eller andra mindre behagliga problem som orsakats av en osynkroniserad AC-utgångssinusvåg).

Att ha ytterligare en VE.Can-enhet som känns igen av RS-enheten med samma systeminstans, i parallella system där det endast finns två enheter, hjälper till att fastställa vilket separat system som förses med ström. Denna extra VE.Can-enheten kan vara en GX-enhet, Lynx BMS eller en annan DC-kopplad VE.Can-MPPT-laddare.

I det här fallet kan en enskild växelriktare fortfarande starta om den andra inte kommunicerar, om inställningen ”Förhindra ödrift i CAN-nätverk” är aktiverad.

Lägsta antal växelriktare för att starta

Lägsta antal växelriktare som måste vara närvarande per fas när ett system startas.

Detta ställs in av installatören för att säkerställa att det finns tillräckligt många enheter för att starta upp den förväntade systembelastningen på en gång.

Du kanske vill kräva alla, eller alla förutom en (för att fortfarande tillåta systemet att starta om även om en enskild enhet är offline), eller endast en enhet för högsta redundans, förutsatt att det inte förekommer några större uppstartsbelastningar.

När systemet startar kommer det inte att stängas av om antalet driftklara växelriktare per fas sjunker under den här inställningen (så länge som de kvarvarande växelriktarna inte överbelastas och kan fortsätta försörja belastningen).

Om inställningen ”Förhindra ödrift i CAN-nätverket” är aktiv kommer systemet förbli online tills antalet växelriktare sjunker under värdet ”Antal växelriktare i systemet” delat på 2 + 1 (som är tröskelvärdet för ödriftskyddet i CAN-nätverket).

Om inställningen ”Förhindra ödrift i CAN-nätverket” är inaktiv kommer systemet inte att stängas av automatiskt även om endast en växelriktare per fas förblir online.

Se avsnittet Trefasprogrammering för ytterligare information om redundans och följderna av inställningen ”Fortsätta med en saknad fas”.

Systeminstans

Enheter med samma instansnummer fungerar tillsammans på AC-sidan.

En ändring av systeminstansinställningen tillåter flera grupper av växelriktare att vara på samma VE.Can-buss, men inte synkroniserade och segmenterade i olika AC-utgångar, utan interferens.

Fortsätt med samma programmeringsinställningar på resten av enheterna.

Anmärkning om redundans och kontinuerlig utgång under uppdateringar av fast programvara

Den AC-synkroniseringsmekanism som används för parallell- och trefasdrift har en inbäddad ”protokollversion”.

Enheter kan fungera tillsammans även med olika fasta programvaruversioner om de körs med samma protokollversion.

Detta möjliggör kontinuerlig oavbruten försörjning även under uppdatering av fast programvara eftersom enheterna uppdateras individuellt en i taget, medan de andra fortsätter att synkronisera och tillhandahålla en stabil AC-utgång.

Om Victron behöver ändra protokollversionnumret anges det tydligt i programvarans ändringslogg. Läs alltid den innan du uppdaterar.

Om det är flera protokollversioner som körs på samma VE.Can-buss kommer alla enheter ange fel #71 tills de är uppdaterade till samma version.

Det finns en extra inställning för trefassystem som kontrollerar om de andra två faserna stängs ner om en av faserna är offline. Se trefasprogrammering för ytterligare information.

För att kunna konfigurera ett trefassystem måste faserna vara korrekt installerade.

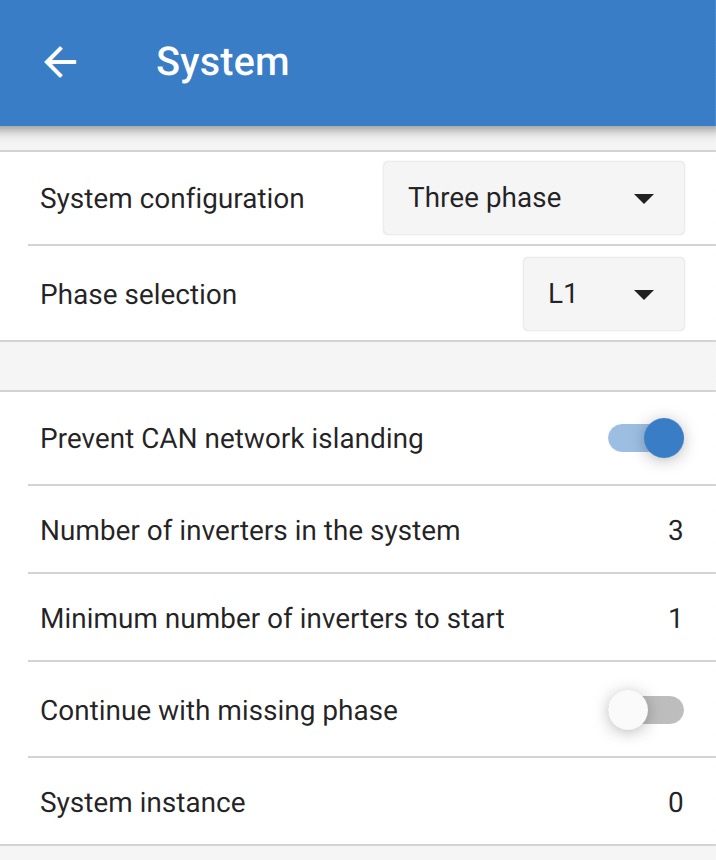

Konfigureringen av ett system för trefas eller enfas görs i VictronConnect i systemmenyn.

Anslut den första enheten i VictronConnect, ändra systeminställningen till trefas och välj sen korrekt fas för den enheten (L1, L2 eller L3).

Du måste göra detta individuellt för varje enhet.

Vi rekommenderar att du fysiskt markerar fronten på varje enhet samt ger den ett anpassat namn i VictronConnect som matchar den fysiska etiketten.

[en] Prevent CAN network islanding toggle

[en] If three RS units are configured in three phase, each individual unit will only continue to work if it sees at least one other unit. This feature is relevant in combination with the "Continue with missing phase" feature.

[en] Number of inverters in the system

[en] Enter the total number of RS units installed in the system. This should be set to 3 for a 3 phase RS system.

[en] In case a CAN connection is broken between two units the network is split into segments, this setting is used to determine the largest and shut down the smaller segment to prevent them from continuing on their own unsynchronised.

[en] Note that setting the option "Continue with missing phase" to disabled overrules this behavior in such a way that it always ensures that all three phases must be powered at all times, so a broken CAN connection in a 3 phase setup will shut down all units.

[en] Minimum number of inverters to start

[en] Minimum number of inverters that must be present per phase when starting the system.

[en] If this is set to 0, and "Continue with missing phase” option is enabled, then the system will start even if there is only a single inverter available (in a 3 phase system).

[en] Setting this to 1 means that all 3 units in a 3 phase RS system must be present to start. If the “Continue with missing phase” option is also enabled, once the system is operational it will not shutdown if the number of inverters operational per phase drops below this figure (as long as the remaining inverters can power the load).

[en] Continue with Missing Phase

[en] It is possible to configure the system so that if one unit is offline (for example due to it being physically switched off or a firmware update), the other units can continue to operate and provide AC output power to their respective phases.

[en] By default, the 'continue with missing phase' is disabled. Switching one unit off with the physical switch will make that unit switch off. If the unit is one of three units that are in three phase, then the others will also turn off as well.

[en] If configured with 'Continue with missing phase' enabled, and minimum number of units is sufficient, then output to the other phases will continue even though its down to less phases than configured.

[en] The 'Continue with missing phase' configuration option SHOULD NOT be enabled if there are specific three phase loads connected that require all three synchronised phases to operate (such as a three phase electric motor).

[en] In that situation maintain the default 'disabled' setting for "Continue with missing phase".

[en] Note on redundancy and continuous output during firmware updates

[en] It is possible for a three phase system to be firmware updated without losing power on the AC output of the other phases. However to maintain this AC output stability on all 3 phases in a 3 phase system, there must be at least 2 units on each phase.

[en] If there is no requirement for 3 phase loads, then individual phases can power down and restart without affecting the inverters on other phases if Continue with missing phase is enabled, or there are other parallel units.

[en] The AC synchronisation mechanism used for 3 phase has a 'protocol' version embedded.

[en] Units can work together even with different firmware versions, as long as they are running the same protocol version.

[en] This allows for continuous uninterrupted supply even when updating firmware, as the units will individually update one at a time, while others continue to synchronise and provide the stable AC output.

[en] If Victron needs to change the 'protocol' version number, it will be clearly noted in the firmware change log. Always read this before updating.

[en] In the event that there are multiple protocol versions running on the same VE.Can bus, all units will indicate error #71 until they are all updated to the same version.

[en] System Instance

[en] Units with the same instance number work together on the AC side.

[en] Changing the System instance setting allows multiple groups of Inverters to be on the same VE.Can bus, but not synchronised, and segmented into different AC outputs, without interference.

[en] Continue with the same programming settings on the rest of the units.

Exempel

Om du vill vara säker på att få trefasredundans och säkerställa att en kontinuerlig trefasförsörjning (och inte bara två av tre faser).tillhandahålls även om en enskild fas går sönder.

Bör antalet växelriktare i systemet ställas in på nio. Det är tre växelriktare per fas x tre faser = sammanlagt nio växelriktare i systemet.

Inställningen ”lägsta antal växelriktare för att starta” fastställs av om systemets uppstartsbelastningar kan försörjas av en eller två enheter. I det här exemplet kan de försörjas av en enhet per fas så inställningen blir 1. De större belastningarna som kräver de extra parallella enheterna startas manuellt.

Om du vill vara säker på att få trefasredundans och säkerställa att en kontinuerlig trefasförsörjning (och inte två av tre faser).tillhandahålls även om en enskild fas går sönder.

Bör inställningen ”fortsätta med frånvarande fas” vara inaktiv. Detta skulle kräva att två enheter på samma fas, eller fyra enheter på olika faser skulle sluta fungera innan alla växelriktare på alla faser skulle stänga av sin AC-utgång tills det lägsta antalet enheter återupprättas.
