3. Instalare
3.1. Amplasarea invertorului
 | Pentru a asigura funcționarea fără probleme a invertorului, acesta trebuie utilizat în locuri care îndeplinesc următoarele cerințe: a) Evitați orice contact cu apa. Nu expuneți invertorul la ploaie sau umezeală. b) Nu amplasați unitatea în lumina directă a soarelui. Temperatura ambientală a aerului ar trebui să fie între -20 °C și 40 °C (umiditate < 95 % fără condensare). c) Nu împiedicați fluxul de aer în jurul invertorului. Lăsați o distanță de minimum 30 cm deasupra și dedesubtul invertorului, și se instalează de preferință în poziție verticală Atunci când unitate se încălzește prea tare, aceasta se va opri. Atunci când acesta atinge un nivel de temperatură sigur, unitatea va reporni automat. |
 | Acest produs conține tensiuni potențial periculoase. Acesta ar trebui instalat numai sub supravegherea unui instalator calificat corespunzător prin instruire adecvată, și face obiectul cerințelor locale. Contactați Victron Energy pentru mai multe informații sau dacă este necesară instruire. |
| Temperatura ambiantă excesiv de ridicată va duce la: · Reducerea duratei de viață. · Reducerea curentului de încărcare. · Capacitate maximă redusă sau oprire a invertorului. Nu poziționați niciodată aparatul direct deasupra bateriilor plumb-acid. Aparatul este potrivit pentru montarea pe perete. În scopul montării, în partea din spate a carcasei sunt prevăzute un cârlig și două găuri. Aparatul trebuie montat pe verticală pentru o răcire optimă. |
| Din rațiuni de siguranță, acest produs trebuie instalat într-un mediu rezistent la căldură. Trebuie să vă asigurați ca nu există chimicale, componente sintetice, perdele sau alte textile etc. în imediata vecinătate. |
Încercați să mențineți o distanță cât mai mică între produs și baterie pentru a minimiza pierderile de tensiune prin cablu.
3.2. Cerințele bateriei și ale conductorilor de baterie
Pentru a utiliza capacitatea maximă a produsului, ar trebui folosite baterii cu o capacitate suficientă și cabluri pentru baterii cu o secțiune transversală suficientă. Folosirea unor baterii sau cabluri de baterii subdimensionate va conduce la:
Reducerea eficienței sistemului.
Alarme sau opriri ale sistemului.
Deteriorarea permanentă a sistemului.
Consultați tabelul pentru cerințele MINIME ale bateriei și cablurilor.
Model | ||
|---|---|---|
Capacitatea bateriei plumb-acid | 200 Ah | |
Capacitate baterie litiu | 50 Ah | |
Siguranțe CC recomandate | 125 A - 150 A | |
Secțiunea transversală minimă (mm2) pentru fiecare bornă de conectare + și - | 0 - 2 m | 35 mm2 |
2 - 5 m | 70 mm2 |
Avertisment
Consultați recomandările producătorului bateriilor pentru a vă asigura că bateriile pot prelua curentul total de încărcare al sistemului. Trebuie să vă consultați cu persoana care a conceput sistemul dvs. pentru a decide privind dimensiunile bateriilor.
| Utilizați o cheie dinamometrică cu chei de racord izolate pentru a evita scurtcircuitarea bateriei. Cuplu maxim: 14 Nm Evitați scurtcircuitarea cablurilor bateriei. |
Desfaceți cele două șuruburi din partea inferioară a carcasei și scoateți panoul de service.
Conectați cablurile bateriei.
Strângeți bine piulițele pentru o rezistență minimă la contact.
3.3. Secvență de conectare a cablurilor
Conectați cablurile în ordinea prezentată în continuare:
Confirmați polaritatea corectă a bateriilor și apoi conectați bateria.
Dacă este necesar, conectați pornirea-oprirea la distanță și releul programabil și cablurile de comunicare
3.4. Conexiune la sarcină
Nu conectați niciodată ieșirea invertorului la o altă sursă CA, precum o priză CA din gospodărie sau un generator pe benzină cu formă de undă CA. Invertoarele pentru panouri fotovoltaice cu sincronizare de undă pot fi conectate la ieșirea CA, consultați secțiunea privind Funcția de comutare a frecvenței pentru mai multe informații.
| Inverter RS este un produs cu clasa de siguranță I (furnizat cu o bornă de împământare în scopuri de siguranță). Conectorii de ieșire CA și/sau punctul de împământare de pe exteriorul produsului trebuie să fie prevăzute cu un punct de împământare continuu din motive de siguranță. Inverter RS este dotat cu un releu de împământare care conectează automat ieșirea nulului la șasiu. Aceasta asigură funcționarea corectă a comutatorului pentru curentul de scurgere intern și un întrerupător pentru curentul de scurgere care este conectat la ieșire. ─ Într-o instalație fixă, o împământare continuă poate fi asigurată prin intermediul firului de împământare al intrării CA. În caz contrar, carcasa trebuie să fie împământată. ─ Într-o instalație mobilă (de exemplu, cu o fișă de curent de la țărm), întreruperea conectării de la țărm va deconecta simultan conexiunea de împământare. În acest caz, carcasa trebuie să fie conectată la șasiu (al autovehiculului) sau la carenă sau la placa de împământare (a ambarcațiunii). Cuplu: 1,2 Nm |
3.5. VE.Direct
Acesta poate fi utilizat pentru a conecta un PC/laptop pentru a configura invertorul cu un accesoriu VE.Direct la USB. De asemenea, poate fi utilizat pentru a conecta un Victron GlobalLink 520 pentru a permite monitorizarea datelor de la distanță.
Rețineți că portul VE.Direct de pe Inverter RS nu poate fi utilizat pentru a se conecta la un dispozitiv GX, iar în locul acestuia trebuie utilizată conexiunea VE.Can.
3.6. VE.Can
Utilizat pentru a se conecta la un dispozitiv GX și/sau pentru comunicații zilnice în lanț cu alte produse compatibile VE.Can, cum ar fi gama VE.Can MPPT.
3.7. Bluetooth
Utilizat pentru conectare la dispozitiv prin VictronConnect pentru configurare.
3.8. Utilizator I/O
3.8.1. Conector pornire/oprire la distanță
Conectorul de pornire/oprire de la distanță are două terminale, terminalul „Remote L” (de la distanță L) și „Remote H ” (de la distanță H).
Inverter RS este livrat cu terminalele conectorului de pornire/oprire de la distanță conectate între ele printr-o conexiune prin cablu.
Rețineți faptul că conectorul de la distanță este funcțional doar dacă întrerupătorul principal de pornire/oprire de pe Inverter RS este comutat în poziția „pornit”.
Conectorul de pornire/oprire de la distanță are două moduri diferite de funcționare:
Modul pornit/oprit (implicit):
Funcția implicită a conectorului de pornire/oprire de la distanță este aceea de a porni sau opri unitatea de la distanță.
Unitatea se va porni dacă „Remote L” și „Remote H ” sunt conectate între ele (folosind un comutator de la distanță, releu sau conexiune prin cablu).
Unitatea se va opri dacă „Remote L” și „Remote H ” nu sunt conectate între ele și sunt libere.
Unitatea se va porni în situația în care „Remote H ” este conectat la terminalul pozitiv al bateriei (VCC).
Unitatea se va porni în situația în care „Remote L ” este conectată la terminalul negativ al bateriei (GND).
Modul BMS cu 2 fire:
Această funcție poate fi activată folosind VictronConnect. Accesați „Setări baterie” și apoi „Mod de la distanță”. (vezi imaginea atașată)
Setați modul de la distanță de la „pornit/oprit” la „BMS cu 2 fire”.
În acest mod, semnalul „încărcare”, „deconectare de la încărcare” sau „descărcare permisă” și semnalele „încărcător”, „deconectare încărcător” sau „încărcare permisă” de la o baterie cu litiu Victron BMS sunt folosite pentru controlul unității. Acestea opresc invertorul dacă descărcarea nu este permisă și opresc încărcătorul solar dacă încărcarea nu este permisă de către baterie.
Conectați terminalul „încărcare”, „deconectare de la încărcare” sau „descărcare permisă” a BMS-ului la terminalul „Remote H” al invertorului RS Smart.
Conectați terminalul „încărcător”, „deconectare încărcător” sau „încărcare permisă” al BMS-ului la terminalul „Remote L” al invertorului RS Smart.
3.8.2. Releu programabil
Releu programabil care poate fi setat pentru a declanșa o alarmă generală, o subtensiune de CC sau o funcție de pornire a semnalului unui grup electrogen. CC nominal: 4 A până la 35 V CC, 1 A până la 70 V CC
3.8.3. Senzor de tensiune
Pentru a compensa pentru posibilele pierderi prin cablu în timpul încărcării, două cabluri de senzori pot fi conectate direct la baterie sau la punctele de distribuție pozitiv și negativ. Utilizați cabluri cu secțiune transversală de 0,75 mm².
Pe parcursul încărcării bateriei, încărcătorul va compensa căderea de tensiune din cablurile CC cu până la maxim 1 volt (adică 1 V la conexiunea pozitivă și 1 V la cea negativă). În cazul în care căderea de tensiune riscă să depășească 1V, curentul de încărcare este astfel limitat încât scăderea să fie limitată la 1V.
3.8.4. Senzor de temperatură
Pentru încărcare cu compensare de temperatură, senzorul de temperatură (prevăzut cu unitatea) poate fi conectat. Senzorul este izolat și trebuie conectat la borna negativă a bateriei. Senzorul de temperatură poate fi, de asemenea, utilizat pentru întreruperi din cauza temperaturii scăzute la încărcarea de baterii de litiu (configurat în VictronConnect).
3.8.5. Porturi de intrare digitale/analogice programabile
Acest produs este echipat cu 2 porturi de intrare analogice/digitale. Acestea sunt etichetate AUX_IN1+ și AUX_IN2+ pe blocul terminal detașabil Utilizator I/O.
Intrările digitale sunt 0-5 V, iar când o intrare este detectată la 0 V, aceasta este înregistrată ca „închisă”.
Aceste porturi pot fi configurate în VictronConnect.
Neutilizat: intrarea auxiliară nu are nicio funcție.
Comutator de siguranță: dispozitivul este pornit în momentul în care intrarea auxiliară este activă.
Puteți atribui diferite funcții fiecărei intrări auxiliare. Dacă aceeași funcție este atribuită ambelor intrări auxiliare, acestea vor fi tratate ca o funcție AND, astfel că ambele trebuie activate pentru ca dispozitivul să recunoască intrarea.
3.8.6. Diagramă terminal utilizator I/O
Conectorul utilizator I/O este amplasat în partea din stânga jos al zonei de conexiuni, diagrama arată 3 perspective. Partea stângă - Partea superioară - Partea dreaptă
3.8.7. Funcții utilizator I/O
Număr | Conexiuni | Descriere |
|---|---|---|
1 | Relay_NO | Releu programabil Conexiune deschisă normal |
2 | AUX_IN - | Negativ comun pentru intrări auxiliare programabile |
3 | AUX_IN1+ | Intrare auxiliară programabilă 1 conexiune pozitivă |
4 | AUX_IN2+ | Intrare auxiliară programabilă 2 conexiune pozitivă |
5 | REMOTE_L | Conector pornire/oprire la distanță Scăzut |
6 | REMOTE_H | Conector pornire/oprire la distanță Ridicat |
7 | RELAY_NC | Releu programabil Conexiune închisă normal |
8 | RELAY_COM | Releu programabil negativ comun |
9 | TSENSE - | Senzor de temperatură negativ |
10 | TSENSE + | Senzor de temperatură pozitiv |
11 | VSENSE - | Senzor de tensiune negativ |
12 | VSENSE + | Senzor de tensiune pozitiv |
3.9. Sisteme mari – Paralel și trifazic
Avertisment
Sistemele paralele și trifazice sunt complexe. Nu sprijinim și nu recomandăm instalatorilor fără instruire sau experiență să lucreze asupra sistemelor de aceste dimensiuni.
Dacă nu sunteți familiarizat(ă) cu Victron, începeți cu designuri de sisteme mici, astfel încât să vă familiarizați cu instruirea, echipamentele și software-ul necesare.
De asemenea, se recomandă să angajați un instalator care are experiență cu aceste sisteme Victron mai complexe, atât în ceea ce privește designul, cât și punerea în funcțiune.
Victron poate furniza instruire specială pentru aceste sisteme pentru distribuitori, prin managerul de vânzări regionale.
Notă
Rețelele VE.Can paralele și trifazice diferă de VE.Bus. Vă rugăm să citiți documentația în întregime, chiar dacă aveți experiență cu sistemele VE.Bus.
Este posibil să combinați modele diferite de Invertor RS (de ex., modelul cu Solar și fără Solar). Cu toate acestea, combinarea Invertorului RS cu Multi RS nu este momentan acceptată.
Cablare CC și CA
Fiecare unitate trebuie să aibă siguranțe individuale pe partea CA și CC. Asigurați-vă că folosiți același tip de siguranțe pe fiecare unitate.
Sistemul complet trebuie cablat la o un singur banc de baterii. Momentan, nu acceptăm mai multe bancuri de baterii diferite pentru un sistem conectat trifazic și/sau paralel.
Cablarea de comunicație
Toate unitățile trebuie conectate în serie, cu un cablu VE.Can (RJ45 cat5, cat5e sau cat6). În acest caz, secvența nu este importantă.
La fiecare capăt al rețelei VE.Can trebuie utilizate terminatoare.
Senzorul de temperatură poate fi conectat la orice unitate din sistem. În cazul unui banc mare de baterii, se pot conecta mai mulți senzori de temperatură. Sistemul îl va utiliza pe acela cu temperatura cea mai ridicată pentru a determina compensarea de temperatură
Programare
Toate setările trebuie configurate manual, prin modificarea setărilor în fiecare dispozitiv, unul câte unul. Momentan, sincronizarea setărilor tuturor dispozitivelor nu este acceptată de VictronConnect.
Există o excepție parțială la acest lucru – modificarea tensiunii de ieșire CA va fi transmisă temporar către alte dispozitive sincronizate (pentru a preveni dezechilibrul fluxului de putere nedorit prin ieșirea CA). Cu toate acestea, aceasta nu este o modificare permanentă a setării și trebuie în continuare setată manual pe toate dispozitivele, dacă doriți să modificați tensiunea de ieșire CA.
Setările încărcătorului (limite de tensiune și curent) sunt suprascrise dacă DVCC este configurat și dacă un BMS-Can BMS este activ în sistem.
Monitorizarea sistemului
Se recomandă ferm să utilizați un produs din familia GX împreună cu aceste sisteme mai mari. Acestea asigură informații foarte valoroase despre istoricul și performanța sistemului.
Notificările de sistem sunt prezentate clar și sunt activate multe funcții suplimentare. Datele din VRM vor crește în mod semnificativ viteza sprijinului, când este necesar.

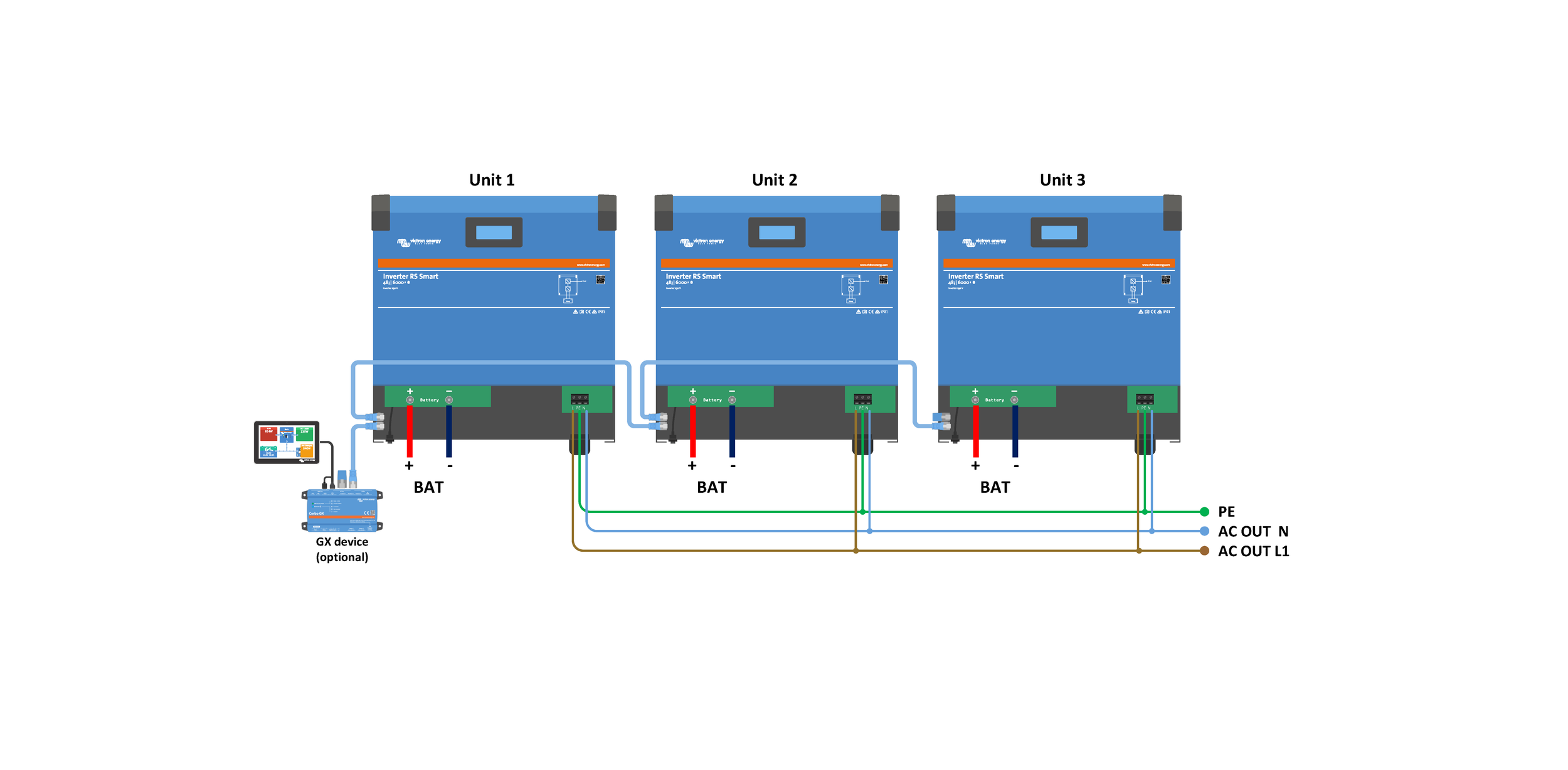

3.10. Instalare în paralel
Prin rețeaua VE.Can, se pot instala până la 12 unități în cadrul unui sistem paralel.
Conectarea unităților în paralel oferă mai multe beneficii cheie:
Disponibilitate crescută de putere pentru ieșirea invertorului și încărcarea bateriei
Redundanță crescută, ce permite funcționarea continuă neîntreruptă când o singură unitate (sau mai multe) este (sunt) offline.
Pentru sistemele paralele, nu este necesar să existe o cablare CC simetrică între unități.
Cablarea CA trebuie să fie simetrică de la invertoare la conexiunea de ieșire CA comună. Variațiile de la acest caz pot conduce la o cădere de tensiune, iar unitățile diferite nu vor împărtăși o putere de ieșire egală la consumator.
Invertoarele trebuie configurate pentru a fi sincronizate înainte de operare.

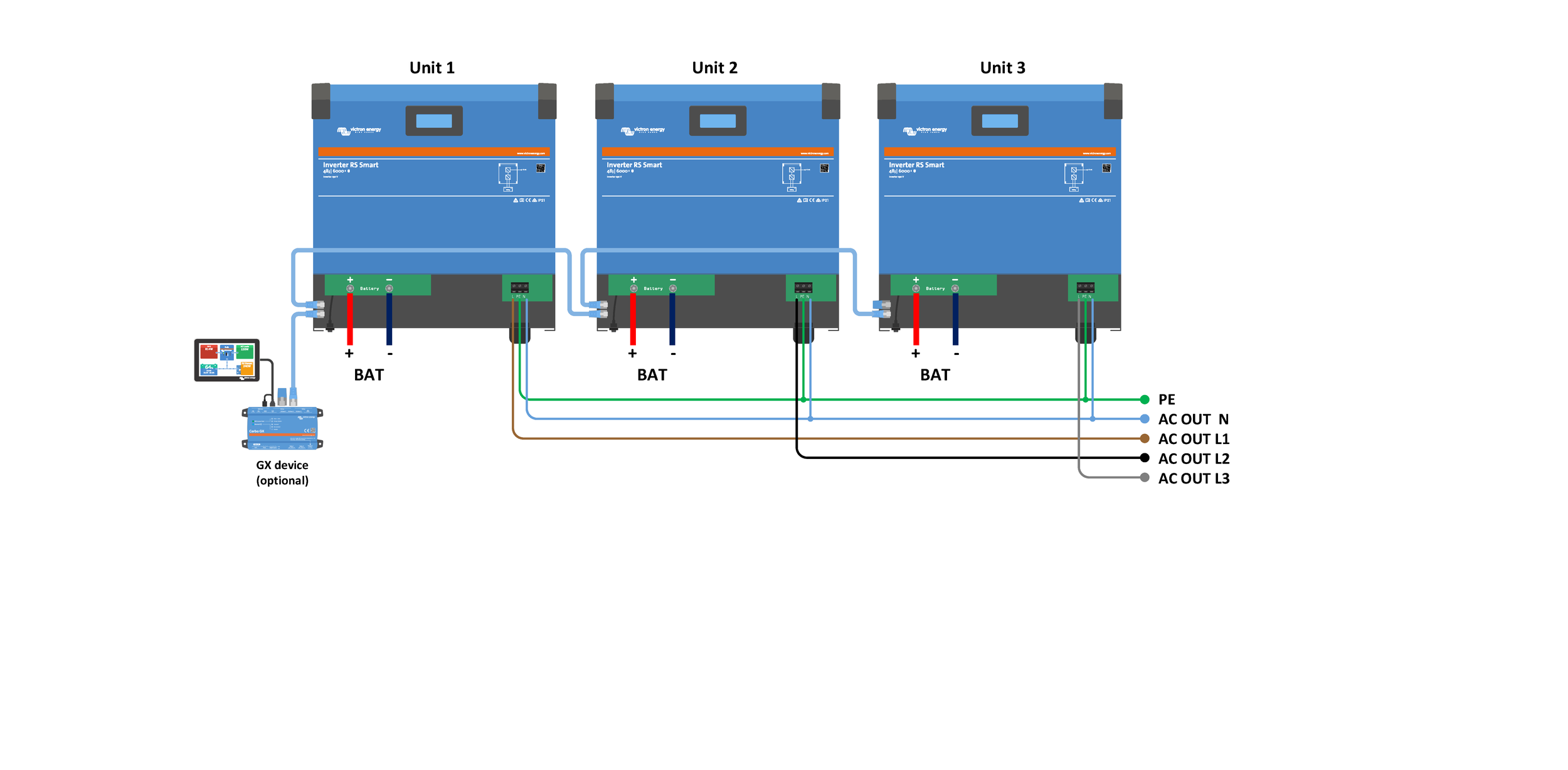

3.11. Instalare trifazică
Inverter RS acceptă configurații monofazice și trifazice. Momentan, acesta nu acceptă fază auxiliară.
Setarea implicită din fabrică se referă la operarea independentă, a unei singure unități.
Dacă doriți să programați pentru operare trifazică, acest lucru necesită minimum 3 unități.
Dimensiunea maximă acceptată a sistemului este de 12 unități în total, divizibile după cum doriți în 3 faze.
Se permite să aveți același număr de unități sau numere diferite de unități pe fiecare fază. De exemplu, sunt permise 2 invertoare pe L1, 3 invertoare pe L2 și 7 invertoare pe L3.
Acestea trebuie conectate unul la celălalt prin conexiuni VE.Can, cu un terminator VE.Can (furnizat) la începutul și la sfârșitul unui bus.
După ce unitățile sunt conectate la baterie și prin VE.Can, acestea vor trebui configurate.
Configurațiile delta nu sunt acceptate
Pentru unități în configurație trifazică: Produsele noastre au fost concepute pentru o configurație trifazată de tip stea (Y). Într-o configurație de tip stea, toate neutrele sunt conectate, un așa numit: „neutru distribuit”.
Nu acceptăm o configurație delta (Δ). O configurație delta nu are un neutru distribuit și va determina ca anumite funcții ale invertorului să nu funcționeze conform așteptărilor.
