Invertor RS Smart

5. Configurare

În această secțiune:

5.1. Configurarea prin aplicația VictronConnect

Aplicația VictronConnect poate fi folosită pentru modificarea tuturor setărilor și actualizarea firmware-ului.

Aplicația VictronConnect se poate conecta direct la invertor prin:

  • Local - prin Bluetooth-ul încorporat

  • Local - prin USB, utilizând interfața VE.Direct la USB conectată la portul VE.Direct.

  • Local - prin Bluetooth, utilizând dongle-ul inteligent VE.Direct Bluetooth conectat la portul VE.Direct;

  • De la distanță - prin intermediul portalului VRM și a unui dispozitiv GX (consultați fila VRM în lista dispozitivelor din VictronConnect).

Conectarea invertorului cu aplicația VictronConnect:

  • deschideți aplicația VictronConnect;

  • Asigurați-vă că invertorul este alimentat

  • Așteptați ca invertorul să se afișeze în lista dispozitivelor din fila „Local” sau „VRM”

  • Faceți clic pe invertor.

  • În cazul unei conexiuni prin Bluetooth, introduceți codul PIN implicit, care se găsește pe eticheta cu informațiile despre produs.

Pentru a vizualiza și/sau modifica setările monitorului de baterie:

  • Navigați la pagina setărilor apăsând pictograma în formă de roată dințată Setting_cog_symbol_VictronConnect.svg în colțul din dreapta-sus al ecranului de pornire.

Indicație

Acest manual tratează doar aspecte specifice privind invertorul. Pentru informații generale suplimentare privind aplicația VictronConnect, precum modul de utilizare și locația de descărcare sau modul de conectare, consultați pagina produsului și manualul aplicației VictronConnect sau scanați codul QR de mai jos:

QR_SVG_VictronConnect_page.svg

5.2. Setările bateriei

Tensiune baterie

Inverter RS Smart este fixat la 48 V și este disponibil numai pentru sisteme de 48 V.

Capacitatea bateriei

Capacitatea pachetului de baterii conectat, exprimată în amperi-oră (Ah). Această valoare este utilizată pentru calculul intern al stării de încărcare a bateriei.

Curent maxim de încărcare

Permite utilizatorului să seteze un curent de încărcare maxim mai redus.

Setările încărcătorului - Presetare baterie

Presetarea bateriei vă permite să selectați tipul bateriei, să acceptați valorile implicite sau să introduceți propriile valori prestabilite care să fie utilizate pentru algoritmul de încărcare a bateriei. Setările pentru tensiunea de absorbție („Absorption”), durata de absorbție, tensiunea „Float”, tensiunea de egalizare și compensare cu temperatură sunt toate configurate la o valoare prestabilită - dar pot fi definite de utilizator.

  • Presetare încorporată: selectați una dintre presetările încorporate (Normal, Ridicat și LiFePO4 cu BMS cu 2 fire)

  • Definit de utilizator: toți parametrii pot fi personalizați manual

  • Selectare presetare: selectați un tip din presetările de baterie disponibile în VictronConnect

  • Creare presetare: creați o nouă presetare de baterie în VictronConnect

  • Editare presetări: editați o presetare de baterie existentă în VictronConnect

Valorile prestabilite definite de utilizator vor fi stocate în biblioteca cu valori prestabilite - astfel, instalatorii nu vor fi nevoiți să definească toate valorile de fiecare dată când configurează o nouă instalație.

Prin selectarea opțiunii Editare valori prestabilite sau din ecranul Setări (cu modul Expert pornit sau oprit), pot fi setați parametri personalizați după cum urmează:

Tipul chimiei bateriei

  • OPzS/OPzV

  • Gel / AGM

  • Litiu (LiFePO4)

Mod la distanță

Configurați ce este conectat la intrările REMOTE_L și REMOTE_H de pe conectorul utilizatorului.

Pornire/Oprire de la distanță: un comutator simplu de pornire/oprire

BMS cu 2 fire: BMS cablat, cu semnale de permitere a încărcării și de permitere a descărcării, precum SmallBMS. Rețineți că, dacă este selectată opțiunea BMS cu 2 fire, dispozitivul nu va porni până când nu este conectat un astfel de BMS.

Modul Expert

Acest comutator Pornit/Oprit permite editarea setărilor avansate în cazul în care echipamentul dumneavoastră are cerințe speciale.

Controlat de BMS

Această opțiune este vizibilă numai dacă dispozitivul este controlat de la distanță de un BMS. Faceți clic pentru a modifica/vizualiza. Se va deschide un nou meniu, descris în continuare în acest document.

Oprire la SOC scăzut

Oprire la SOC scăzut: oprește invertorul dacă starea de încărcare a bateriei scade sub o anumită valoare SOC și îl repornește atunci când aceasta depășește o anumită valoare SOC.

Decuplare dinamică

În mod implicit, este dezactivată. Faceți clic pentru a activa această opțiune. Se va deschide un nou meniu, descris în continuare în acest document.

Tensiunea de oprire la nivel scăzut al bateriei

După activarea funcției de decuplare dinamică, această setare este controlată intern și nu mai poate fi modificată. Când tensiunea bateriei scade sub această valoare, invertorul se oprește. Dacă nu este disponibilă nicio sursă de alimentare, cum ar fi energia PV sau rețeaua electrică (în cazul unei variante Multi RS), dispozitivul intră în modul hibernare pentru a conserva cât mai multă energie posibil.

Repornire și alarmă baterie descărcată

Când tensiunea bateriei scade sub această valoare, este afișat un avertisment privind tensiunea scăzută a bateriei. Dacă invertorul s-a oprit din cauza unei alarme de tensiune scăzută a bateriei, acesta va reporni după ce tensiunea bateriei depășește această valoare.

Detectare încărcare

Dacă invertorul continuă să se oprească și să repornească în mod repetat din cauza tensiunii scăzute a bateriei, pragul de pornire este ridicat până la tensiunea de detectare a încărcării. Astfel se asigură că bateria este într-adevăr în curs de încărcare înainte ca invertorul să fie repornit.

Tensiune de absorbție („Absorption”)

Setați tensiunea de absorbție.

Tensiune „Float” (tampon)

Setați tensiunea „Float”.

Tensiune de egalizare

Setați tensiunea de egalizare.

Tensiune de stocare

Setați tensiunea de stocare

Compensare tensiune de încărcare „Bulk” (brută) repetată

Setați compensarea de tensiune care va fi utilizată în setarea tensiunii „Float” care va determina limita la care ciclul de încărcare va porni.

De ex.: Pentru o compensare tensiune de încărcare „Bulk” (brută) repetată de 0,4 V și o setare de tensiune „Float” de 54,0 V, limita de tensiune care va fi utilizată pentru a reporni ciclul de încărcare va fi de 53,6 V. Cu alte cuvinte, dacă tensiunea bateriei scade sub 53,6 V timp de un minut, ciclul de încărcare va reporni.

Durata de absorbție adaptivă

Selectați durata de absorbție adaptivă sau durata de absorbție fixă care va fi utilizată. Ambele sunt explicate detaliat mai jos:

Durată de absorbție fixă: Aceeași durată de absorbție este aplicată în fiecare zi (când există suficientă energie solară) folosind setarea de absorbție maximă. Rețineți că această opțiune poate duce la supraîncărcarea bateriilor dvs., în special în cazul sistemului și bateriilor cu plumb și numai dacă au loc descărcări zilnice superficiale. Consultați setările recomandate ale producătorului bateriei. Notă: asigurați-vă că dezactivați setarea curentului de amortizare pentru aceeași durată de absorbție în fiecare zi. Curentul de amortizare ar putea încheia durata de amortizare mai repede dacă curentul bateriei este sub limită. Consultați mai multe informații despre secțiunea privind setarea curentului de amortizare de mai jos.

Durată de absorbție adaptivă: Algoritmul de încărcare poate utiliza o durată de absorbție adaptivă: aceasta se adaptează automat la nivelul de încărcare dimineața. Durata maximă a perioadei de absorbție pentru ziua respectivă este determinat de tensiunea bateriei, astfel cum este măsurată chiar înainte ca încărcătorul solar să înceapă funcționarea în fiecare dimineață (valori ale bateriei de 12 V utilizate - înmulțiți tensiunea bateriei cu 4 pentru 48 V):

Tensiunea bateriei Vb (la pornire)

Multiplicator

Durate maxime de absorbție

Vb < 11,9 V

x 1

ora 06:00

> 11,9 V Vb < 12,2 V

x 2/3

ora 04:00

> 12,2 V Vb < 12,6 V

x 1/3

ora 02:00

Vb > 12,6 V

x 2/6

ora 01:00

Multiplicatorul este aplicat setării duratei maxime de absorbție și aceasta rezultă în durata maximă a perioadei de absorbție utilizate de încărcător. Duratele maxime de absorbție afișate în ultima coloană a tabelului se bazează pe setarea duratei maxime de absorbție implicită de 6 ore.

Durată maximă de absorbție (hh:mm)

Setați limita duratei de absorbție. Disponibilă numai când utilizați un profil de încărcare personalizat.

Introduceți o valoare de timp în formatul hh:mm, cu valoarea orelor între 0 și 12, și cea a minutelor între 0 și 59.

Curentul de amortizare

Setați limita curentului care va fi utilizată pentru a finaliza faza de absorbție înainte de expirarea duratei maxime de absorbție. Atunci când curentul bateriei scade sub curentul de amortizare timp de un minut, etapa de absorbție se încheie. Această setare poate fi dezactivată prin stabilirea valorii zero.

Procent curent de egalizare

Configurați setarea curentului maxim de încărcare în procent, care va fi utilizat la efectuarea egalizării.

Egalizare automată

Configurați frecvența funcției de egalizare automată. Opțiunile disponibile variază între 1 și 250 de zile.

  • 1 = zilnic

  • 2 = o dată la două zile

  • ...

  • 250 = o dată la 250 de zile

De regulă, egalizarea este utilizată pentru a echilibra celulele unei baterii cu plumb și pentru a preveni stratificarea electrolitului din baterii cu electroliți lichizi. Necesitatea egalizării (automate) depinde de tipul de baterii și de modul lor de utilizare. Consultați furnizorul dvs. de baterii pentru recomandări.

Atunci când un ciclu de egalizare automată se inițiază, încărcătorul aplică o tensiune de egalizare bateriei, atât timp cât nivelul curentului rămâne sub setarea procentului de curent de egalizare al curentului de încărcare „Bulk” (brută).

Durata ciclului de egalizare automată

În cazul tuturor bateriilor VRLA și a unor baterii cu electroliți lichizi (algoritmul numărul 0, 1, 2 și 3), egalizarea automată se încheie când a fost atinsă limita de tensiune (maxV) sau după o perioadă egală cu (durata de absorbție/8), oricare intervine prima.

În cazul bateriilor cu plăci tubulare (algoritmul numărul 4, 5 și 6), și de asemenea, pentru toate tipurile de baterii definite de utilizator, egalizarea automată se încheie după o perioadă egală cu (durata de absorbție/2).

În cazul bateriilor de tip litiu (algoritmul numărul 7), egalizarea nu este disponibilă.

Când un ciclu de egalizare automată nu este finalizat într-o zi, acesta nu se va relua în ziua următoare. Următoarea sesiune de egalizare va avea loc conform intervalului stabilit în opțiunea „Egalizare automată”.

Tipul implicit de baterie este o baterie VRLA și orice baterie definită de utilizator se va comporta ca o baterie cu plăci tubulare în ceea ce privește egalizarea.

Modul oprire egalizare

Setați cum se va încheia egalizarea. Există două posibilități, prima are loc dacă tensiunea bateriei atinge tensiunea de egalizare și a doua are loc la o perioadă fixă, când se utilizează durata maximă de egalizare.

Durată maximă de egalizare

Stabiliți durata maximă a etapei de egalizare.

Compensare de temperatură

Multe tipuri de baterii necesită o tensiune de încărcare mai scăzută în condiții calde de funcționare și o tensiune de încărcare mai mare în condiții reci de funcționare.

Coeficientul configurat este în mV pe grad Celsius pentru întregul set de baterii, nu pe celulă. Temperatura de bază pentru compensare este de 25 °C (77 °F), astfel cum este afișat în diagrama de mai jos.


Cu un senzor de temperatură instalat pe blocul de conexiune utilizator I/O; temperatura bateriei efectivă va fi utilizată pentru compensare; pe parcursul zilei.

Deconectare la temperatură scăzută

Această setare poate fi utilizată pentru dezactivarea încărcării la temperaturi scăzute, astfel cum este impus de bateriile din litiu.

În cazul bateriilor cu litiu-fier-fosfat, această setare este prestabilită la 5 grade Celsius, iar pentru alte tipuri de baterii este dezactivată. La crearea unei baterii definite de utilizator, nivelul de deconectare la temperatură poate fi ajustat manual.

Egalizare manuală - Pornire acum

Selectarea „Pornire acum” din secțiunea „Egalizare manuală” permite inițiere manuală a unui ciclu de egalizare. Pentru a permite încărcătorului să egalizeze bateria în mod corespunzător, folosiți opțiunea de egalizare manuală numai în timpul perioadelor de absorbție și încărcare în regim „Float” („tampon”), și când există suficientă lumină a soarelui. Limitele curentului și tensiunii sunt identice cu funcția de egalizare automată. Durata ciclului de egalizare este limitată la maximum 1 oră la declanșarea manuală. Egalizarea manuală poate fi oprită în orice moment prin selectarea „Oprire egalizare”.

5.2.1. Monitorul bateriei

Parametrii de mai jos sunt utilizați numai atunci când dispozitivul trebuie să determine singur starea de încărcare. Consultați manualul BMV pentru o explicație mai detaliată a acestor valori. Dacă se utilizează un BMV sau un acumulator gestionat de un BMS (Managed Battery), este utilizată starea de încărcare transmisă de la distanță, iar mecanismul intern nu mai este utilizat.

Exponent Peukert

Factorul de eficiență a încărcării

Pragul de descărcare

Sincronizarea SOC la 100 %

Apăsați pe Sincronizare pentru a seta starea internă de încărcare la 100 %.

5.2.2. Decuplare dinamică

Acesta este un submeniu disponibil în setările bateriei.

Funcția de decuplare dinamică face ca tensiunea de oprire la nivel scăzut al bateriei să depindă de sarcina bateriei. Nu utilizați funcția de decuplare dinamică într-o instalație care are și alți consumatori conectați la aceeași baterie.

Activare decuplare dinamică: comutați între activat și dezactivat

Tensiune la curent de descărcare de 2 A: tensiunea bateriei.

Tensiune la curent de descărcare de 100 A: tensiunea bateriei.

Tensiune la curent de descărcare de 280 A: tensiunea bateriei.

Tensiune la curent de descărcare de 800 A: tensiunea bateriei.

5.2.3. Cotrol BMS

Acesta este un submeniu disponibil în setările bateriei. Este vizibil numai dacă dispozitivul este controlat de la distanță de un BMS. Acest submeniu nu este disponibil dacă utilizați intrările pentru BMS cu 2 fire.

Utilizați funcția RESET pentru a readuce dispozitivul în modul de funcționare autonom, dacă îl utilizați într-o altă instalație. Aceasta elimină avertizarea nr. 67 „Conexiune la BMS pierdută”.

Dacă dispozitivul este utilizat din nou într-un sistem cu un BMS de control extern, funcția va fi activată automat.

5.3. Setările invertorului

Următoarele setări ale invertorului pot fi configurate:

Setare

Explicare

Implicit

Interval

Tensiune de ieșire

Tensiunea de ieșire CA a invertorului

230 V

De la 210 V la 245 V

Frecvență de ieșire

Frecvența de ieșire CA a invertorului

50 Hz

50 Hz sau 60 Hz

Releu împământare

Când această setare este activată, nulul (N) va fi conectat la împământare (PE) când invertorul este operațional. Conexiunea va fi întreruptă atunci când invertorul nu este operațional.

Când această setare dezactivată, nulul (N) nu va fi conectat niciodată la împământare (PE).

activat

activat sau dezactivat

5.4. Releu programabil

Releu programabil care poate fi setat pentru a declanșa o alarmă generală, o subtensiune de CC sau o funcție de pornire a semnalului unui grup electrogen. CC nominal: 4 A până la 35 V CC, 1 A până la 70 V CC

5.5. Conectarea la invertoare PV CA externe

Inverter RS Smart include un sistem de detectare a invertorului PV CA încorporat. Atunci când există un răspuns al PV CA (un surplus) de la portul de conexiune de ieșire CA, Inverter RS Smart va activa automat o reglare a frecvenței de ieșire CA.

Cu toate că nu este nevoie de o configurare suplimentară, este important ca invertorul PV CA să fie configurat corect pentru a răspunde la reglarea de frecvență prin reducerea ieșirii.

Rețineți regula 1:1 a dimensiunii invertorului PV CA la dimensiunea Inverter RS Smart și se aplică dimensiunile minime ale bateriei. Mai multe informații despre aceste limitări sunt disponibile în Manualul de cuplare CA, și acest document trebuie citit dacă utilizați un invertor PV CA.

Intervalul de reglare a frecvenței nu este configurabil, și include o marjă de siguranță încorporată. După atingerea tensiunii de absorbție, frecvența va crește. Așadar, este esențial să includeți o componentă PV CC în sistem pentru încărcarea completă a bateriilor (adică etapa „Float”).

Frecvența de oprire a invertorului PV (fstop) este de 53,2 Hz. Această valoare nu poate fi configurată.

Poate fi posibil să reglați răspunsul puterii de ieșire la diverse frecvențe pe invertorul dvs. PV CA.

Configurația implicită a fost testată și funcționează în mod fiabil cu configurația codului de rețea Fronius MG50/60.

5.6. Programare în paralel

Invertoarele trebuie instalate corect înainte de configurare.

Pentru a seta un sistem paralel, deschideți prima unitate în VictronConnect. Deschideți meniul Setări – Sistem.

Atenție

Puterea de ieșire CA va fi deconectată câteva secunde la comutarea modurilor de configurare a sistemului. Asigurați-vă că sistemul este configurat ÎNAINTE de conectarea ieșirii CA a invertorului la consumatori.


Setarea implicită din fabrică este Independent (o singură unitate).

Pentru a seta un sistem paralel pe o singură fază, modificați configurarea sistemului la „Monofazat”.

Pentru a seta sisteme trifazate în paralel, selectați „Trifazat”. Această setare este identică pentru un sistem trifazat cu un singur invertor pe fiecare fază sau mai multe pe fiecare fază.


Comutator Prevenire insularizare rețea CAN

Această setare determină ce face sistemul în cazul unei conexiuni CAN întrerupte între unitățile RS și activează setarea „Număr de invertoare în sistem” de mai jos. În mod implicit, este activată.

Număr de invertoare în sistem

Introduceți numărul total de unități instalate în sistem.

În cazul în care rețeaua CAN este împărțită în segmente, această setare este utilizată pentru a determina cea mai mare și să închidă segmentul mai mic pentru a le împiedica să continue să funcționeze nesincronizate.

Acest lucru conduce la un sistem mai fiabil decât dacă segmentul mai mic ar fi încercat să continue pe cont propriu, nesincronizat (ceea ce va conduce la o supraîncărcare sau alte probleme de oprire nedorite cauzate de un curent sinusoidal de ieșire CA nesincronizat).

În sistemele paralele, unde există doar 2 unități, existența unui dispozitiv VE.Can recunoscut de RS cu același sistem de instanță asistă la determinarea cărui sistem insularizat va porni. Acest dispozitiv VE.Can suplimentar poate fi un dispozitiv GX, Lynx BMS sau alt CC combinat cu un încărcător VE.Can MPPT.

În acest caz, un singur invertor poate totuși porni dacă celălalt nu comunică, atât timp cât „Prevenire insularizare rețea CAN” este dezactivată.

Număr minim de invertoare pentru pornire

Numărul minim de invertoare care trebuie să fie prezente per fază la pornirea sistemului.

Acest număr este setat de instalator pentru a se asigura că există suficiente unități pentru a începe alimentarea consumatorilor sistemului simultan.

Poate doriți să le introduceți pe toate sau pe toate minus unul (pentru a permite totuși repornirea sistemului dacă o singură unitate este offline) sau numai 1 pentru redundanță maximă, presupunând că nu există consumatori mari la pornire.

După ce sistemul pornește, acesta nu se va opri dacă numărul de invertoare funcționale per fază scade sub numărul setat (atât timp cât invertoarele rămase nu se supraîncarcă și pot continua să alimenteze consumatorii).

Dacă setarea „Prevenire insularizare rețea CAN” este activată, sistemul va rămâne online până când numărul de invertoare scade sub valoarea „Numărul de invertoare din sistem” împărțită la 2 + 1 (care este pragul pentru protecția împotriva insularizării rețelei CAN).

Dacă setarea „Prevenire insularizare rețea CAN” este dezactivată, sistemul nu se va opri automat, nici dacă un singur invertor per fază rămâne online.

Pentru mai multe detalii despre redundanță și implicațiile setării „Continuare cu o fază lipsă” – consultați capitolul programare trifazată.

Instanță sistem

Unități cu același număr de instanță funcționează împreună pe partea CA.

Modificarea setării Instanță sistem permite mai multor grupuri de invertoare să se afle pe același VE.Can bus, dar fără a fi sincronizate și segmentate în diferite ieșiri CA, fără interferență.

Continuați cu aceleași setări de programare pe celelalte unități.

Notă

Pentru o operare sincronizată, aceste setări de sistem trebuie programate individual și setate corect pe toate invertoarele conectate.

Notă privind redundanța și ieșirea continuă în timpul actualizărilor de firmware

Mecanismul de sincronizare CA utilizat pentru faza paralelă și trifazată are o versiune de „protocol” încorporată.

Unitățile pot funcționa împreună chiar și cu versiuni firmware diferite, atât timp cât rulează aceeași versiune de protocol.

Acest lucru permite alimentarea continuă, neîntreruptă, chiar și când firmware-ul se actualizează, deoarece unitățile se vor actualiza individual, una câte una, în timp ce celelalte continuă să se sincronizeze și să furnizeze o ieșire CA stabilă.

Dacă Victron trebuie să modifice numărul versiunii „protocol”, acest lucru se va nota clar în jurnalul de schimbare firmware. Citiți-l cu atenție înainte de actualizare.

În cazul în care există mai multe versiuni de protocol ce rulează pe același VE.Can bus, toate unitățile vor indica eroarea #71 până când sunt toate actualizate la aceeași versiune.

Notă

Capacitatea va fi redusă în timpul actualizării firmware pe măsură ce unitățile sunt oprite și repornite în mod individual pentru actualizarea firmware-ului.

Există o setare suplimentară pentru sistemele trifazate, care controlează dacă celelalte două faze se opresc dacă una dintre faze este offline. Consultați Programare trifazată pentru mai multe informații.

5.7. Programare trifazată

Pentru a configura un sistem trifazat Inverter RS Smartva trebui să fie instalat corect și să ruleze versiunea de firmware v1.13 sau mai recentă.

Configurarea unui sistem pentru trei faze sau o singură fază se realizează în VictronConnect, în meniul Sistem.

Atenție

Puterea de ieșire CA va fi deconectată câteva secunde la comutarea modurilor de configurare a sistemului. Asigurați-vă că sistemul este configurat ÎNAINTE de conectarea ieșirii CA a invertorului la consumatori.

Notă

Aceste setări de sistem trebuie configurate individual și setate corect pe toate unitățile conectate pentru a asigura funcționarea sincronizată.

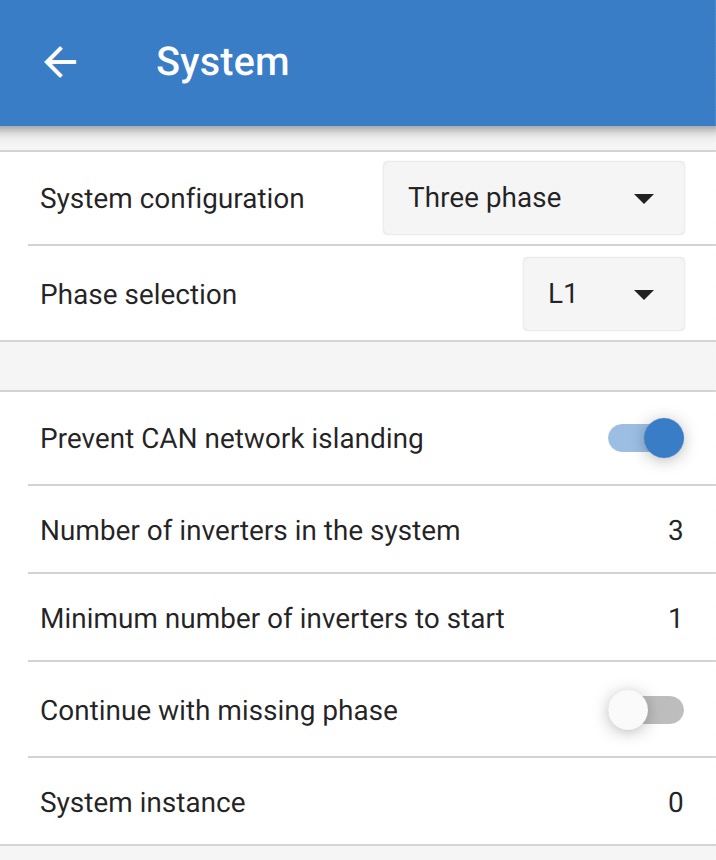

Valoarea implicită din fabrică pentru setarea „Configurație sistem” este „Independent”.

Atingeți câmpul pentru a afișa un meniu pop-up din care puteți selecta opțiunea „Trifazat”. Sunt disponibile două opțiuni de configurare trifazată: în sensul acelor de ceasornic și în sens invers acelor de ceasornic, în funcție de succesiunea fazelor la locul instalării.

Aceleași setări trebuie aplicate individual fiecărei unități.


Selectați faza corectă la care este conectată fiecare unitate. Poate exista o singură unitate pentru fiecare fază.

Repetați această operație pentru fiecare unitate.

De asemenea, se recomandă etichetarea fizică a fiecărei unități și atribuirea unui nume personalizat corespunzător în setările informațiilor despre produs.

  • Instanță sistem: Unitățile cu același număr de instanță lucrează împreună pe partea de curent alternativ.

    Modificarea setării instanței permite ca mai multe grupuri de invertoare să fie pe aceeași magistrală VE.Can, nesincronizate și segmentate în ieșiri de curent alternativ diferite, fără interferențe.

    Continuați cu aceleași setări de programare pentru restul unităților.

  • Sincronizarea setărilor de sistem: Această opțiune permite sincronizarea anumitor setări între unitățile din sistem.

    Mai multe informații sunt disponibile aici.System

  • Prevenirea izolării rețelei CAN: Această setare determină ce face sistemul în cazul unei conexiuni CAN întrerupte între unitățile RS și activează setarea „Număr de invertoare în sistem” de mai jos. Implicit este activat.

    Dacă trei unități RS sunt configurate în trei faze, fiecare unitate individuală va continua să funcționeze numai în cazul în care vede cel puțin o altă unitate. Această caracteristică este relevantă numai în combinație cu caracteristica „Continuați cu faza lipsă”.

  • Număr de invertoare din sistem: Introduceți numărul total de unități RS instalate în sistem. Acesta ar trebui configurat la 3 pentru un sistem RS cu trei faze.

    În cazul în care o conexiune CAN este întreruptă între două unități, rețeaua este împărțită în segmente, această setare este utilizată pentru a determina cel mai mare și a opri segmentul mai mic pentru a le împiedica să continue singure nesincronizate.

    Rețineți că dezactivarea opțiunii „Continuați cu faza lipsă” anulează acest comportament și asigură întotdeauna că toate cele trei faze trebuie alimentate în orice moment, astfel încât o conexiune CAN întreruptă într-o configurație trifazată va închide toate unitățile.

  • Număr minim de invertoare pentru pornire: Alegeți numărul minim de invertoare care trebuie să fie prezente în fiecare fază la pornirea sistemului.

    În cazul în care o conexiune CAN este întreruptă între două unități, rețeaua este împărțită în segmente, această setare este utilizată pentru a determina cel mai mare și a opri segmentul mai mic pentru a le împiedica să continue singure nesincronizate.

    Setarea acestei valori la 3 înseamnă că toate cele 3 unități dintr-un sistem trifazat Multi RS trebuie să fie prezente pentru ca sistemul să poată porni. Dacă este activată și opțiunea „Continuare cu fază lipsă”, după ce sistemul devine operațional, acesta nu se va opri dacă numărul de invertoare funcționale din fiecare fază scade sub această valoare (atât timp cât invertoarele rămase pot alimenta sarcina).

  • Continuare cu fază lipsă Puteți configura sistemul astfel încât dacă o unitate este offline (de ex., din cauza unei opriri fizice sau a unei actualizări de firmware în cazul în care nu există o conexiune la rețea care să permită trecerea), celelalte unități pot continua să opereze și să furnizeze putere de ieșire CA către fazele lor respective.

    În mod implicit, opțiunea „Continuare cu fază lipsă” este dezactivată. Oprirea unei unități cu ajutorul comutatorului fizic va determina oprirea acelei unități. Dacă unitatea face parte dintr-un sistem trifazat alcătuit din trei unități, celelalte unități se vor opri, de asemenea.

    Dacă este activată opțiunea „Continuare cu fază lipsă” și este îndeplinită condiția privind numărul minim de unități, alimentarea pe celelalte faze va continua, chiar dacă numărul de faze active este mai mic decât cel configurat.

    Opțiunea de configurare „Continuare cu fază lipsă” NU trebuie activată dacă sunt conectate sarcini trifazate care necesită funcționarea sincronizată a tuturor celor trei faze (de exemplu, un motor electric trifazat).

    În această situație, păstrați setarea implicită „Dezactivată” pentru opțiunea „Continuare cu fază lipsă”.

    Atenție

    Încercarea de a alimenta o sarcină trifazată atunci când funcționează doar două faze poate duce la deteriorarea echipamentului.

    Atenție

    Dacă ați configurat sistemul să continue funcționarea în cazul lipsei unei faze și apare o problemă de comunicație VE.Can între unități (de exemplu, deteriorarea cablului), unitățile vor continua să funcționeze, însă formele de undă ale ieșirii lor nu vor mai fi sincronizate.

  • Comutarea fazelor ca grup: Dezactivarea acestei opțiuni permite sistemului să continue să funcționeze chiar dacă una sau două faze ale intrării CA lipsesc. Sistemul va continua să furnizeze o ieșire trifazată la bornele AC-OUT.

    Această opțiune poate fi utilizată și atunci când este necesară o ieșire trifazată, dar este disponibilă o singură fază din rețea sau de la generator.


Notă cu privire la redundanța și ieșirea continuă în timpul actualizărilor de firmware

Un sistem trifazat poate avea firmware-ul actualizat fără a pierde puterea de la ieșirea de curent alternativ.

Asigurați-vă că există o intrare stabilă de curent alternativ disponibilă în momentul în care începeți actualizarea și unitatea aflată în curs de actualizare va comuta în modul de transfer direct al alimentării CA (AC-passthrough).

Mecanismul de sincronizare a curentului alternativ utilizat pentru 3 faze are o versiune „protocol” încorporată.

Unitățile pot lucra împreună chiar și cu versiuni de firmware diferite, atâta timp cât rulează aceeași versiune de protocol.

Acest lucru permite alimentarea continuă neîntreruptă în momentul actualizării firmware-ului, deoarece unitățile se vor actualiza individual pe rând, în timp ce altele continuă să se sincronizeze și să ofere o ieșire stabilă de curent alternativ.

În situația în care Victron trebuie să schimbe numărul versiunii „protocolului”, acesta se notează clar în jurnalul de modificare a firmware-ului. Citiți întotdeauna înainte de a actualiza.

Dacă există mai multe versiuni de protocol care rulează pe aceeași magistrală VE.Can, toate unitățile vor indica eroarea #71 până în momentul în care toate sunt actualizate la aceeași versiune.

Probleme cunoscute

  • „Funcția UPS” este prea sensibilă în funcționarea în trei faze în comparație cu funcționarea de sine stătătoare. Dezactivați „funcția UPS” în situația în care Multi se deconectează frecvent de la intrarea de curent alternativ.

  • Curenții de încărcare nu sunt echilibrați în cele 3 faze în momentul în care încărcătorul este în modul controlat de tensiune.
