Inverter RS Smart

5. Instellingen

In deze sectie:

5.1. Instellen met de VictronConnect app

De VictronConnect app kan worden gebruikt om alle instellingen te wijzigen en om de firmware bij te werken.

De VictronConnect app kan verbinding maken met omvormer via:

  • Lokaal - via ingebouwde Bluetooth

  • Lokaal - via USB door gebruik te maken van de VE.Direct naar USB interface aangesloten op de VE.Direct poort.

  • Lokaal - via Bluetooth door gebruik te maken van de VE.Direct Bluetooth Smart dongle aangesloten op de VE.Direct poort.

  • Op afstand - via het VRM portaal en een GX apparaat. (zie VRM tabblad in de VictronConnect apparaatlijst).

Hoe de omvormer verbonden kan worden met de VictronConnect app:

  • Open de VictronConnect app

  • Verzeker dat omvormer aan staat

  • Kijk of omvormer verschijnt in de apparaatlijst in het “Lokaal”- of het “VRM” tabblad.

  • Klik op de omvormer.

  • Bij een verbinding via Bluetooth; voer de standaard PIN code in die gevonden kan worden op de productinformatiesticker.

Om de instellingen van de accubewaker te bekijken en / of te veranderen:

  • Ga naar de instellingen pagina door op het tandwielicoon Setting_cog_symbol_VictronConnect.svg te klikken aan de rechter bovenkant van het thuisscherm.

Tip

Deze handleiding heeft alleen betrekking op de specifieke items van omvormer. Voor algemene informatie over de VictronConnect app, zoals hoe deze gebruikt wordt of hoe verbinding gemaakt kan worden, bekijk de VictronConnect app productpagina en handleiding of scan onderstaande QR code:

QR_SVG_VictronConnect_page.svg

5.2. Accu instellingen

Accuspanning

De Inverter RS Smartis vastgesteld op 48 V en is alleen beschikbaar voor 48 V systemen.

Accucapaciteit

Capaciteit van de verbonden accubank in Ah. Dit wordt gebruikt voor de interne berekening van de laadstatus van de accu.

Max. laadstroom

Hiermee kan de gebruiker een lagere maximale laadstroom instellen.

Laadinstellingen - Accuvoorinstelling

Met de accuvoorinstelling kan het accutype geselecteerd worden, fabrieksinstellingen accepteren of eigen vooraf ingestelde waarden invoeren die worden gebruikt voor het laadalgoritme. De instellingen voor absorptiespanning, absorptietijd, druppellaadspanning, egalisatiespanning en temperatuurcompensatie zijn allemaal geconfigureerd op een vooraf ingestelde waarden, maar kunnen ook door de gebruiker worden gedefinieerd.

  • Ingebouwde voorinstelling: selectie van de ingebouwde voorinstellingen (normaal, hoog en LiFePO4 2-wire BMS)

  • Gebruikergedefinieerd: alle parameters kunnen handmatig aangepast worden

  • Selecteer voorinstelling: selecteer een type uit de VictronConnect accuvoorinstellingen

  • Maak voorinstelling: Maak een nieuwe accuvoorinstelling in VictronConnect

  • Bewerk voorinstellingen: bewerk een bestaande accuvoorinstelling in VictronConnect

De door de gebruiker gedefinieerde voorinstellingen worden opgeslagen in de vooraf ingestelde bibliotheek - op deze manier hoeven installateurs niet steeds alle waarden te definiëren als ze een nieuwe installatie configureren.

Door Voorinstellingen bewerken te selecteren of op het scherm Instellingen (met de expertmodus ingeschakeld of niet), kunnen aangepaste parameters als volgt worden ingesteld:

Accuchemie

  • OPzS/OPzV

  • Gel/AGM

  • Lithium (LiFePO4)

Remote Modus

Stel in wat verbonden is met de REMOTE_L en REMOTE_H ingangen op de aansluitingen.

Remote aan/uit: een eenvoudige aan/uit-schakelaar

2-draads BMS: bedrade BMS met "Allow to Charge" en "Allow to Discharge" signalen zoals de SmallBMS. Houd er rekening mee dat als er een 2-draads BMS geselecteerd is, dan start de eenheid niet tot er één verbonden is.

Expert modus

Deze aan/uit schakelaar schakelt expert instellingen als de apparatuur bijzondere vereisten heeft.

BMS geregeld

Dit is alleen zichtbaar als de eenheid remote geregeld wordt door een BMS. Klik op wijzigen/bekijken, dit opent een nieuw menu, zoals verder in dit document beschreven.

Lage laadtoestand uitschakeling

Uitschakeling door lage laadtoestand, schakel de omvormer uit ingeval de acculaadstatus onder een bepaalde SoC waarde zakt, en herstart boven een zekere SoC waarde.

Dynamische uitschakeling

Standaard is uitgeschakeld. Klik om in te schakelen, dit opent een nieuw menu, zoals verder in het document beschreven.

Uitschakelen bij lage accuspanning

Als dynamische loskoppeling ingeschakeld is, wordt deze instelling intern geregeld, het is niet langer in te stellen. Als de accuspanning onder dit niveau zakt, dan schakelt de omvormer uit. Als er geen vermogensbron beschikbaar is zoals PV vermogen of het lichtnet (bij een Multi RS variant), dan gaat de eenheid in slaapstand om zoveel mogelijk vermogen te besparen.

Lage accu herstart & alarm

Als de accuspanning onder dit niveau zakt, dan wordt een lage accu waarschuwing getoond. Als de omvormer uitschakelt vanwege een lage accuspanning alarm dan zal de omvormer opnieuw opstarten als de accuspanning boven dit niveau stijgt.

Laaddetectie

Als de omvormer herhaaldelijk uit- en inschakelt vanwege een lage accuspanning, wordt het inschakel niveau verhoogd tot de laaddetectie spanning. Dit zorgt ervoor dat de accu echt laadt voordat de omvormer opnieuw ingeschakeld wordt.

Absorptievermogen

Stel de absorptiespanning in.

Druppellaadspanning

Druppellaadspanning instellen.

Egalisatiespanning

Stel de egalisatiespanning in.

Opslagspanning

Stel de opslagspanning in.

Compensatie re-bulkspanning

Stel de spanningscompensatie in die zal worden gebruikt bij de instelling van de druppeltlaadspanning die de drempel bepaalt waarbij de laadcyclus opnieuw zal opstarten.

Bijv.: Voor een re-bulk spanningscompensatie van 0,4 V en een druppellaadspanning van 54,0 V, is de spanningsdrempel die zal worden gebruikt om de laadcyclus opnieuw op te starten 53,6 V. Met andere woorden, als de accuspanning gedurende één minuut onder 53,6 V daalt, wordt de laadcyclus opnieuw opgestart.

Adaptieve absorptietijd

Selecteer een adaptieve absorptietijd, anders zal een vaste absorptietijd worden gebruikt. Beide worden hieronder nader uitgelegd:

Vaste absorptietijd: Dezelfde absorptie lengte wordt elke dag toegepast (als er voldoende zonne-energie is) door gebruik te maken van de maximale absorptietijd. Houd er rekening mee dat deze optie kan leiden tot te veel laden van de accu's, vooral voor lood-zuur accu's en systemen met beperkte dagelijkse ontladingen. Raadpleeg de instructies van de fabrikant van de accu voor de aanbevolen instellingen.Opmerking: Zorg ervoor dat de staartstroominstelling uitgeschakeld is om elke dag dezelfde absorptietijd te hebben. De staartstroom kan de absorptietijd eerder beëindigen als de stroom onder de drempel daalt. Zie de sectie hieronder voor meer informatie over staartstroom instellingen.

Adaptieve absorptietijd: Het laadalgoritme kan een adaptieve absorptietijd gebruiken: het laadalgoritme past zich dan ‘s ochtends automatisch aan de laadstatus aan. De maximale duur van de absorptie periode voor de dag wordt bepaald door de accuspanning zoals gemeten vlak voordat de PV lader elke ochtend in werking treedt (er worden 12 V accu’s gebruikt - Spanning van meerdere accu’s 4 voor 48 V):

Accuspanning Vb (@start -up)

Multiplier

Maximale absorptietijden

Vb < 11,9 V

x 1

06:00 uur

> 11,9 V Vb < 12,2 V

x 2/3

04:00 uur

> 12,2 V Vb < 12,6 V

x 1/3

02:00 uur

Vb > 12,6 V

x 2/6

01:00 uur

De multiplier wordt toegepast op de maximale absorptietijd wat resulteert in de maximale duur van de door de acculader gebruikte absorptie periode. De maximale absorptietijden in de laatste kolom van de tabel zijn gebaseerd op de standaardinstellingen voor een maximale absorptietijd van 6 uur.

Maximale absorptietijd (uu:mm)

Absorptietijdslimiet instellen. Alleen beschikbaar bij gebruik van een aangepast laadprofiel.

Voer de tijd in met de notatie hh:mm, waarbij de waarden voor de uren tussen 0 en 12 liggen; en minuten tussen 0 en 59.

Staartstroom

Stel de huidige drempel in die zal worden gebruikt om de absorptiefase te voltooien voordat de maximale absorptietijd verstrijkt. Als de accustroom gedurende één minuut onder de staartstroom komt, dan eindigt de absorptiefase. Deze instelling kan worden uitgeschakeld door deze op nul in te stellen.

Egalisatiestroom percentage

Stel het percentage in van de instelling Max. laadstroom die wordt gebruikt als de egalisatie wordt uitgevoerd.

Automatische egalisatie

Stel de frequentie van de automatische egalisatiefunctie in. Beschikbare opties zijn van 1 tot 250 dagen:

  • 1 = dagelijks

  • 2 = om de dag

  • ...

  • 250 = elke 250 dagen

Egalisatie wordt doorgaans gebruikt om de cellen in een loodaccu in evenwicht te brengen en om stratificatie van het elektrolyt in natte accu’s te voorkomen. Of (automatische) egalisatie al dan niet nodig is, hangt af van het type accu en het gebruik ervan. Raadpleeg de acculeverancier voor richtlijnen.

Als de automatische egalisatiecyclus is gestart, dan past de acculader een egalisatiespanning toe op de accu, zolang het huidige niveau onder de instelling van het gelijkstroom percentage van de bulk stroom blijft.

Duur van de automatische egalisatiecyclus

Bij alle VRLA accu’s en sommige natte accu’s (algoritme 0, 1, 2 en 3) wordt de automatische egalisatie beëindigd zodra de spanningsgrens (maxV) is bereikt, of na een periode die gelijk is aan (absorptietijd/8) – afhankelijk van wat het eerst plaatsvindt.

Voor alle accu's met buisjesplaten (algoritme nummers 4, 5 & 6); en ook voor het door de gebruiker gedefinieerde accutype, zal de automatische egalisatie eindigen na een periode gelijk aan (absorptietijd/2).

Voor lithiumaccu's (algoritme nummer 7) is egalisatie niet beschikbaar.

Als een automatische egalisatiecyclus niet binnen één dag is voltooid, dan wordt deze de volgende dag niet hervat. De volgende egalisatiesessie vindt plaats volgens het interval dat is ingesteld in de optie “Automatische egalisatie”.

Het standaard accutype is een VRLA accu en elke door de gebruiker gedefinieerde accu zal zich qua egalisatie gedragen als een accu met buisjesplaten.

Egalisatie stop modus

Stel in hoe de egalisatie zal stoppen. Er zijn twee mogelijkheden: ten eerste als de accuspanning de egalisatiespanning bereikt en de tweede op vaste tijd, waarbij de maximale egalisatieduur wordt gebruikt.

Maximale egalisatieduur

De maximale tijd van de egalisatie fase instellen.

Temperatuurcompensatie

Veel accutypes vereisen een lagere laadspanning in warme bedrijfsomstandigheden en een hogere laadspanning in koude bedrijfsomstandigheden.

Het ingestelde coëfficiënt is in mV per graad Celsius voor de hele accubank, niet per cel. De basis temperatuur voor de compensatie is 25 °C (77 °F), zoals weergegeven in onderstaande tabel.


Als er een Smart Battery Sense is geïnstalleerd dan zal de werkelijke temperatuur van de accu gedurende de dag worden gebruikt voor compensatie.

Loskoppeling bij lage temperatuur

Deze instelling kan gebruikt worden om het laden bij lage temperaturen uit te schakelen zoals in het geval van Lithium accu’s.

Voor LiFePO4 accu's is deze instelling ingesteld op 5 graden Celsius, voor de andere accutypen is deze uitgeschakeld. Bij het aanmaken van een door de gebruiker gedefinieerde accu kan de temperatuurdrempel voor het afsluiten handmatig worden aangepast.

Handmatige egalisatie - Nu starten

Door “Nu starten” te selecteren op “Handmatige egalisatie”, is het mogelijk een Egalisatiecyclus handmatig op te starten. Gebruik de handmatige egalisatie optie alleen gedurende de absorptie- en druppel laad perioden en als er voldoende zonlicht is, om de acculader in staat te stellen de accu op de juiste wijze te egaliseren. Stroom- en spanningslimieten zijn identiek aan die van de automatische egalisatie functie. De duur van de egalisatie cyclus is beperkt tot maximaal 1 uur als deze handmatig wordt geactiveerd. Handmatige egalisatie kan op elk gewenst moment worden gestopt door “Egaliseren stoppen” te selecteren.

5.2.1. Accumonitor

De onderstaande parameters worden alleen gebruikt als de eenheid de laadstatus zelfstandig moet bepalen. Raadpleeg de BMV handleiding voor een meer gedetailleerde verklaring van deze waarden. Als een BMV of beheerde accu (BMS) gebruikt wordt, dan gebruikt het de remote laadstatus en het interne mechanisme wordt niet langer gebruikt.

Peukert exponent

Laadefficiëntiefactor

Ontladingslimiet

Synchroniseer laadtoestand (SoC) naar 100 %

druk op synchroniseren om de interne laadstatus in te stellen op 100 %

5.2.2. Dynamische uitschakeling

Dit is een submenu beschikbaar in de accu instellingen.

Dynamische loskoppeling maakt de lage accuspanning bij uitschakelen een functie van de belasting van de accu. Gebruik geen dynamische loskoppeling in een installatie die ook andere belastingen verbonden heeft op dezelfde accu.

Schakel dynamische loskoppeling in: schakelen tussen aan of uit

Spanning ontlaadstroom 2 A: accuspanning.

Spanning ontlaadstroom 100 A: accuspanning.

Spanning ontlaadstroom 280 A: accuspanning.

Spanning ontlaadstroom 800 A: accuspanning.

5.2.3. BMS besturing

Dit is een submenu beschikbaar in de accu instellingen. Het wordt alleen zichtbaar als de eenheid remote bestuurd wordt door een BMS. Dit submenu is niet aanwezig/ingeschakeld als de 2-draads BMS ingangen gebruikt worden.

Gebruik de RESET functie om de eenheid opnieuw in te stellen op autonome werking als de eenheid in een andere installatie gebruikt is. Dit verwijdert de waarschuwing indicatie #67 - BMS verbinding verbroken.

Als de eenheid opnieuw in een installatie geplaatst wordt met een externe bediening BMS, wordt de functie automatisch geactiveerd.

5.3. Omvormerinstellingen

De volgende omvormerinstellingen kunnen worden geconfigureerd:

Instelling

Uitleg

Standaard

Bereik

Uitgangsspanning

Omvormer AC uitgangsspanning

230 V

210 V tot 245 V

Uitgangsfrequentie

Omvormer AC uitgangsfrequentie

50 Hz

50 Hz of 60 Hz

Aarderelais

Als deze instelling is ingeschakeld dan zal de nul (N) aangesloten worden op de aarde (PE) als de omvormer in bedrijf is. Deze aansluiting wordt verbroken als de omvormer niet in bedrijf is.

Als deze instelling is uitgeschakeld zal de nul (N) nooit aangesloten worden op de aarde (PE).

ingeschakeld

ingeschakeld of uitgeschakeld

5.4. Programmeerbaar relais

Programmeerbaar relais dat ingesteld kan worden voor algemeen alarm, DC te lage spanning of start/stop functie van een aggregaat. DC waarde: 4 A tot 35 V DC en 1 A tot 70 V DC

5.5. Aansluiten op externe AC PV omvormers

De inverter bevat een ingebouwd AC PV omvormer detectiesysteem.Als er een terugkoppeling is van AC PV (een overschot) vanuit de AC-OUT aansluiting, dan past de inverter de AC uitgangsfrequentie automatisch aan.

Hoewel geen verdere instellingen vereist zijn, is het belangrijk dat de AC PV omvormer juist ingesteld is om op de frequentie aanpassing te reageren door zijn uitgang te verlagen.

Let op de 1:1 regel van AC PV omvormer grootte met inverter grootte en het toepassen van de minimale accu groottes. Meer informatie over deze beperkingen zijn beschikbaar in de AC Koppeling handleiding en het lezen van dit document is vereist bij gebruik van een AC PV omvormer.

Het frequentie aanpassingsbereik is niet instelbaar en bevat een ingebouwde veiligheidsmarge.Als de absorptiespanning is bereikt, dan zal de frequentie toenemen. Dus het is nog steeds essentieel een DC PV component in het systeem te hebben om de accu volledig te laden (bijv. druppel fase).

De PV omvormer stop frequentie (fstop) is 53,2 Hz. Dit is niet instelbaar.

Het is wellicht mogelijk om de vermogensreactie op verschillende frequenties op de AC PV omvormer aan te passen.

De standaard configuratie is getest en werkt betrouwbaar met de Fronius MG50/60 netcode configuratie.

5.6. Parallelle programmering

Omvormers moeten correct geïnstalleerd worden vóór het instellen.

Open, om een parallel systeem op te stellen, de eerste eenheid in VictronConnect. Open Instellingen - Systeemmenu.

Let op

AC uitgangsvermogen wordt enkele seconden afgekoppeld bij het wisselen van systeem instellings modi. Zorg ervoor dat het systeem ingesteld is VÓÓR het verbinden van omvormer AC uitgang met de belastingen.


De fabrieksstandaard instelling is zelfstandig (een enkelvoudige eenheid).

Wijzig de Systeem instelling naar ”1-fase” om een parallel systeem op een enkelvoudige fase te maken.

Om parallel in te stellen voor 3-fasen systemen, selecteer dan "3-fasen". Deze instelling is dezelfde voor een 3-fasen systeem met een enkelvoudige omvormer op elke fase, of meerdere omvormers op elke fase.


Voorkom CAN netwerk eilandbedrijf schakelaar

Deze instelling bepaalt wat het systeem doet bij een defecte CAN aansluiting tussen de RS eenheden, en schakelt 'aantal omvormers in het systeem' instelling onderaan in. Standaard is ingeschakeld.

Aantal omvormers in het systeem

Voer het totaal aantal in het systeem geïnstalleerde eenheden in.

Als het CAN netwerk verdeeld wordt in segmenten wordt deze instelling gebruikt om het grootste segment te bepalen en het kleinste segment af te sluiten om te voorkomen dat ze op zichzelf niet gesynchroniseerd verder gaan.

Dit resulteert in een betrouwbaarder systeem dan wanneer het kleinere segment probeert op zichzelf ongesynchroniseerd verder te gaan (hetgeen leidt tot overbelasting of andere minder aangename afsluit problemen, veroorzaakt voor een ongesynchroniseerde AC uitgang sinusgolf).

Bij parallelle systemen waar er maar 2 eenheden zijn, helpt het hebben van een extra VE.Can apparaat, dat door de RS herkend wordt met hetzelfde System instance, bij het bepalen welk systeem in eilandbedrijf zal opstarten. Dit extra VE.Can apparaat kan GX apparaat, Lynx BMS of een andere DC gekoppelde VE.Can MPPT lader zijn.

In dit geval kan een enkelvoudige omvormer nog steeds starten als de andere niet communiceert, zolang 'Voorkom CAN netwerk eilandbedrijf' uitgeschakeld is.

Minimaal aantal omvormers om te starten

Minimaal aantal omvormers dat per fase aanwezig moet zijn bij het starten van het systeem.

Dit wordt door de installateur ingesteld om ervoor te zorgen dat er voldoende eenheden beschikbaar zijn om de verwachte systeembelasting bij het inschakelen in één keer op te starten.

Er kan voor gekozen worden om alle eenheden verplicht te stellen, of alle eenheden minus één (zodat het systeem nog steeds opnieuw kan worden opgestart als één eenheid offline is), of slechts één eenheid voor maximale redundantie, ervan uitgaande dat er geen grote opstartbelastingen zijn.

Als het systeem start, dan stopt het niet als het aantal operationele omvormers per fase onder deze instelling zakt (zolang de resterende omvormers niet overbelast worden en de belasting kunnen blijven voeden).

Als de instelling 'Voorkom CAN netwerk eilandbedrijf'' ingeschakeld is, dan blijft het systeem online tot het aantal omvormers onder de waarde 'aantal omvormers in het systeem' valt gedeeld door 2 + 1 (hetgeen de drempel voor de CAN netwerk eilandbedrijf' bescherming is).

Als de instelling 'Voorkom CAN netwerk eilandbedrijf'' uitgeschakeld is, dan sluit het systeem niet automatisch, zelfs als alleen een enkelvoudige omvormer per fase online blijft.

Voor meer details over overmaat en de implicaties van ”Verdergaan met een ontbrekende fase” instelling - raadpleeg het hoofdstuk 3-fasen programmering.

System Instance

Eenheden met hetzelfde instance nummer werken samen op de AC kant.

Door de instelling van de systeem instance te wijzigen, kunnen meerdere groepen omvormers op dezelfde VE.Can bus worden aangesloten, zonder dat ze gesynchroniseerd zijn, en zonder onderlinge invloed, verdeeld over verschillende AC uitgangen.

Ga verder met het programmeren van dezelfde instellingen op resterende eenheden.

Opmerking

Deze systeeminstellingen moeten individueel geprogrammeerd worden en correct ingesteld worden op alle verbonden omvormers voor gesynchroniseerde werking.

Opmerking over redundantie en voortdurende uitgang tijdens firmware updates

Het AC synchronisatie mechanisme, gebruikt voor parallel en 3-fasen heeft een ingebouwde 'protocol' versie.

Eenheden kunnen samenwerken, zelfs met verschillende firmware versies, zolang ze maar dezelfde protocol versie draaien.

Hierdoor blijft de stroomvoorziening continu en ononderbroken, zelfs tijdens het bijwerken van de firmware, aangezien de apparaten één voor één worden bijgewerkt, terwijl de andere apparaten blijven synchroniseren en zorgen voor een stabiele AC uitgang.

Als Victron het 'protocol' versienummer moet wijzigen, dan wordt het duidelijk genoteerd in het firmware wijzigingen logboek. Lees dit steeds vóór het bijwerken.

Als er meerdere protocolversies draaien op dezelfde VE.Can bus, dan geven alle eenheden foutmelding #71 aan tenzij ze allemaal bijgewerkt zijn naar dezelfde versie.

Opmerking

Capaciteit wordt tijdens het bijwerken van de firmware verminderd omdat de eenheden individueel uitgeschakeld en deherstart worden om de firmware bij te werken.

Er is een extra instelling voor 3-fasen systemen die regelt of de andere twee fasen stoppenals één van de fasen offline is. Raadpleeg 3-fasen programmering voor meer informatie.

5.7. 3-fasen programmeren

Om een 3-fasen systeem in te stellen, moeten de Inverter RS Smart juist geïnstalleerd worden en firmwareversie v1.13 of later draaien.

Het instellen van een systeem voor 3-fasen of 1-fase wordt uitgevoerd in VictronConnect in het Systeemmenu.

Let op

AC uitgangsvermogen wordt enkele seconden afgekoppeld bij het wisselen van systeeminstelling modi. Zorg ervoor dat het systeem ingesteld is VÓÓR het verbinden van omvormer AC uitgang met de belastingen.

Opmerking

Deze systeeminstellingen moeten individueel geprogrammeerd worden en juist ingesteld worden op alle verbonden eenheden voor gesynchroniseerde werking.

De standaardinstelling voor systeemconfiguratie is ”Autonoom".

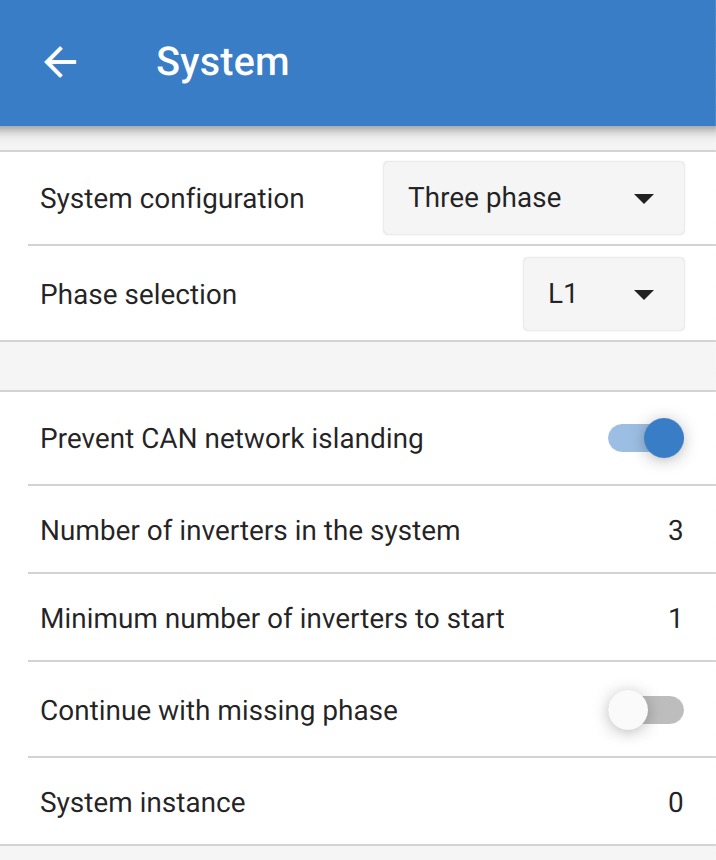

Tik in het vakje om een pop-up menu op te roepen waar ”3-Fasen” geselecteerd kan worden.Er kan gekozen worden uit twee 3-fasen opties, met de klok mee of tegen de klok in, afhankelijk van de faserotatie op de installatie locatie.

Op elke eenheid moeten dezelfde instellingen toegepast worden


Selecteer de juiste fase waarop elke specifieke eenheid is aangesloten. Er kan maar één eenheid per fase zijn.

Doe dit voor elke individuele eenheid.

Het is ook raadzaam om elke eenheid fysiek te labelen en ook een bijpassende aangepaste naam op te geven in de instellingen van de productinfo.

  • System instance: Eenheden met hetzelfde instance nummer werken samen op de AC kant.

    Het wijzigen van de System instance instelling maakt meerdere groepen omvormers mogelijk om zonder storing op dezelfde VE.Can bus te zijn, maar niet gesynchroniseerd en gesegmenteerd in verschillende AC uitgangen.

    Ga verder met dezelfde programmeer instellingen op de overige eenheden.

  • Synchr. systeeminstelling: Met deze optie kunnen bepaalde instellingen tussen de verschillende apparaten in het systeem worden gesynchroniseerd.

    Hier volgt er nog meer over.Systeem

  • Voorkom CAN netwerk eiland bedrijf: Deze instelling bepaalt wat het systeem doet bij een defecte CAN aansluiting tussen de RS eenheden, en schakelt 'aantal omvormers in het systeem' instelling onderaan in. Standaard is ingeschakeld.

    Als drie RS eenheden in 3-fasen schakeling ingesteld zijn, dan werkt elke individuele eenheid alleen als de eenheid minstens één andere eenheid ziet. Deze functie is alleen relevant in combinatie met de ”Verdergaan met ontbrekende fase" functie.

  • Aantal omvormers in het systeem: Voer het totaal aantal in het systeem geïnstalleerde RS eenheden in. Dit moet ingesteld zijn op 3 voor een 3-fasen RS systeem.

    Ingeval een CAN aansluiting tussen twee eenheden verbroken is, wordt het netwerk verdeeld in segmenten, deze instelling wordt gebruikt om het grootste segment te bepalen en het kleinste segment af te sluiten om ze te voorkomen dat dit segment op zichzelf niet gesynchroniseerd verder gaat.

    Let op dat het instellen van de optie ”Verdergaan met ontbrekende fase" bij uitgeschakeld dit gedrag op zo'n manier overschrijft dat alle 3 de fasen gevoed moeten zijn, dus een defecte CAN verbinding in een 3-fasen opstelling sluit alle eenheden af.

  • Minimaal aantal omvormers om te starten: Kies het minimaal aantal omvormers dat per fase aanwezig moet zijn bij het starten van het systeem.

    Ingeval een CAN aansluiting tussen twee eenheden verbroken is, wordt het netwerk verdeeld in segmenten, deze instelling wordt gebruikt om het grootste segment te bepalen en het kleinste segment af te sluiten om ze te voorkomen dat dit segment op zichzelf niet gesynchroniseerd verder gaat.

    Instellen op 3 betekent dat de 3 eenheden in een 3-fasen Multi RS systeem aanwezig moeten zijn om te starten. Als de optie "Doorgaan met ontbrekende fase" ook is ingeschakeld, schakelt het systeem, zodra het in bedrijf is, niet uit als het aantal omvormers in bedrijf per fase onder deze waarde zakt (zolang de resterende omvormers de belasting kunnen voeden).

  • Ga verder met ontbrekende fase: Het is mogelijk het systeem op zo'n manier in te stellen dat, als er één eenheid offline is (bijvoorbeeld doordat het fysiek uitgeschakeld is of door een firmware update als er geen net verbinding is om doorvoer toe te laten), de andere eenheden kunnen blijven werken en AC uitgangsvermogen kunnen blijven leveren aan hun respectievelijke fasen.

    Standaard wordt het 'verdergaan met ontbrekende fase' uitgeschakeld. Een eenheid uitschakelen met de fysieke schakelaar schakelt die eenheid uit. Als de eenheid één van de drie eenheden is, die zich in 3-fasen schakeling bevinden, dan worden de anderen ook uitgeschakeld.

    Als 'Doorgaan met ontbrekende fase' is ingeschakeld en het minimumaantal eenheden voldoende is, gaat de uitvoer naar de andere fasen door, ook al zijn er minder fasen dan ingesteld.

    De optie 'verdergaan met ontbrekende fase' MAG NIET ingeschakeld worden als er specifieke 3-fasen belastingen verbonden zijn die alle drie gesynchroniseerde fasen vereisen om te werken (zoals een 3-fasen elektromotor).

    Behoud in die situatie de standaard 'uitgeschakeld' instelling voor ”verdergaan met ontbrekende fase".

    Let op

    Een 3-fasen belasting met maar 2-fasen voeding kan resulteren in schade aan het apparaat.

    Let op

    Als het systeem zo is ingesteld dat het blijft werken als er één fase ontbreekt, en er een probleem is met de VE.Can communicatie tussen de eenheden (bijvoorbeeld omdat de kabel beschadigd is), dan blijven de eenheden weliswaar werken, maar zullen hun uitgangsgolfvormen niet meer synchroon lopen.

  • Wissel fasen als groep: Door deze optie uit te schakelen kan het systeem blijven werken, zelfs als één of twee fasen van de ACingang ontbreken. Het systeem blijft 3-fasen uitvoer produceren vanaf de AC Uit aansluitklemmen.

    Dit kan ook worden gebruikt als een 3-fasen uitvoer vereist is, maar er slechts één fase beschikbaar is van het elektriciteitsnet of het aggregaat.


Opmerking over redundantie en voortdurende uitgang tijdens het bijwerken van de firmware

Een 3-fasen systeem kan firmware bijgewerkt worden zonder vermogen te verliezen op de AC uitgang.

Zorg ervoor dat er een stabiele AC ingang beschikbaar is bij het starten van het bijwerken en dat de eenheid, die momenteel wordt bijgewerkt overschakelt naar de AC doorvoer modus.

Het AC synchronisatie mechanisme, gebruikt voor 3-fasen, heeft een ingebouwde 'protocol' versie.

Eenheden kunnen samenwerken, zelfs met verschillende firmware versies, zolang ze maar dezelfde protocol versie draaien.

Hierdoor blijft de stroomvoorziening continu en ononderbroken, zelfs tijdens het bijwerken van de firmware, aangezien de apparaten één voor één worden bijgewerkt, terwijl de andere apparaten blijven synchroniseren en zorgen voor een stabiele AC uitgang.

Als Victron het 'protocol' versienummer moet wijzigen, dan wordt het duidelijk genoteerd in het firmware wijzigingen logboek. Lees dit steeds vóór het bijwerken.

Als er meerdere protocol versies draaien op dezelfde VE.Can bus, dan geven alle eenheden foutmelding #71 aan tenzij ze allemaal bijgewerkt werden naar dezelfde versie.

Bekende problemen

  • De 'UPS functie' is te gevoelig bij 3-fasen bedrijf in vergelijking met alleenstaand bedrijf. Schakel de 'UPS functie' uit in geval de Multi regelmatig afsluit van de AC ingang.

  • Laadstromen zijn nog niet gebalanceerd over de 3-fasen als de lader in spanning gecontroleerde modus staat.
