14. Bijlagen

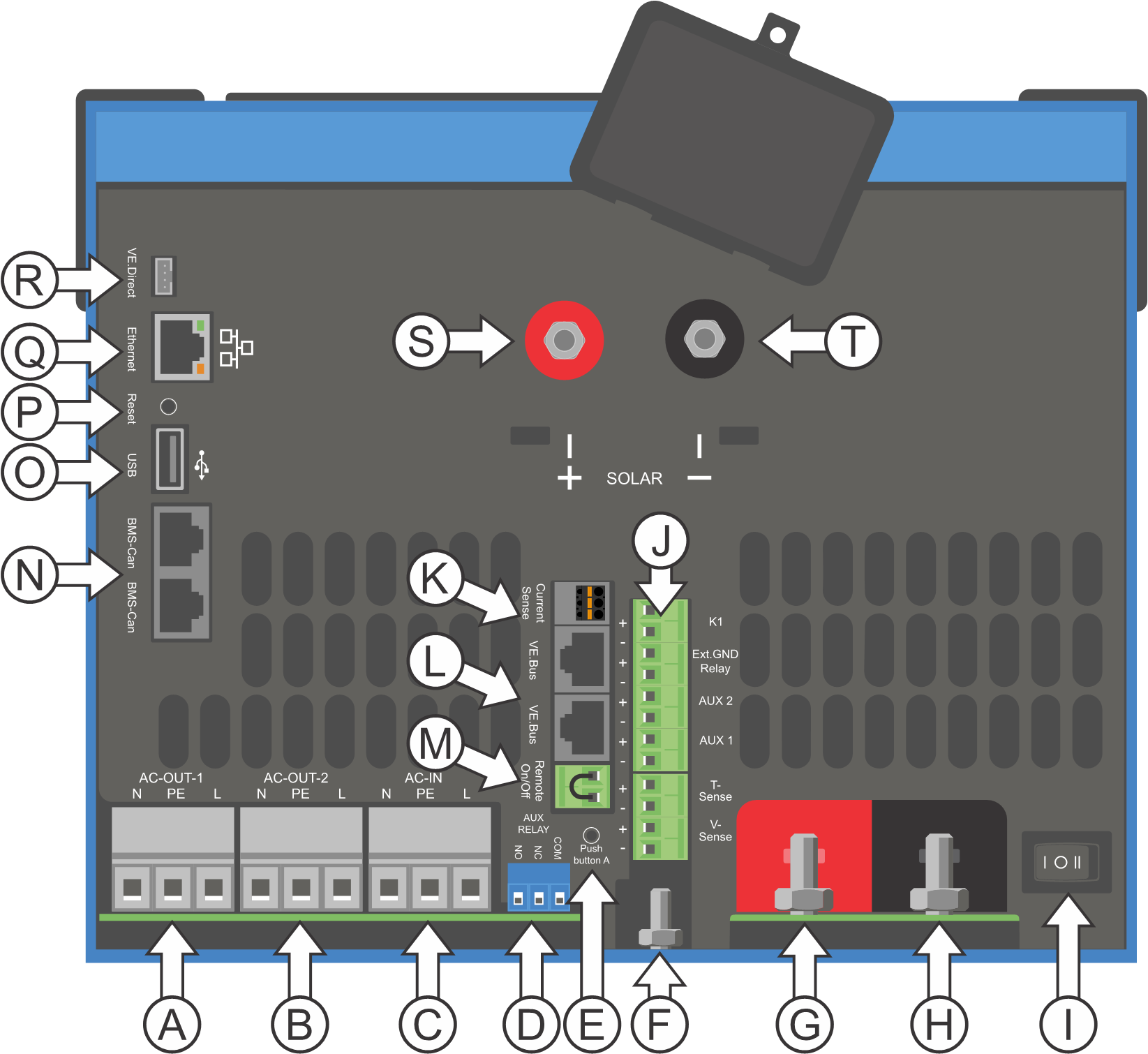

14.1. Bijlage A: Overzicht van de verbinding
Referentie | Omschrijving | Verbinding |
A | Laadaansluiting. AC-OUT-1 van links naar rechts: | N (nul), PE (aarding), L (fase) |
B | Laadaansluiting. AC-OUT-2 van links naar rechts: | N (nul), PE (aarding), L (fase) |
C | AC-ingang 1, AC-ingang 2, AC-uitgang | N (nul), PE (aarding), L (fase) |
D | Alarmcontact: van links naar rechts | NO, NC, COM. |
E | Start zonder assistants | Houd deze knop ingedrukt bij het opstarten |
F | Voornaamste aardingsverbinding | M6 (PE) |
G | Positieve aansluitng accu. | M8 |
H | Negatieve aansluiting accu. | M8 |
I | schakelaar | -:Aan, 0:Uit, =:alleen acculader |
J | Aansluitpunten van boven naar beneden: | 1. Toevoer hulpvermogen 12 V 100 mA |
2. Programmeerbare open collector uitgang (K1) 70 V 100 mA | ||
3. Externe aardingsrelais + | ||
4. Externe aardingsrelais – | ||
5. Analoog/digitaal (AUX) ingang 1 + | ||
6. Analoog/digitaal (AUX) ingang 1 - | ||
7. Analoog/digitaal (AUX) ingang 2 + | ||
8. Analoog/digitaal (AUX) ingang 2 - | ||
9. Temperatuursdetectie + | ||
10 .Temperatuursdetectie – | ||
11. Accuspanningsdetectie + | ||
12. Accuspanningsdetectie – | ||
K | Externe stroomsensor | Om de stroomsensor aan te sluiten: de draadbrug tussen de aansluitklemmen INT en COM weghalen, de rode sensordraag aansluiten op de aansluitklem EXT en de witte sensordraad aansluiten op de aansluitklem COM. |
L | 2x RJ45 VE-BUS connector | for regeling op afstand and/or parallele/driefasige werking |
M | Connector voor schakelaar op afstand | Korte aansluiting naar schakelaar ”aan”. |
N | Aangewezen BMS-Can-poort (VE.Can niet ondersteund) | |
O | USB | |
P | Resettoets | Herstart alleen het GX-kaart component |
Q | Ethernetpoort | |
R | VE.Direct-poort | |
S | M6 Plus-zonnebout | |
T | M6 Min-zonnebout |

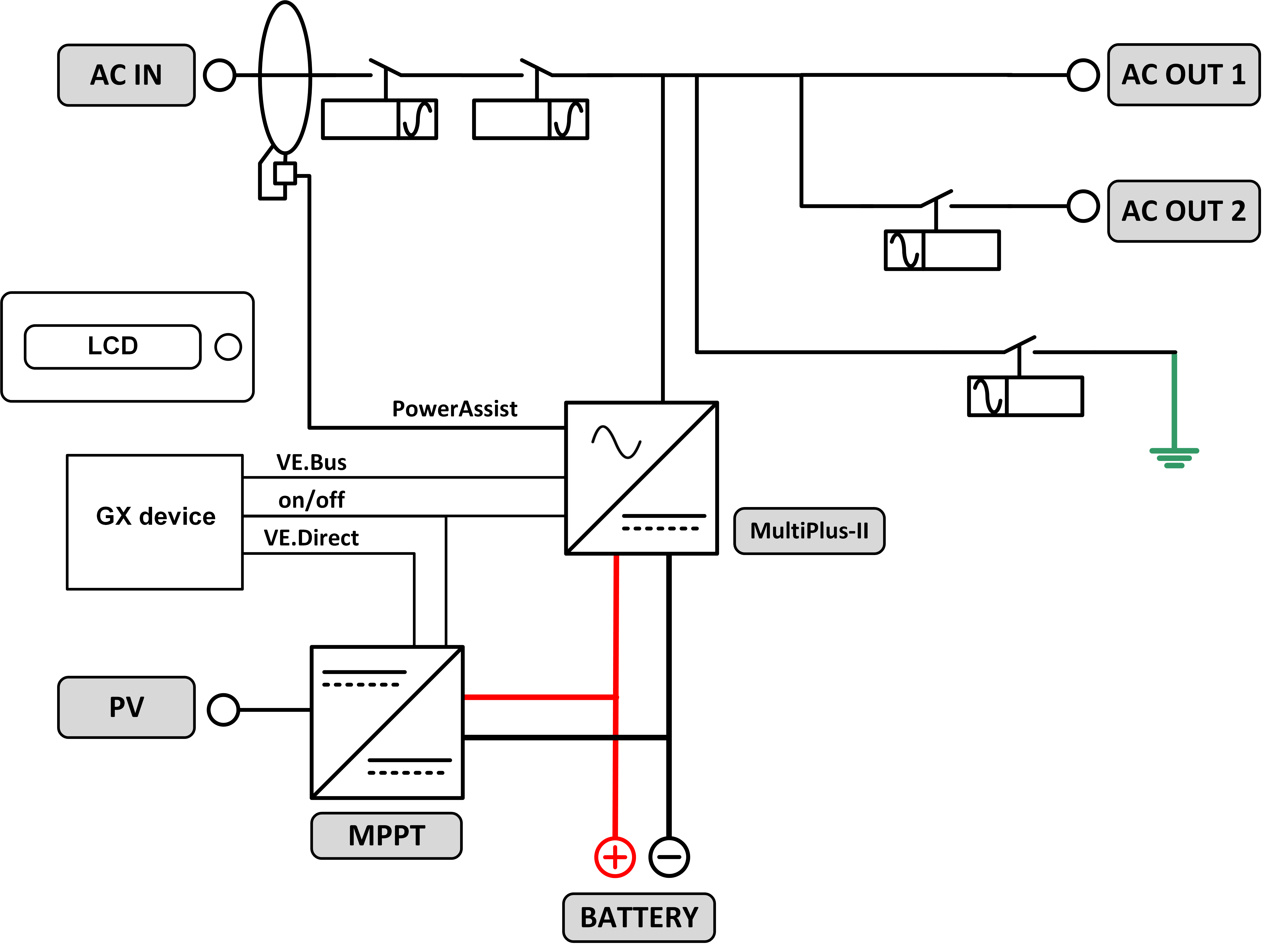

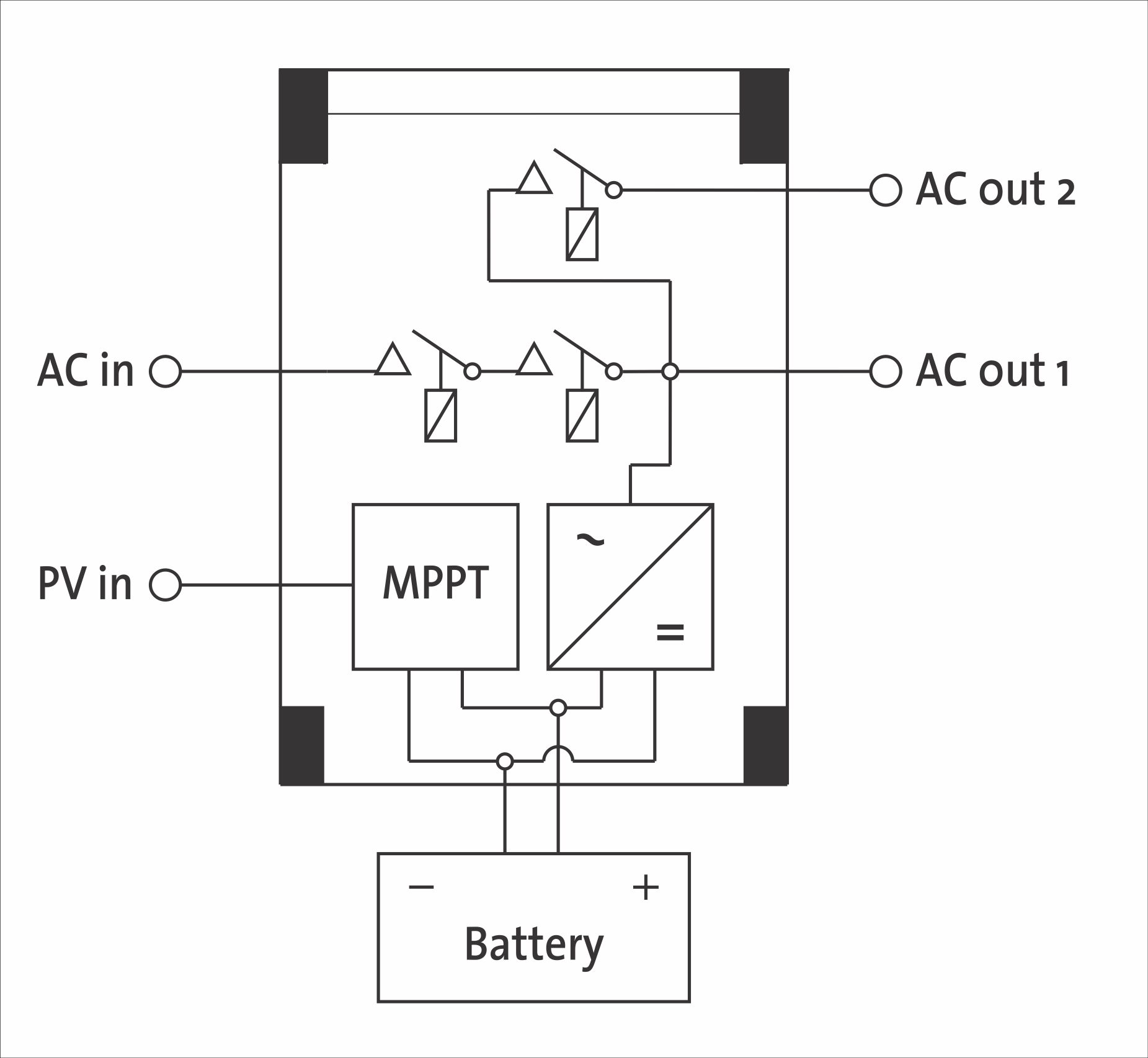

14.2. Bijlage B: Blokdiagram

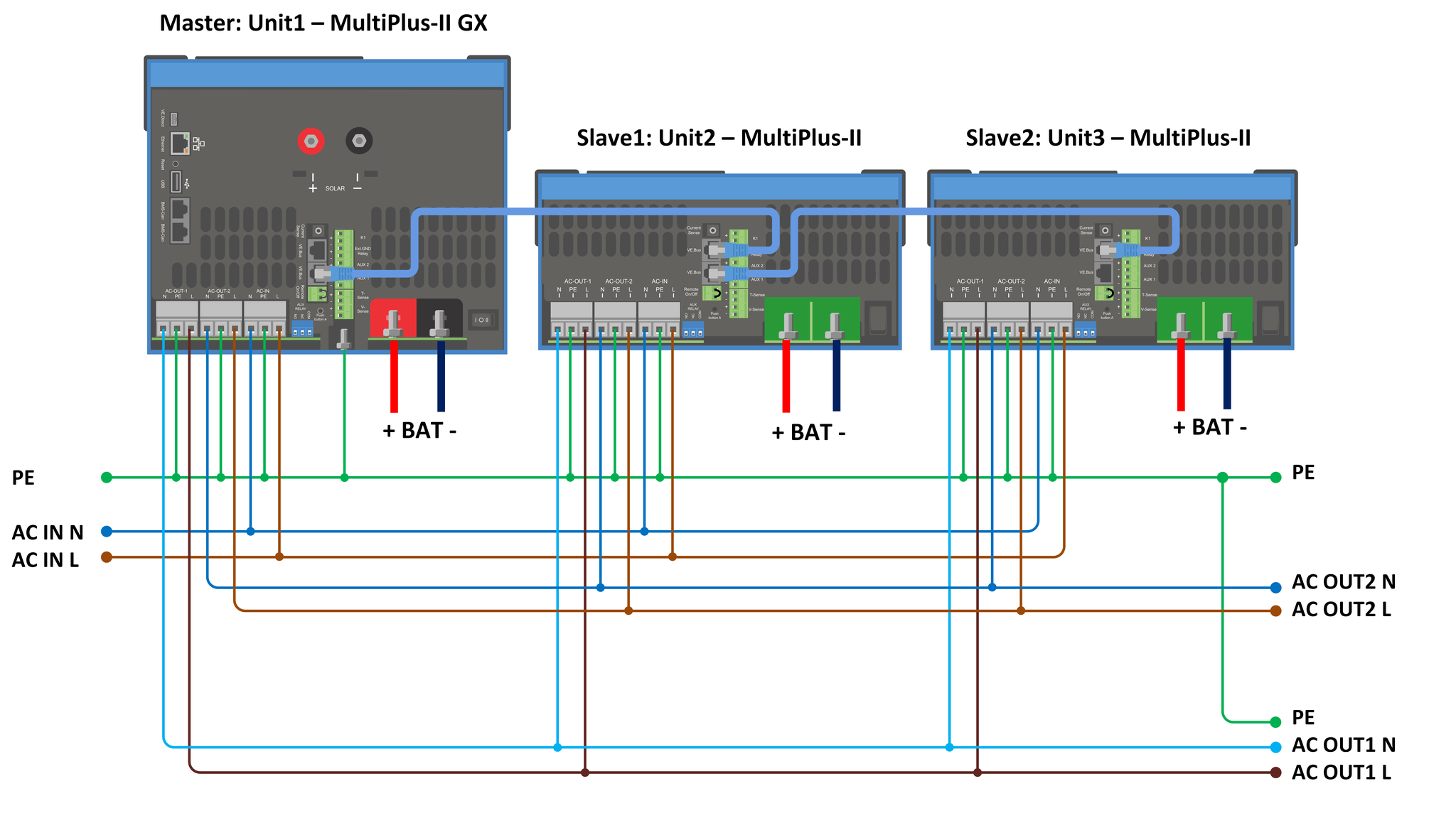

14.3. Bijlage C: Parallelle aansluitingen
Extra voorwaarden zijn vereist voor parallel geschakelde systemen - lees hier meer specifieke documentatie - https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems

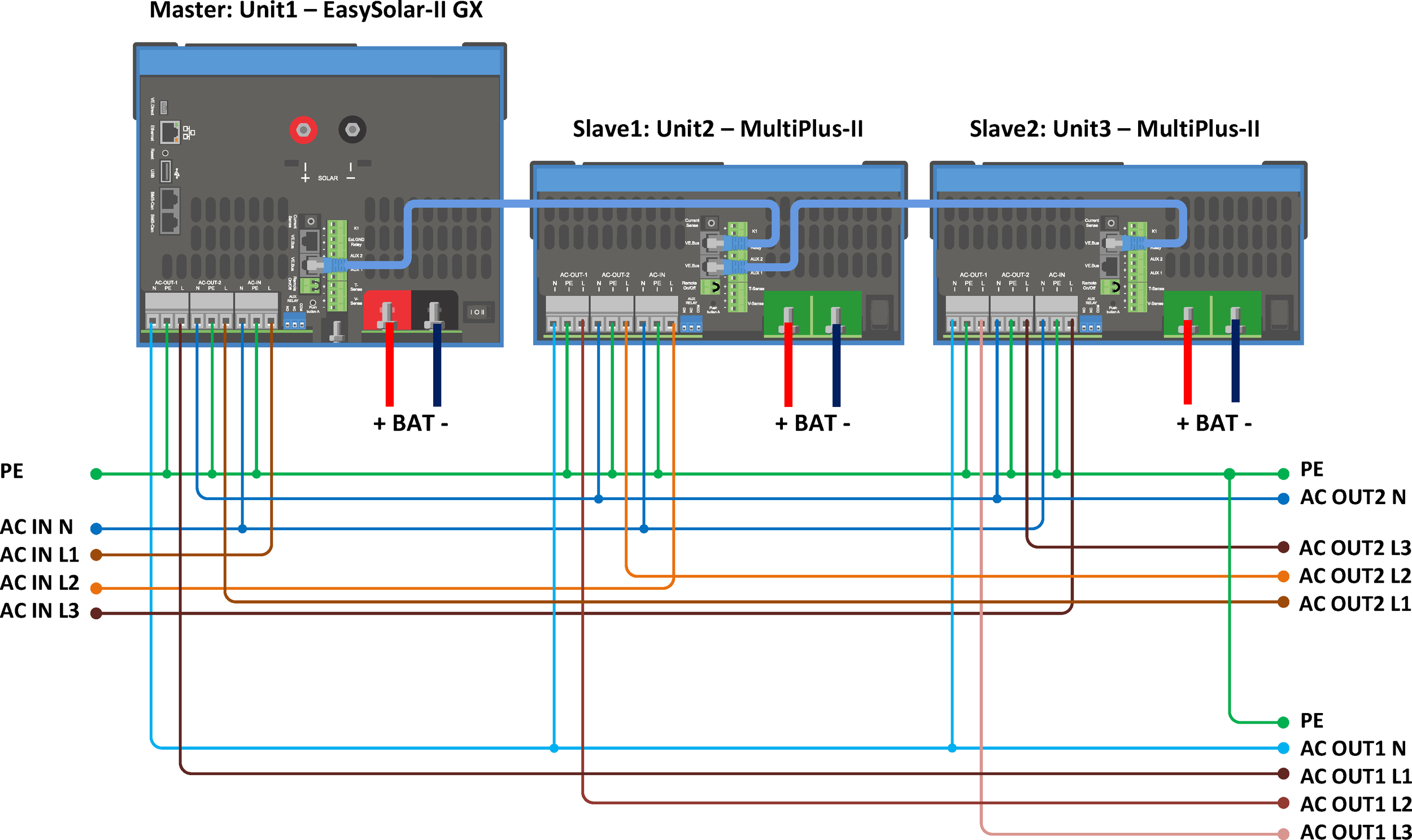

14.4. Bijlage D: Driefasenverbindingen
Extra voorwaarden zijn vereist voor driefasige systemen - lees hier meer specifieke documentatie - https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
14.5. Bijlage E: Laadkenmerk
14.5.1. Vierfasig opladen:
Bulk ingevoerd wanneer lader gestart wordt. Constante stroom wordt toegepast totdat de nominale accuspanning is bereikt, afhankelijk van temperatuur en ingangsspanning, waarna constant vermogen wordt toegepast tot het punt waar overmatige gasvorming begint (28,8 V resp. 57,6 V, temperatuurgecompenseerd).
14.5.2. Battery Safe:
De aangebrachte spanning op de accu wordt geleidelijk verhoogd totdat de ingestelde Absorptiespanning is bereikt. De Battery Safe-modus maakt deel uit van de berekende absorptietijd.
14.5.3. Absorptie
De absorptieperiode is afhankelijk van de bulkperiode. De maximale absorptietijd is de ingestelde maximale absorptietijd.
14.5.4. Druppel
Druppelspanning wordt toegepast om de accu volledig opgeladen te houden
14.5.5. Opslag
Na één dag druppelladen wordt de uitgangsspanning teruggebracht tot opslagniveau. Dit is 26,4 V resp. 52,8 V (voor 24 V en 48 V lader). Dit beperkt het waterverlies tot een minimum wanneer de accu is opgeslagen voor het winterseizoen. Na een instelbare tijd (standaard = 7 dagen) zal de lader in de Herhaalde Absorptie-modus gaan voor een instelbare tijd (standaard = één uur) om de accu te “verfrissen”.
14.6. Bijlage F: Temperatuurcompensatie
Standaard uitgangsspanningen voor Druppel en Absorptie liggen op 25 °C. Verminderde druppelspanning volgt druppelspanning en verhoogde absorptiespanning volgt absorptiespanning. In aanpassingsmodus is temperatuurcompensatie niet van toepassing.
14.7. Bijlage G: Afmetingen

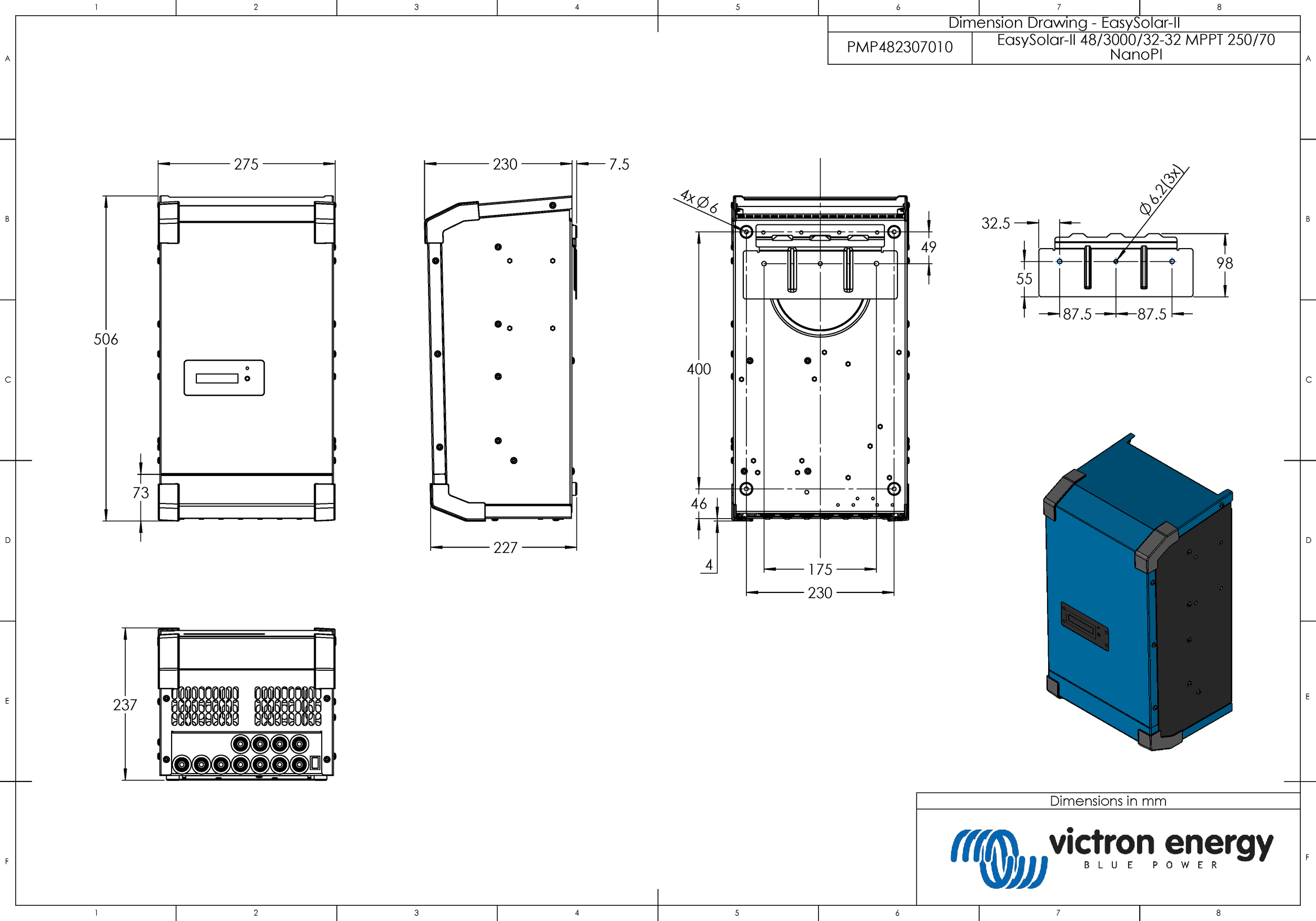

Tekening afmetingen - EasySolar-II 48/3000/35-32 MPPT 250/70 GX - PMP482307010

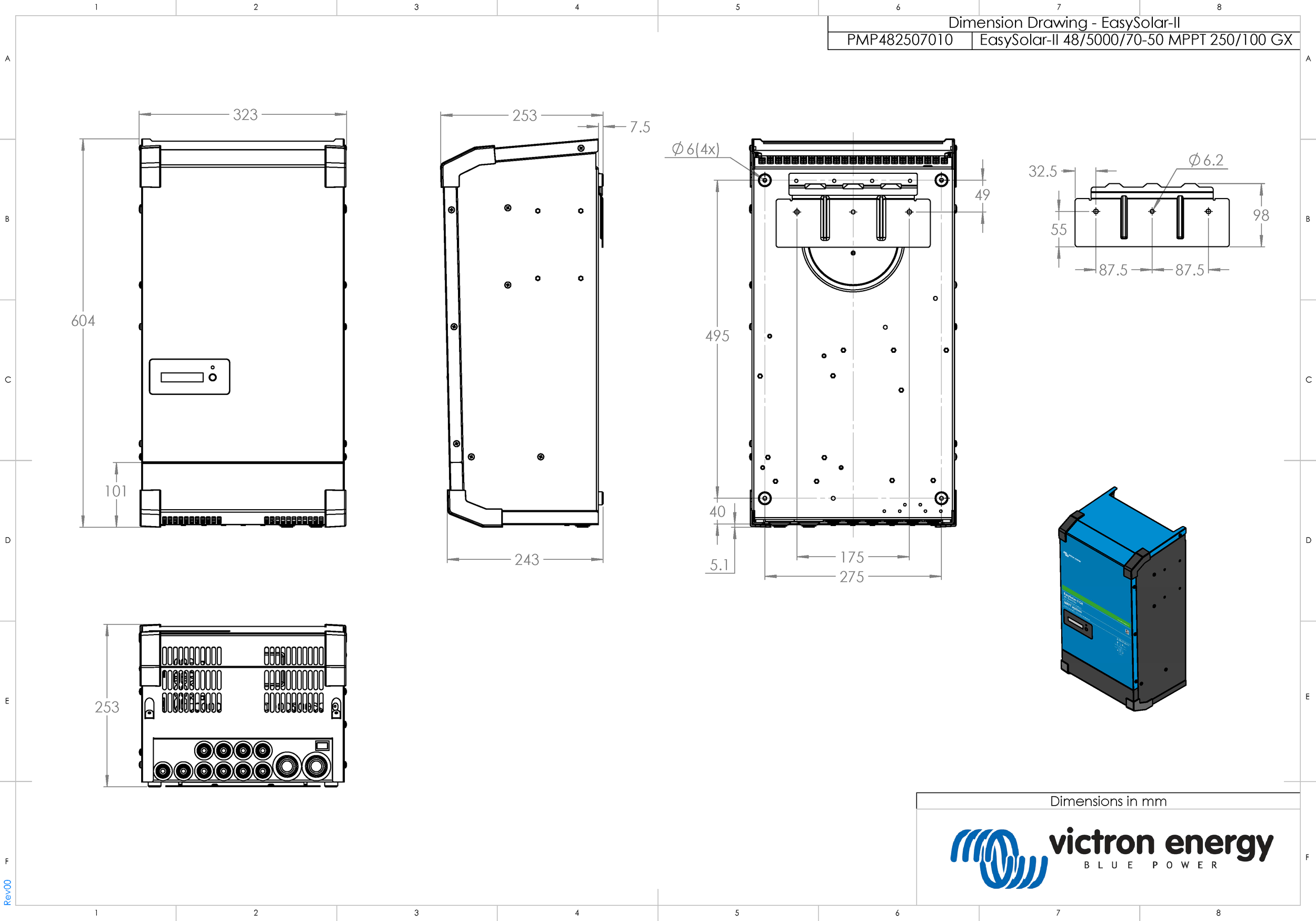

Tekening afmetingen - EasySolar-II 48/5000/70-50 MPPT 250/100 GX - PMP482507010
