16. RV-C Support
16.1. RV-C Introduktion
Från och med Venus OS v2.90 stödjer Victron RV-C-protokollet.
Vad är RV-C-protokollet?
RV-C-protokollet (Recreation Vehicle-CAN) är ett kommunikationsprotokoll baserat på CAN-buss, liknande NMEA 2000 för båtar. Det används främst i husbilar i USA för att göra det möjligt för husbilskomponenter och applikationer att kommunicera med varandra.
RV-C har två grundläggande funktioner:
RV-C-out: Möjliggör styrning och övervakning av kompatibla Victron-enheter från en RV-C-kontrollpanel.
RV-C-in: Möjliggör mottagning och visning av data från kompatibla RV-C-enheter från tredje part.
Med andra ord, när den här funktionen är aktiverad med GX-enheten kopplad till ett RV-C-nät kan en RV-C-kontrollpanel läsa Victron-data, exempelvis från en BMV eller en växelriktare/laddare och visa den för användaren eller till och med styra vissa av dem. Kompatibla RV-C-enheter visas samtidigt på GX-enheten.
RV-C bygger på SAE J1939.
16.2. Begränsningar
VE.Can-enheter
RV-C- och VE.Can-protokollen är inte kompatibla. En VE.Can-port på en GX-enhet kan konfigureras för antingen VE.Can-profilen eller RV-C-profilen, inte för båda samtidigt.
Vissa GX-enheter har endast en fullt funktionell VE.Can-port. Detta begränsar därmed vilka andra enheter som kan användas i systemet när en anslutning till RV-C krävs.
Typiska husbilsrelaterade produkter kan därmed inte användas i situationen som beskrivs nedan:
Lynx Smart BMS och Lynx BMS NG kan inte användas eftersom de måste vara anslutna via VE.Can. Använd en VE.Bus BMS istället (ansluts till VE.Bus).
Lynx SmartShunt är inte kompatibel, använd en SmartShunt istället (ansluts via VE.Direct).
MPPT-laddningsregulatorer med hög effekt måste anslutas med VE.Direct, inte via VE.Can.
Kompatibilitet med GX-enhet
Beroende på systemet design påverkar denna begränsning även valet av GX-enhet:
Color Control GX (CCGX), MultiPlus-II GX och EasySolar-II GX har endast en VE.Can-port och kan därmed konfigureras för antingen VE.Can eller RV-C, inte båda. Du kan till exempel inte använda en Lynx Smart BMS och ansluta till ett RV-C-nätverk samtidigt.
Cerbo GX och Cerbo-S GX: Samma som ovan, dessa modeller har endast en fullt funktionell VE.Can-port. Återigen är det antingen VE.Can eller RV-C, inte båda.
Notera
Obs: BMS-Can-porten på Cerbo GX är begränsad och kan inte användas som RV-C-port.
Cerbo GX MK2: Nästan identisk med Cerbo GX men med två VE.Can-portar, vilket möjliggör samtidig anslutning till både VE.Can- och RV-C-nätverken.
Venus GX: Utrustad med två VE.Can-portar, vilket möjliggör samtidig anslutning till både VE.Can- och RV-C-nätverken.
Ekrano GX: har också två VE.Can-portar. Och kan anslutas till både VE.Can och RV-C på samma gång.
16.3. Enheter som stöds
Från och med Venus v2.90 har stöd för RV-C-out lagts till i ett flertal Victron-produkter. Följande enheter stöds:
Victron-produkt | RV-C in | RV-C-ut | Anmärkningar |
|---|---|---|---|
VE.Bus-växelriktare/laddare | Ja | Växelriktar- och laddarfunktionerna kan styras separat (på/av) från RV-C. Begränsning för ingående landström kan också ställas in. | |
Laddare Smart IP43 120-240 V | Ja | Kan slås av eller på via RV-C. Begränsning för ingående landström kan konfigureras. | |
Laddare Smart IP43 230 V | Ja | Endast visning via RV-C. Kan inte styras. | |
Skylla-i och Skylla-IP44/IP65 | Ja | Kräver två fullt funktionella Can-bussgränssnitt. Stöds i nuläget endast av Venus GX, Cerbo GX MK2 och Ekrano GX. | |
VE.Direct-växelriktare | Ja | ||
Växelriktare Smart och Växelriktare RS | Ja | ||
Solcellsladdare inkl. MPPT RS | Ja | ||
Orion XS | Ja | Endast vid laddning från generator | |
Batterier:
| Ja | ||
Tankar: Tanknivådata stöds från följande ingångskällor:
| Ja | ||
RV-C tanksensorer
| Ja | ||
Automatisk start/stopp av generator | Ja | Växla endast alternativet autostart | |
Batterier från tredje part
| Ja |
16.4. RV-C Konfigurering
RV-C konfigureras via GX-enheten:
När RV-C-profilen har valts aktiveras den och den tidigare valda profilen inaktiveras (associerad utrustning som VE.Can-enheter blir otillgängliga i användargränssnittet). |    |
16.4.1. Konfigurering av RV-C-out-enheter
RV-C-out-enheter kan konfigureras från enhetsundermenyn i VE.Can-portmenyn. | |
Enhetsundermenyn innehåller alla enheter i RV-C-nätet, inklusive RV-C-out-enheter. De senare identifieras genom sin [VRM#instans] som kan användas för att fastställa de ”verkliga” enheterna från GX-enhetens rotmeny. Hexadecimalen till höger är källadressen. |  |
När du går in i undermenyn på en RV-C-enhet ser du allmän RV-C-enhetsinformation och, än viktigare, konfigurationsmenyn om du skrollar längst ner på sidan. För att kunna se konfigurationsmenyn krävs minst användar- och installatörsåtkomstnivå, se avsnittet Menystruktur och konfigurerbara parametrar. |  |
Instansen för de motsvarande DGN-filerna kan ändras i konfigurationsundermenyn. |  |
16.5. Enhetsstöd för Garnet SeeLevel II 709-RVC och Victron GX
Med RV-C-stöd i Venus OS är det också möjligt att använda Garnet SeeLevel 709-RVC och SeeLevel Soul för att visa tanknivådata både på GX-enheten och i VRM. Alla 709-RVC-modeller och SeeLevel Soul är kompatibla med GX.
Begränsningar
När en CAN-bussport på en GX-enhet är konfigurerad för RV-C kan de inte användas samtidigt för VE.Can eller NMEA 2000-funktioner. Det är antingen VE.Can/NMEA eller RV-C, inte båda på samma port.
Enheter som Venus GX, Cerbo GX MK2 och Ekrano GX, som har två fullt funktionella VE.Can-portar, stödjer körning av VE.Can och RV-C parallellt.
Om RV-C blockerar viktig VE-Can-anslutning på din GX-enhet rekommenderar vi att du använder Garnet SeeLevel 709 N2K istället, som kommunicerar med NMEA 2000 och slipper undan dessa begränsningar.
Tanknivåer som visas på GX-enheten (och VRM) visas endast som procent: Systemet visar inte volym i liter, gallon eller andra enheter.
16.5.1. Anslutning av Garnet SeeLevel II 709-RVC tanknivåsensor till en GX-enhet
Före anslutning till en GX-enhet, säkerställ att Garnet SeeLevel 709-RVC är installerad och konfigurerad enligt Garnets installationsinstruktioner.
GX-enheten kräver en RJ45-kontakt på dess VE.Can-port medan Garnet SeeLevel-panelen oftast tillhandahåller antingen:
En flerstiftig RV-C kontakt eller
En kopplad anslutning med en svart, en blå och en vit kabel.
För att ansluta de två måste en adapterkabel tillverkas baserat på de angivna stiftutläggningarna nedan.
En vanlig CAT5 Ethernet-kabel är väl lämpad för detta ändamål. Den ena änden av kabeln klipps av och ansluts till Garnet-panelens ledningar, medan RJ45-kontakten behålls i änden som ansluts till GX-enheten.
Färgkoder för trådar för Garnet-panel. | RV-C kontakt | Victron VE.Can RJ45 | Färgkoder för trådar i CAT5 Ethernet | Signal |
|---|---|---|---|---|
Svart | 4 | 3 | Grön/Vit | Jord |
Blå | 3 | 8 | Brun | CAN-L |
Vit | 2 | 7 | Brun/Vit | CAN-H |
 |

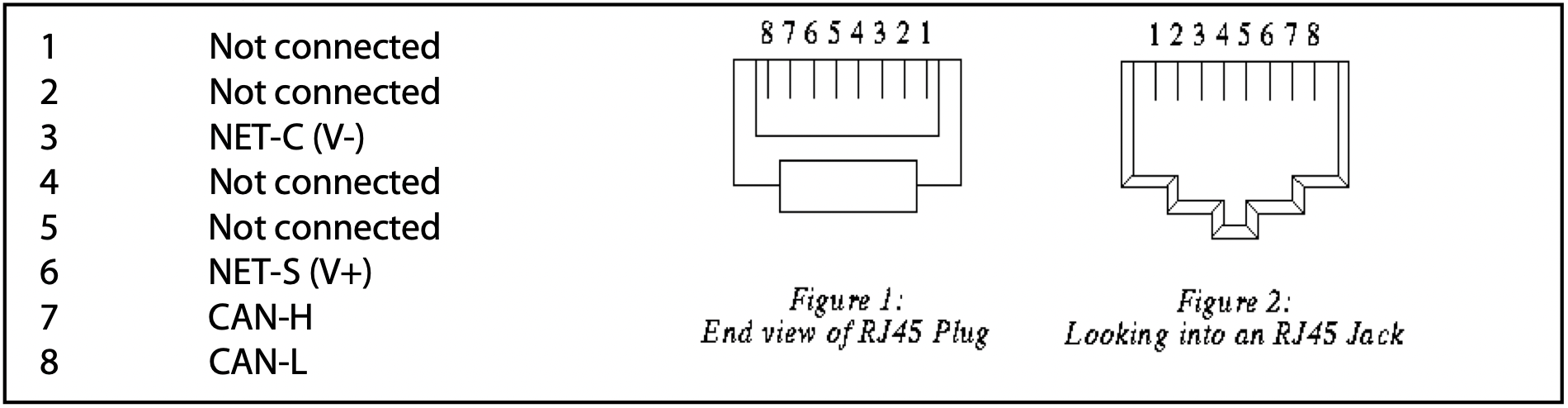

Stiftschema för Victron VE.Can
16.5.2. Installation och konfigurering
Koppla kabeln från Garnet-panelen till GX-enheten.
Säkerställ att både Garnet-panelen och GX-enheten är avstängda.
Anslut RJ45-kontakten till VE.Can-porten på GX-enheten och den andra änden av adapterkabeln till Garnet-panelen.
Kontrollera busstermineringen.
För GX-enheten: använd den medföljande blåa VE.Can Rj45-terminatorn.
Korrekt bussterminering är obligatorisk, särskilt för Garnet SeeLevel om det är den enda RV-C-enheten på bussen.
När allt är anslutet kan båda enheterna sättas på.
Slutför inställningen genom att följa stegen i kapitlet om RV-C-konfiguration för att konfigurera VE.Can-porten för RV-C-profilen.
