Die Blue Smart IP67 Charger-Produktreihe ist für die dauerhafte Montage mithilfe der Montagelaschen an der Unterseite des Ladegeräts ausgelegt.
Wählen Sie einen geeigneten und sicheren Standort für das Ladegerät auf einem nicht brennbaren Untergrund mit mindestens 10 cm Abstand um das Ladegerät herum und guter natürlicher Luftzirkulation/Belüftung. Installieren oder platzieren/betreiben Sie das Ladegerät nicht auf der Batterie, direkt über der Batterie oder in einem abgeschlossenen Fach mit der Batterie.
Montieren Sie das Blue Smart IP67 Charger vertikal mit dem Gleichstromkabel und dem Wechselstromkabel nach unten; sichern Sie es mit geeigneten Flachkopfschrauben durch die Befestigungsbohrungen.

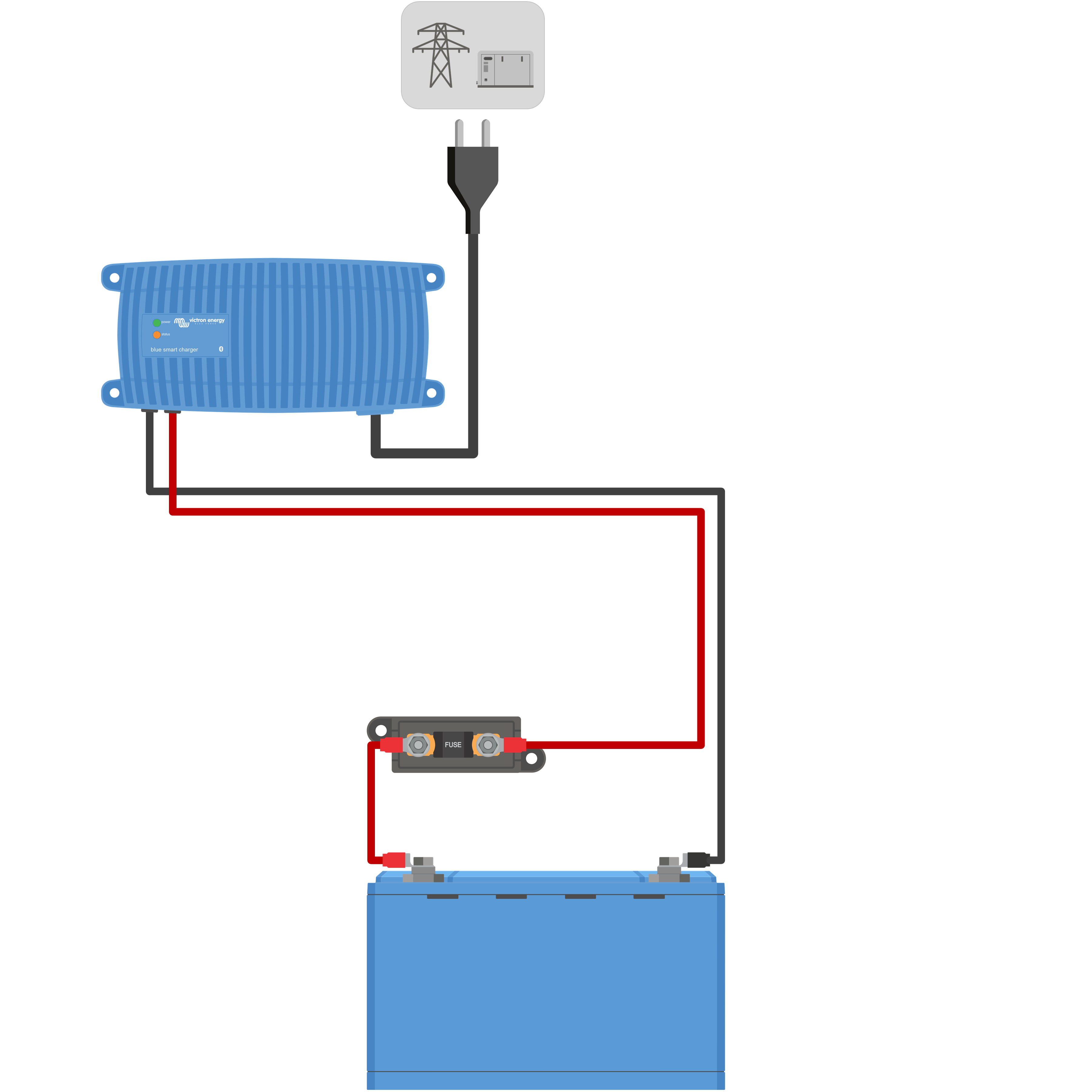

Schließen Sie das Gleichstromkabel (fest mit dem Ladegerät verbunden) an die Batterie oder den Verteilerbus des Gleichstromsystems an. Bei Bedarf kann das mitgelieferte Gleichstromkabel gekürzt und/oder neu angeschlossen werden, um es an die Installation anzupassen.
Es gibt spezielle Anweisungen für die Kabelverbindung zum Aufladen einer in einem Fahrzeug installierten Batterie. Weitere Informationen finden Sie im Abschnitt „Installation > Verkabelung“.
Schließen Sie das Wechselstromkabel des Blue Smart IP67 Charger an eine Steckdose an. Nach kurzer Verzögerung leuchtet die Betriebs-LED auf und die Status-LED beginnt schnell zu blinken.
Wählen Sie den Lademodus und die Ladestrombegrenzung, die für den Typ und die Kapazität der Batterie am besten geeignet sind.
Einrichtung über VictronConnect:
Öffnen Sie mit einem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet) die VictronConnect App und suchen Sie das Blue Smart IP67 Charger in der Geräteliste auf der lokalen Seite. Stellen Sie dann eine Verbindung zum Gerät her (der Standard-PIN-Code befindet sich auf einem Etikett auf dem back des Ladegeräts oder versuchen Sie es mit 000000, wenn kein Etikett vorhanden ist).
Wählen Sie das Symbol Einstellungen (Zahnrad in der oberen rechten Ecke), um die Einstellungsseite aufzurufen.

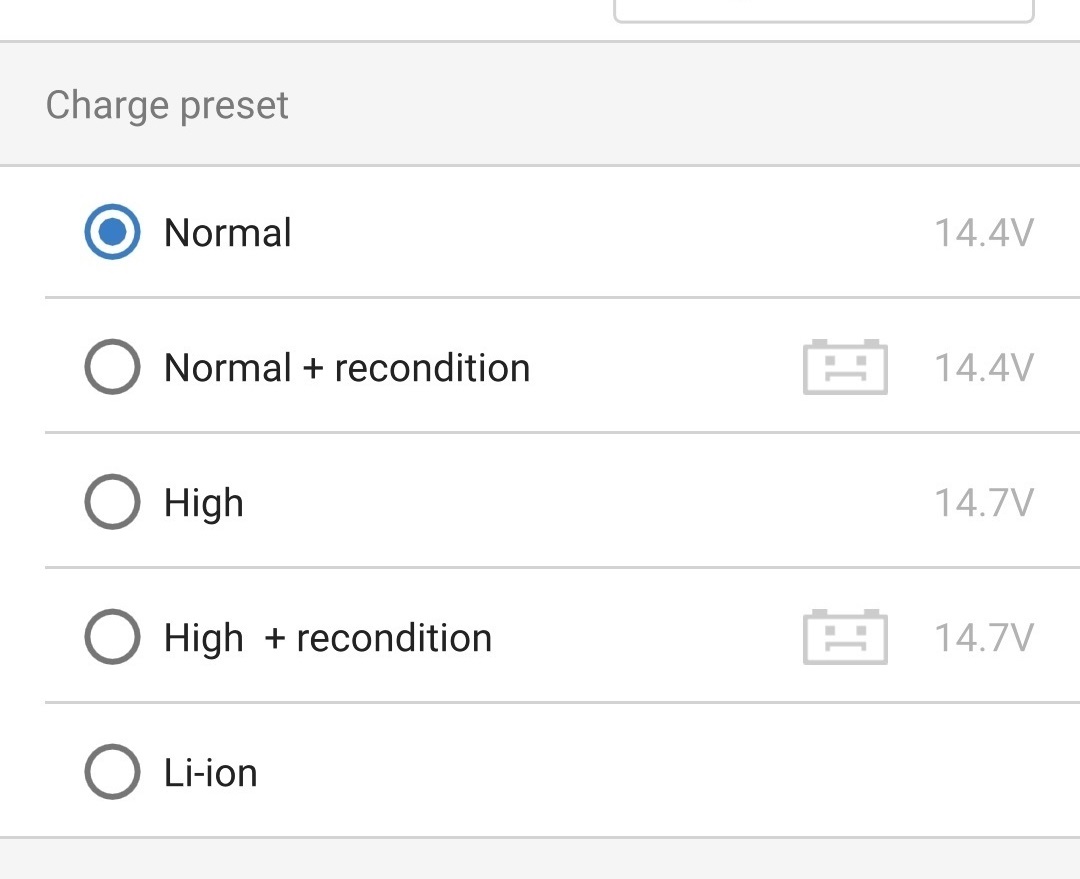

Wählen Sie den am besten geeigneten integrierten Lademodus (Normal, Normal + Wiederherstellung, Hoch, Hoch + Wiederherstellung oder Lithium-Ionen) aus dem Menü für die Ladevoreinstellung aus.
Wenn der maximale Nennladestrom zu hoch ist, aktivieren Sie den Niedrigstrommodus. Anweisungen hierzu finden Sie im Abschnitt „Einrichtung > Einrichtung mit VictronConnect“.
Alle Einstellungen werden gespeichert und gehen nicht verloren, wenn das Ladegerät vom Stromnetz oder der Batterie getrennt wird.
Wenn die STATUS-LED langsam blinkt, ist das Ladegerät in die Konstantspannungsphase übergegangen (die Konstantstromphase ist abgeschlossen); die Batterie ist zu etwa 80 % geladen (oder >95 % bei Li-Ionen-Batterien) und kann bei Bedarf wieder in Betrieb genommen werden.
Wenn die STATUS-LED leuchtet, ist das Ladegerät in die Float-Phase übergegangen (die Absorptionsphase ist abgeschlossen); die Batterie wird vollständig (100 %) geladen und ist bereit, wieder in Betrieb genommen zu werden.
Wenn die STATUS-LED nicht mehr leuchtet, ist das Ladegerät in den Speichermodus übergegangen (die Ladeerhaltungsphase ist abgeschlossen). Um die Batterie auf voller Ladung zu halten, kann die Batterie über einen längeren Zeitraum fortlaufend geladen werden.
Um den Ladevorgang zu beenden, trennen Sie die Stromversorgung vom Wechselstromkabel.
