Blue Smart IP65 Charger

5. Встановлення

У цьому розділі:

5.1. Монтаж

Вироби лінійки Blue Smart IP65 Charger призначені для використання як переносний зарядний пристрій; їх також можна встановлювати стаціонарно за допомогою монтажних виступів, передбачених на опорній поверхні зарядного пристрою.

Перед встановленням, з метою визначення найбільш придатного й безпечного місця встановлення, слід розглянути такі аспекти:

  1. Встановіть зарядний пристрій у місці з достатньою природною циркуляцією повітря/вентиляцією; у разі обмеженого потоку повітря розгляньте можливість встановлення додаткового охолоджувального вентилятора.

  2. Навколо зарядного пристрою має бути достатній вільний простір; рекомендується забезпечити зазор не менш ніж 100 мм зверху і знизу пристрою.

  3. Встановіть зарядний пристрій на основу з негорючого матеріалу й переконайтесь, що поблизу немає чутливих до нагрівання предметів; зарядний пристрій може нагріватися під час нормальної роботи.

  4. Встановіть зарядний пристрій у місці, захищеному від впливу факторів довкілля, таких як вода, підвищений рівень вологи та пилу, а також на достатній відстані від будь-яких легкозаймистих рідин або газів.

  5. Не встановлюйте та не використовуйте зарядний пристрій безпосередньо над акумулятором на акумуляторі або в герметично замкненому акумуляторному відсіку; акумулятори можуть вивільняти вибухові гази.

  6. Не накривайте зарядний пристрій і не ставте на нього інші предмети.

У разі стаціонарного встановлення, закріпіть Blue Smart IP65 Charger вертикально так, щоб кабелі живлення змінного струму були спрямовані вниз; закріпіть відповідними гвинтами через монтажні отвори.

Для кріплення пристрою використовуйте гвинти із циліндричною/фланцевою головкою (не використовуйте гвинти з потайною/конічною головкою), зовнішній діаметр яких добре відповідає розміру отворів/пазів у фланцях пристрою (макс. зовнішній діаметр гвинта ~3 мм).

Для полегшення встановлення рекомендується нещільно «навісити» пристрій на 2 верхніх гвинти (залишивши головки гвинтів на відстані ~3 мм від поверхні), потім додати 2 нижні гвинти, після чого надійно затягнути всі 4 гвинти.

Не затягуйте кріпильні гвинти з надмірним зусиллям (оскільки кріпильні фланці зроблені з пластику).

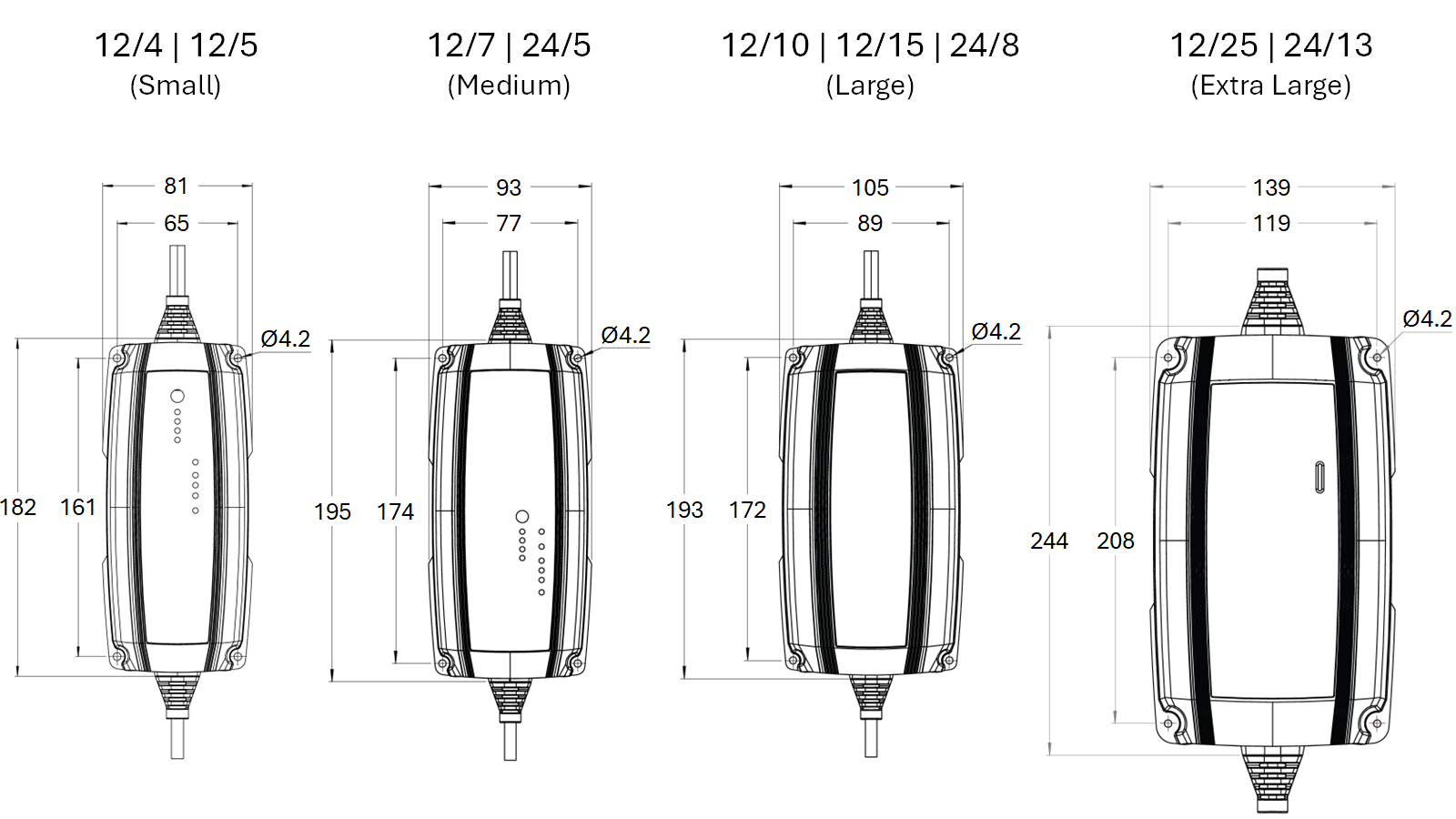

Монтажні розміри показані на кресленні нижче:


5.2. Монтаж електропроводки

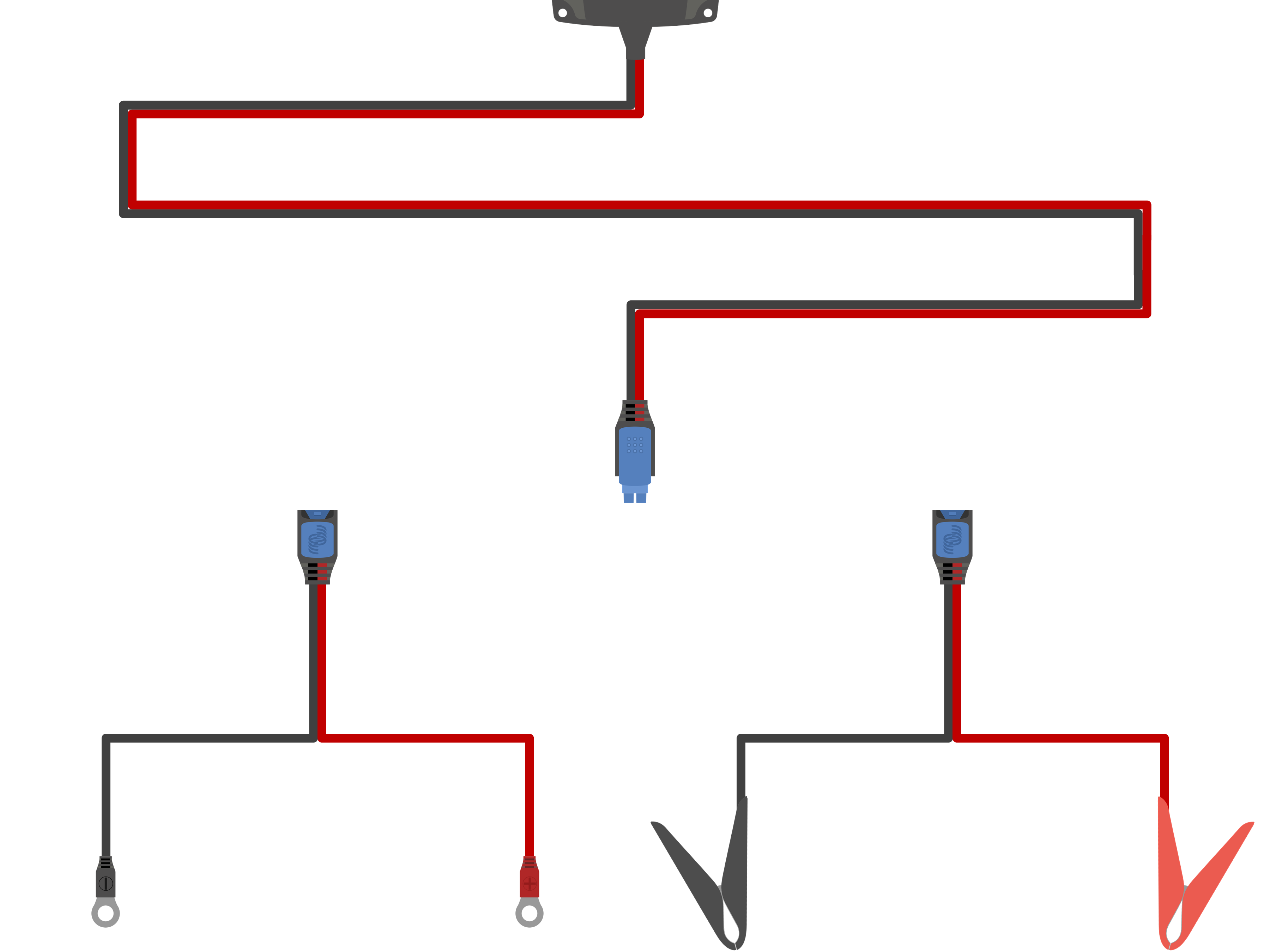

  1. Пристрої Blue Smart IP65 Charger постачаються з незнімним кабелем постійного струму і змінними з’єднувачами для під’єднання до акумулятора/шини постійного струму; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки > Кабель постійного струму».

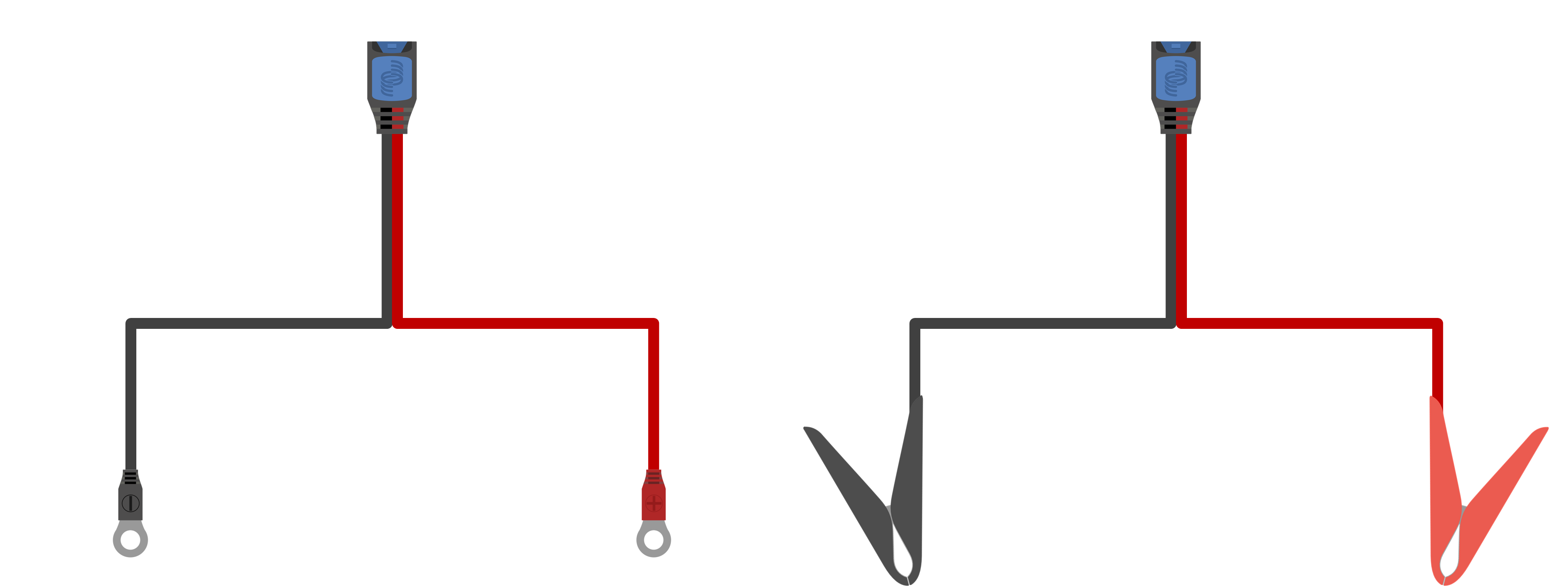

    1. Виберіть змінний з’єднувач для під’єднання кабелю постійного струму до акумулятора для вашої системи; разом із зарядним пристроєм постачаються кільцеві наконечники M8 і затискачі для акумулятора.

      Інші змінні з’єднувачі для під’єднання кабелю постійного струму до акумулятора та подовжувальні кабелі замовляються окремо; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки > Кабель постійного струму».

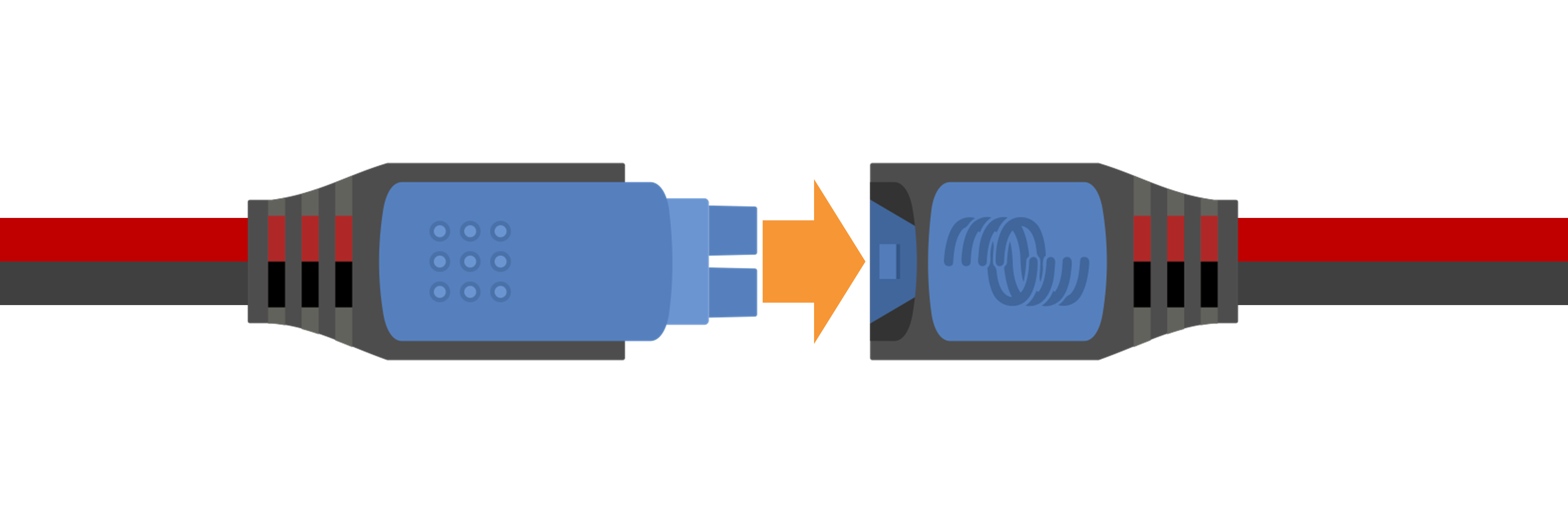

    2. Під’єднайте потрібний з’єднувач для акумулятора до незнімного кабелю постійного струму зарядного пристрою; стисніть відповідні частини з’єднувача так, щоб синій фіксатор повністю заклацнувся.

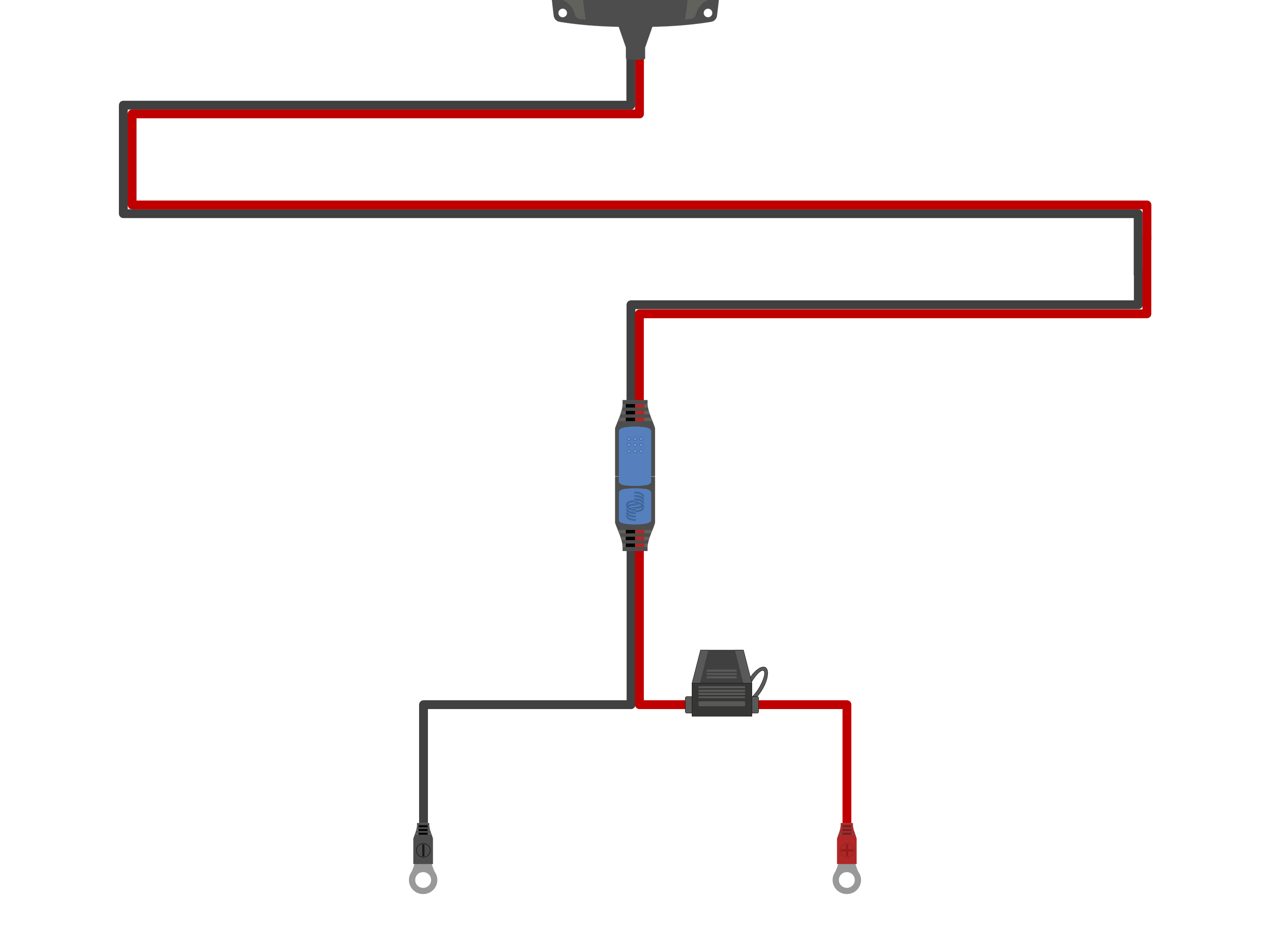

  2. У разі необхідності встановіть у лінію постійного струму між пристроєм Blue Smart IP65 Charger і акумулятором/акумуляторами (якомога ближче до акумулятора/акумуляторів) запобіжник або автоматичний вимикач із відповідним номінальним струмом; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки > Захист від перевантаження за струмом».


  3. Під’єднайте кабель постійного струму до акумулятора/акумуляторів або розподільної шини системи постійного струму; дотримуйтесь інструкцій, що стосуються вашого типу встановлення.

    1. У разі стаціонарної системи або заряджання акумулятора з демонтажем із транспортного засобу/обладнання:

      1. Перед від’єднанням будь-якого кабелю від акумулятора/розподільної шини системи постійного струму та під’єднанням зарядного пристрою до клем акумулятора/розподільної шини системи постійного струму переконайтесь, що система постійного струму повністю вимкнена (усі навантаження постійного струму та джерела живлення вимкнені/від’єднані).

      2. Під’єднайте плюсовий кабель постійного струму (із червоною ізоляцією) до плюсової (+) клеми, а мінусовий кабель постійного струму (із чорною ізоляцією) до мінусової (-) клеми; переконайтесь, що кабелі під’єднані з дотриманням правильної полярності.

      3. Затягніть усі елементи кріплення електропроводки з дотриманням зазначеного виробником моменту затягування, використовуючи відповідний динамометричний ключ і головку/насадку для викрутки.

    2. У разі тимчасового встановлення для заряджання акумулятора на автомобілі, у якому до шасі під’єднаний мінусовий (-) полюс акумулятора (традиційна система):

      1. Спершу під’єднайте плюсовий кабель постійного струму/затискач акумулятора (із червоною ізоляцією) безпосередньо до плюсової (+) клеми акумулятора.

      2. Потім під’єднайте мінусовий кабель постійного струму/затискач акумулятора (із чорною ізоляцією) до придатної точки заземлення на шасі автомобіля (а не безпосередньо до мінусової клеми акумулятора).

      3. Під час від’єднання зарядного пристрою, від’єднуйте кабелі постійного струму/затискачі акумулятора в порядку, зворотному до під’єднання.

    3. У разі тимчасового встановлення для заряджання акумулятора на автомобілі, у якому до шасі під’єднаний плюсовий (+) полюс акумулятора (нестандартна система):

      1. Спершу під’єднайте мінусовий кабель постійного струму/затискач акумулятора (із чорною ізоляцією) безпосередньо до мінусової (-) клеми акумулятора.

      2. Потім під’єднайте плюсовий кабель постійного струму/затискач акумулятора (із червоною ізоляцією) до придатної точки заземлення на шасі автомобіля (а не безпосередньо до плюсової клеми акумулятора).

      3. Під час від’єднання зарядного пристрою, від’єднуйте кабелі постійного струму/затискачі акумулятора в порядку, зворотному до під’єднання.

  4. Під’єднайте кабель живлення змінного струму пристрою Blue Smart IP65 Charger до розетки; після невеликої затримки почне блимати світлодіод TEST (ПЕРЕВІРКА), який блиматиме (до 2 хвилин), поки зарядний пристрій визначатиме, чи відбувається заряджання акумулятора.


Примітка

У розділі «Встановлення > Схеми» для довідки наведені приклади електричних схем для більшості типових систем.

5.2.1. Кабель постійного струму

Пристрої серії Blue Smart IP65 Charger постачаються з незнімним кабелем постійного струму і змінними з’єднувачами для під’єднання до акумулятора/шини постійного струму; разом із зарядним пристроєм постачаються кільцеві наконечники M8 і затискачі для акумулятора.


Також доступні такі змінний з’єднувач для під’єднання кабелю постійного струму до акумулятора (замовляються окремо):

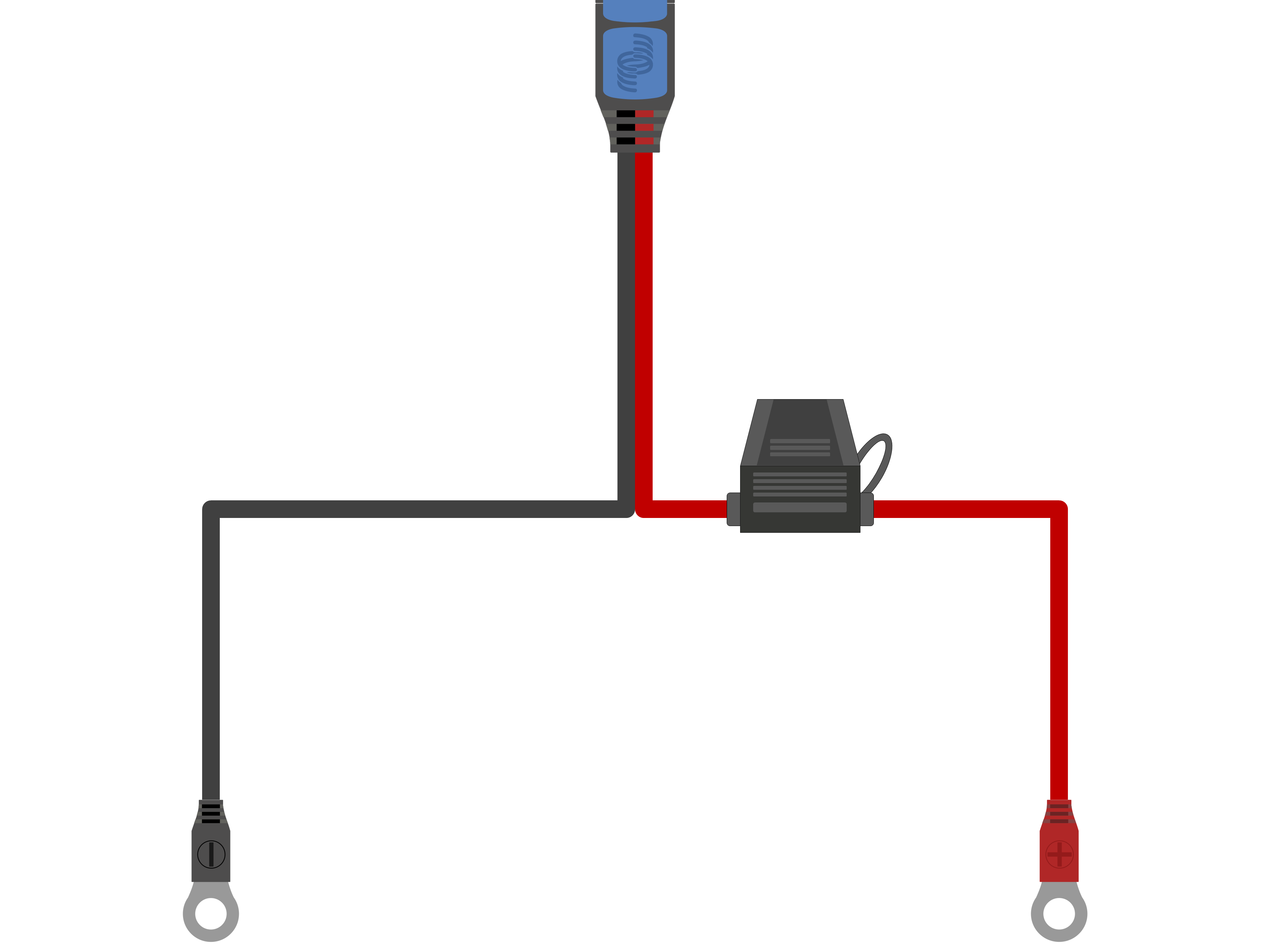

  1. Кільцеві наконечники M6 з вбудованим запобіжником ATO (включно із запобіжником на 30 А) — номер деталі для замовлення: BPC900100014

  2. Кільцеві наконечники M8 з вбудованим запобіжником ATO (включно із запобіжником на 30 А) — номер деталі для замовлення: BPC900110014

  3. Швидкознімний з’єднувач з індикатором для акумуляторів на 12 В із кільцевими наконечниками M8 і вбудованим запобіжником ATO (включно із запобіжником на 30 А, тільки для використання зі свинцево-кислотними акумуляторами) — номер деталі для замовлення: BPC900120114

  4. Індикаторна панель для акумуляторів на 12 В із кільцевими наконечниками M8 і вбудованим запобіжником ATO (включно із запобіжником на 30 А, тільки для використання зі свинцево-кислотними акумуляторами) — номер деталі для замовлення: BPC900110114

  5. Пружинні затискачі («крокодили») із вбудованим запобіжником ATO (включно із запобіжником на 30 А) — номер деталі для замовлення: BPC900400014

  6. Вилка для автомобільного прикурювача на 12 В з вбудованим запобіжником M205 (включно зі швидкодіючим запобіжником M205 на 16 А) — номер деталі для замовлення: BPC900300014

  7. Магнітний конектор MagCode, 12 В (макс. 15 А) — номер деталі для замовлення: BPC900500014

  8. Магнітний конектор MagCode Power Port (макс. 15 A) — номер деталі для замовлення: BPC900520014

  9. Подовжувач 2 м — номер деталі для замовлення: BPC900200014

У таблиці нижче наведені значення перерізу/калібру кабелю постійного струму, що постачається з кожною моделлю Blue Smart IP65 Charger:

5.2.2. Захист від перевантаження за струмом

Для забезпечення надійності й безпечної експлуатації рекомендується встановити в лінію постійного струму між пристроєм Blue Smart IP65 Charger і акумулятором/акумуляторами (якомога ближче до акумулятора/акумуляторів) запобіжник або автоматичний вимикач із відповідним номінальним струмом; це особливо важливо для стаціонарних систем.

Основним призначенням запобіжника або автоматичного вимикача біля акумулятора/акумуляторів (джерела енергії) є захист кабелю та системи від перевантаження за струмом, наприклад, у разі короткого замикання в кабелі постійного струму. Запобіжник або автоматичний вимикач, встановлений у зарядному пристрої або біля нього, не зможе забезпечити захист від короткого замикання на незахищеній довжині кабелю.

Коли в кабелі постійного струму між акумулятором/акумуляторами й зарядним пристроєм стається коротке замикання, акумулятор/акумулятори здатні навести надзвичайно високий струм у кабелі постійного струму, що може призвести до сильного перегрівання кабелю та виникнення пожежі, якщо акумулятор/акумулятори (джерело енергії) не будуть негайно від’єднані за допомогою відповідного запобіжника або автоматичного вимикача.

Зверніть увагу, що для пристроїв Blue Smart IP65 Charger доступні інші змінні з’єднувачі для під’єднання кабелю постійного струму до акумулятора (замовляються окремо), включно з кабелями з вбудованим запобіжником; додаткова інформація наведена в розділі «Встановлення > Монтаж електропроводки > Кабель постійного струму».


У таблиці нижче наведені рекомендовані значення номінального струму запобіжника/автоматичного вимикача для різних моделей зарядного пристрою:

Примітка

Наведені вище рекомендовані значення номінального струму запобіжника/автоматичного вимикача зазначені для таких умов: мінімальне значення — 75 % від максимального нормального робочого струму, максимальне значення — максимальне допустиме навантаження за струмом для кабелю постійного струму відповідного перерізу/калібру; ці рекомендації мають загальний характер і не враховують особливостей усіх варіантів встановлення та/або типів запобіжників/автоматичних вимикачів. Доручіть вибір запобіжника/автоматичного вимикача для специфічних та/або складних систем сертифікованому монтажнику.

5.3. Схеми з’єднань

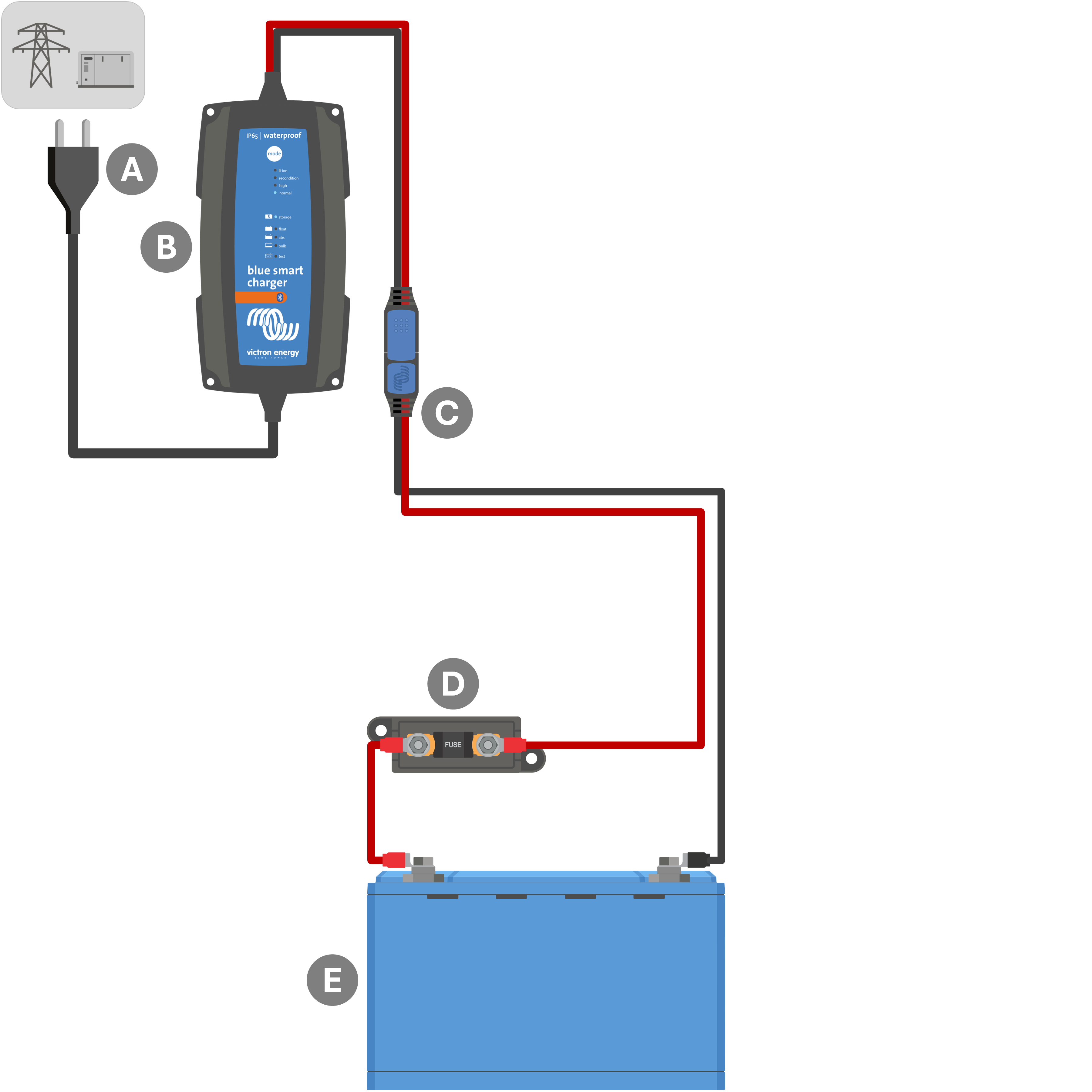

5.3.1. Базовий варіант встановлення

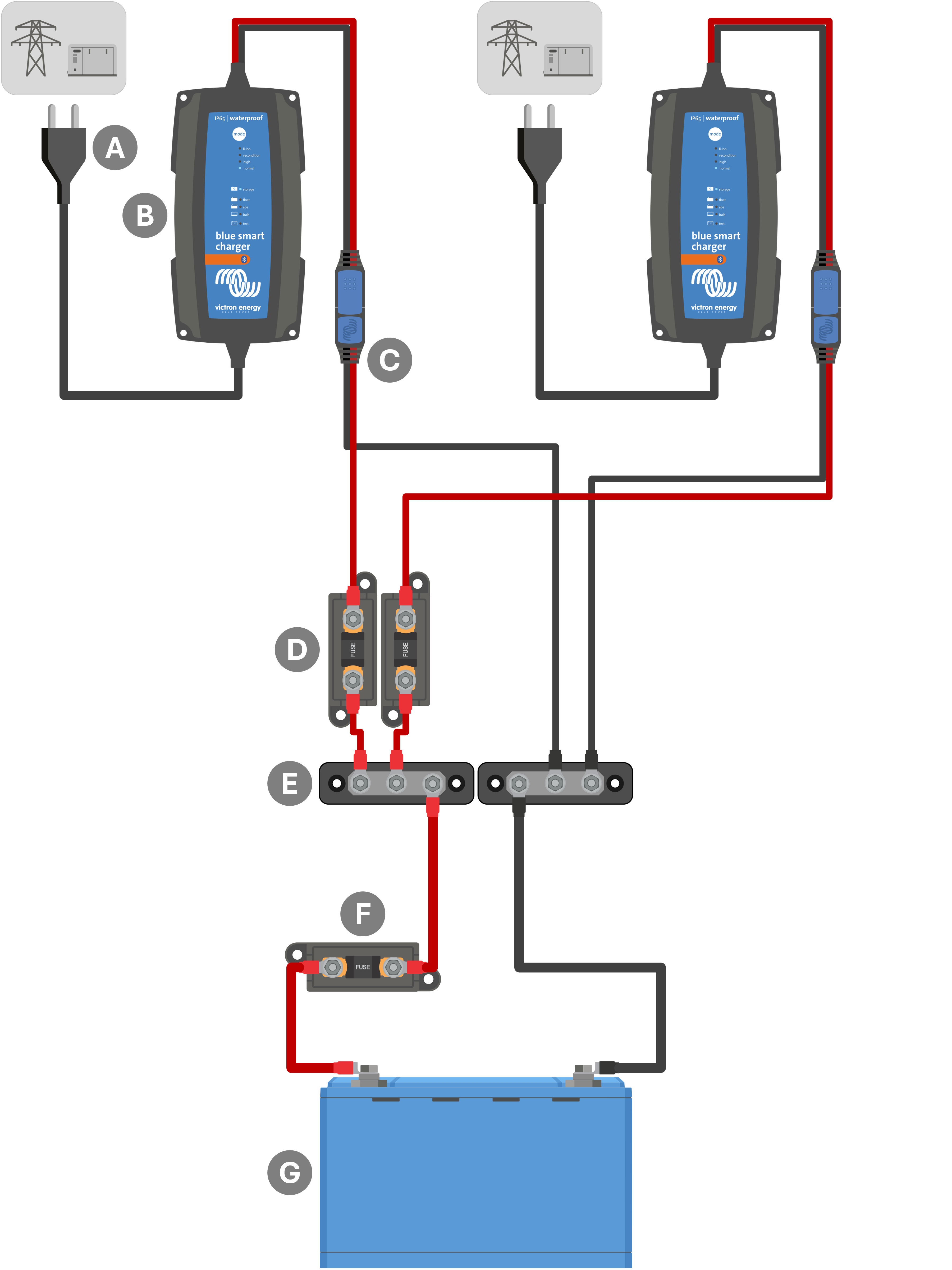

5.3.2. Система з кількома зарядними пристроями
