Die Blue Smart IP22 Charger-Produktreihe ist für die dauerhafte Montage mithilfe der Montagelaschen an der Unterseite des Ladegeräts ausgelegt.
Vor der Montage sollten Sie die folgenden Aspekte bei der Auswahl eines geeigneten und sicheren Standorts berücksichtigen:
Stellen Sie das Ladegerät an einem Ort mit guter natürlicher Luftzirkulation/Belüftung auf; falls die Luftzirkulation eingeschränkt ist, sollten Sie einen Ventilator hinzufügen.
Stellen Sie sicher, dass um das Ladegerät herum ausreichend Platz vorhanden ist; oberhalb und unterhalb des Geräts wird ein Mindestabstand von 100 mm empfohlen.
Platzieren Sie das Ladegerät auf einem nicht brennbaren Untergrund und stellen Sie sicher, dass sich keine hitzeempfindlichen Gegenstände in unmittelbarer Nähe befinden. Es ist normal, dass das Ladegerät während des Betriebs heiß wird.
Stellen Sie das Ladegerät an einem Ort auf, an dem es vor Umwelteinflüssen wie Wasser, hoher Luftfeuchtigkeit und Staub geschützt ist und nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen steht.
Installieren oder betreiben Sie das Ladegerät nicht auf der Batterie, direkt über der Batterie oder in einem abgedichteten Fach mit der Batterie, da Batterien explosive Gase freisetzen können.
Decken Sie das Ladegerät nicht ab und legen Sie keine Gegenstände darauf.
Befestigen Sie das Blue Smart IP22 Charger vertikal mit den Klemmen nach unten und sichern Sie es mit geeigneten Schrauben durch die Befestigungsbohrungen/-schlitze.
Verwenden Sie Schrauben mit einem Flach-/Flanschkopf (keine Schrauben mit einem Senkkopf/Kegelkopf) und einem Außendurchmesser des Schraubengewindes, der gut zum Innendurchmesser der Befestigungsbohrung/des Schlitzes passt (max. Außendurchmesser von ~4mm für eine Spielpassung).
Zur Vereinfachung der Installation wird empfohlen, das Gerät mit den 2 unteren Schrauben abzustützen (lassen Sie die Schraubenköpfe ca. 3 mm von der Oberfläche entfernt) und dann die 2 oberen Schrauben anzubringen, bevor Sie alle 4 Schrauben festziehen.
Achten Sie darauf, dass Sie die Befestigungsschrauben nicht zu fest anziehen (da die Befestigungsflansche aus Kunststoff sind) und dass Sie das Stromkabel nicht beschädigen, wenn Sie die untere linke Befestigungsschraube anziehen (da sich das Stromkabel direkt darüber befindet).

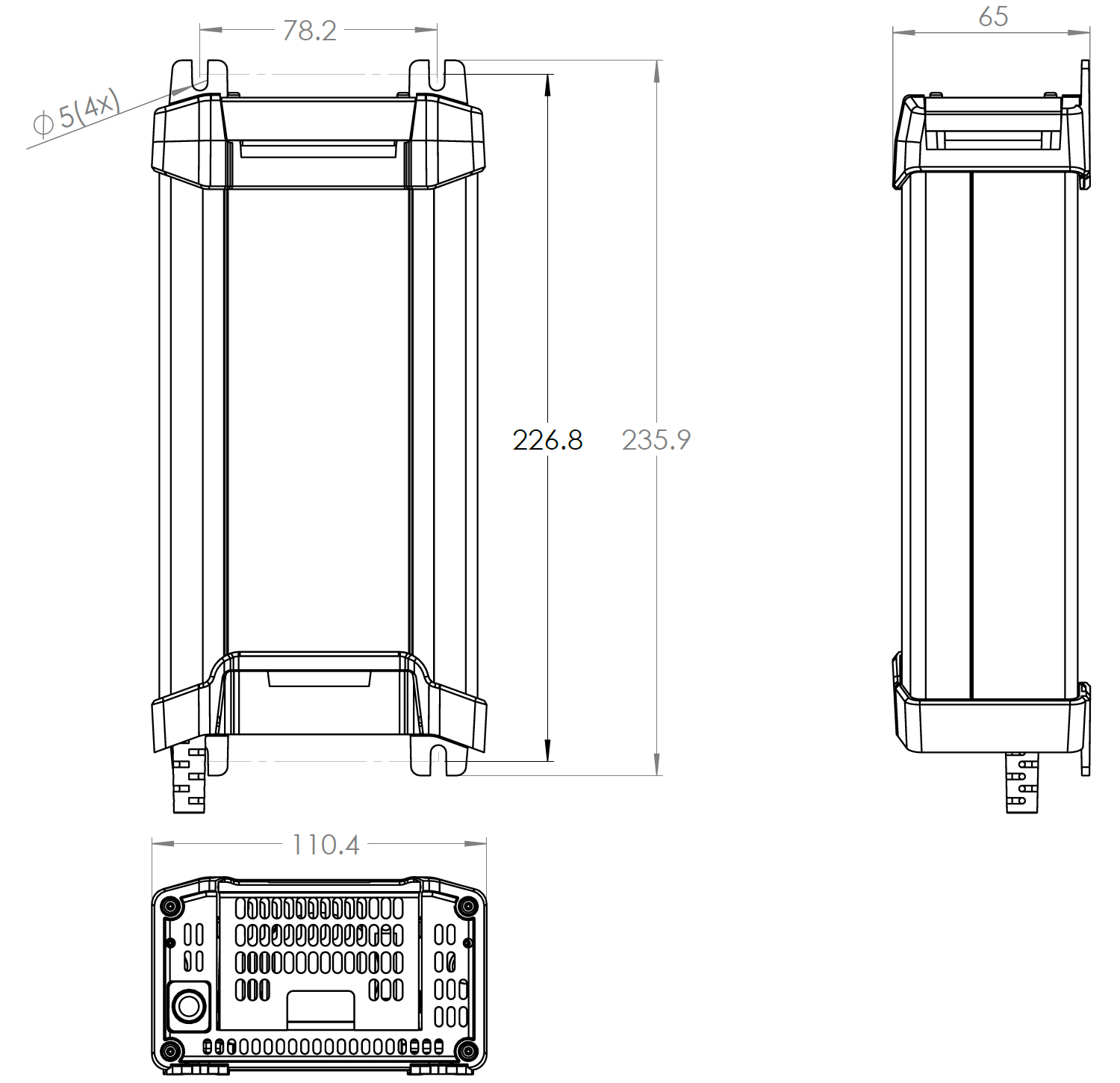

Die Montagemaße entnehmen Sie bitte der untenstehenden Zeichnung:
Schließen Sie geeignete Gleichstromkabel an die Batterieanschlüsse des Blue Smart IP22 Charger an.

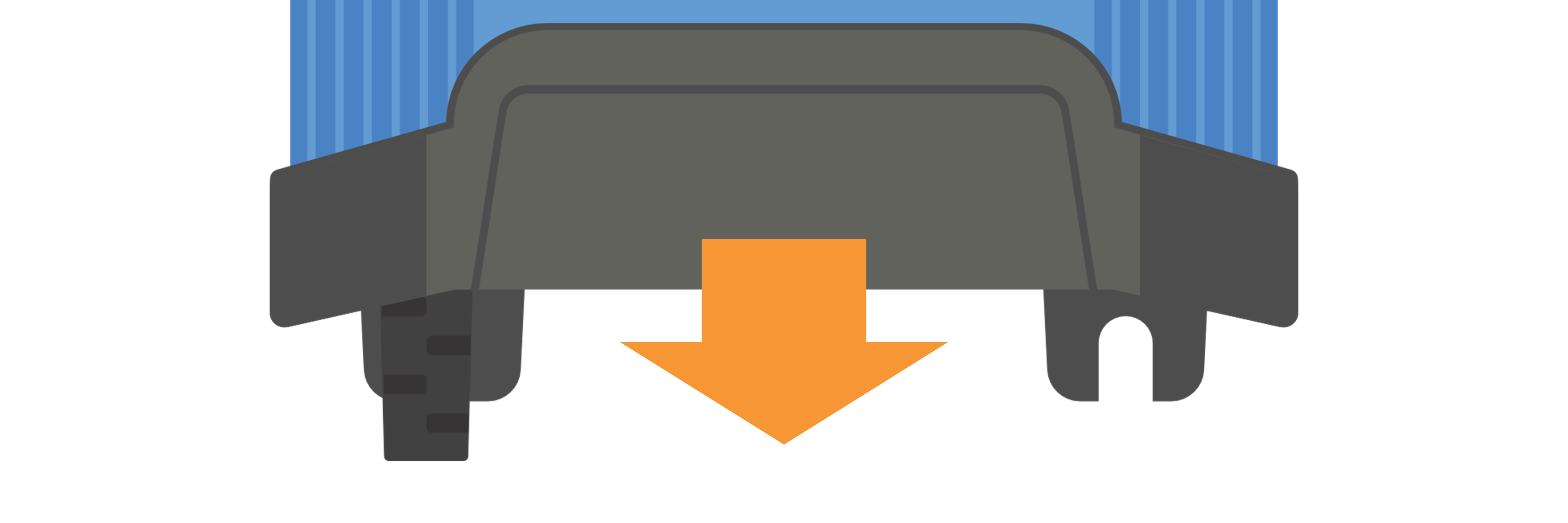

Entfernen Sie die Klemmenabdeckung, indem Sie vorsichtig Druck nach außen auf die Oberseite der Abdeckung ausüben.
Bereiten Sie ein flexibles, mehradriges Gleichstromkabel aus Kupfer mit ausreichendem Querschnitt vor. Weitere Informationen finden Sie im Abschnitt „Installation > Verkabelung > Gleichstromkabel“.

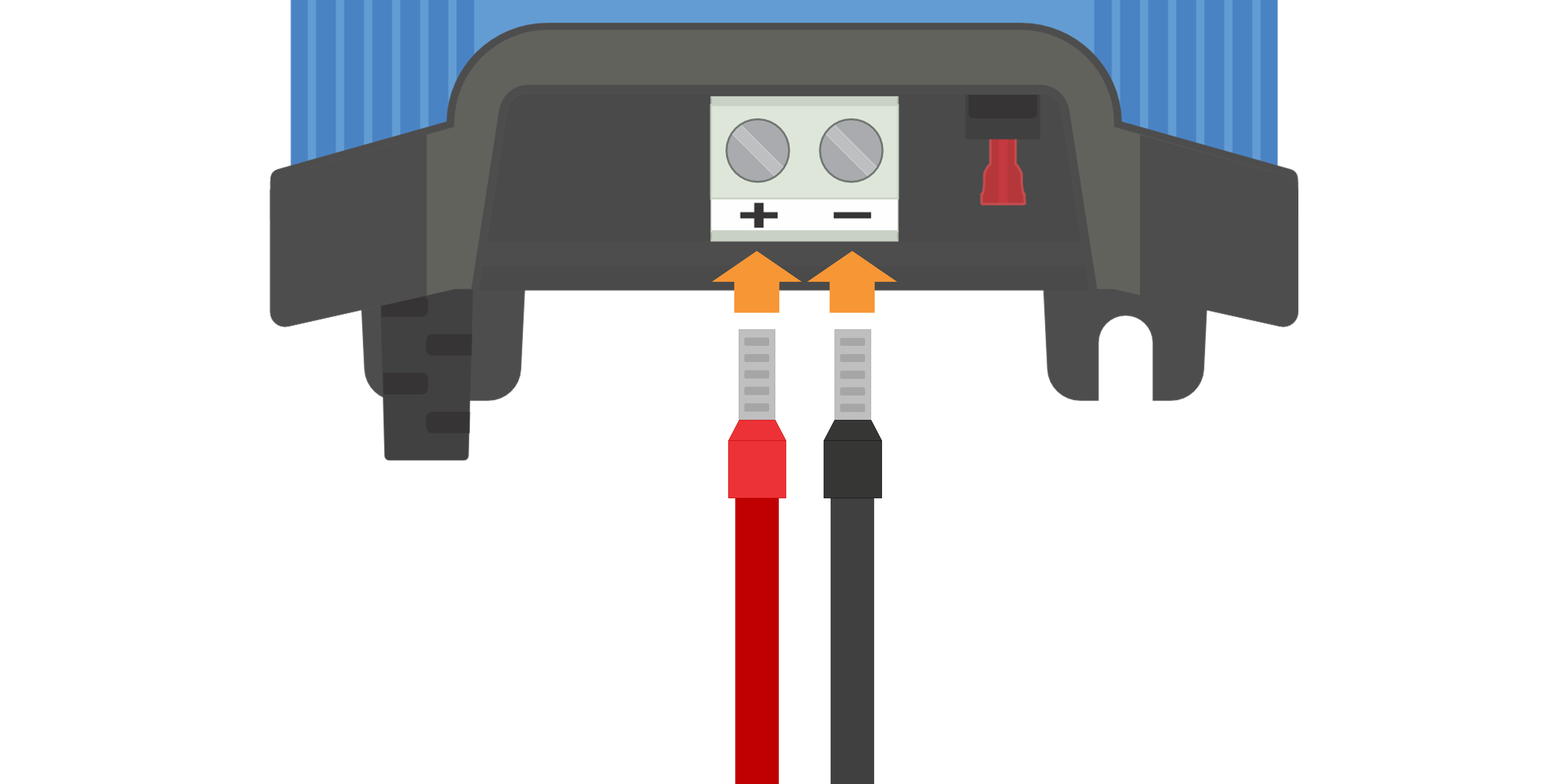

Schließen Sie das positive Gleichstromkabel (rote Isolierung) an die positive Klemme (+) und das negative Gleichstromkabel (schwarze Isolierung) an die negative Klemme (-) an. Achten Sie dabei auf die richtige Polarität der Kabelanschlüsse.
Ziehen Sie die Schrauben der Klemmen mit einem geeigneten Drehmomentschlüssel und einem Schraubendrehereinsatz auf 2,4 Nm an und bringen Sie dann die Klemmenabdeckung wieder an.
Installieren Sie eine geeignete Sicherung oder einen Stromkreisunterbrecher in der Gleichstromverkabelung zwischen dem Blue Smart IP22 Charger und der Batterie / den Batterien, die so nah wie möglich an der Batterie / den Batterien angebracht ist; weitere Informationen finden Sie im Abschnitt „Installation > Verkabelung > Überstromschutz“.
Schließen Sie das Gleichstromkabel an die Batterie(n) oder den Verteilerbus des Gleichstromsystems an – befolgen Sie die Anweisungen für den jeweiligen Installationstyp.
Für fest verkabelte Installationen oder wenn eine Batterie außerhalb eines Fahrzeugs / einer Installation aufgeladen wird:
Stellen Sie sicher, dass das Gleichstromsystem abgeschaltet ist (alle Gleichstromlasten und Ladequellen ausgeschaltet/isoliert), bevor Sie die bestehende Batterieverkabelung / Verteilerbus des Gleichstromsystems trennen und das Ladegerät an die Batterieklemmen / Verteilerbus des Gleichstromsystems anschließen.
Schließen Sie das positive Gleichstromkabel (rote Isolierung) an die positive Klemme (+) und das negative Gleichstromkabel (schwarze Isolierung) an die negative Klemme (-) an. Achten Sie dabei auf die richtige Polarität der Kabelanschlüsse.
Ziehen Sie alle Klemmen der Verkabelung gemäß den technischen Daten des Herstellers mit einem geeigneten Drehmomentschlüssel und einem Steckschlüssel/Schraubendrehereinsatz fest.

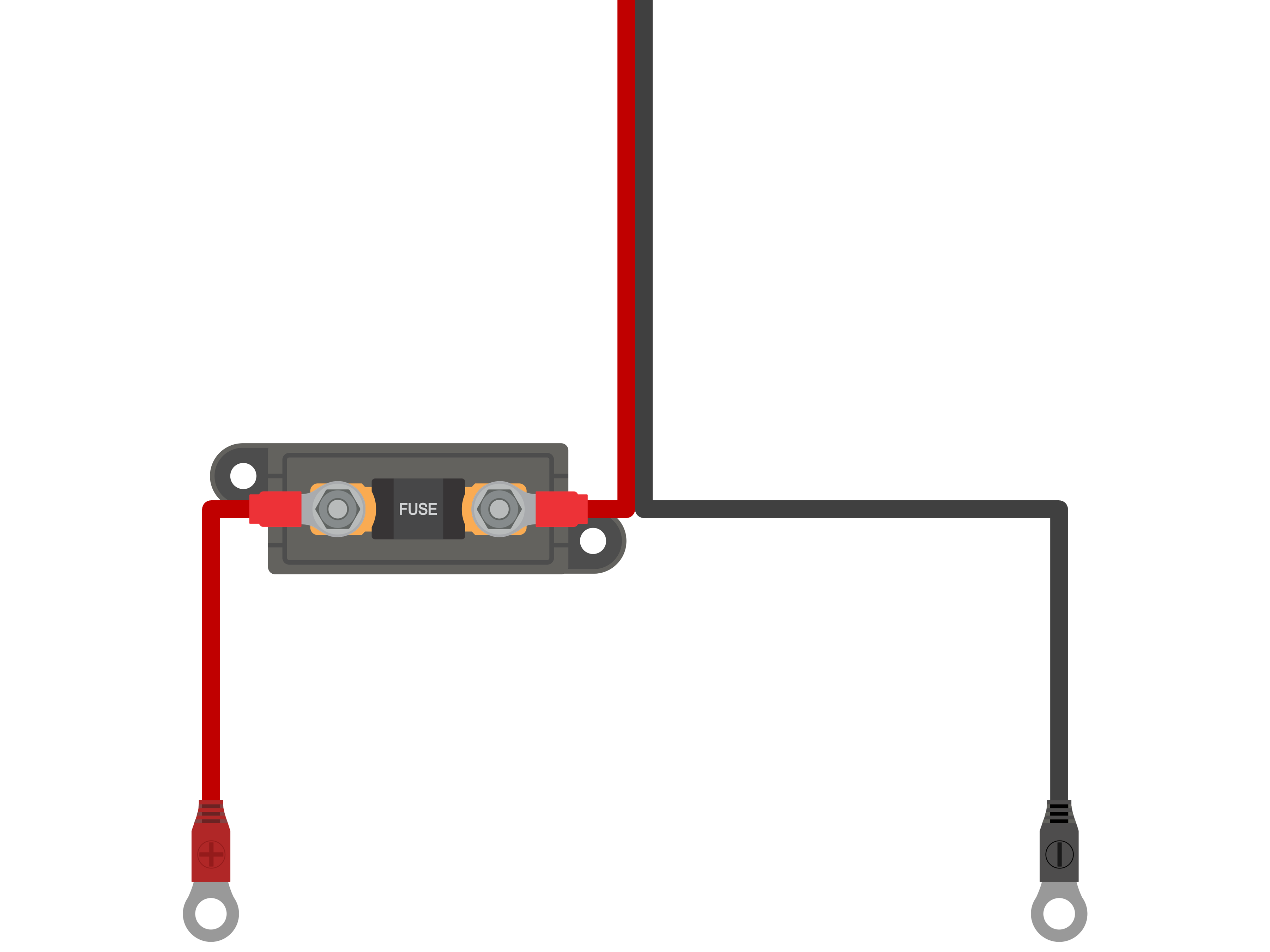

Für temporäre Installationen, bei denen eine in einem Fahrzeug installierte Batterie aufgeladen wird und der negative (-) Batterieanschluss mit dem Fahrzeuggehäuse geerdet ist (konventionell):
Schließen Sie das positive Gleichstromkabel / die Batterieklemme (rote Isolierung) zuerst direkt an den positiven (+) Batterieanschluss an.
Verbinden Sie dann das negative Gleichstromkabel / die Batterieklemme (schwarze Isolierung) mit einem geeigneten Erdungspunkt am Fahrzeuggehäuse (nicht direkt mit dem negativen Batterieanschluss).
Wenn Sie das Ladegerät abtrennen, trennen Sie die Gleichstromkabel/Batterieklemmen in umgekehrter Reihenfolge des Anschlusses.

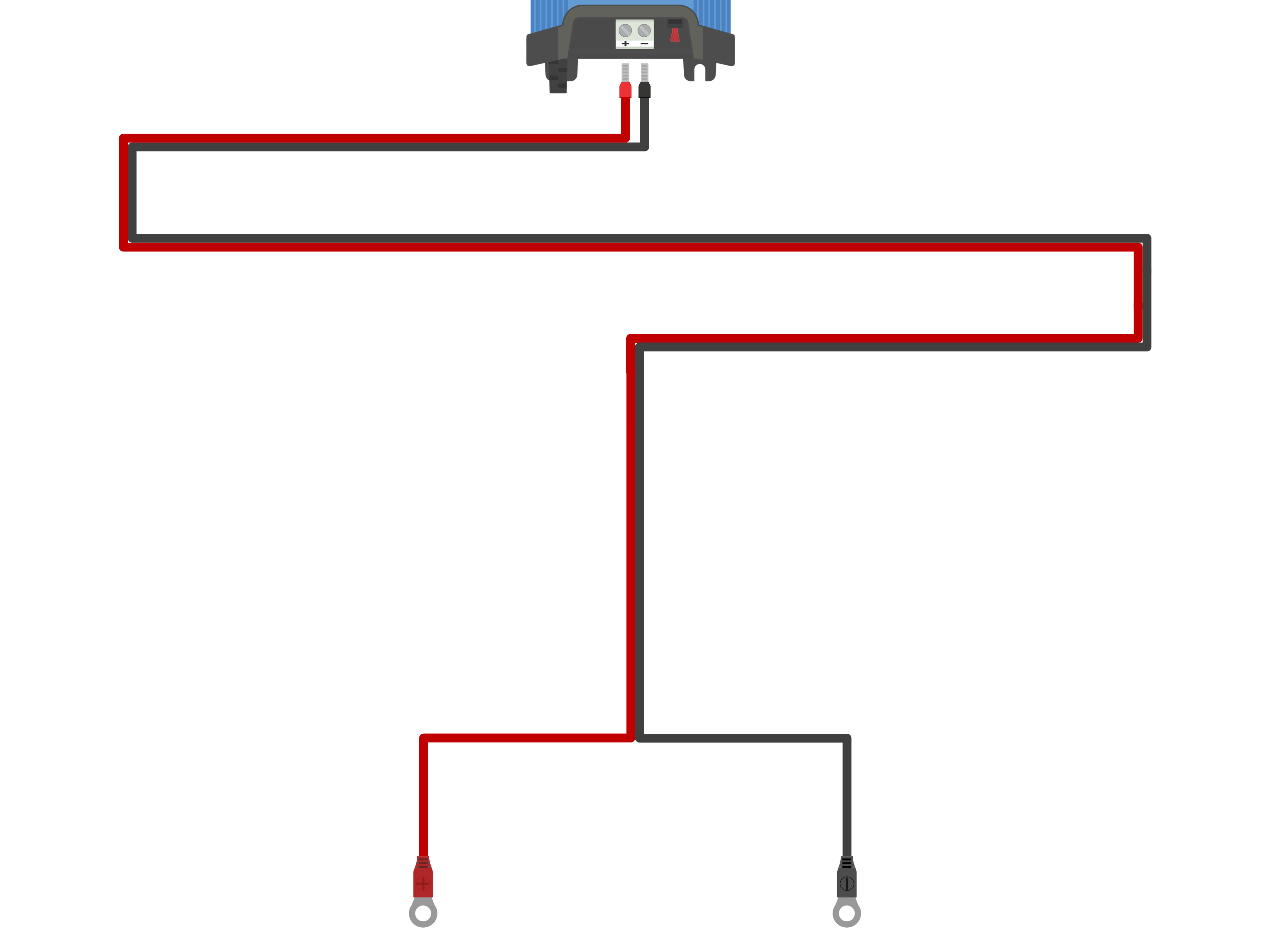

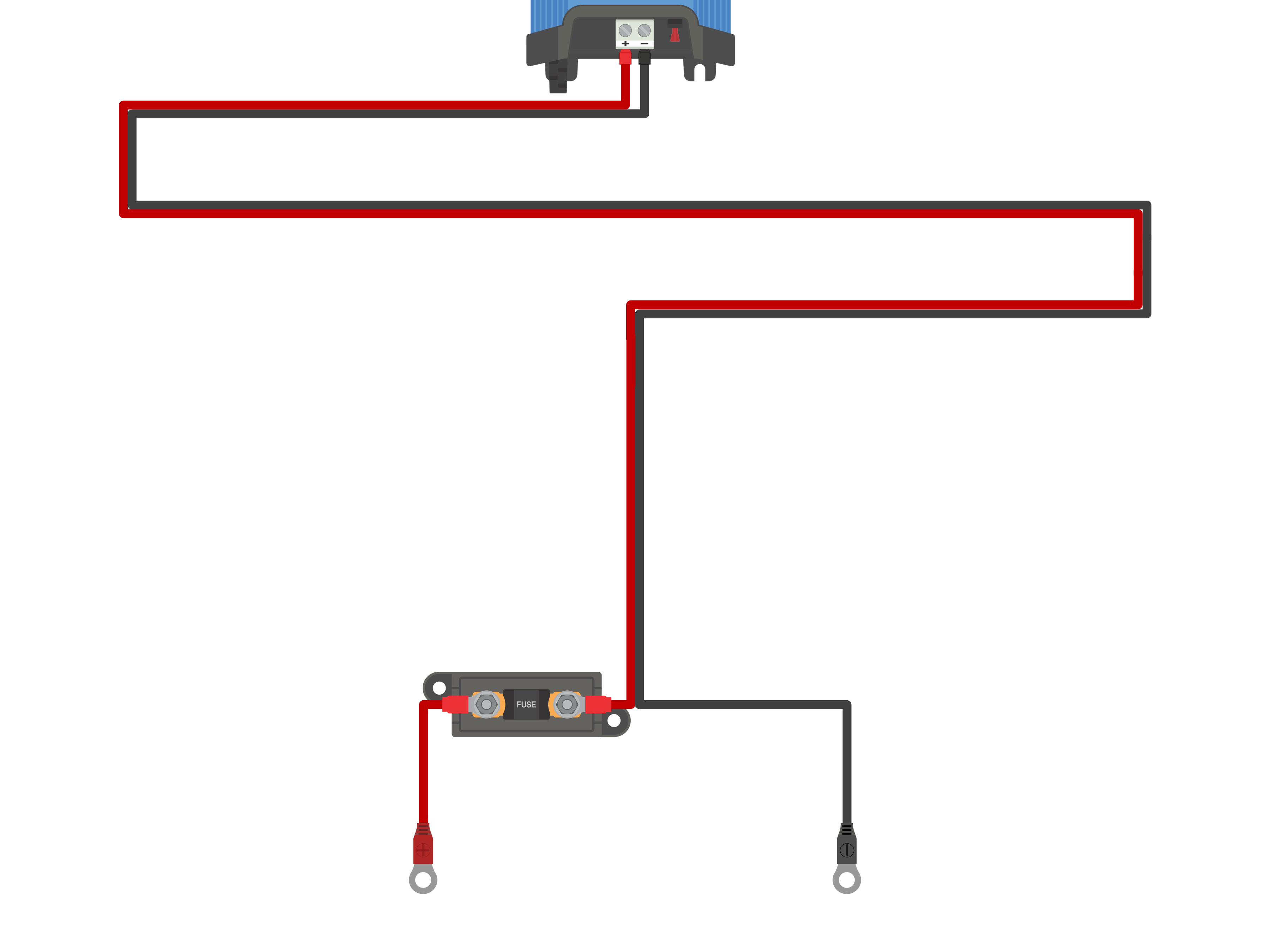

Für temporäre Installationen, bei denen eine in einem Fahrzeug installierte Batterie aufgeladen wird und der positive (+) Batterieanschluss mit dem Fahrzeuggehäuse geerdet ist (unkonventionell):
Schließen Sie das negative Gleichstromkabel / die Batterieklemme (schwarze Isolierung) zuerst direkt an den negativen (-) Batterieanschluss an.
Verbinden Sie dann das positive Gleichstromkabel / die Batterieklemme (rote Isolierung) mit einem geeigneten Erdungspunkt am Fahrzeuggehäuse (nicht direkt mit dem positiven Batterieanschluss).
Wenn Sie das Ladegerät abtrennen, trennen Sie die Gleichstromkabel/Batterieklemmen in umgekehrter Reihenfolge des Anschlusses.
Schließen Sie das Wechselstromkabel des Blue Smart IP22 Charger an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen.
Hinweis
Beispiele für Schaltbilder, die die gängigsten Installationskonfigurationen darstellen, werden ebenfalls als Referenz bereitgestellt. Weitere Informationen finden Sie im Abschnitt „Installation > Schaltbilder“.
Die Blue Smart IP22 Charger-Serie verfügt über Schraubklemmen mit ansteigenden Klemmen für den Anschluss an Gleichstromkabel, die nicht im Lieferumfang enthalten sind und vom Installateur bereitgestellt werden müssen.
Um einen optimalen und zuverlässigen Betrieb zu gewährleisten, ist es wichtig, hochwertige flexible Gleichstromkabel auszuwählen, die für das jeweilige Ladegerätemodell und die Gesamtinstallation geeignet sind. Bei der Auswahl der Gleichstromkabel sollten folgende Aspekte berücksichtigt werden:
Kabelgröße/-stärke

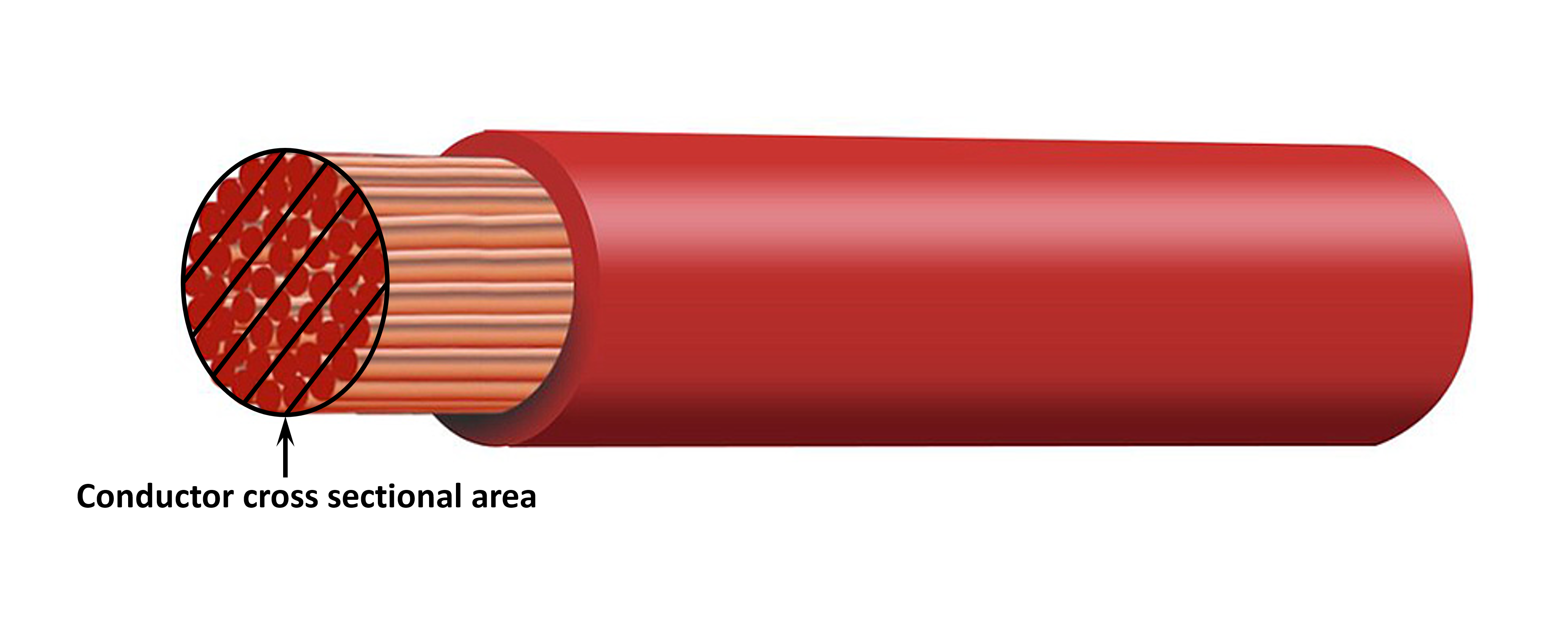

Der Querschnitt des Leiters steht im Verhältnis zum Widerstand eines Kabels pro Längeneinheit, was sich auf die pro Längeneinheit erzeugte Wärmemenge und den Spannungsabfall über die gesamte Kabellänge auswirkt.
Strombelastbarkeit
Die Strombelastbarkeit ist der maximale Strom, den ein Kabel mit einer bestimmten Größe / einem bestimmten Durchmesser in einer bestimmten Installationsumgebung führen kann, ohne den Temperaturgrenzwert der Kabelisolierung zu überschreiten. Dementsprechend hängt die Strombelastbarkeit von der Größe / dem Durchmesser des Kabels, der Installationsumgebung und dem Grenzwert der Isolierungstemperatur ab.
Um eine Überhitzung des Gleichstromkabels und/oder der Schnittstellenausrüstung zu verhindern, muss der maximale Nennstrom für die ausgewählte Kabelgröße/-stärke (einschließlich jeglicher für die Installation geltender Herabsetzung) den maximalen Strom im Normalbetrieb und auch die Nennleistung der installierten Sicherung oder des installierten Stromkreisunterbrechers (im Falle eines Überstromfehlers) übersteigen.
Spannungsabfall in %
Der Spannungsabfall in Prozent ist der maximale Verlust an Spannung über die Kabellänge, ausgedrückt als Prozentsatz im Verhältnis zur Nennbetriebsspannung. Dementsprechend hängt der Spannungsabfall in Prozent von der Kabelgröße/-stärke, der Gesamtkabellänge und der Nennbetriebsspannung ab.
Um übermäßigen Stromverlust und Betriebsprobleme aufgrund eines hohen Spannungsabfalls zu vermeiden, sollten Sie bei der Gestaltung des Systemlayouts die Länge der Gleichstromkabel minimieren und eine Kabelgröße/-stärke wählen, die einen Spannungsabfall von 3 % oder weniger (bei maximalem Strom im Normalbetrieb) ermöglicht.
Leiter
Das Material des Leiters und die technischen Daten wirken sich auf den Widerstand eines Kabels pro Längeneinheit (und damit auf die Strombelastbarkeit), den Widerstand und die Wärmeentwicklung an den Klemmen sowie auf die allgemeine Flexibilität des Kabels aus.
Material und Konfiguration des Leiters
Verwenden Sie hochwertige, flexible Gleichstromkabel, die aus feinen, mehradrigen, sauerstofffreien Kupferleitern bestehen.
Durchmesser der Litze
Der Durchmesser der Litze wirkt sich auf die Kontaktfläche und dementsprechend auf den Widerstand an den Klemmen aus. Ein Abschlusswiderstand mit hohem Widerstand erzeugt beim Betrieb unter Last erhebliche Wärme und kann zu einer starken Überhitzung führen.
Um die Kontaktfläche an den Klemmen zu maximieren und eine Überhitzung an / in der Nähe der Klemmen zu verhindern, darf der Durchmesser jeder einzelnen Litze aus Kupfer 0,4 mm (0,016 Zoll) oder eine Oberfläche von 0,125 mm² (AWG26) nicht überschreiten.
Biegsamkeitsklasse
Zur Erleichterung der Installation mit praktischen Biegeradien und zur Vermeidung von Ausfällen des Kabels und/oder der Schnittstellenausrüstung aufgrund übermäßiger Kraft/Belastung an den Klemmen und/oder zyklischer Ermüdung sollten hochwertige flexible Gleichstromkabel mit einer Biegsamkeitsklasse von 5 (flexible Leiter aus Kupfer) oder 6 (besonders flexible Leiter aus Kupfer) verwendet werden.
Isolierung
Das Isoliermaterial und die entsprechenden technischen Daten wirken sich auf die maximale Temperaturfähigkeit/-bewertung (und damit auf die Strombelastbarkeit) und die maximale Fähigkeit/Bewertung der Spannungsisolation eines Kabels aus.
Temperaturklasse
Die Temperaturklasse der Isolierung wirkt sich auf die Strombelastbarkeit eines Kabels aus und darf nicht überschritten werden, wenn die Kombination aus a) maximaler Umgebungstemperatur, b) Installationsumgebung (die sich auf die Wärmeableitung auswirkt) und c) Temperaturanstieg aufgrund der vom Kabel erzeugten Wärme bei Betrieb mit dem Nennstrom der Sicherung oder des Stromkreisunterbrechers berücksichtigt wird.
Um ein Überhitzen der Kabelisolierung zu vermeiden, verwenden Sie hochwertige, flexible Gleichstromkabel mit einer Isolierungstemperatur von mindestens 90 °C / 194 °F (vorzugsweise 105 °C / 221 °F) oder wie für die Installation erforderlich.
Nennspannung
Um eine robuste elektrische Isolierung und allgemeine Sicherheit zu gewährleisten, verwenden Sie hochwertige flexible Gleichstromkabel mit einer Nennspannung, die die maximale Betriebsspannung des Systems übersteigt. Hochwertige flexible Gleichstromkabel haben in der Regel eine Nennspannung von 0,6/1 kV.
In der folgenden Tabelle finden Sie die empfohlene Mindestgröße/Mindeststärke (Querschnittsfläche) des Gleichstromkabels für jedes Blue Smart IP22 Charger-Modell und die installationsspezifische Länge des Gleichstromkabels:
Hinweis
Die Längenbereiche der Gleichstromkabel stellen die einfache Länge zwischen Ladegerät und Batterie dar. Für die Berechnung der Spannung wurde angenommen, dass die Gesamtlänge des Stromkreises (Länge des positiven und des negativen Kabels) doppelt so lang ist wie die einfache Länge.
Bestimmte Kombinationen werden nicht empfohlen, da die Spannung selbst mit dem größten kompatiblen Gleichstromkabel übermäßig stark sinken würde. Zusätzlich zu einem hohen Leistungsverlust kann ein übermäßiger Spannungsabfall zu Problemen beim Aufladen führen.
Die oben genannten Empfehlungen für die Größe/Stärke von Gleichstromkabeln basieren auf Kabeln mit einer Isolationsklasse von mindestens 90 °C (194 °F), die in einem nicht abgeschlossenen Bereich bei einer Umgebungstemperatur von 30 °C (86 °F) verlegt und nicht mit anderen Kabeln gebündelt sind, und einem Grenzwert von 3 % für die maximal sinkende Spannung; diese Empfehlungen sind allgemein gehalten und schließen die Feinheiten aller Installationen und/oder Kabeltypen aus. Bitte ziehen Sie einen zertifizierten Installateur zu Rate, wenn Sie Unterstützung bei spezifischen und/oder komplexen Installationen benötigen.
Zur Gewährleistung eines zuverlässigen und sicheren Betriebs wird empfohlen, eine entsprechend bemessene Sicherung oder einen Stromkreisunterbrecher in das Gleichstromkabel zwischen dem Blue Smart IP22 Charger und der Batterie / den Batterien einzubauen, und zwar so nah wie möglich an der Batterie / den Batterien. Dies ist besonders wichtig bei festverdrahteten Installationen.
Der Hauptzweck einer Sicherung oder eines Stromkreisunterbrechers in der Nähe der Batterie(n) (Energiequelle) besteht darin, die Verkabelung und das System im Falle eines Überstromfehlers, wie z. B. eines Kurzschlusses im Gleichstromkabel, zu schützen. Eine Sicherung oder ein Stromkreisunterbrecher im Ladegerät oder in der Nähe des Gleichstromkabels bietet keinen Schutz vor einem Kurzschluss in der ungeschützten Länge des Kabels.
Im Falle eines Kurzschlusses in den Gleichstromkabeln zwischen der Batterie / den Batterien und dem Ladegerät können die Batterie / die Batterien extrem hohen Strom durch die Gleichstromkabel leiten, was zu einer starken Überhitzung der Kabel und möglicherweise zu einem Brand führen kann, es sei denn, die Batterie / die Batterien (Energiequelle) wird/werden sofort durch eine geeignete Sicherung oder einen Stromkreisunterbrecher getrennt.
Die empfohlenen Werte für Sicherungen/Stromkreisunterbrecher je nach Ladegerätmodell entnehmen Sie bitte der folgenden Tabelle:
Hinweis
Die oben genannten Empfehlungen für die Nennwerte von Sicherungen/Stromkreisunterbrechern basieren auf einer maximalen Strombegrenzung von 75 % für den Normalbetrieb für den Mindestnennwert von Sicherungen/Stromkreisunterbrechern und der maximalen Stromkapazität der entsprechenden Größe/Stärke des Gleichstromkabels für den maximalen Nennwert von Sicherungen/Stromkreisunterbrechern. Diese Empfehlungen sind allgemeiner Natur und schließen die Feinheiten aller Installationen und/oder Sicherungs-/Stromkreisunterbrecherarten aus. Bitte wenden Sie sich bei spezifischen und/oder komplexen Installationen an einen zertifizierten Installateur.

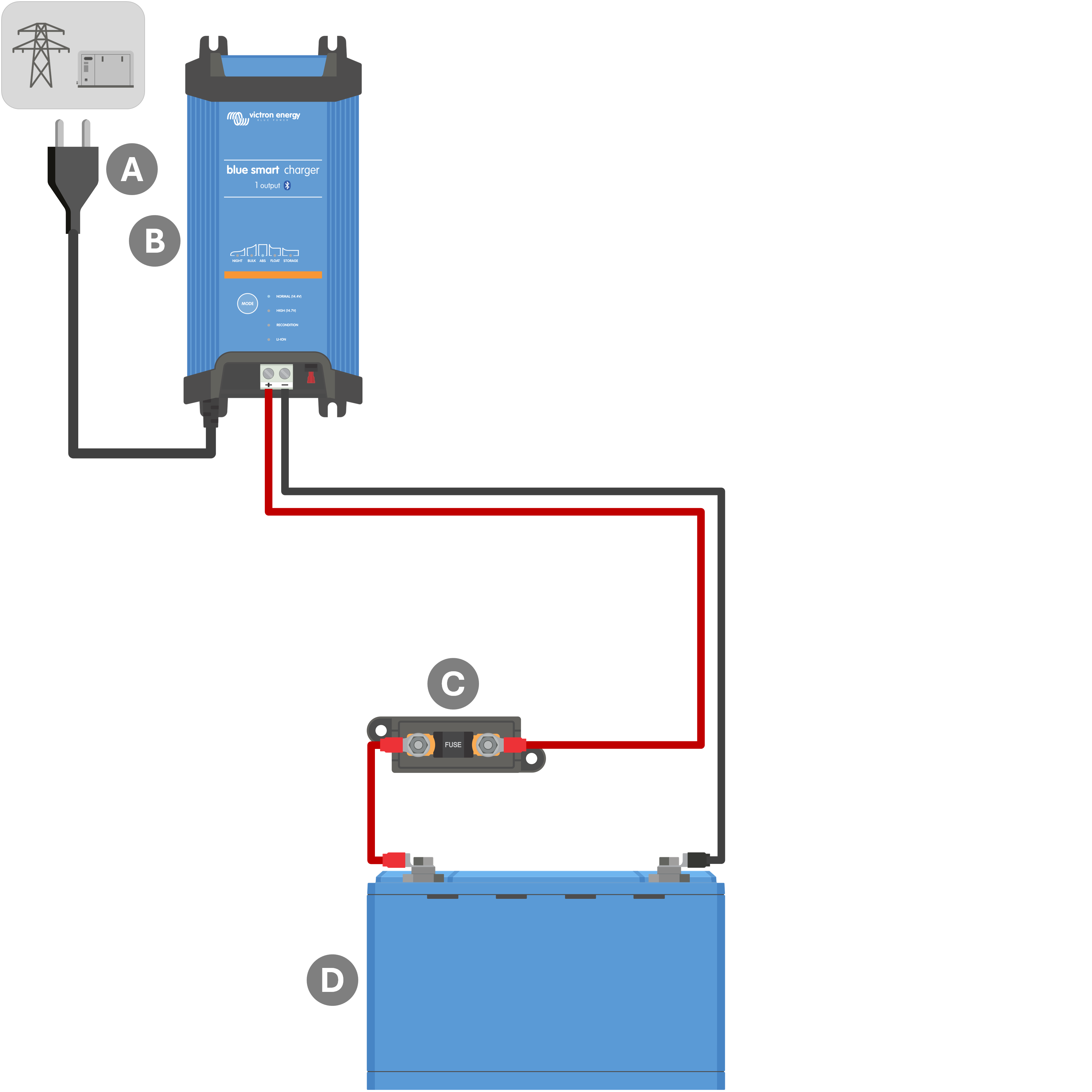

Bitte beachten Sie das nachstehende Schaltbild, um ein Blue Smart IP22 Charger mit einem einzelnen (1) Ausgang an eine einzelne Batterie/Batteriebank anzuschließen:
Taste | Beschreibung |
|---|---|
A | Netzteil (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Charger (1 Ausgangsmodell) |
C | Sicherung/Stromkreisunterbrecher (so nah wie möglich an der Batterie platzieren) |
D | Batterie/Batteriebank |
Beachten Sie das Schaltbild unten für den Anschluss eines Blue Smart IP22 Charger-Modells mit mehren Ausgängen (3) an mehrere unabhängige Batterien / Batteriebänke:
Taste | Beschreibung |
|---|---|
A | Netzteil (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Charger (Modell mit 3 Ausgängen) |
C | Negative Gleichstromsammelschiene |
D | 3 Sicherungen / Stromkreisunterbrecher (so nah wie möglich an den Batterien platzieren) |
E | 3 Batterien/Batteriebänke (jede Kombination von 1, 2 oder 3 Batterien) |

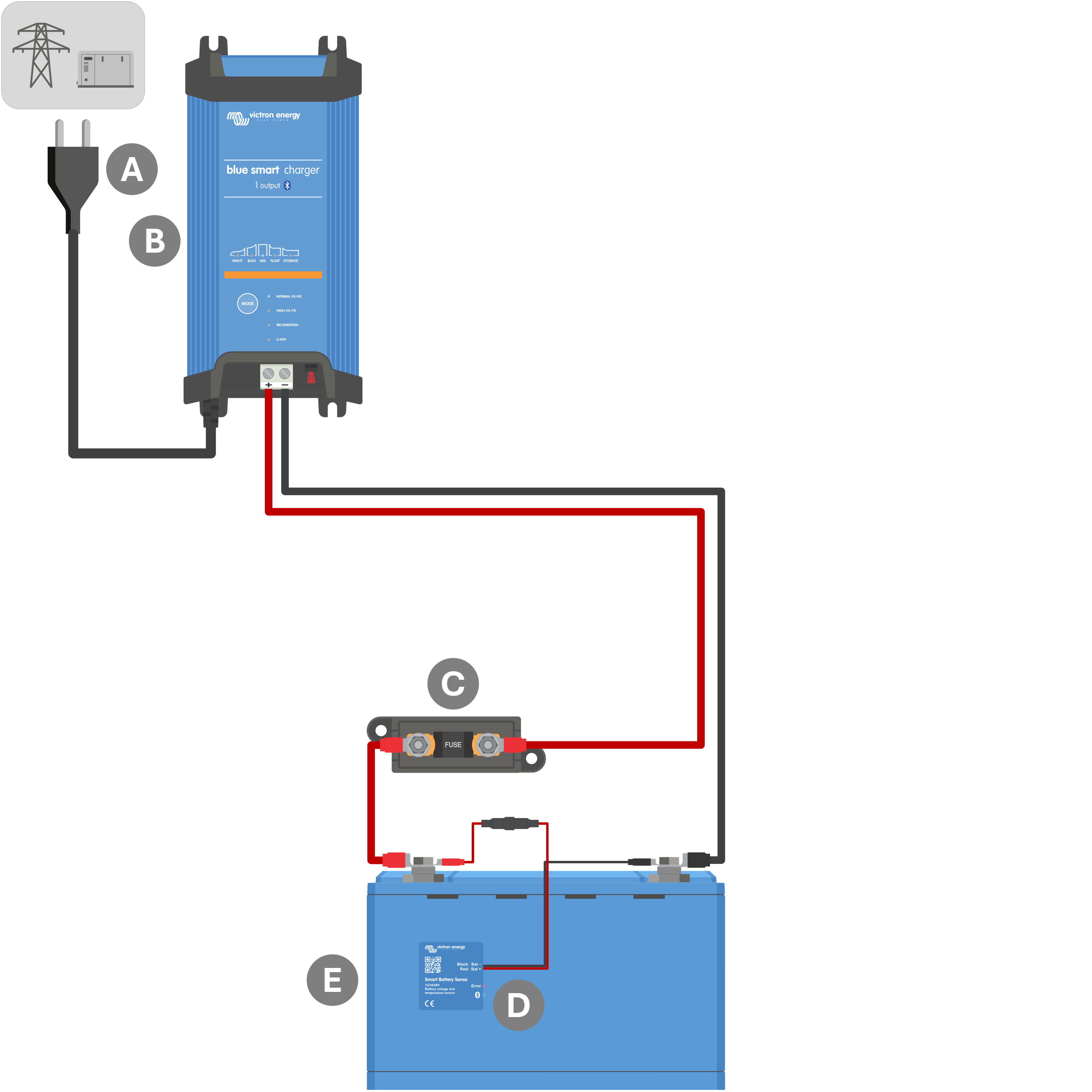

Beachten Sie das Schaltbild unten, um ein Blue Smart IP22 Charger (Modell mit 1 Ausgang) an eine einzelne Batterie / Batteriebank mit einem Smart Battery Sense im System anzuschließen:
Taste | Beschreibung |
|---|---|
A | Netzteil (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Charger (1 Ausgangsmodell) |
C | Sicherung/Stromkreisunterbrecher (so nah wie möglich an der Batterie platzieren) |
D | Smart Battery Sense |
E | Batterie/Batteriebank |
Hinweis
Zwischen dem Blue Smart IP22 Charger und Smart Battery Sense muss ein VE.Smart-Netzwerk eingerichtet werden, um den Anschluss von Bluetooth und die Kommunikation zwischen den Geräten zu ermöglichen. Für weitere Informationen lesen Sie den Abschnitt „Erweiterte Konfiguration > VE.Smart Networking“.

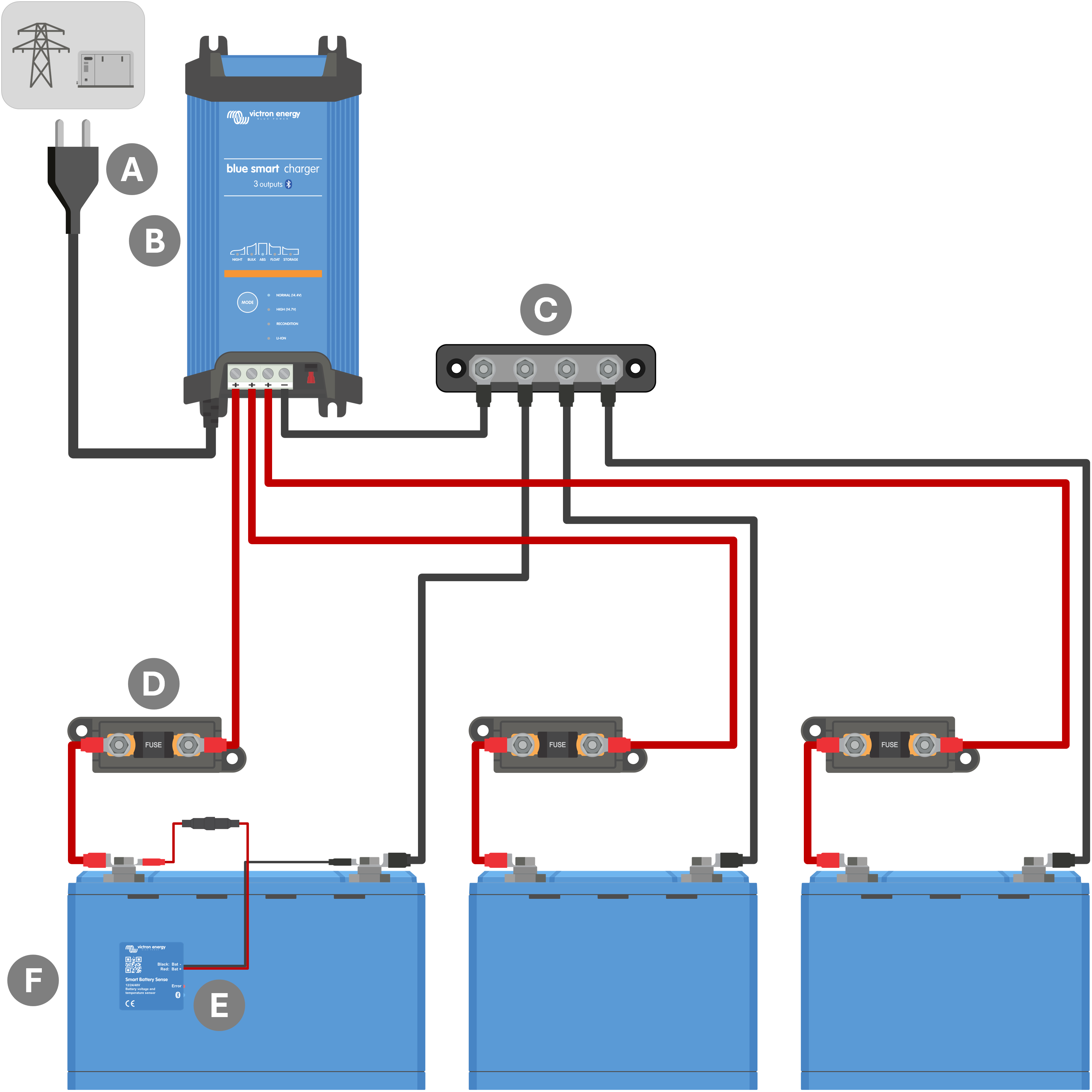

Beachten Sie das Schaltbild unten für den Anschluss eines Blue Smart IP22 Charger (Modell mit 3 Ausgängen) an mehrere unabhängige Batterien / Batteriebänke mit einem Smart Battery Sense im System:
Taste | Beschreibung |
|---|---|
A | Netzteil (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Charger (Modell mit 3 Ausgängen) |
C | Negative Gleichstromsammelschiene |
D | 3 Sicherungen / Stromkreisunterbrecher (so nah wie möglich an den Batterien platzieren) |
E | Smart Battery Sense |
F | 3 Batterien/Batteriebänke (jede Kombination von 1, 2 oder 3 Batterien) |
Hinweis
Zwischen dem Blue Smart IP22 Charger und Smart Battery Sense muss ein VE.Smart-Netzwerk eingerichtet werden, um den Anschluss von Bluetooth und die Kommunikation zwischen den Geräten zu ermöglichen. Für weitere Informationen lesen Sie den Abschnitt „Erweiterte Konfiguration > VE.Smart Networking“.
Beachten Sie das Schaltbild unten, um ein Blue Smart IP22 Charger (Modell mit 1 Ausgang) an eine einzelne Batterie/Batteriebank mit einem SmartShunt oder BMV Batteriemonitor im System anzuschließen:
Taste | Beschreibung |
|---|---|
A | Netzteil (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Charger (1 Ausgangsmodell) |
C | Sicherung/Stromkreisunterbrecher (so nah wie möglich an der Batterie platzieren) |
D | SmartShunt oder BMV Batteriemonitor Shunt (so nah wie möglich an der Batterie platzieren) |
E | Temperatur- und Spannungssensor (optionales Zubehör, Art-Nr.: ASS000100000) |
F | Batterie/Batteriebank |
Hinweis
Zwischen dem Blue Smart IP22 Charger und dem SmartShunt oder BMV Batteriemonitor muss ein VE.Smart-Netzwerk eingerichtet werden, um den Anschluss von Bluetooth und die Kommunikation zwischen den Geräten zu ermöglichen. Für weitere Informationen lesen Sie den Abschnitt „Erweiterte Konfiguration > VE.Smart Networking“.
Beachten Sie das Schaltbild unten für den Anschluss eines Blue Smart IP22 Charger (Modell mit 3 Ausgängen) an mehrere unabhängige Batterien/Batteriebänke mit einem SmartShunt oder BMV Batteriemonitor im System:
Taste | Beschreibung |
|---|---|
A | Netzteil (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Charger (Modell mit 3 Ausgängen) |
C | Negative Gleichstromsammelschiene |
D | 3 Sicherungen / Stromkreisunterbrecher (so nah wie möglich an den Batterien platzieren) |
E | SmartShunt oder BMV Batteriemonitor Shunt (so nah wie möglich an der Batterie platzieren) |
F | Temperatur- und Spannungssensor (optionales Zubehör, Art-Nr.: ASS000100000) |
G | 3 Batterien/Batteriebänke (jede Kombination von 1, 2 oder 3 Batterien) |
Hinweis
Zwischen dem Blue Smart IP22 Charger und dem SmartShunt oder BMV Batteriemonitor muss ein VE.Smart-Netzwerk eingerichtet werden, um den Anschluss von Bluetooth und die Kommunikation zwischen den Geräten zu ermöglichen. Für weitere Informationen lesen Sie den Abschnitt „Erweiterte Konfiguration > VE.Smart Networking“.

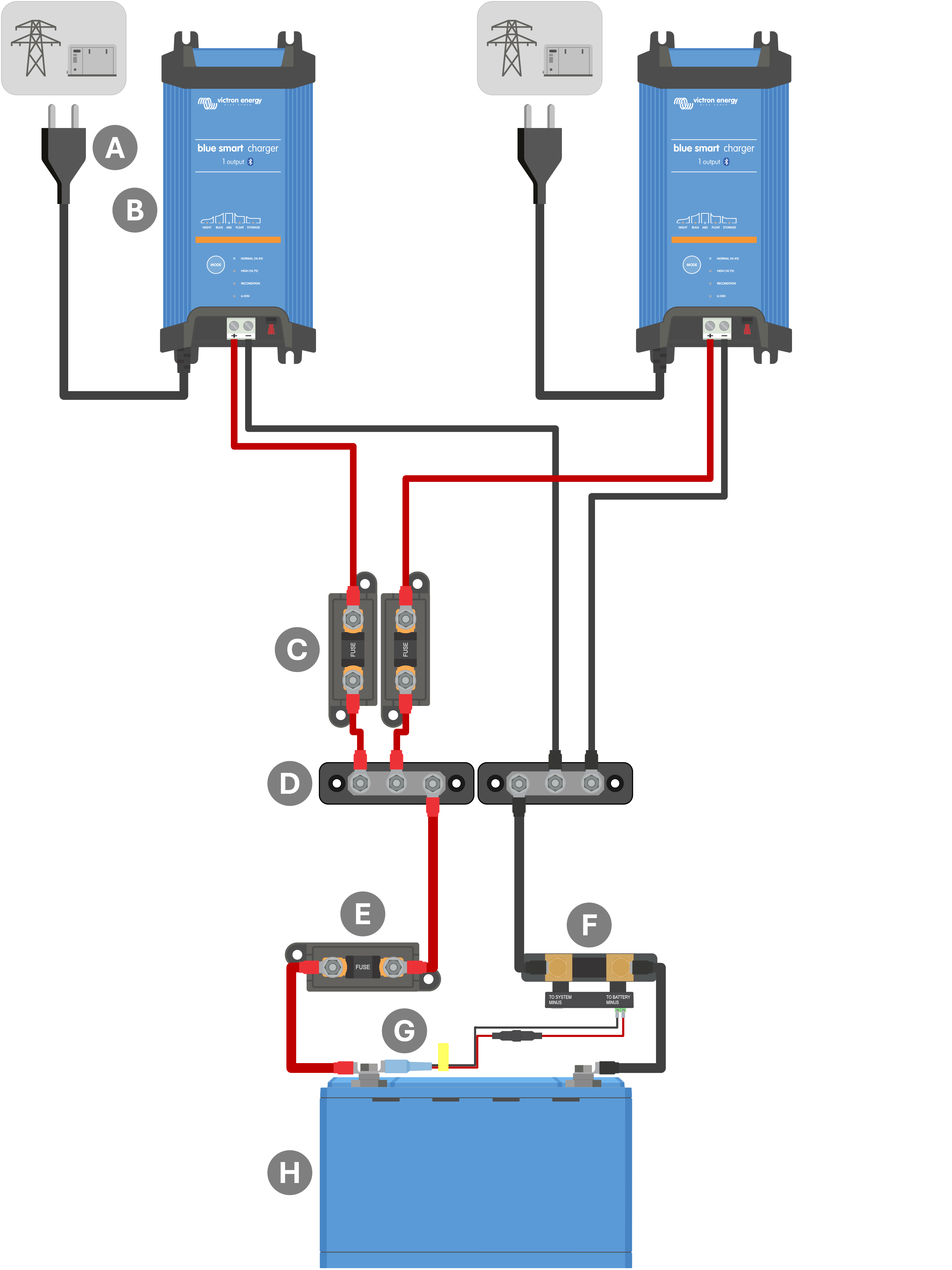

Beachten Sie das Schaltbild unten, um mehrere Blue Smart IP22 Charger parallel an eine einzelne Batterie/Batteriebank anzuschließen (mit einem optionalen SmartShunt oder BMV Batteriemonitor im System):
Taste | Beschreibung |
|---|---|
A | Netzteil x2 (Stromnetz, Generator oder Wechselrichter) |
B | Blue Smart IP22 Chargers x2 |
C | 2 Sicherungen/Stromkreisunterbrecher (so nah wie möglich an der positiven Gleichstromsammelschiene platzieren) |
D | Positive und negative DC-Sammelschiene |
E | Sicherung/Stromkreisunterbrecher (so nah wie möglich an der Batterie platzieren) |
F | SmartShunt oder BMV Batteriemonitor Shunt (SmartShunt/BMV ist optional, platzieren Sie ihn so nah wie möglich an der Batterie) |
G | Temperatur- und Spannungssensor (optionales Zubehör, Art-Nr.: ASS000100000) |
H | Batterie/Batteriebank |
Hinweis
Ein VE.Smart-Netzwerk muss zwischen allen parallel geschalteten Blue Smart IP22 Chargers (und ggf. dem optionalen SmartShunt oder BMV Batteriemonitor) eingerichtet werden, um die Bluetooth-Verbindung und die Kommunikation zwischen den Geräten zu ermöglichen. Für weitere Informationen lesen Sie bitte den Abschnitt „Erweiterte Konfiguration > VE.Smart Networking“.
