LED-lamporna på Blue Smart IP22 Charger-enheten kan användas som referens för att fastställa det nuvarande laddningstillståndet och annan driftinformation.
Hänvisning till LED-indikationerna i tabellen nedan:
Driften av Blue Smart IP22 Charger kan övervakas i realtid och/eller efter att laddningscykeln har slutförts genom att använda en Bluetooth-anpassad enhet (mobiltelefon eller surfplatta) med appen VictronConnect. Detta inkluderar livedata som utgångsspänning, utgångsström, nuvarande laddningssteg, laddningscykelstatistik, varningar, larm och fel.
När en Bluetooth-anslutning är upprättad med laddaren finns detaljerad data tillgänglig över tre olika översiktsskärmar (STATUS, GRAPH och HISTORY). Var och en av dem visar olika övervaknings- eller historikdata som sträcker sig tillbaka till de senaste 40 laddningscyklerna. Önskad skärm kan väljas genom att antingen välja relaterad titel eller genom att växla mellan skärmarna.
Det är även möjligt att se och övervaka nyckeldata och meddelanden direkt i enhetslistans Lokalsida i VictronConnect utan att ansluta laddaren, via funktionen Omedelbar avläsning.

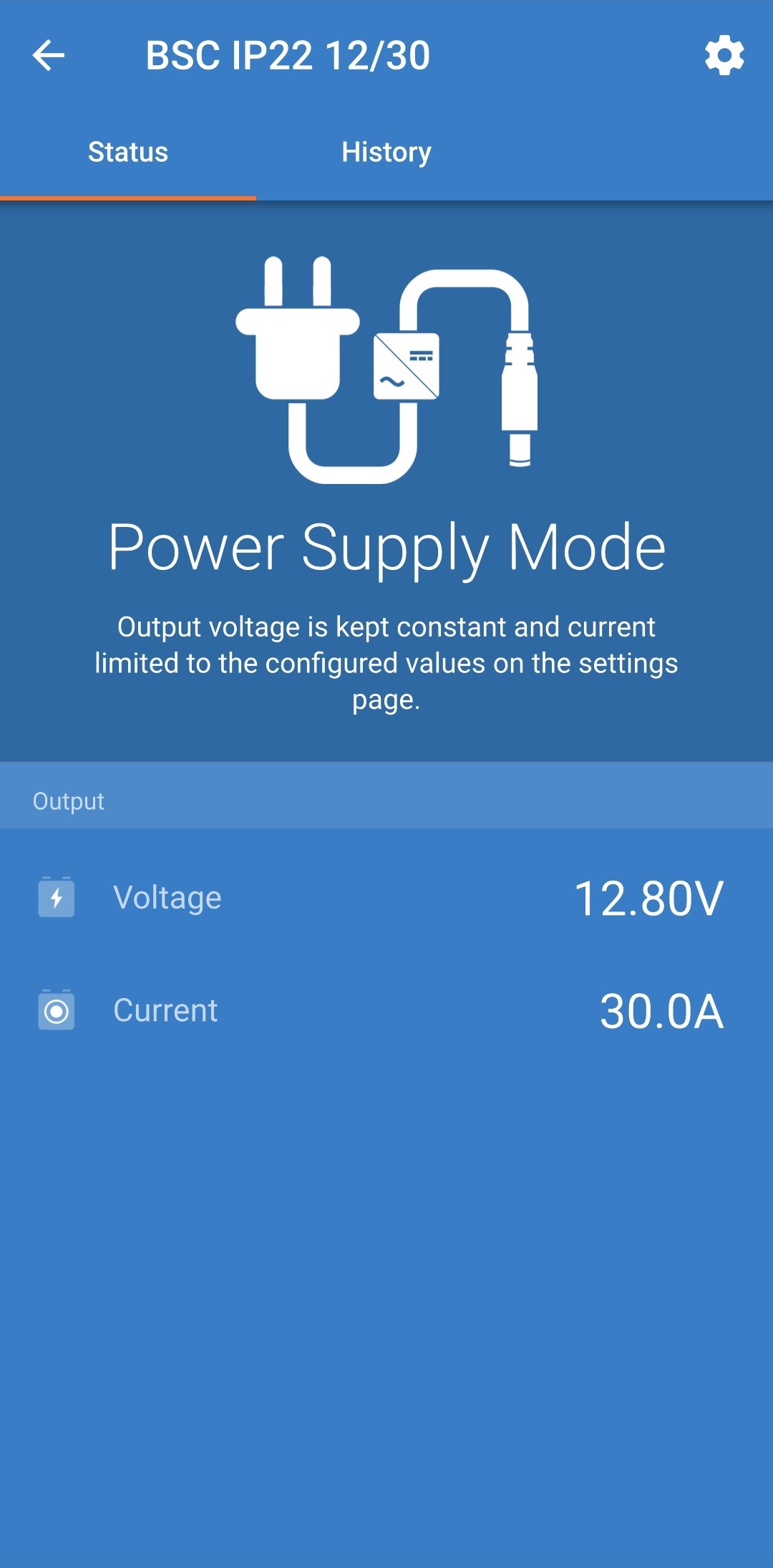

Statusskärmen är den huvudsakliga översiktsskärmen och den visar funktionsläge (laddare eller strömförsörjning), det aktiva laddningssteget (i laddarläge), batterispänning och laddnings-/utgångsström.
Datan här uppdateras kontinuerligt i realtid under tiden som laddningscykeln fortskrider.

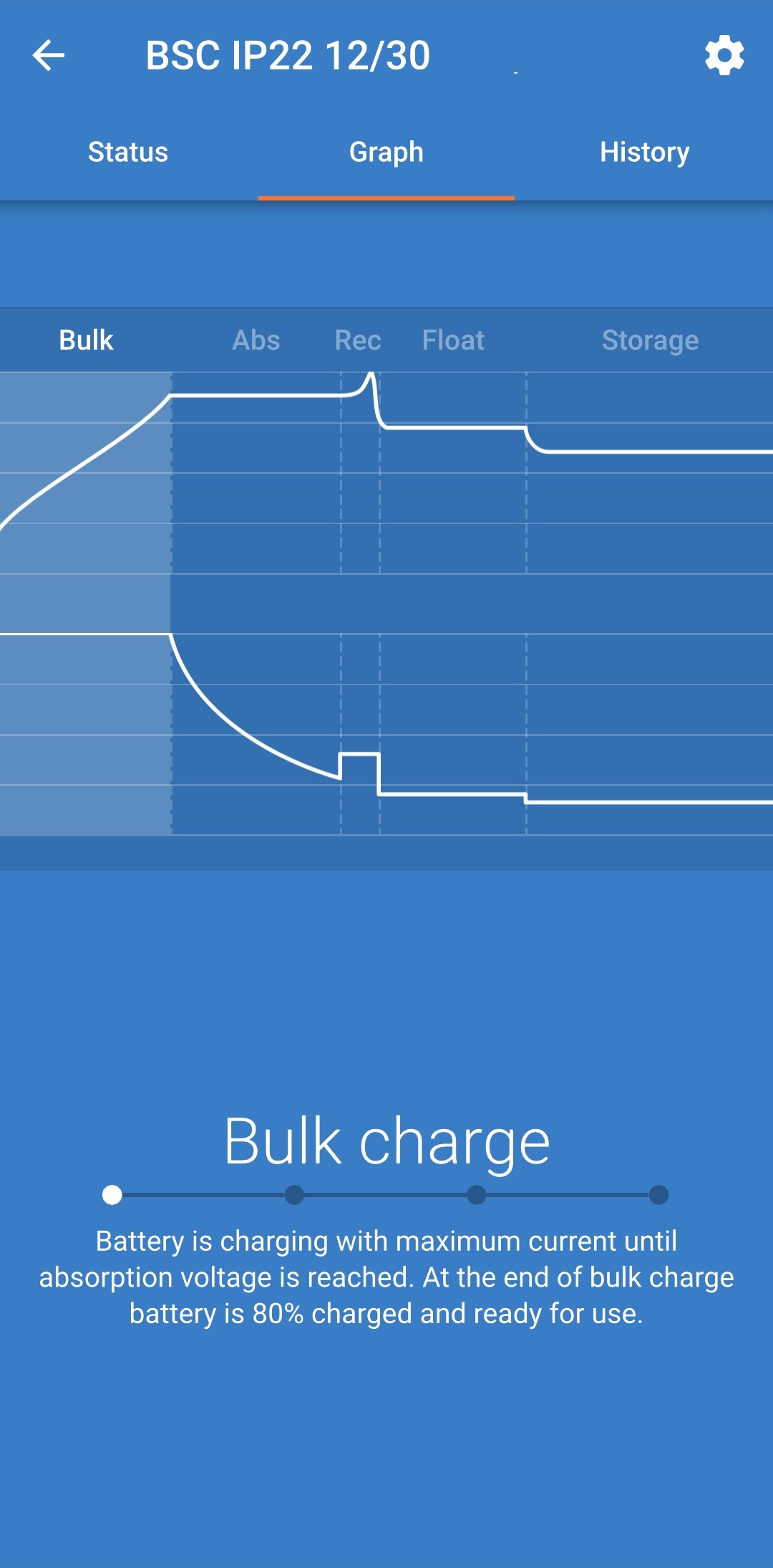

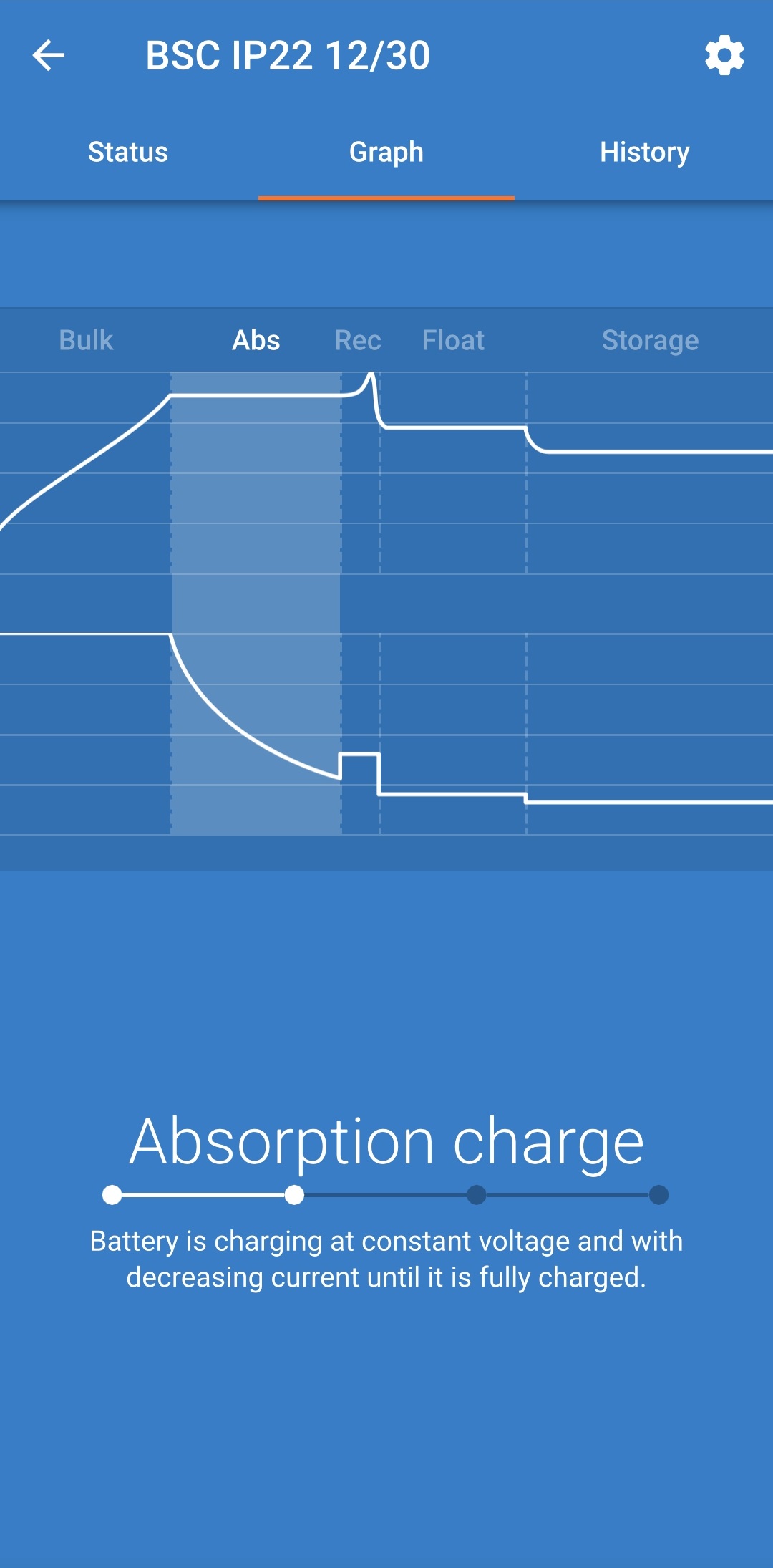

Tabellskärmen visar en lättförståelig grafisk återgivning av varje laddningssteg med avseende på typisk batterispänning och laddningsström.
Det aktiva laddningssteget markeras och anges även tillsammans med en kort förklaring.

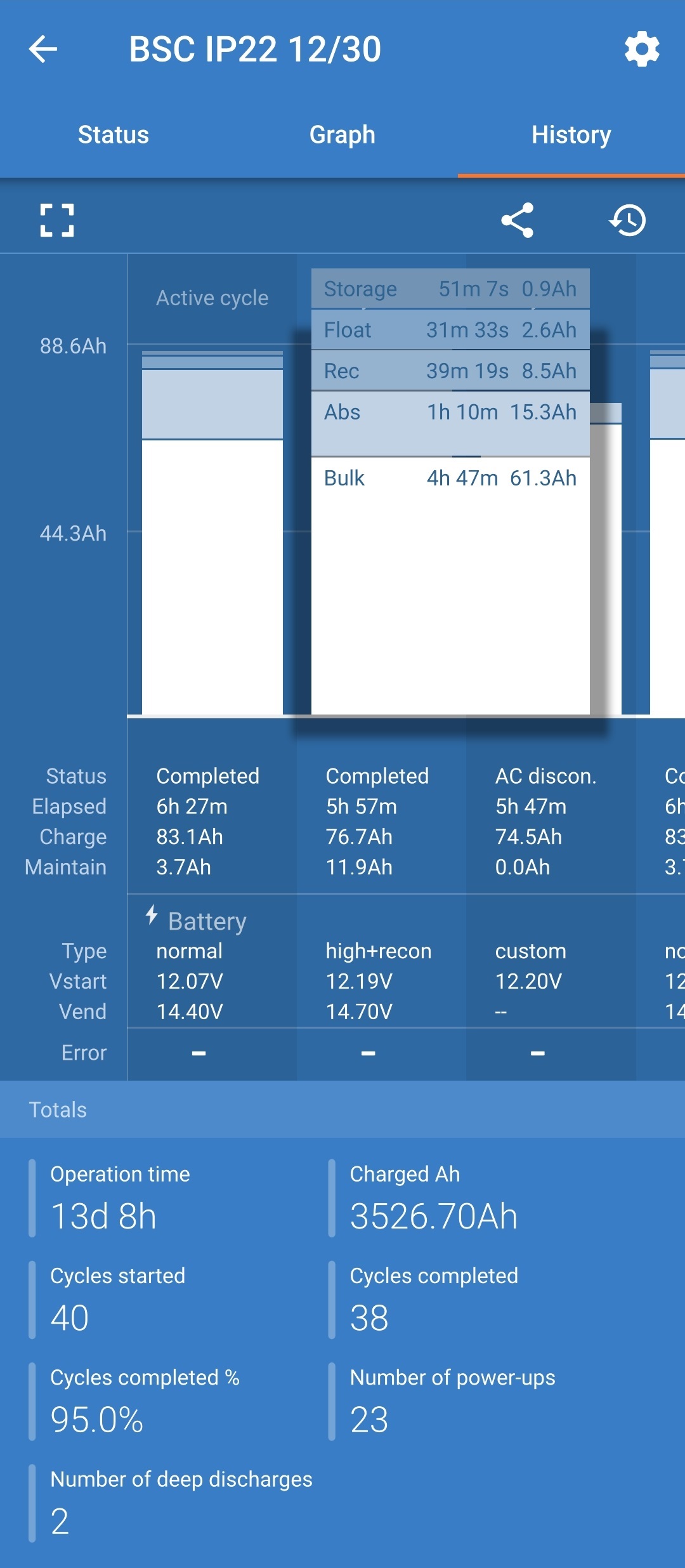

Historikskärmen är en väldigt kraftfull referens eftersom den innehåller historisk användardata från laddarens hela livstid samt detaljerad statistik för de senaste 40 laddningscyklerna (även om laddningscykeln endast delvis har slutförts).
Genom att välja fullskärm visas datan i en landskapsvy med betydligt fler dagar synliga samtidigt.
Cykelöversikt
Ett stapeldiagram som går att utvidga visar tiden som har förflutit i varje laddningssteg och vilken laddningskapacitet som har erhållits (i Ah) under varje laddningssteg.
Status
Bekräftar om laddningscykeln har slutförts eller om den avslutades för tidigt/avbröts, samt av vilken orsak/grund.
Förfluten
Total förfluten tid under stegen för återladdning (bulk och absorption).
Laddning
Total erhållen laddningskapacitet under stegen för återladdning (bulk och absorption).
Underhåll
Total erhållen kapacitet under stegen för laddningsunderhåll (float, förvaring och rekonditionering)
Typ
Den typ av laddningscykel som används: antingen en ”integrerad förinställd” eller en anpassad ”användardefinierad” konfiguration
Vstart
Batterispänning när laddning inleds
Vend
Batterispänning när laddning är komplett (slutet av absorptionssteget)
Fel
Visar om några fel har uppstått under laddningscykeln, inklusive felnummer och beskrivning
Drifttid
Den totala drifttiden under laddarens livstid
Laddad Ah
Den totala laddningskapaciteten (i Ah) erhållen under laddarens livstid
Påbörjade cykler
Det totala antalet påbörjade laddningscykler under laddarens livstid
Slutförda cykler
Det totala antalet slutförda laddningscykler under laddarens livstid
Slutförda cykler %
Procentantalet slutförda laddningscykler under laddarens livstid
Antal uppstarter
Antalet gånger laddaren har försetts med ström under laddarens livstid
Antal djupa urladdningar
Antalet gånger laddaren har återuppladdat ett djupt urladdat batteri under laddarens livstid
Programmet Blue Smart IP22 Charger innehåller funktionen omedelbar avläsning (kräver fast programvaruversion v3.61 eller högre) som gör det möjligt att övervaka nödvändig data och meddelanden från flera kompatibla enheter direkt i enhetslistan i VictronConnect utan att behöva upprätta en komplett Bluetooth-anslutning med enheten.
De viktigaste fördelarna med omedelbar avläsning jämfört med en vanlig Bluetooth-anslutning är:
All väsentlig data visas inom den omedelbar avläsningen vilket gör det onödigt en komplett Bluetooth-anslutning för de flesta övervakningskraven.
Snabbare och enklare sätt att övervaka väsentlig data eftersom det inte finns något behov av att upprätta en komplett Bluetooth-anslutning och navigera mellan skärmar.
Data från flera kompatibla enheter kan övervakas samtidigt i realtid och jämföras på en enda skärm, vilket tar bort behovet att ansluta flera enheter i rad och försöka minnas data.
Överföringsintervallet för omedelbar avläsning är längre än en komplett Bluetooth-anslutning eftersom det endast finns envägsöverföring av krypterad data i motsats till tvåvägskommunikation.

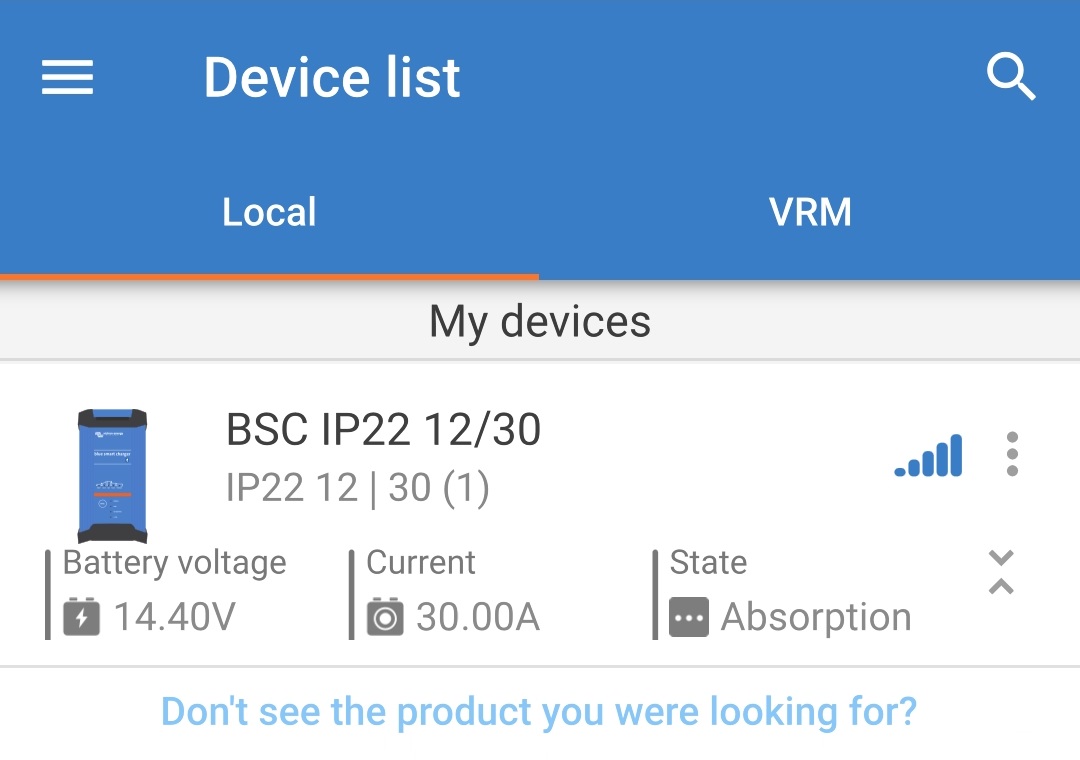

Blue Smart IP22 Charger Kommer att visa följande data direkt i enhetslistan i VictronConnect via omedelbar avläsning.
Utgångsspänning
Utgångsström
Laddningssteg
Varningar och larmmeddelanden
Felmeddelanden
Överföringen vid omedelbar avläsning är inaktiv som standard och kan ändras genom att använda en Bluetooth-anpassad enhet (mobiltelefon eller surfplatta) med appen VictronConnect.
För att aktivera omedelbar avläsning:
Anslut Blue Smart IP22 Charger.s AC-strömkabel till ett eluttag. Efter en kort fördröjning kommer LED-lamporna som indikerar det nuvarande laddningsläget och laddningsstatusen att tändas.
Använd en Bluetooth-anpassad enhet (mobiltelefon eller surfplatta), öppna appen VictronConnect och hitta Blue Smart IP22 Charger i den lokala enhetslistan och anslut sen till enheten (standardpinkoden finns på etiketten på back på laddaren, eller försök med 000000 om etiketten saknas).

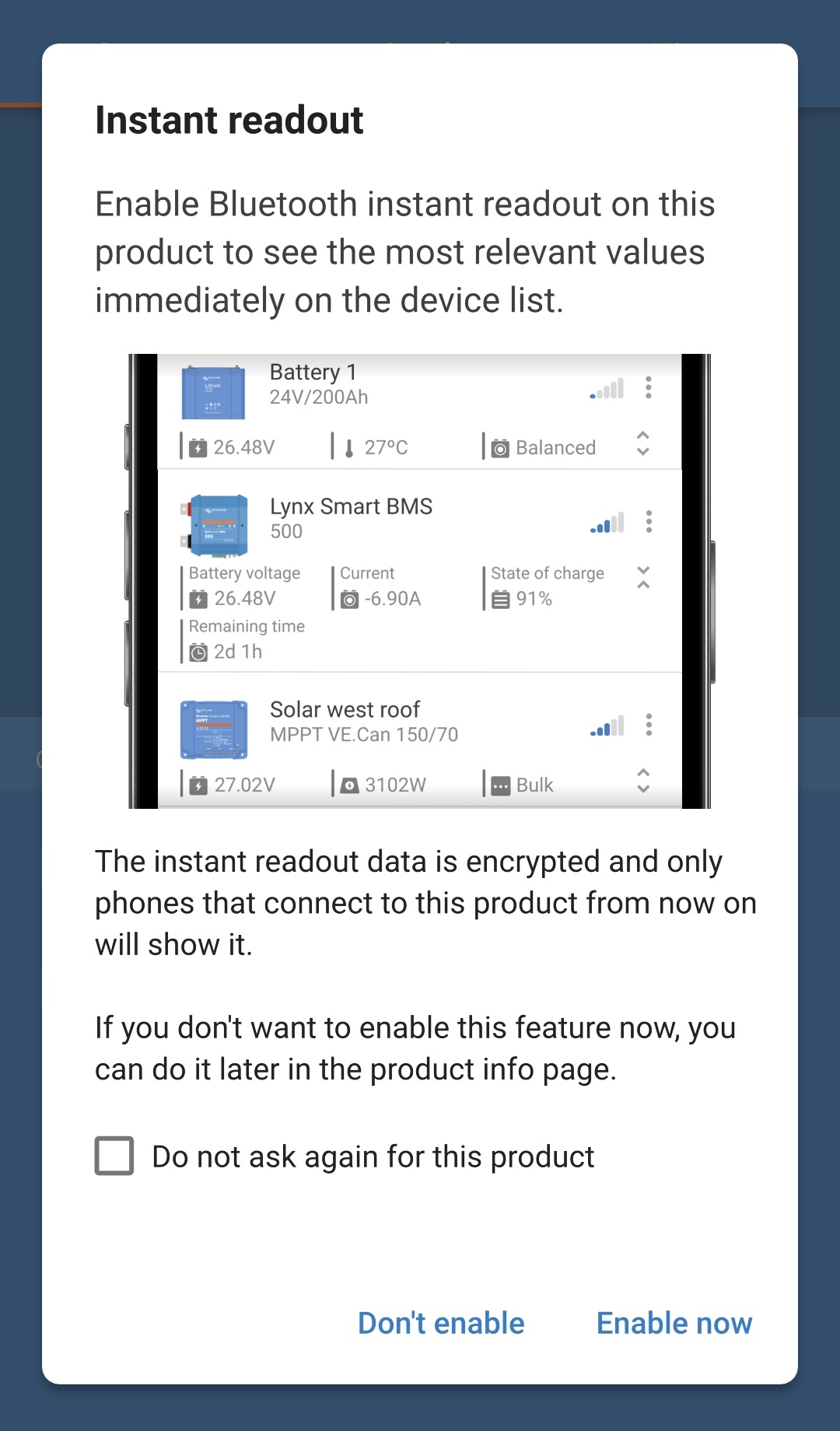

Efter en kort fördröjning visas dialogrutan för Omedelbar avläsning:
Välj Aktivera nu när dialogrutan för Omedelbar avläsning visas för att aktivera funktionen omedelbar avläsning, hoppa till steg 9.
Om dialogrutan för omedelbar avläsning inte visas kan den automatiska prompten ha inaktiverats eller så stödjer inte laddarens fasta programvara omedelbar avläsning och måste uppdateras (omedelbar avläsning kräver programvara v3.61 eller högre), fortsätt till steg 4.

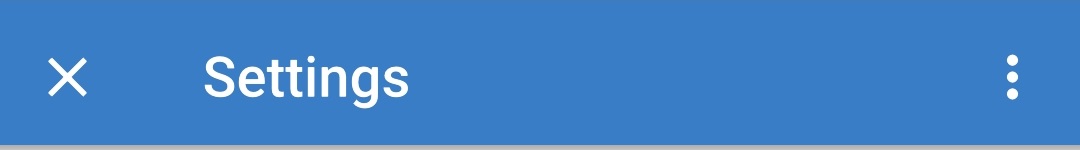

Välj symbolen Inställning (kugghjul i det övre högra hörnet) för att nå ”Inställningssidan”.
Välj symbolen för enhetsalternativ (tre lodräta prickar i det övre högra hörnet för att få åtkomst till rullgardinsmenyn för enhetsalternativ.

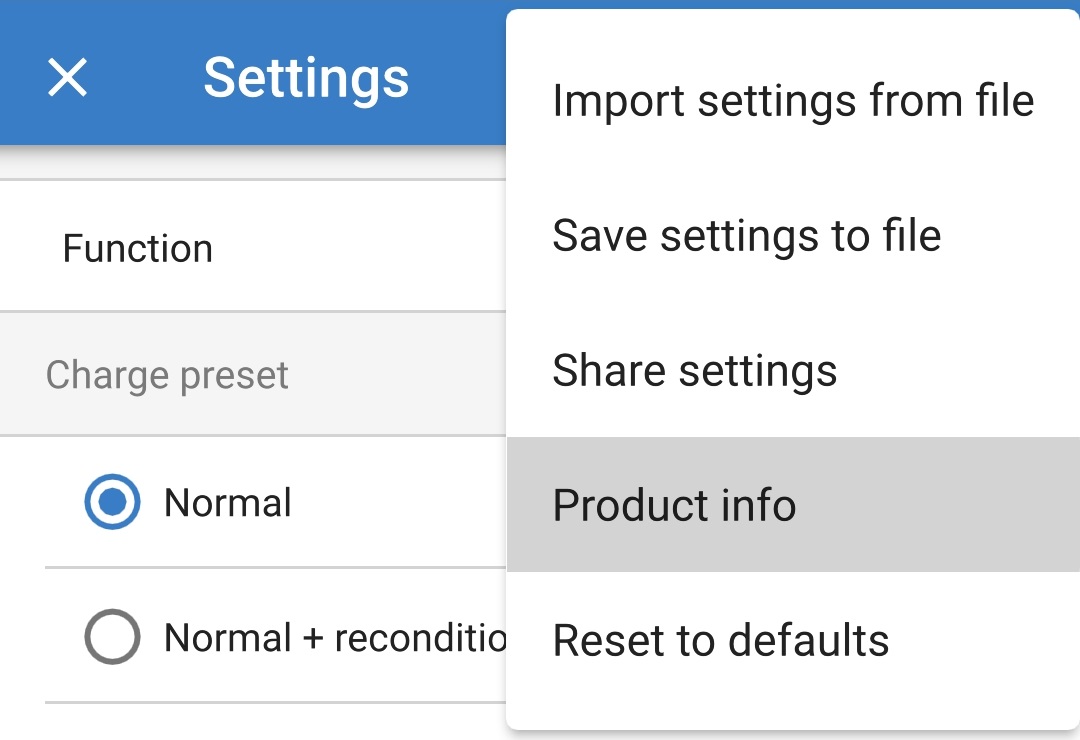

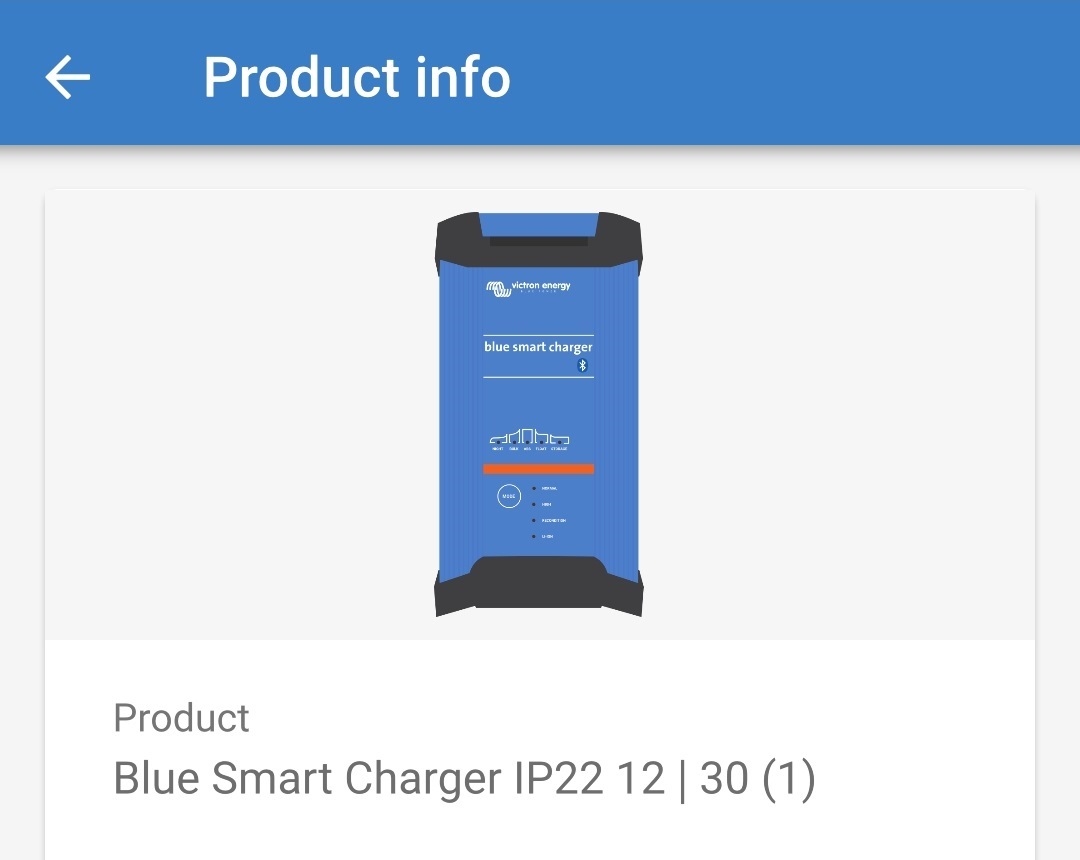

Välj Produktinfo från rullgardinsmenyn för att komma till produktinfo-sidan.

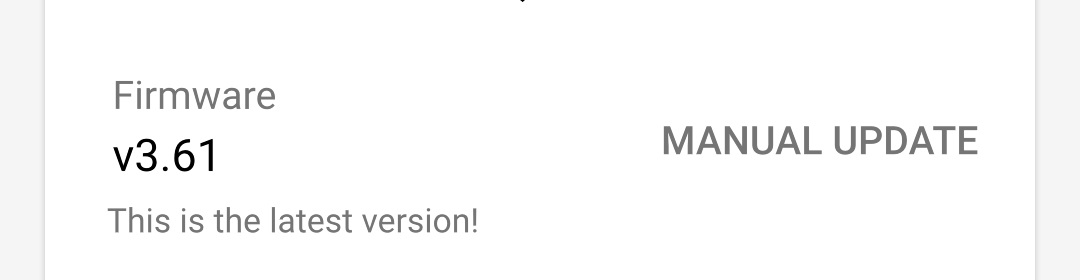

Bekräfta att laddarens fasta programvaruversion stödjer funktionen omedelbar avläsning.
Om den nuvarande programvaruversionen är v3.61 eller högre, fortsätt till steg 8.
Om den nuvarande programvaruversionen är lägre än v3.61 måste du uppdatera till den senaste programvaruversionen och sen upprepa hela processen. Se avsnittet ”inställning > Uppdatering av fast programvara” för mer information.

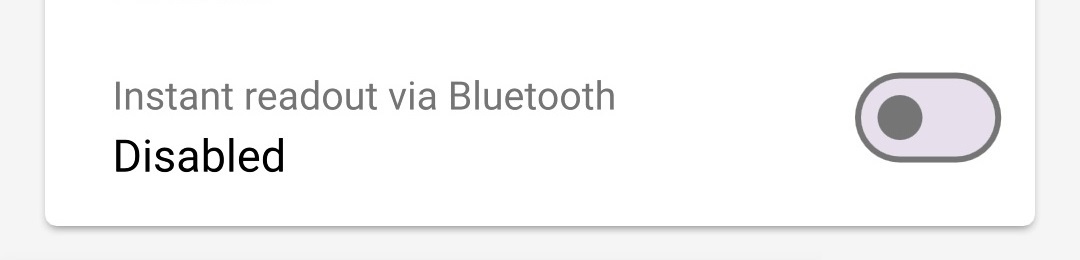

Slå på brytaren för Omedelbar avläsning via Bluetooth för att aktivera funktionen omedelbar avläsning.

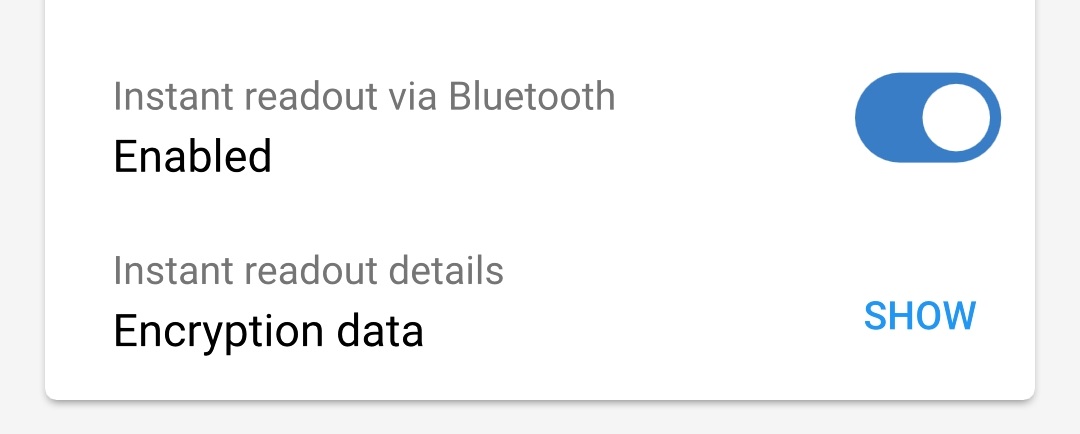

När omedelbar avläsning är aktiv visas fältet med uppgifterna från avläsningen under fältet Omedelbar avläsning via Bluetooth.
Om det krävs krypteringsdata för omedelbar avläsning (MAC-adress och krypteringsnyckel) ska du välja VISA från fältet för avläsningsuppgifterna för att öppna dialogrutan med krypteringsdatan för omedelbar avläsning. Denna data krävs inte för normal omedelbar avläsningsfunktion via appen VictronConnect, den är endast relevant för avancerad integration av den omedelbara avläsningsdatan med Bluetooth-enheter och programvara från tredje part.
Avsluta den nuvarande Bluetooth-sessionen genom att gå till den lokala enhetslistan i VictronConnect.
Omedelbar avläsning har nu aktiverats, databeskrivningar och ytterligare data (om tillgängliga) kan visas eller döljas genom att växla motsatt pilikon.
