Systemexempel

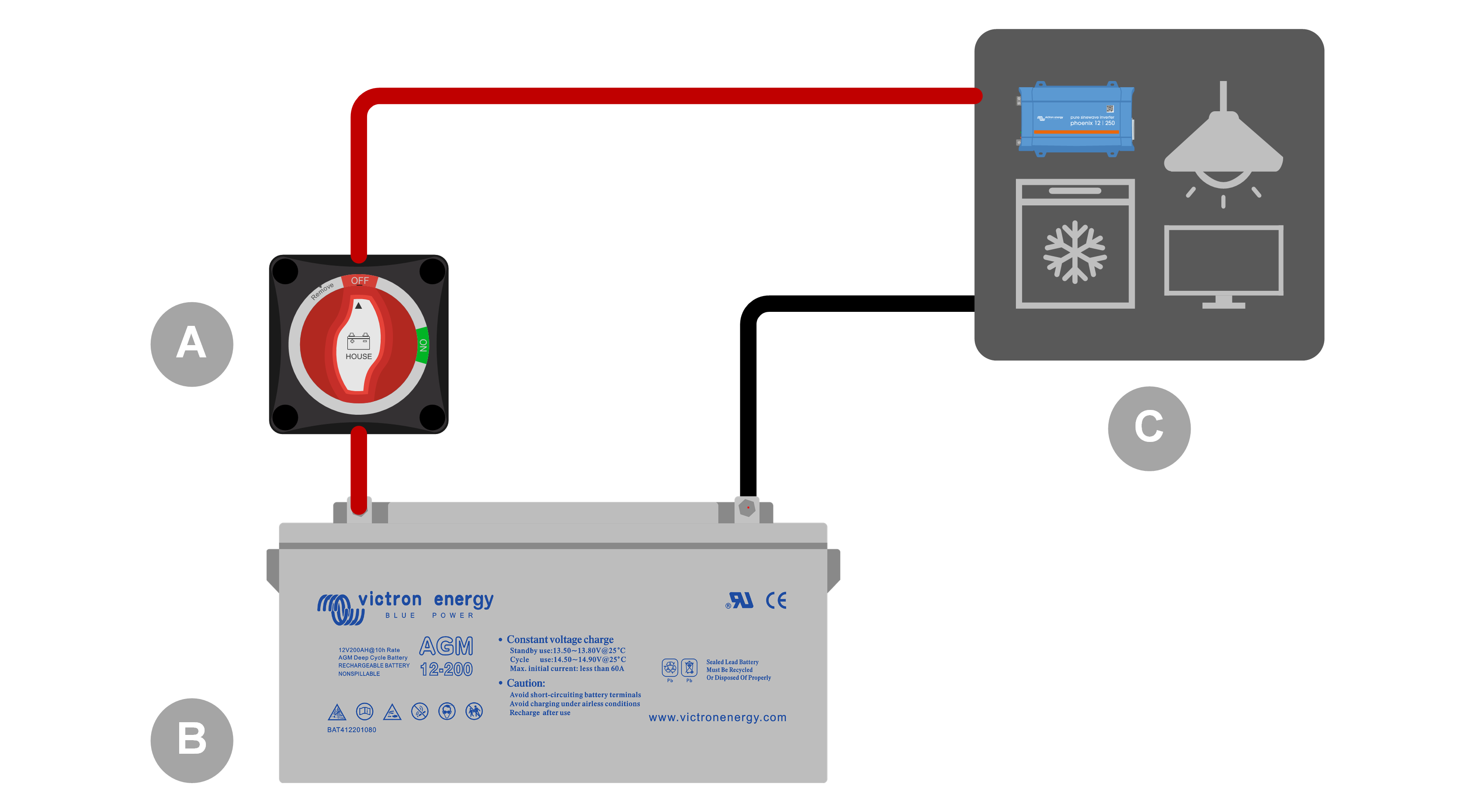

Battery Switch som används för att koppla från hussystemet från husbatteriet. Används för att bevara batteriladdning, vid systemunderhåll eller i händelse av ett nödfall. |

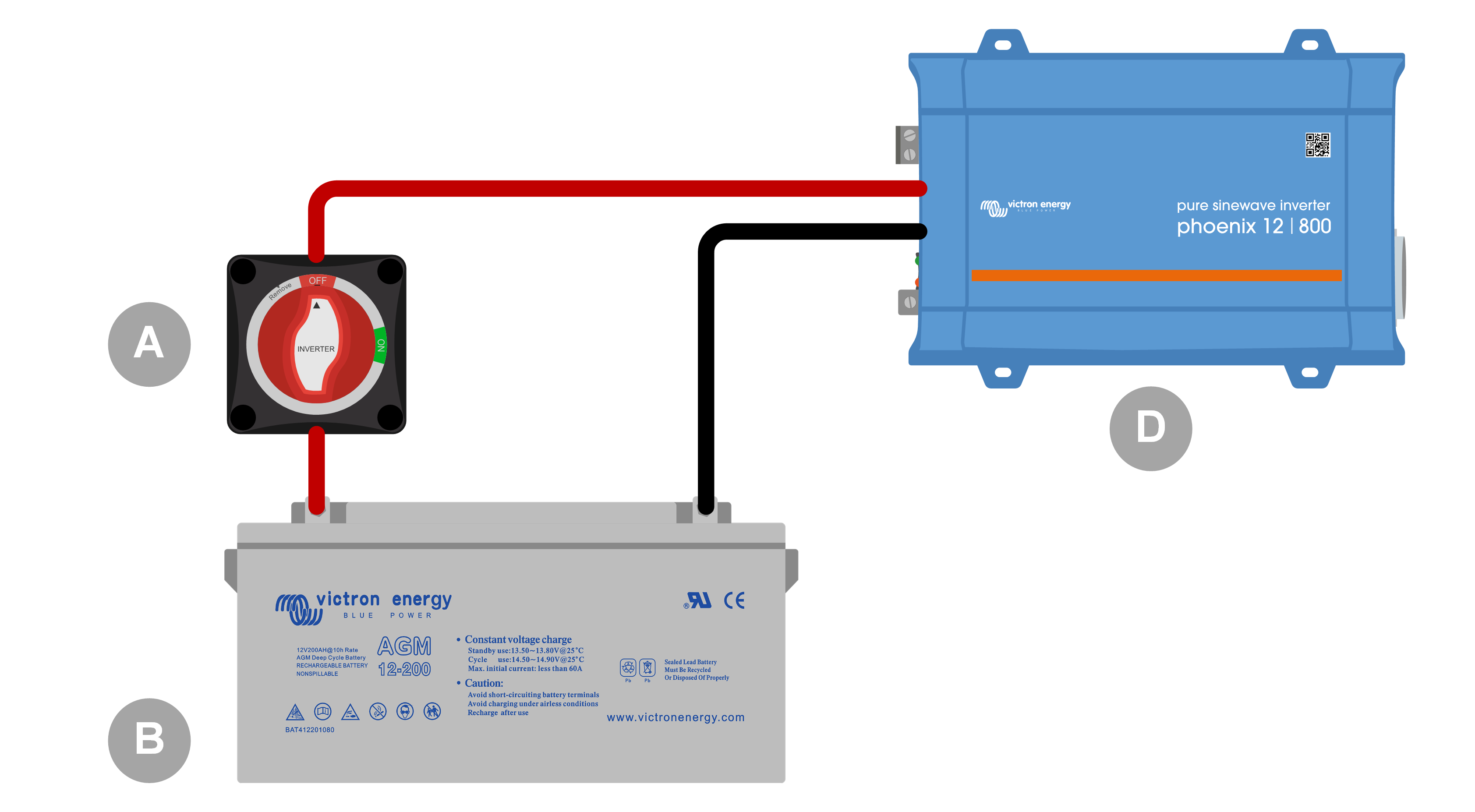

Battery Switch som används för att koppla från en växelriktare från husbatteriet. Används för att bevara batteriladdning, vid systemunderhåll eller i händelse av ett nödfall. | ||

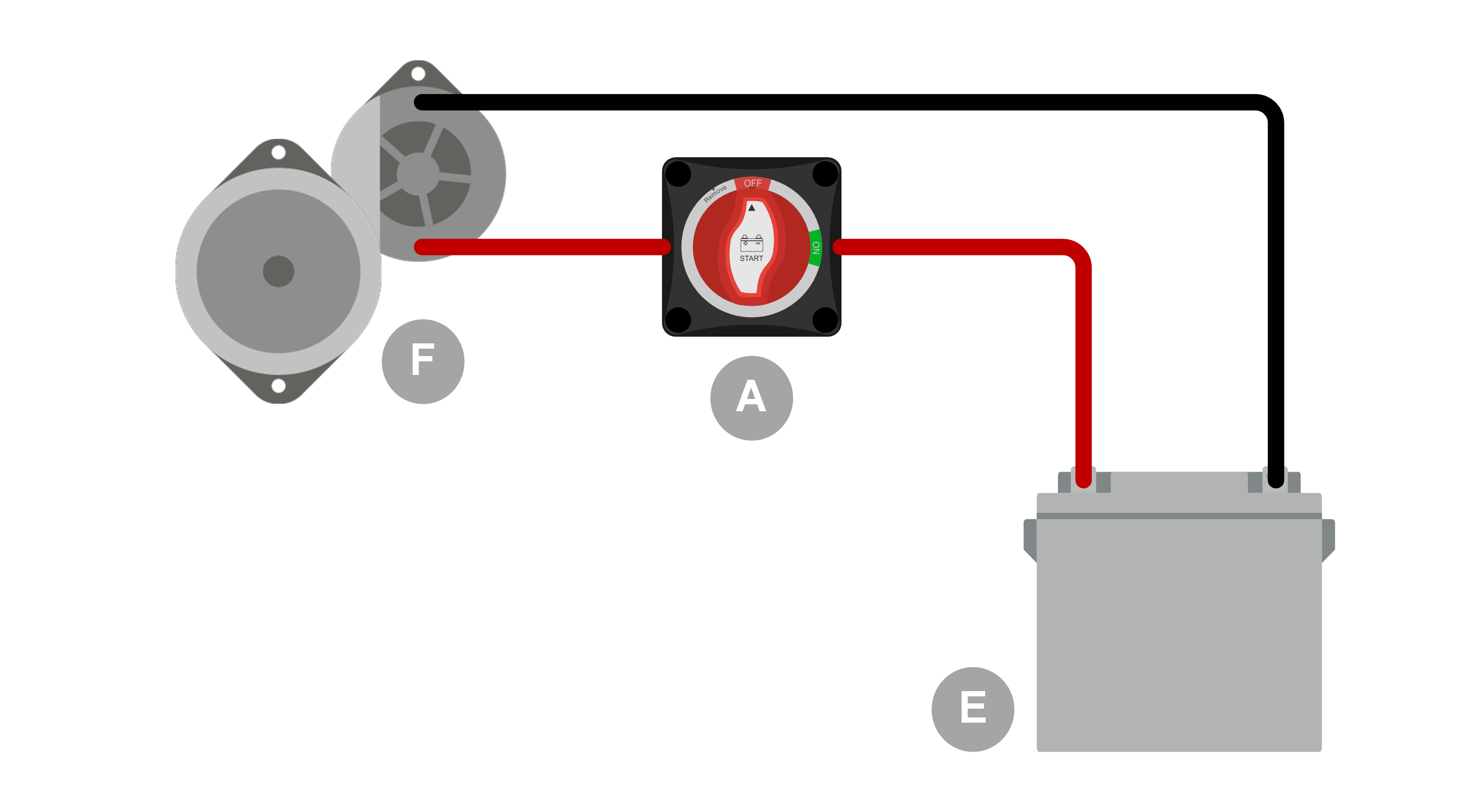

Battery Switch som används för att koppla från en generator från startbatteriet. Används för att bevara batteriladdning, vid systemunderhåll eller i händelse av ett nödfall. |

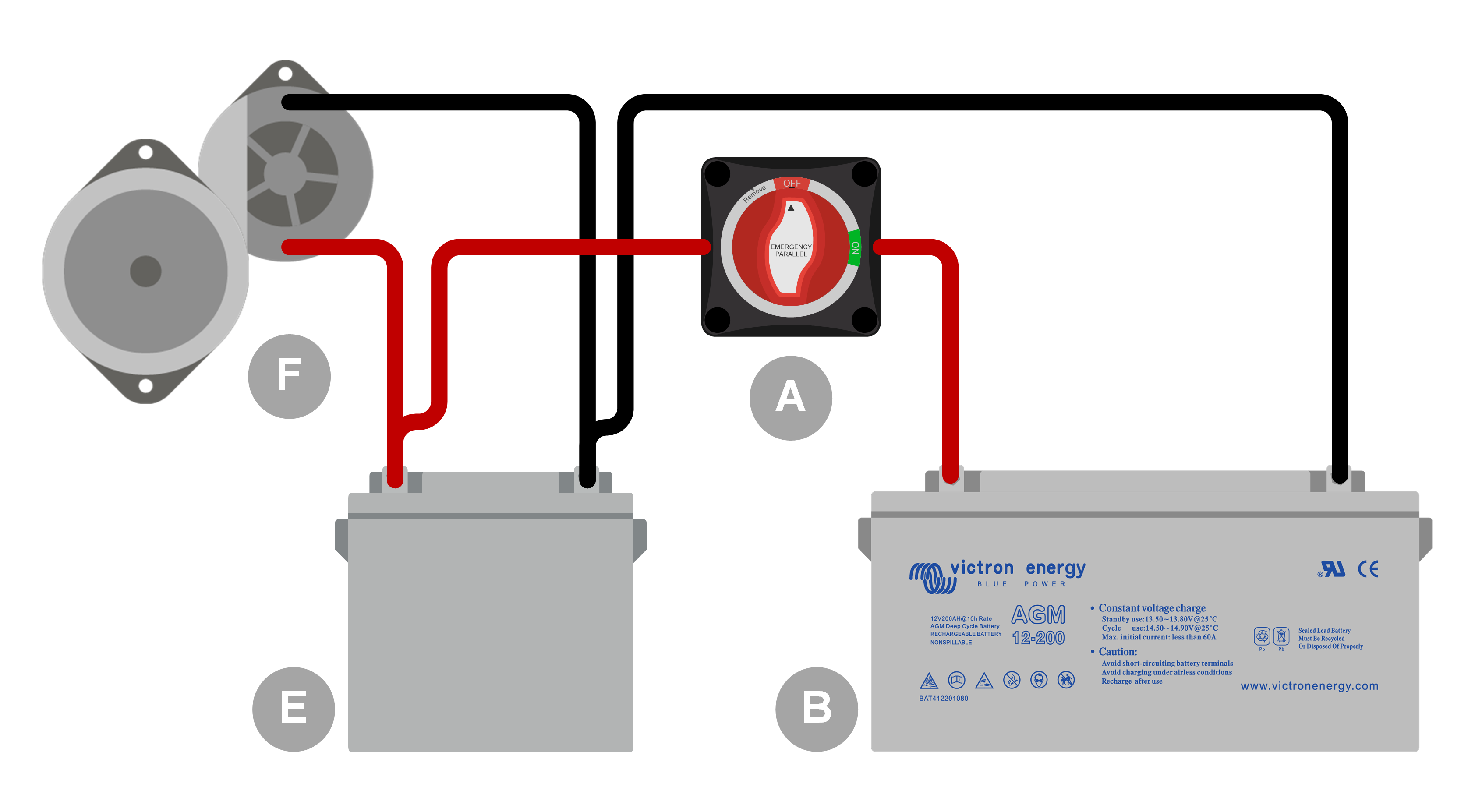

Battery Switch som används för att parallellkoppla husbatteriet till startbatteriet. Används i händelse av ett nödfall, som ett tomt startbatteri eller husbatteri. |
ID | Legend |
|---|---|
A | Battery Switch |
B | Husbatteri |
C | Hussystem DC-belastningar och/eller laddare |
D | Växelriktare |
E | Startbatteri |
F | Motor och generator |
