2. Installation
2.1. Förpackningen innehåller:
Battery Switch levereras med följande artiklar:
Battery Switch
Instruktionsbroschyr med monteringsmall
Ark med utbytbara klisteretiketter
4 Monteringsskruvar
2.2. Montering

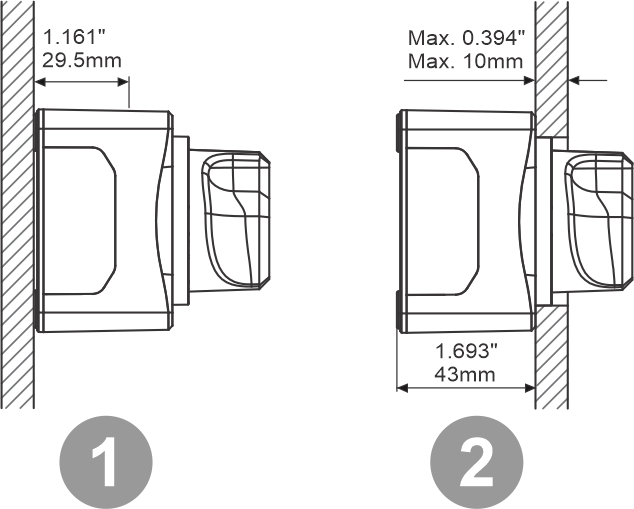

Battery Switch kan monteras på två sätt:
Ytmontering
Bakre panelmontering
Två olika monteringssätt.
Battery Switch-förpackningen innehåller en utskärning i faktisk storlek. Använd denna för att markera skruvhålen och för att markera hålet för vredet vid bakre panelmontering. Se avsnittet Höljesdimensioner för Battery Switchs dimensioner.

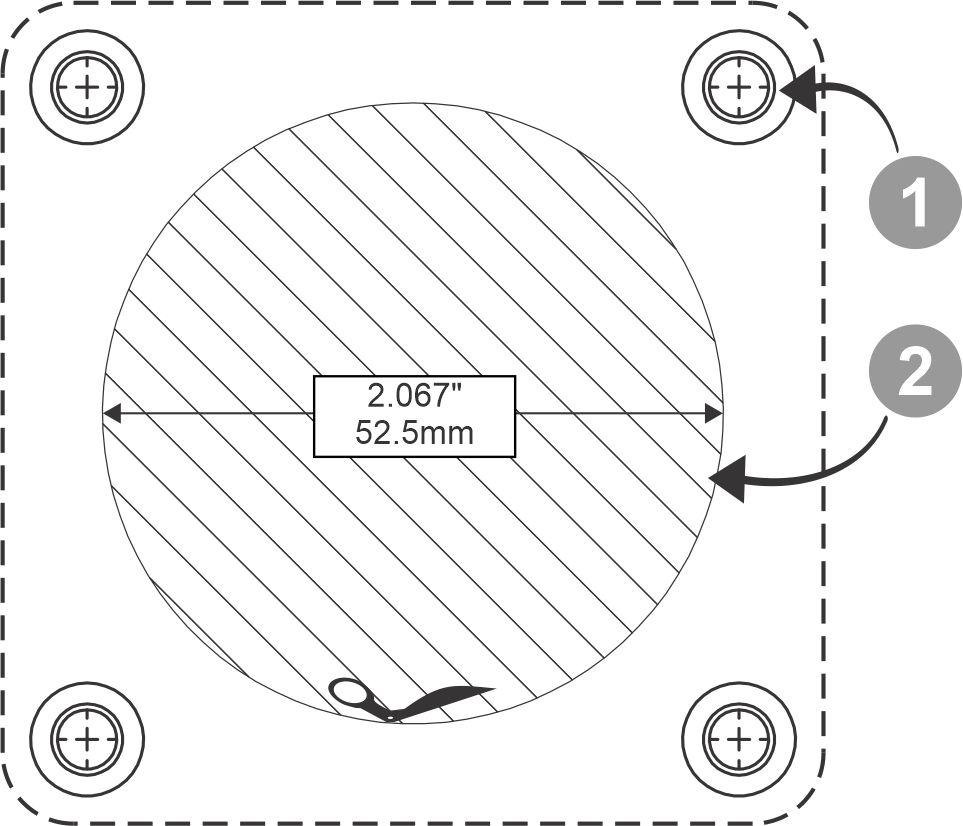

Skruvhål 4 hål, ett i varje hörn.
Monteringshål för bakre panelmontering.
Mall för monteringshål. Inte skalenlig, använd utskärning från Battery Switch-förpackningen.
2.3. Klisteretikett
Battery Switch levereras med ett etikettark som innehåller 16 olika klisteretiketter.
Välj den klisteretikett som passar bäst med den krets Battery Switch ska användas i.

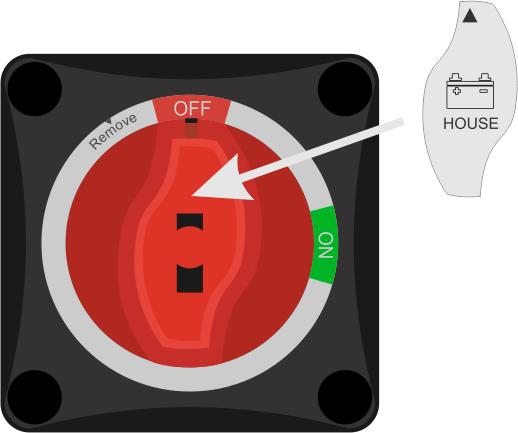

Ta bort etiketten från arket och placera den på vredet på Battery Switch enligt bilden nedan.
Etikettark |
Klisteretikett |
2.4. Kopplingar
Koppla Battery Switch till elsystemet enligt följande:
Koppla från den positiva batteriterminalen.
Montera Battery Switch på den önskade ytan (ytmontering) eller panelen (bakre panelmontering).
Ta bort den lämpliga sidoluckan för kabelåtkomst. Ta inte bort sidoluckan som är uppåt eftersom vatten kan komma in uppifrån.
Använd 120 mm² (4/0 AWG)-kablar på alla terminaler för att klara av Battery Switchs märkström.
Anslut en terminal till den positiva batterikabeln. Anslut den andra terminalen till den positiva kabeln på en växelströmsgenerator, belastningskrets eller andra batteri (beroende på installationstyp).
Säkerställ att alla muttrar och brickor är korrekt fastsatta och att muttern har skruvats åt med det rekommenderade vridmomentet på 8 Nm (max. 12,5 Nm).
Återanslut den positiva batteriterminalen.
