Comutator baterie - manual

2. Instalare

În această secțiune:

2.1. Ce este în cutie

Comutatorul bateriei se livrează împreună cu următoarele elemente:

  • Comutator baterie

  • Broșură cu instrucțiuni și șablon de montaj

  • Foaie cu etichetă autocolantă interschimbabilă

  • 4 șuruburi de fixare

2.2. Montare

Comutatorul bateriei poate fi montat în două moduri:

  1. Montaj pe suprafață

  2. Suport pentru panoul din spate

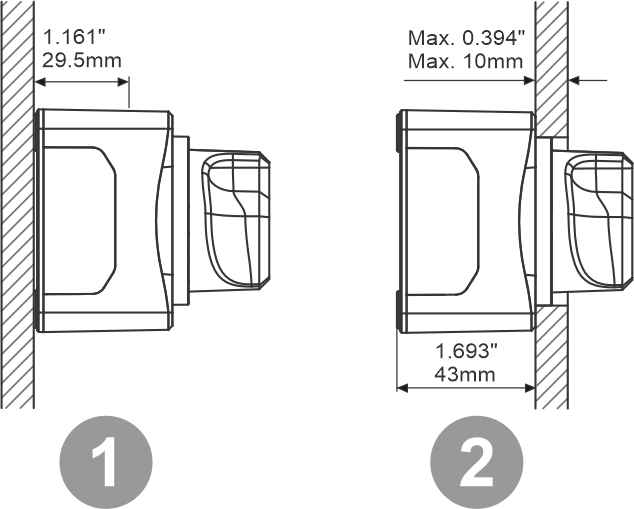

Două moduri diferite de montaj.

Ambalajul comutatorului bateriei are o dimensiune reală. Utilizați-l pentru a marca orificiile șuruburilor și pentru montajul panoului din spate pentru a marca orificiul pentru buton. Pentru a afla dimensiunile comutatorului bateriei, vă rugăm să consultați capitolul Dimensiuni carcasă.

  1. Înșurubați orificiile. 4 orificii, câte unul la fiecare colț.

  2. Orificiul pentru montarea panoului din spate.

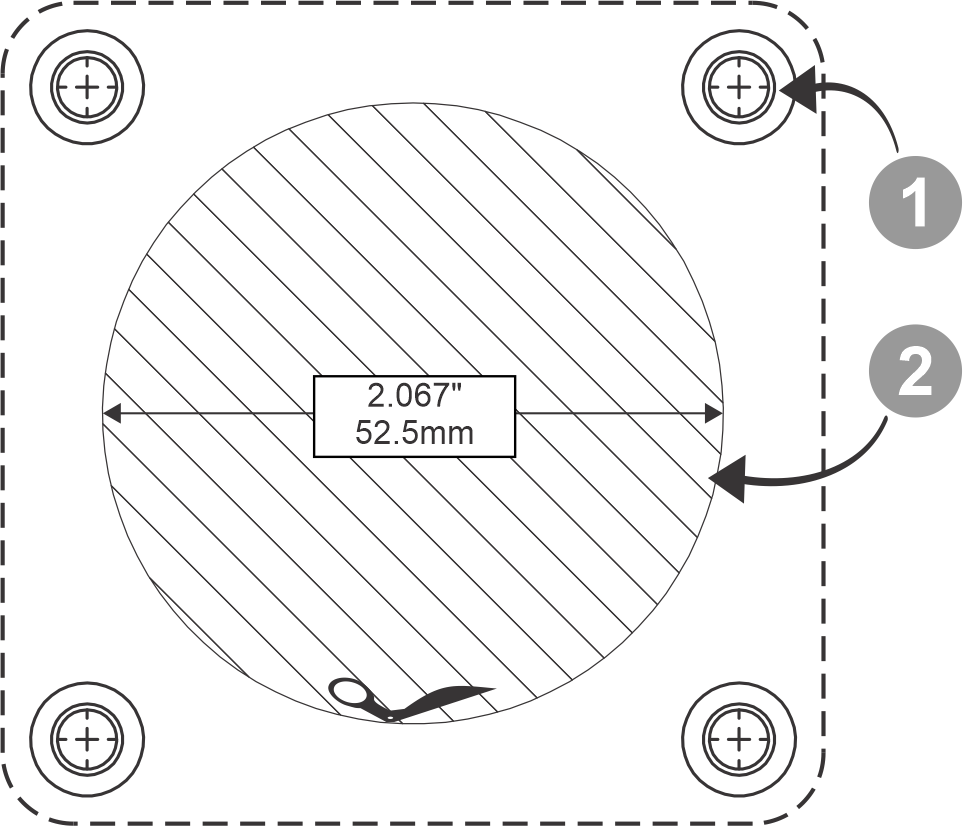

Șablon pentru orificiu de montare. Pentru a preveni scalarea, utilizați decupajul de pe ambalajul comutatorului bateriei.

2.3. Etichetă autocolantă

Comutatorul bateriei se livrează împreună cu o foaie autocolantă care conține 16 autocolante diferite.

  • Selectați autocolantul care corespunde cel mai bine circuitului în care este folosit comutatorul bateriei.

  • Îndepărtați autocolantul din foaia autocolantă și poziționați-l pe butonul comutatorului bateriei, așa cum este indicat în imaginea de mai jos.

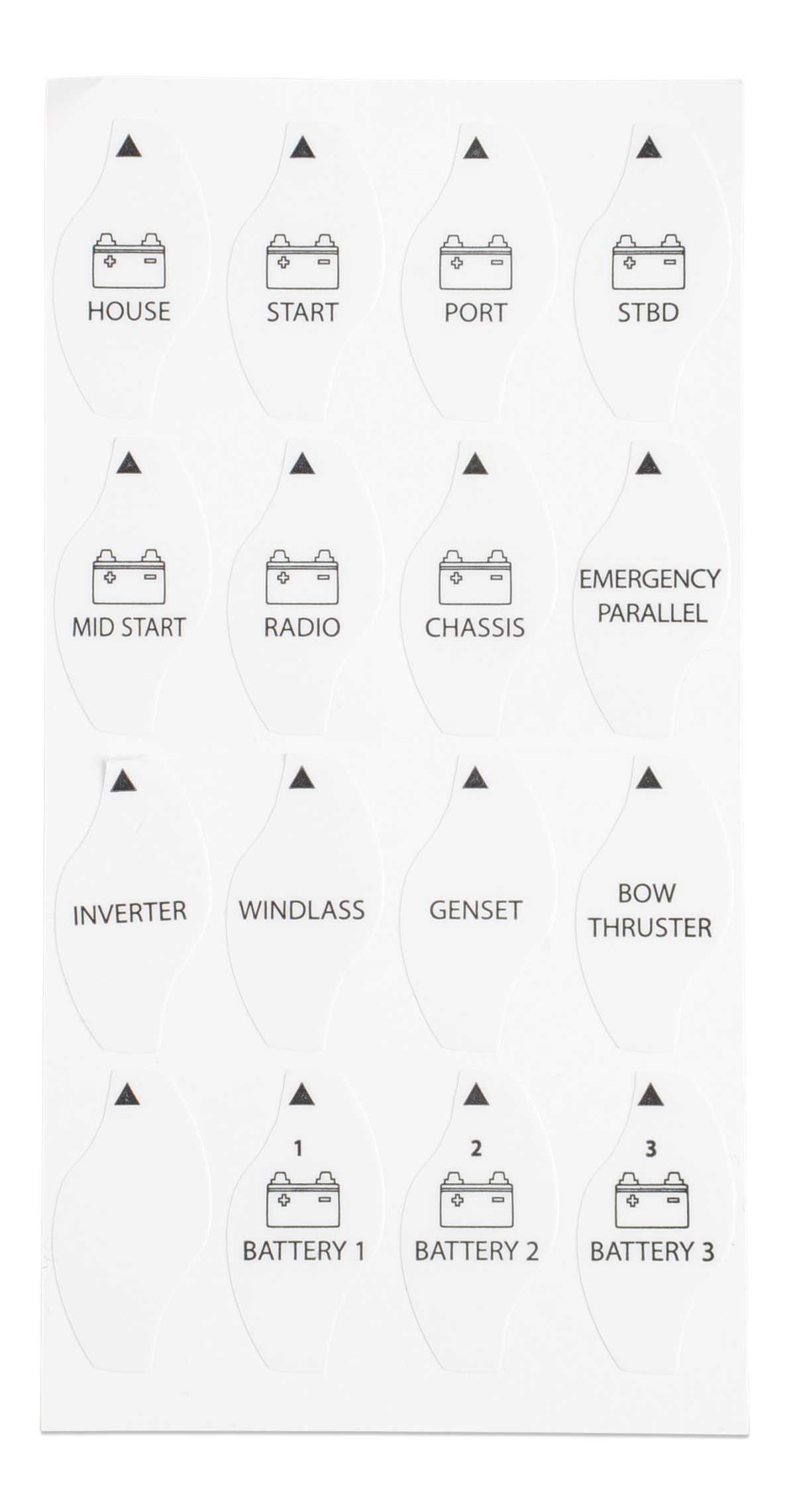

Foaie cu etichetă autocolantă

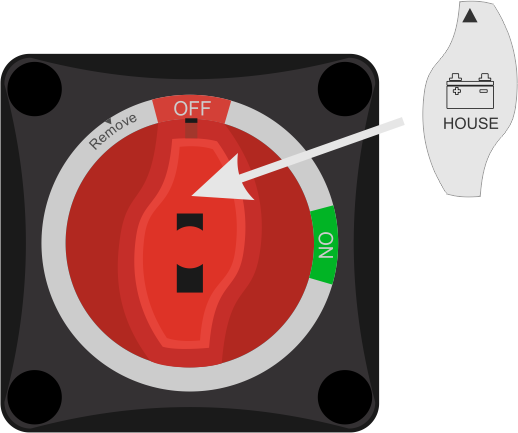

Fixarea etichetei autocolante

2.4. Cablare

Cuplați comutatorul bateriei în sistemul electric în felul următor:

  • Deconectați borna pozitivă a bateriei.

  • Montați comutatorul bateriei pe suprafața dorită (montaj pe suprafață) sau pe panou (montaj pe panoul din spate).

  • Scoateți placa laterală corespunzătoare pentru a crea acces pentru cablu. Nu îndepărtați placa laterală care este orientată în sus, deoarece acest lucru poate duce la pătrunderea apei din partea de sus.

  • Utilizați cabluri de 120 mm² (4/0 AWG) pe toate terminalele pentru a atinge valoarea curentă a comutatorului bateriei.

  • Conectați un terminal la cablul pozitiv al bateriei. Conectați celălalt terminal la cablul pozitiv al alternatorului, circuitului de încărcare sau la a doua baterie (în funcție de tipul de instalare).

  • Asigurați-vă că toate piulițele și șaibele sunt atașate corect și că piulița este strânsă cu un cuplu recomandat de 8 Nm (maxim 12,5 Nm).

  • Conectați din nou borna pozitivă a bateriei.
