3. Installatie
3.1. Wat zit er in de doos?
BMV-702 hoofdunit samen met een bevestigingshuls. |
| |
500 A-shunt. |
| |
Twee 1,5 m (59“) rode kabels met een 1 A zekering. |  | |
10 m (32 ft) RJ12 UTP-kabel. |
| |
Vierkante frontplaat met een bevestigingsrand. |
| |
Zakje met 4 kleine schroeven. |
| |
Gids voor een snelle installatie. |
| |
Reserve serienummer sticker. |
|
3.2. Monteren van de shunt
De shunt heeft een IP21-classificatie; dit betekent dat de shunt niet waterdicht is en op een droge plaats moet worden gemonteerd.
De shunt beschikt over twee 5,5 mm gaten voor montagedoeleinden; deze bevinden zich in de basis van de shunt. De gaten kunnen worden gebruikt om de shunt op een hard oppervlak te schroeven of vast te zetten (merk op dat de schroeven niet meegeleverd werden).
Raadpleeg voor de exacte locatie van de bevestigingsgaten de maattekening in de bijlage van deze handleiding.
 |
Bovenaanzicht shunt met vermelding van de bevestigingsgaten en zijaanzicht shunt met vermelding van de montagemethode.
3.3. Monteren van de hoofdunit
De hoofdunit kan op verschillende manieren worden gemonteerd:
Paneelmontage, de hoofdunit wordt bevestigd aan de achterkant van een paneel.
Paneelmontage, de hoofdunit wordt bevestigd aan de voorkant van het paneel.
Wandmontage, met een optionele Wandmontagebehuizing.
Montagemethode A.
Montagemethode B.
Montagemethode C.
Opmerking
Raadpleeg voor de volledige instructies voor wandmontage, de montagehandleidingen voor wandmontage op de productpagina's Wandmontagebehuizing voor BMV of MPPT-beheer of Wandmontagebehuizing voor BMV en Color Control GX.

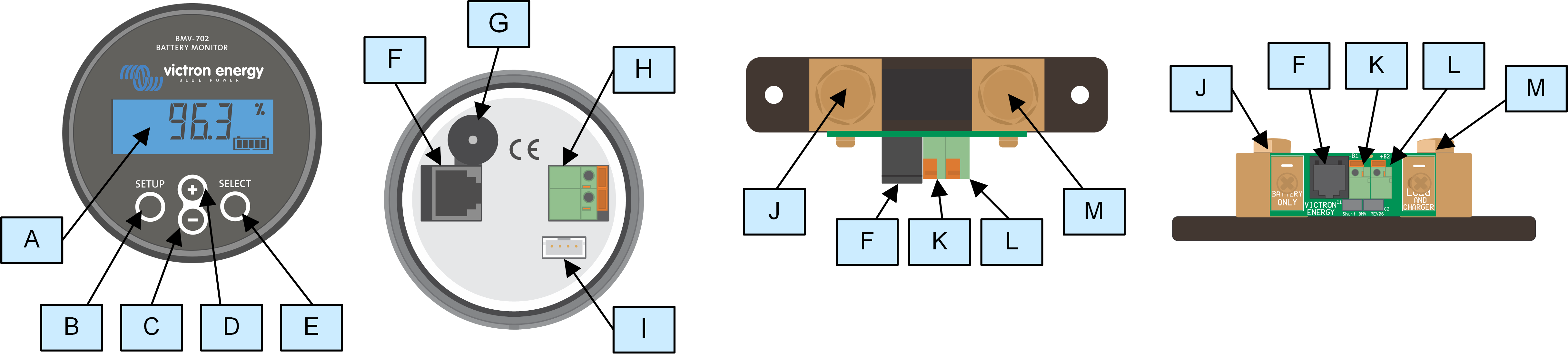

3.4. Overzicht aansluitingen
# | Naam | Type aansluitklem |
|---|---|---|
A | Weergave | - |
B | Installatieknop | - |
C | Omlaag-knop | - |
D | Omhoog-knop | - |
E | Select-knop | - |
F | RJ12-aansluiting | RJ2-aansluitklem |
G | Zoemer | - |
H | Programmeerbare relais-aansluiting | Push-aansluiting |
I | VE.Direct-aansluiting | VE.Direct-aansluitklem |
J | Negatieve accu-aansluiting | M10 bout |
K | Positieve accu-aansluiting | Push-aansluiting |
L | Reserve aansluiting | Push-aansluiting |
M | Negatieve belasting aansluiting | M10 bout |
3.5. Basis elektrische aansluitingen
Aansluitingsprocedure:
Sluit de minpool accu-aansluitklem aan op de M10-bout aan de “ BATTERY ONLY”-zijde van de shunt. Draai de shunt-bout vast met een maximaal aanhaalmoment van 21 Nm.
Let op dat er geen andere aansluitingen op deze kant van de shunt of op de negatieve accuklem zouden moeten zijn. Elke belasting of lader die hier is aangesloten zal niet meegeteld worden in de acculaadstatus berekening.
Sluit de min van het elektrisch systeem aan op de M10-bout aan de “LOAD AND CHARGER”-zijde van de shunt. Draai de shunt-bout vast met een maximaal aanhaalmoment van 21 Nm. Let op dat de min van alle DC belastingen, omvormers, acculaders, PV-laders en andere laadbronnen zijn verbonden “na” de shunt.
Sluit de adereindhuls van de rode kabel met zekering aan op de shunt door de pin in de “+B1”-aansluitklem te drukken.
Sluit de M10-aansluitingsklem van de rode kabel met de zekering aan op de plus-aansluitklem van de accu.
Sluit de shunt aan op de hoofdunit via de RJ12-kabem. Steek een zijde van de RJ12-kabel in de shunt RJ12-aansluitklem en de andere kant van de kabel in de RJ12-aansluitklem op de hoofdunit.
De accubewaker staat nu aan. Het beeldscherm is actief,.
Om volledig functioneel te zijn moet de accubewaker ingesteld worden; raadpleeg het Configuratie hoofdstuk.
Als de accubewaker wordt gebruikt voor het bewaken van een tweede accu, accubank middelpunt of de accutemperatuur, raadpleeg dan één van de volgende 3 paragrafen over hoe dit te doen en ga dan vervolgens verder naar het Configuratie hoofdstuk.
 |
Installatie basis accubewaker.
3.6. Elektrische Aux-contacten
Naast de uitgebreide bewaking van de hoofdaccubank, kan een tweede parameter bewaakt worden. Dit kan een van de volgende zijn:
De spanning van een tweede accu, zoals een startaccu.
De middelpuntsafwijking van de accubank.
Accutemperatuur
Dit hoofdstuk legt uit hoe de +B2-klem bedraadmoet worden voor de drie bovenstaande opties.
3.6.1. Aux-aansluiting voor het bewaking van de spanning van een tweede accu
Voor gebruik om de spanning van een tweede accu te bewaken, zoals een startaccu of reserve-accu.
Aansluitingsprocedure:
Verifieer dat de negatieve pool van de tweede accu verbonden is met de LOAD AND CHARGER-zijde van de shunt.
Sluit de adereindhuls van de tweede rode kabel met zekering aan op de shunt door de pin in de “+B2”-klem te drukken.
Sluit de M10-kabelschoen van de tweede rode kabel met de zekering aan op de positieve aansluiting van de tweede accu.
 |
Accubewaker met bewaking reserve tweede accu.
3.6.2. Aux-aansluiting voor het bewaken van de accubankmiddelpunt bewaking
Voor gebruik met een accubank die bestaat uit meerdere accu's die in serie of parallel bedraad zijn om een 24 V of 48 V-accubank te vormen.
Aansluitingsprocedure:
Sluit de adereindhuls van de tweede rode kabel met zekering aan op de shunt door de pin in de +B2-klem te drukken.
Sluit de M10-kabelschoen van de tweede rode kabel met de zekering aan op de positieve aansluitklem van het middelpunt.
Voor meer informatie over middelpuntbewaking en voor extra bedradingsschema’s over accubankmiddelpunt bewaking raadpleeg het Bewaken van de middelpuntspanning hoofdstuk.
 |
Accubewaker met reserve middelpuntbewaking.
3.6.3. Aux-aansluiting voor temperatuurbewaking
Voor gebruik om de temperatuur van een accu te bewaken via de (niet meegeleverde) Temperatuursensor voor BMV-712 Smart en BMV-702. Deze temperatuursensor moet apart gekocht worden. Let erop dat dit een andere temperatuursensor is dan de temperatuursensoren die worden meegeleverd met Victron-omvormers / -laders en sommige acculaders.
 |
Temperatuursensor voor de accubewaker
Aansluitingsprocedure:
Sluit de adereindhuls van de zwarte temperatuursensordraad aan door de adereindhuls in de +B2-klem te drukken.
Sluit de adereindhuls van de rode kabel aan door de adereindhuls in de +B1-klem te drukken.
Sluit de M10-kabelschoen van de temperatuursensor aan op de positieve accuklem.
 |
Accubewaker met reserve temperatuurdetectie.
Opmerking
Let op dat als de temperatuursensor wordt gebruikt de twee rode kabels met zekering die werden geleverd bij de accubewaker niet nodig zijn. De temperatuursensor zal deze kabels vervangen.
3.7. Programmeerbaar relais
De accubewaker is uitgerust met een programmeerbaar relais. Dit relais kan worden gebruikt als alarmrelais, voor het starten van een aggregaat of voor andere applicaties. Voor meer informatie over de verschillende relaismodi, raadpleeg hoofdstuk Relaisinstellingen.
Een gebruiksvoorbeeld van de relais is om een aggregaat te starten wanneer de acculaadstatus te laag gezakt is en om dan de aggregaat te stoppen wanneer de accu's opnieuw opgeladen werden.
Standaard is de relais ingesteld om in werking te stellen wanneer de acculaadstatus onder 50% valt en om buiten werking te stellen wanneer de acculaadstatus naar 90% gestegen is. De relais kan echter ingesteld worden om ook andere omstandigheden te starten, zoals accuspanning.
De relais heeft 2 contacten: COM (algemeen) en NO (normaal open) en bevinden zich aan de achterkant van de hoofdunit.
Wanneer het relaiscontact open is, wordt de spoel buiten werking gesteld; er is geen contact tussen COM en NO. Wanneer de relais in werking wordt gesteld, sluit de relais en er wordt contact gemaakt tussen COM en NO. De relaisfunctie kan omgevormd worden: buiten werking gesteld wordt in werking gesteld en vice versa. Raadpleeg instelling Relais omvormen. Wanneer de relais in werking gesteld wordt, verhoogt het stroomverbruik van de accubewaker lichtjes: raadpleeg het Technische gegevens hoofdstuk.
Het interne bedradingsschema van de accubewaker met de relais in een buiten werking gestelde status, verbonden met een extern alarm of aggregaat startcircuit.
3.8. Gebruik van alternatieve shunts
De accubewaker wordt geleverd met een 500 A, 50 mV-shunt. Deze shunt is geschikt voor de meeste applicaties. Een grotere shunt is echter vereist wanneer systeemstromen boven 500 A verwacht worden.
De accubewaker kan ingesteld worden om te werken met een uitgebreid gamma van verschillende shunts. Shunts van tot 9999 A en tot 75 mV kunnen gebruikt worden. Raadpleeg, voor een selectie van grotere shunts, i.e. 1000 A, 2000 A of 6000 A, onze shuntproduct-pagina.
Ga, bij het gebruik van een andere shunt dan degene meegeleverd met de accubewaker, als volgt verder:
Schroef de schakelkaart los van de shunt.
Monteer de schakelkaart op de nieuwe shunt en zorg ervoor dat er een goed elektrisch contact tussen de schakelkaart en de shunt is.
Verbind de nieuwe shunt met het elektrisch systeem en hoofdunit van accubewaker, zoals getoond in hoofdstuk Basis elektrische aansluitingen. Besteed bijzondere aandacht aan de oriëntatie van de shuntschakelkaart in relatie tot de accu- en belastingsaansluitingen.
Volg de installatie-assistent; raadpleeg het Installatie-assistent hoofdstuk.
Stel, na het voltooien van installatie-assistent, de correcte shuntstroom en shuntspanning in, in overeenstemming met Shuntstroom en de Shuntspanning instellingen.
Wanneer de accubewaker een non-nul stroom leest, zelfs wanneer er geen belasting is, en de accu niet geladen wordt, kalibreer dan de nul-stroomlezing via de Nulstroomkalibratie instelling.
3.9. Aansluiting GX-apparaat
Wanneer het systeem een GX-apparaat bevat zoals een Cerbo GX kan de accubewaker verbonden worden met een GX-apparaat via een VE.Direct-kabel of een VE.Direct naar USB-interface.
Eenmaal aangesloten, kan het GX-apparaat worden gebruikt om alle bewaakte accuparameters uit te lezen. Voor meer informatie zie hoofdstuk Verbinding maken met een GX-apparaat en VRM-portal.
