7. Bilaga

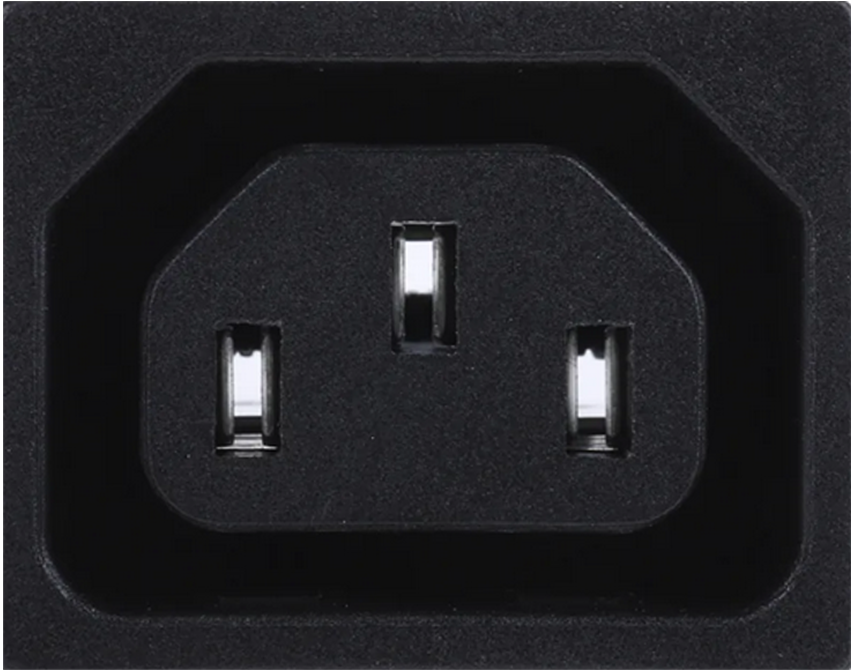

7.1. AC-uttag
Växelriktaren är utrustad med ett IEC-320-uttag.
AC-uttag | AC-spänning | Bild |
|---|---|---|
IEC-320 (hankontakt ingår) | 230 V |  |

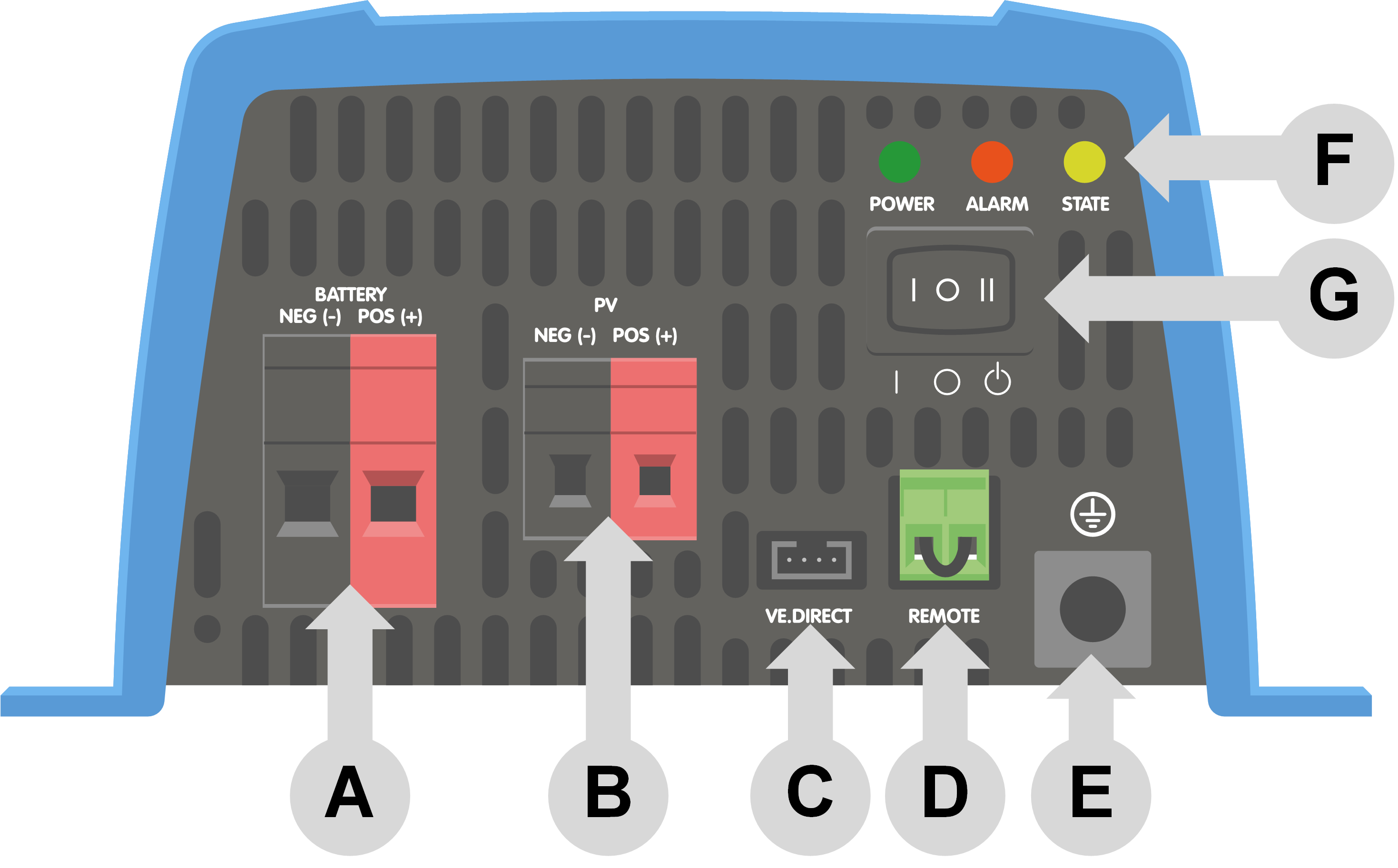

7.2. Översikt anslutningar
# | Beskrivning |
|---|---|
A | Batterianslutningar |
B | Solcellsanslutningar |
C | VE.Direct-anslutning |
D | Anslutning fjärrterminal På/Av |
E | Jordanslutning chassi |
F | LED-lampor |
G | ON/OFF/CHARGER-brytare |
7.3. Installationsinformation koppling neutral till jord
Koppling av växelriktarens neutrala utgång till chassit/jord
AC-utgången är isolerad från DC-ingången och chassit: Lokala bestämmelser kan kräva en verklig neutral. I sådana fall måste en av AC-utgångskablarna kopplas till chassit, och chassit måste kopplas till en pålitlig jordkontakt. Inuti växelriktaren har ett alternativ för att koppla neutralen och chassit möjliggjorts: nedan finns en förklaring hur man gör det.
Säkerställ att batteriet är frånkopplat när du kopplar neutralen till skyddsjordningen (PE).
En invändig PE-kabel, som används för att koppla ihop neutralen och chassit, finns tillgänglig efter att du har tagit bort plastskyddet. Du behöver en Torx T10-skruvmejsel för att lossa på de fyra skruvarna som plastskyddet är fäst med.
De två möjliga kopplingarna av PE-kabeln visas i bilderna nedan:

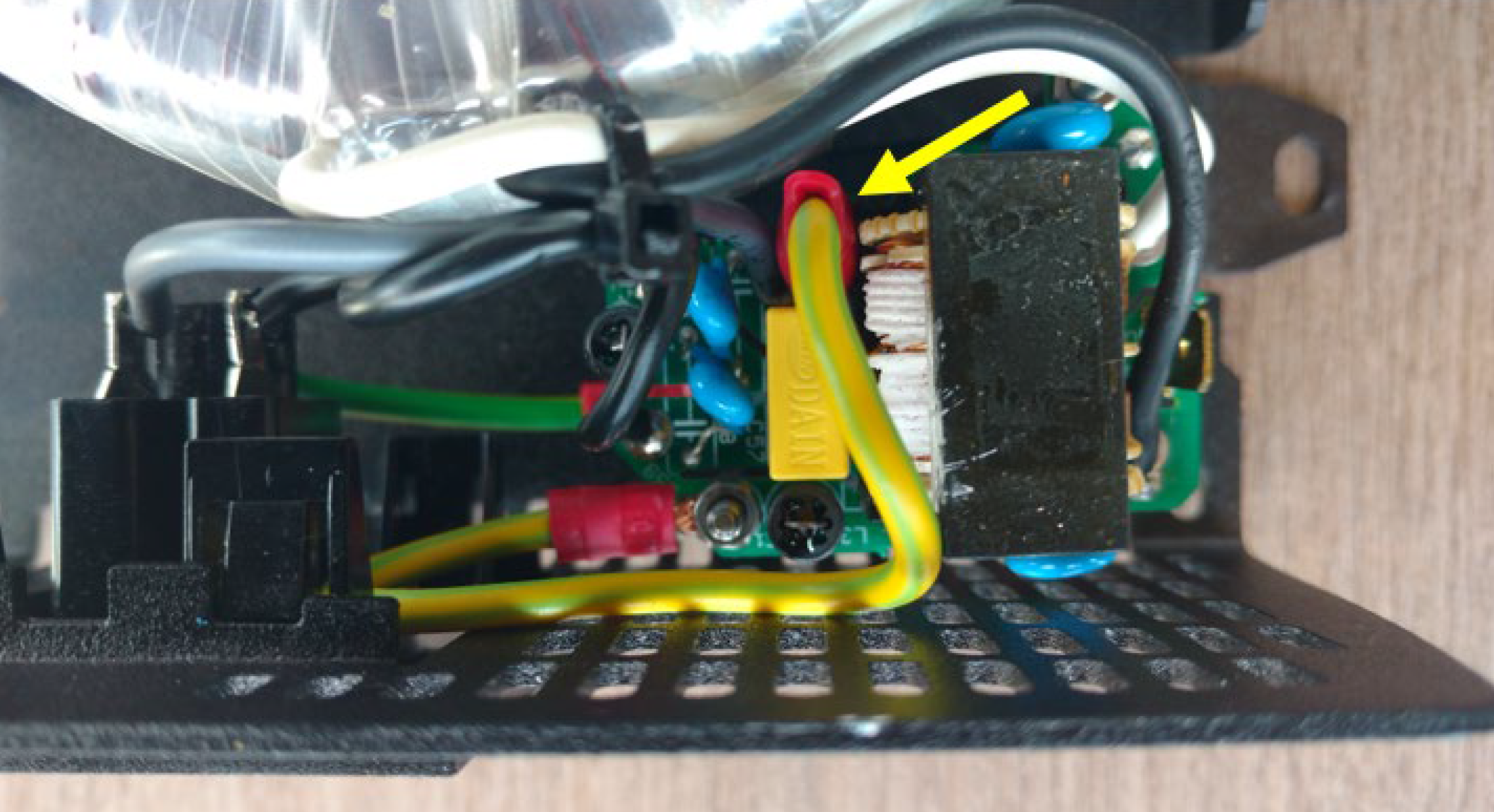

Neutral i float
Solcellkabelns position (visas med pilen):

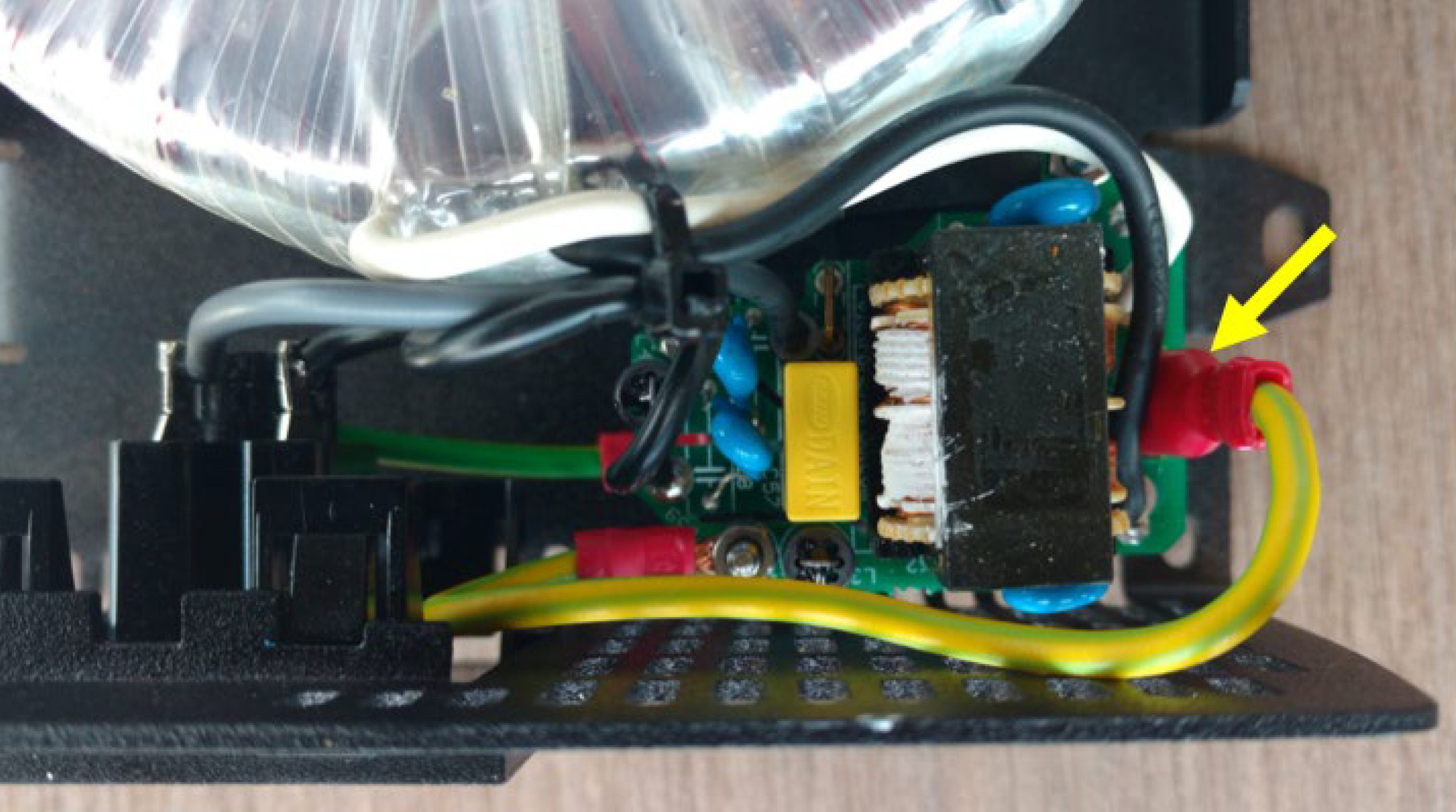

Neutral kopplad till skyddsjordning
Solcellkabelns position (visas med pilen):

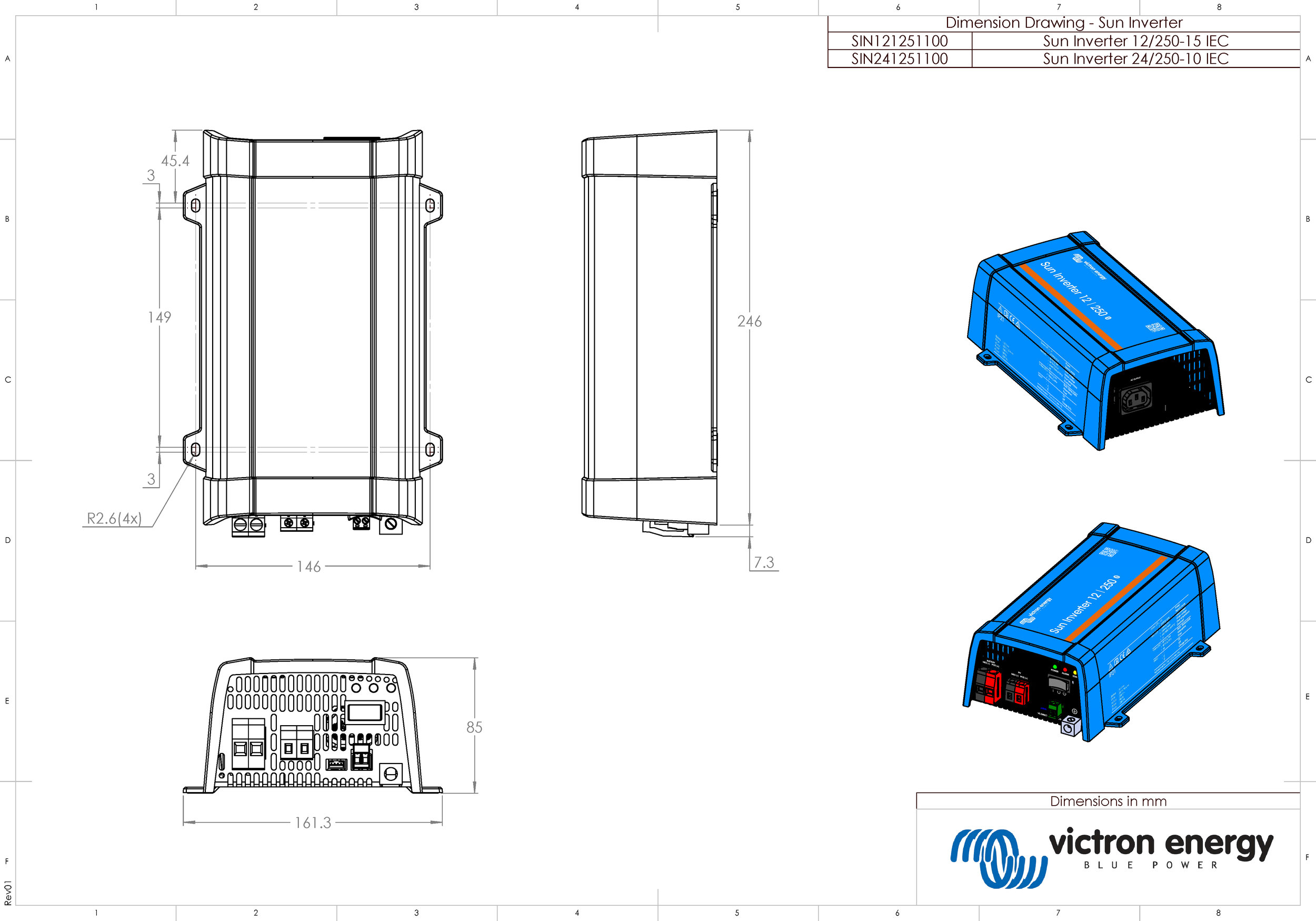

7.4. Dimensioner
