7. Apêndice
7.1. Tomada de saída CA

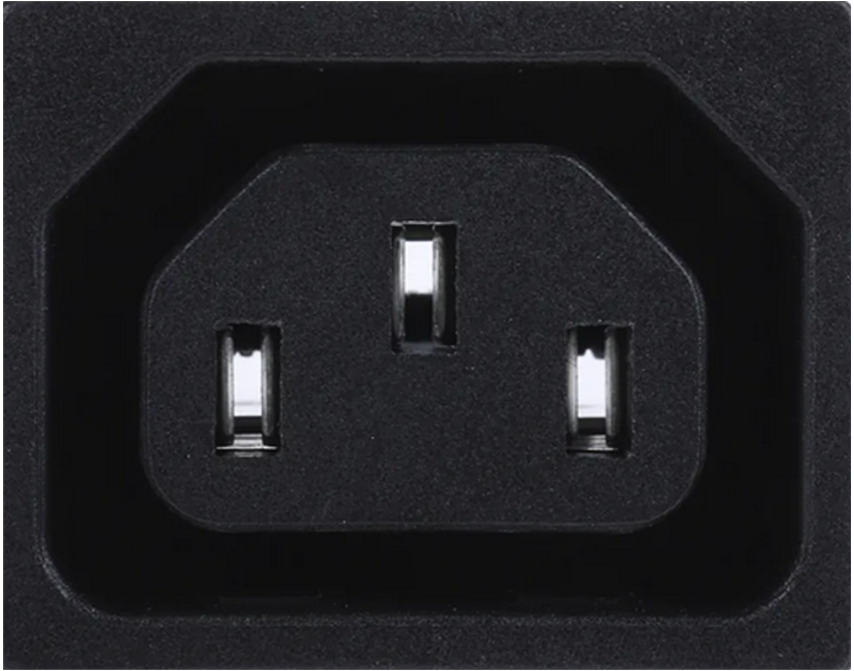

O inversor está equipado com uma tomada IEC-320.
Tomada de saída CA | tensão CA | Imagem |
|---|---|---|
IEC-320 (ficha macho incluída) | 230 V |  |

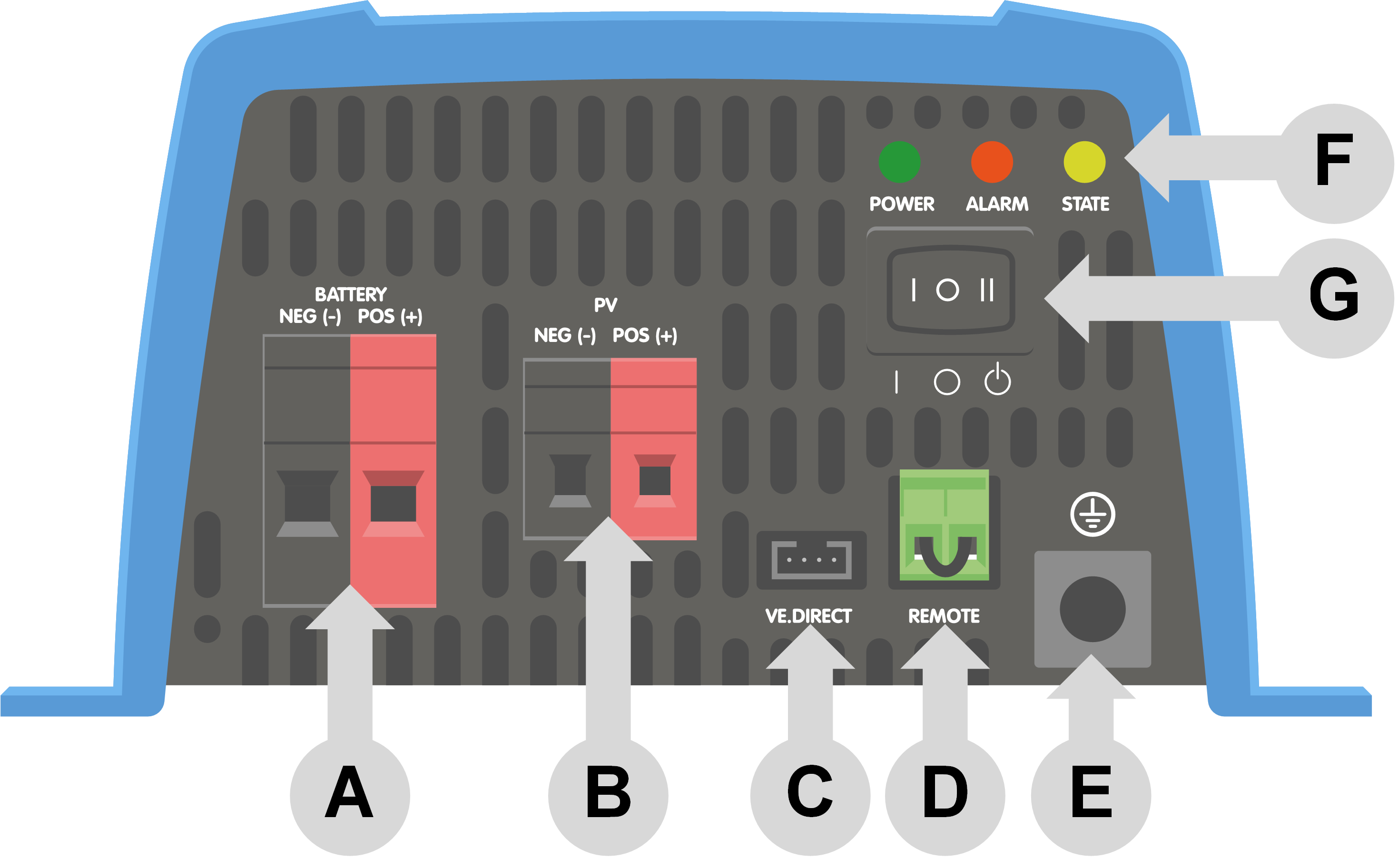

7.2. Descrição geral da ligação
# | Descrição |
|---|---|
A | Ligações da bateria |
B | Ligações PV |
C | Ligação direta VE |
D | Ligação do terminal de ligar/desligar remoto |
E | Aterramento da caixa |
F | LED |
G | Interruptor ON/OFF/CHARGER |
7.3. Informação de instalação da ligação neutro a terra
Ligação da saída neutra do inversor à caixa/terra
A saída CA é isolada da entrada CC e da caixa. A legislação local pode exigir um neutro. Neste caso, um dos cabos da saída CA deve ser ligado à caixa, e a caixa deve ser ligada a um ponto de terra seguro. No interior do inversor existe um elemento para ligar o neutro e a caixa exterior; a forma de fazer isso é explicada abaixo.
Certifique-se de desligar a bateria ao ligar o neutro à terra de proteção (PE).
Um fio PE interno, utilizado para ligar o neutro e a caixa fica acessível após a remoção da tampa plástica. É necessária uma chave de fenda Torx T10 para afrouxar os quatro parafusos que prendem a tampa plástica.
Nas figuras abaixo, são mostradas as duas ligações possíveis do fio PE:

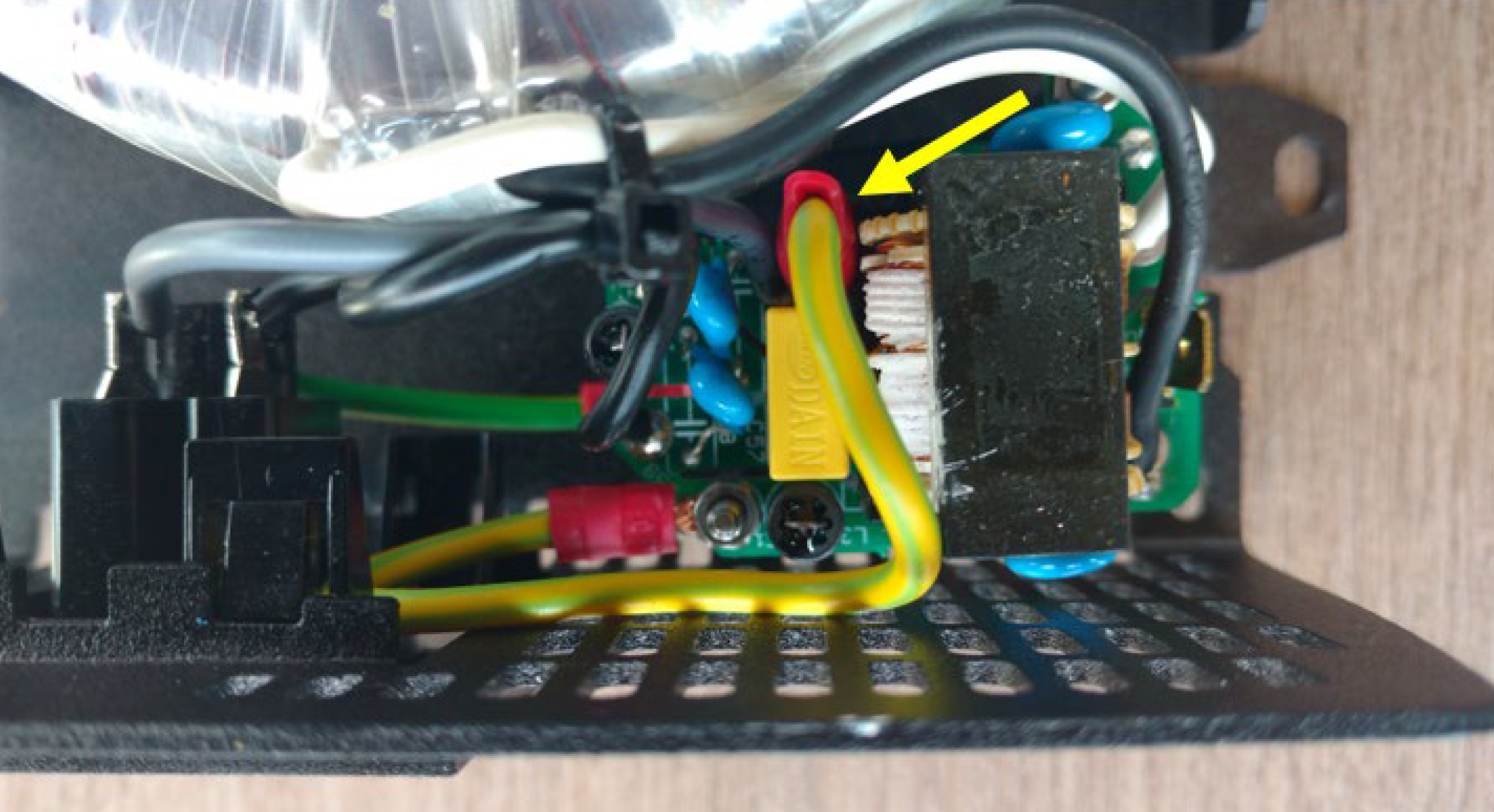

Neutro em flutuação
Posição do cabo PE (indicada pela seta):
Neutro ligado à terra de proteção
Posição do cabo PE (indicada pela seta):

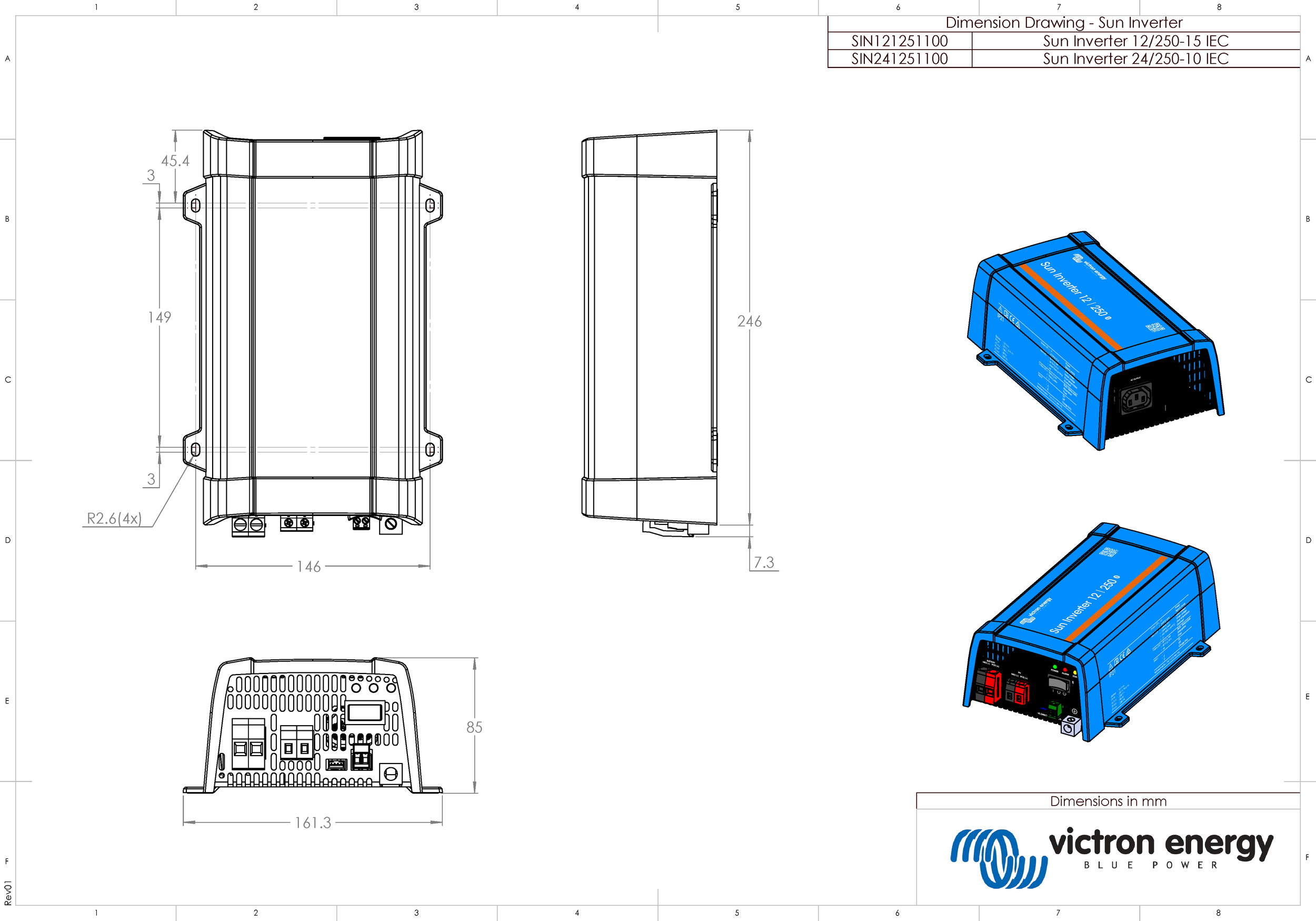

7.4. Dimensões
