9. VictronConnect - Cargador CC-CC Orion Smart
9.1. Introducción
Gracias por usar VictronConnect. Esta guía le ayudará a sacar el máximo partido de su cargador CC-CC Orion Smart. Se necesita tener unos conocimientos mínimos de este cargador que puede encontrar en el Introducción. La información recogida aquí es de aplicación a todos los cargadores CC-CC Orion Smart. Para simplificar, en esta guía nos referiremos al cargador CC-CC Orion Smart como Orion Smart.
Se puede obtener más información general sobre la aplicación VictronConnect (cómo instalarla, cómo emparejarla con su dispositivo y cómo actualizar el firmware, por ejemplo) en el manual de VictronConnect.
Nota: Al hablar de tensión de entrada y de la batería en estas instrucciones, se supone que se trata de una entrada y una batería de 12 V. Multiplique los valores proporcionados por 2 para obtener los ajustes correspondientes a una instalación configurada para 24 V.
9.2. Información datos en tiempo real
9.2.1. Instant Readout (lectura instantánea) mediante Bluetooth Low Energy (BLE)

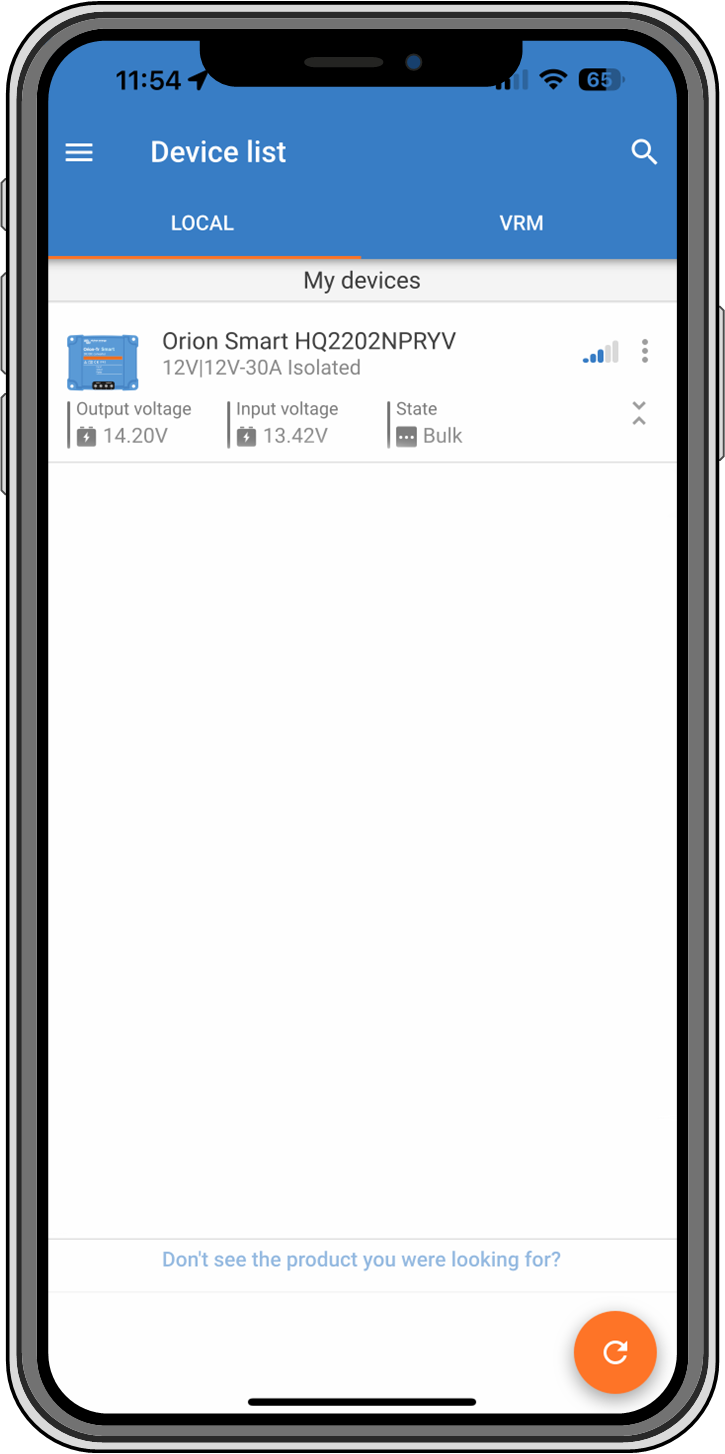

VictronConnect puede mostrar los datos más importantes del Orion Smart (y de otros productos Smart compatibles) en la página de la lista de dispositivos sin necesidad de conectarse al producto. Esto incluye notificaciones visuales de avisos, alarmas y errores para poder hacer diagnósticos de un solo vistazo.
Las ventajas son:
|  |
Véase el capítulo Instant Readout (lectura instantánea) del manual VictronConnect para más información e instrucciones de configuración.
9.2.2. Modo cargador - Pestaña STATUS (estado)
 |

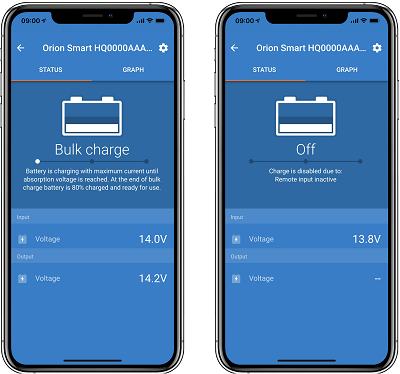

Orion Smart [SERIAL NUMBER]: confirma el dispositivo conectado. También se puede crear un nombre personalizado.
Icono Modo muestra en qué modo está operando el Orion Smart (Cargador en este caso)
Estado del cargador:
Carga inicial: Durante esta fase, el Orion Smart suministra tanta corriente de carga como le es posible para cargar las baterías rápidamente. Cuando la tensión de la batería alcanza la tensión de absorción predeterminada, el Orion Smart activa la fase de absorción.
Absorción: Durante esta fase el Orion Smart pasa al modo de tensión constante, en el que se aplica una tensión de absorción predeterminada, adecuada al tipo de batería (véase el apartado de Ajustes más abajo). Una vez transcurrido el tiempo de absorción, el Orion Smart activa la fase de flotación.
Flotación: Durante esta fase se aplica la tensión de flotación a la batería para mantenerla completamente cargada. Cuando la tensión de la batería cae por debajo de la tensión de re-carga inicial durante al menos 1 minuto, se inicia un nuevo ciclo de carga.
Tensión de entrada muestra la tensión medida en los terminales de entrada del dispositivo.
Tensión de salida muestra la tensión medida en los terminales de salida del dispositivo.
Cuando el Orion Smart está en estado Apagado, no mide la tensión de salida, de modo que este valor aparece como '—'.
Razón apagado muestra la razón por la que se ha desactivado el Orion Smart (aparece bajo el texto “Estado del cargador” cuando el Orion Smart está apagado)
9.2.3. Modo cargador - Pestaña GRAPH (gráfico)
 |
Orion Smart [SERIAL NUMBER]: confirma el dispositivo conectado. También se puede crear un nombre personalizado.

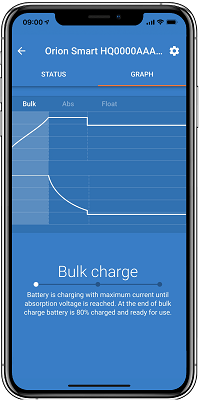

Gráfico del Estado del cargador indica en qué estado está el cargador actualmente con una breve descripción del estado actual.
9.2.4. Modo fuente de alimentación
 |
Orion Smart [SERIAL NUMBER]: confirma el dispositivo conectado. También se puede crear un nombre personalizado.

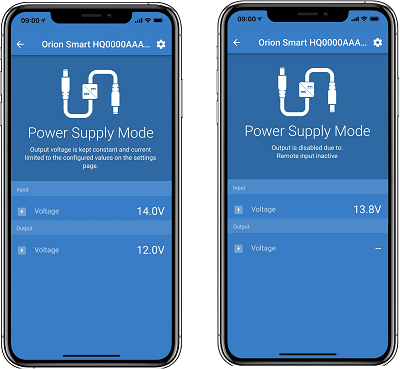

Icono Modo muestra en qué modo está operando el Orion Smart (Fuente de alimentación en este caso)
Tensión de entrada muestra la tensión medida en los terminales de entrada del dispositivo
Tensión de salida muestra la tensión medida en los terminales de salida del dispositivo
Cuando el Orion Smart está en estado Apagado, no mide la tensión de salida, de modo que este valor aparece como '—'.
Razón apagado muestra la razón por la que se ha desactivado el Orion Smart (aparece bajo el texto “Modo Fuente de alimentación” cuando el Orion Smart está desactivado)
9.3. Ajustes
VictronConnect permite al usuario cambiar y ajustar varios parámetros del Orion Smart. Esto se hace a través de la opción de ajustes a la que se puede acceder pulsando el icono
de la esquina superior derecha de la pantalla. Las opciones de ajustes son diferentes en función del modo de funcionamiento seleccionado.
9.3.1. Modo Cargador

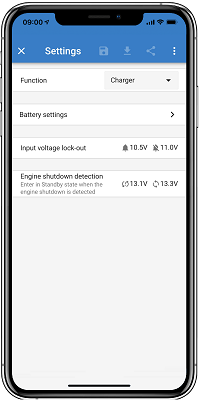

Estos son los ajustes disponibles en Modo Cargador.
 |
Función permite elegir entre “Cargador” o “Fuente de alimentación”. Si se selecciona el modo cargador, el Orion Smart seguirá el algoritmo de carga de tres estados. Para más información sobre el algoritmo de carga, consulte el manual de Orion Smart.
Ajustes de la batería permite cambiar los ajustes de la batería para ajustar la tensión de absorción y la tensión de flotación, entre otras cosas, para adaptarse a la batería que se está cargando. El ajuste de la batería se explica mejor en el siguiente punto.
Bloqueo de la tensión de entrada permite elegir entre dos umbrales. Uno para fijar el bloqueo y otro para restablecerlo. Se suele usar una diferencia mínima de 0,5 V (para Orion Smart de 12 V de entrada) para un mejor funcionamiento. Esta protección se puede deshabilitar si el usuario quiere. Para más información sobre el bloqueo de la tensión de entrada, consulte el manual de Orion Smart.
Detección de apagado del motor permite elegir entre dos umbrales. Uno para fijar la detección del apagado del motor y otro para detectar cuándo está funcionando. Se suele usar una diferencia mínima de 0,2 V (para Orion Smart de 12 V de entrada) para un mejor funcionamiento. La detección del apagado del motor se puede deshabilitar si el usuario quiere. Para más información sobre la detección del apagado del motor, consulte el manual de Orion Smart.
9.3.2. Modo Cargador - Ajustes de la batería
 |
Cargador habilitado
Al cambiar la posición de este ajuste se apaga el Orion Smart. Las baterías no se cargarán.
Ajustes del cargador - Configuración predeterminada de la batería

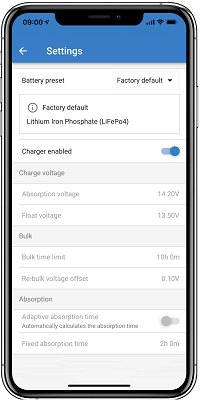

La configuración predeterminada de la batería le permite seleccionar el tipo de batería, aceptar los valores predeterminados de fábrica o introducir sus propios valores predeterminados para su uso en el algoritmo de carga de la batería. Los ajustes de tensión de absorción, tensión de flotación, límite de tiempo de carga inicial, compensación de tensión de re-carga inicial, tiempo de absorción adaptativa y tiempo de absorción están configurados con un valor predeterminado, pero también los puede definir el usuario.
Los valores definidos por el usuario se almacenarán en la biblioteca de valores predeterminados, de modo que los instaladores no tengan que definir todos los valores cada vez que configuren una nueva instalación.
Se puede seleccionar Editar valores predeterminados para personalizar los parámetros del siguiente modo:
Tensión de absorción
Establece la tensión de absorción.
Tensión de flotación
Establece la tensión de flotación.
Límite de tiempo de carga inicial
Establece el tiempo máximo de carga inicial que permite el cargador.
Tensión de compensación de re-carga inicial
La tensión de compensación de re-carga inicial determina la compensación entre la tensión de flotación (o absorción si es más baja) y la tensión de re-carga inicial. La tensión de re-carga inicial es el umbral de tensión de la batería que desencadena otro ciclo de carga. Por ejemplo, cuando el cargador no pueda mantener la tensión de la batería debido a una carga alta, la tensión de la batería caerá y se iniciará un nuevo ciclo de carga una vez que la tensión de la batería caiga por debajo de la tensión de re-carga inicial.
Tiempo de absorción
El tiempo de absorción depende de si se usará o no el algoritmo de tiempo de absorción adaptativa. Si ese ajuste no se ha establecido, el cargador empleará un Tiempo de absorción fijo seleccionado por el usuario y que puede establecerse en 0. Ahora, si se ha establecido el tiempo de absorción adaptativa, el cargador determinará el tiempo de absorción en función del tiempo transcurrido en carga inicial en ese ciclo de carga. En este caso el tiempo máximo de absorción también lo establece el usuario. El valor mínimo para esto es de 30 minutos.
9.3.3. Modo fuente de alimentación
Estos son los ajustes disponibles en Modo Fuente de alimentación.
 |

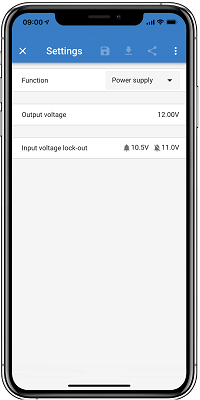

Función permite elegir entre “Cargador” o “Fuente de alimentación”. Cuando se selecciona el modo Fuente de alimentación, el Orion Smart mantendrá la tensión de salida según se haya configurado en el ajuste.
Tensión de salida permite elegir la tensión de salida cuando se selecciona el modo Fuente de alimentación. Tenga en cuenta que las tensiones mínima y máxima han de estar dentro del límite del producto (p.ej.: 10 V a 15 V para un Orion Smart con salida de 12 V)
Bloqueo de la tensión de entrada permite elegir entre dos umbrales. Uno para fijar el bloqueo y otro para restablecerlo. Se suele usar una diferencia mínima de 0,5 V (para Orion Smart de 12 V de entrada) para un mejor funcionamiento. Esta protección se puede deshabilitar si el usuario quiere. Para más información sobre el bloqueo de la tensión de entrada, consulte el manual de Orion Smart.
9.4. Información del producto
Pulsando el botón

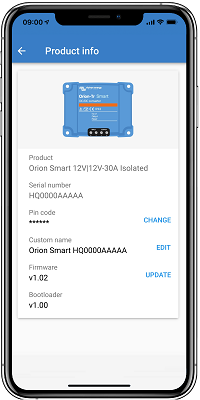

de la parte superior derecha del menú de ajustes se puede acceder a la pantalla de información del producto. Véase la siguiente imagen.
 |
Producto muestra el modelo de Orion Smart
Número de serie muestra el número de serie de la unidad
Código PIN permite cambiar el código PIN. Se recomienda hacer esto para que no se pueda acceder fácilmente a los ajustes y a la información.
Nombre personalizado permite personalizar el nombre del producto. Por defecto, muestra un nombre corto del producto “Orion Smart” más el número de serie.
Firmware muestra la versión de firmware instalada en el dispositivo y también permite al usuario actualizar el cargador si lo desea.
Cargador de arranque muestra la versión de firmware del cargador de arranque.
