8. Bijlage

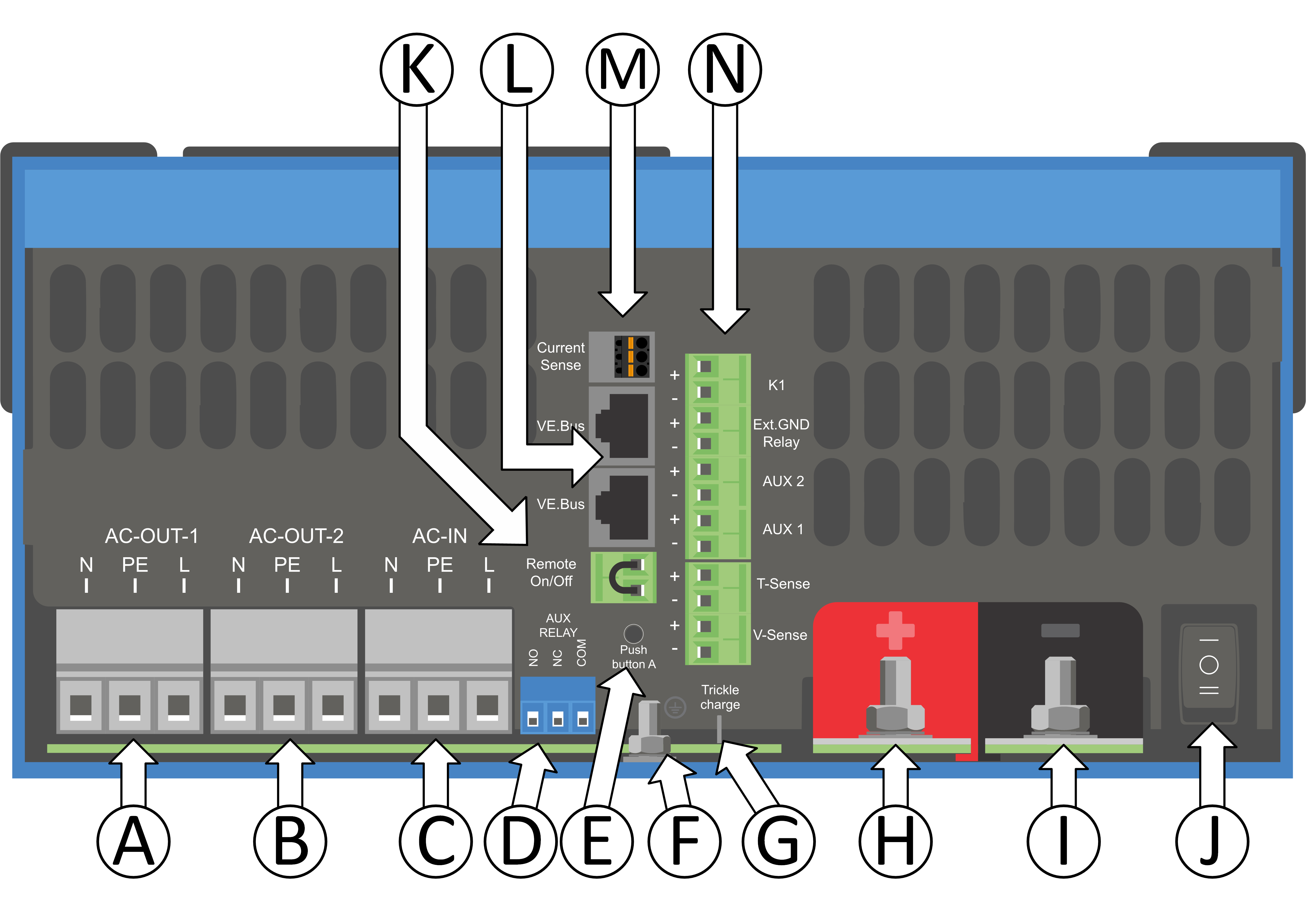

8.1. A: Aansluitingen overzicht
MultiPlus-II 3000 VA & 5000 VA  | ||
A | Belasting aansluiting. AC-OUT 1. Van links naar rechts: N (nul), PE (aarde/aarding), L (fase) | |
B | Belasting aansluiting. AC-OUT 2. Van links naar rechts: N (nul), PE (aarde/aarding), L (fase) | |
C | AC ingang: Van links naar rechts: N (nul), PE (aarde/aarding), L (fase) | |
D | Alarmcontact: (van links naar rechts) NO, NC, COM. | |
E | Drukknop A – Om een opstart zonder Assistants uit te voeren . | |
F | Veiligheids aarde aansluiting M6 (PE). | |
G | Druppelladen positieve aansluitklem (alleen 12 V en 24 V modellen) | |
H | M8 positieve accu aansluiting | |
I | M8 negatieve accu aansluiting | |
J | schakelaar: 1 =Aan, 0=Uit, ||=alleen lader | |
K | Connector voor remote schakelaar: Kort om “AAN” te zetten. | |
L | 2x RJ45 VE.Bus aansluiting voor afstandsbediening en/of parallel/3-fasen bedrijf. | |

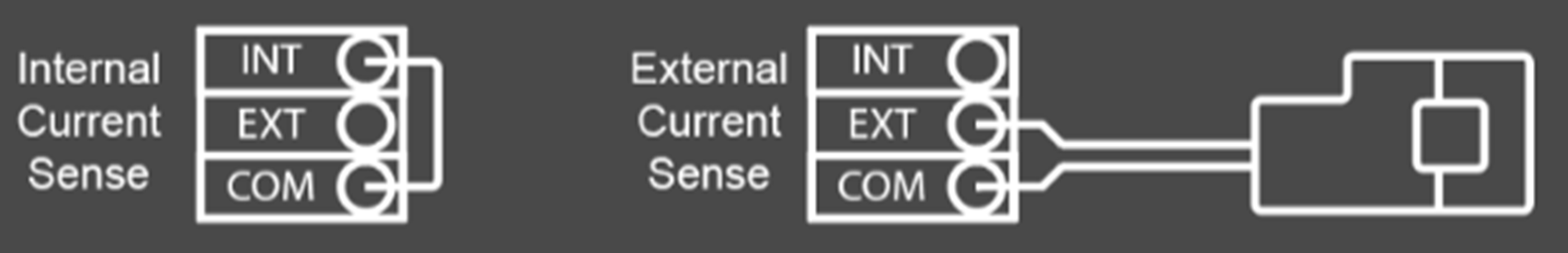

M | Externe stroomsensor
Om de stroomsensor aan te sluiten: de draadbrug tussen de aansluitklemmen INT en COM weghalen, de rode sensordraad aansluiten op de aansluitklem EXT en de witte sensordraad aansluiten op de aansluitklem COM. | |
N | Klem voor: boven naar beneden:
| |

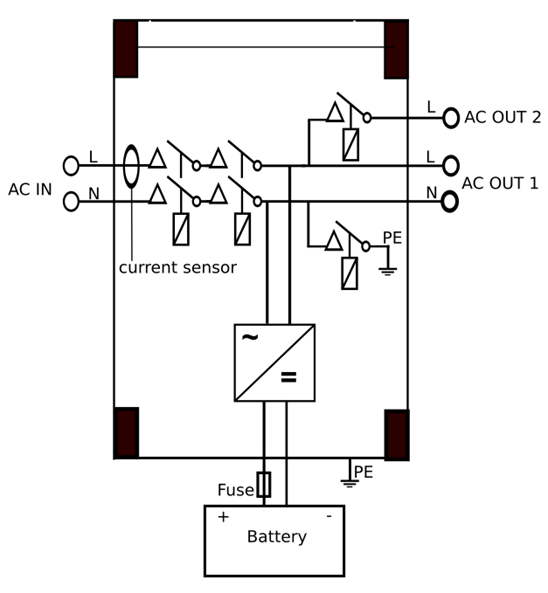

8.2. B: blokschema
* Zie tabel in Hoofstuk 4.2 “Aanbevolen DC zekering”

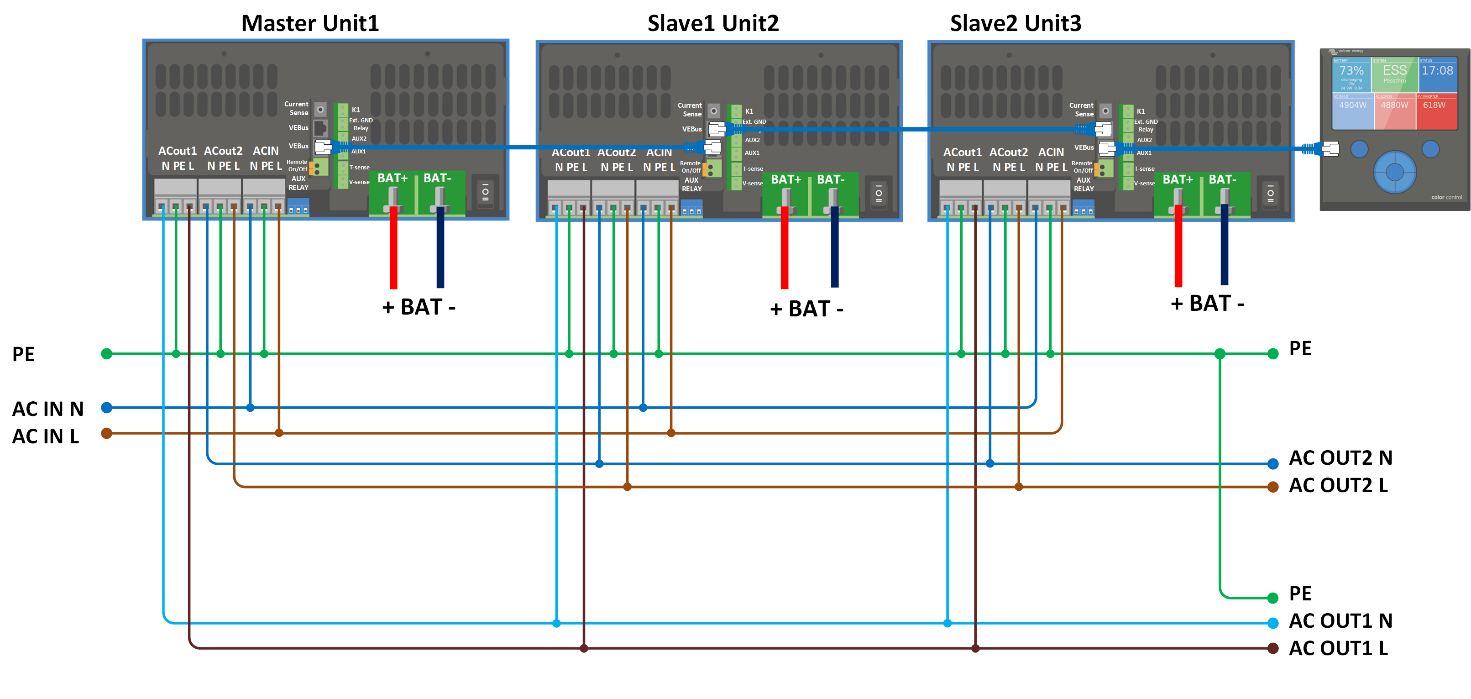

8.3. C: Parallel aansluiting schema

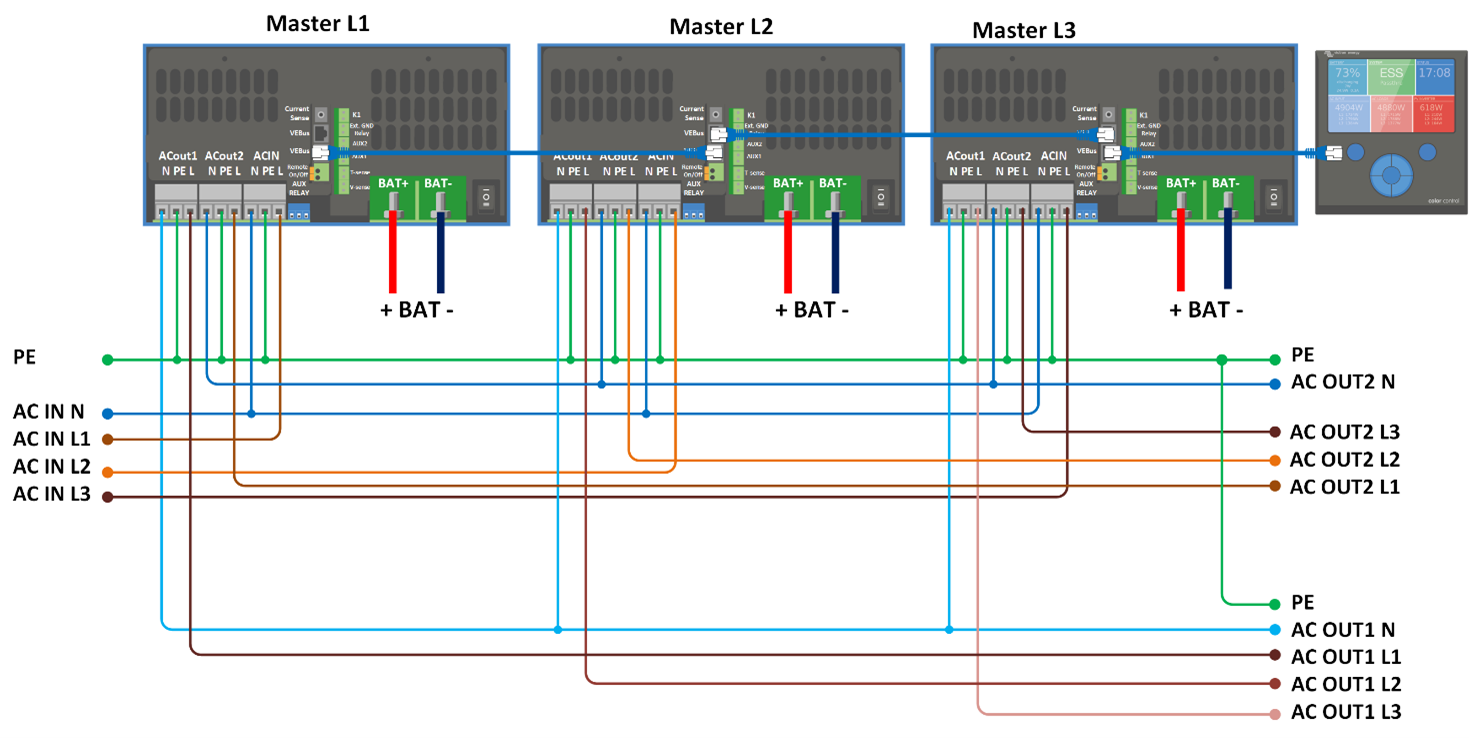

8.4. D: 3-Fasen aansluiting schema
8.5. E: Laadalgoritme
Adaptief 4-traps laadalgoritme:
Bulk
Begint als de lader wordt gestart. Constante stroom wordt toegepast totdat de nominale accuspanning is bereikt, afhankelijk van temperatuur en ingangsspanning, waarna constant vermogen wordt toegepast tot het punt waar overmatige gasvorming begint (14,4 V resp. 28,8 V of 57,6 temperatuur gecompenseerd).
BatterySafe:
De aangelegde spanning op de accu wordt geleidelijk verhoogd totdat de ingestelde absorptiespanning is bereikt. De BatterySafe modus maakt deel uit van de berekende absorptietijd.
Absorptie
De absorptie periode is afhankelijk van de bulk periode. De maximale absorptietijd is de ingestelde maximale absorptietijd.
Druppel
Druppel spanning wordt toegepast om de accu volledig geladen te houden
Opslag
Na één dag druppelladen wordt de uitgangsspanning teruggebracht tot opslagniveau. Dit is 13,2 V voor 12 V, resp. 26,4 V voor 24 V en 52,8 V voor 48 VAC accu's. Dit beperkt het waterverlies tot een minimum als de accu is opgeslagen voor het winterseizoen. Na een instelbare tijd (standaard = 7 dagen) zal de lader in de Herhaalde Absorptie modus gaan voor een instelbare tijd (standaard = één uur) om de accu te 'verfrissen'.
8.6. F: Temperatuurcompensatiegrafiek
De bovenstaande grafiek toont de standaard uitgangsspanningen voor Druppelladen en Absorptie, van toepassing bij 25 °C voor 12 en 24 V accubanken. Vermenigvuldig voor een 48 V accubank de 24 V spanningen met 2.
Verminderde druppellaadspanning volgt druppellaadspanning op en verhoogde absorptiespanning volgt absorptiespanning op.
Temperatuurcompensatie is niet van toepassing in de aanpassingsmodus.

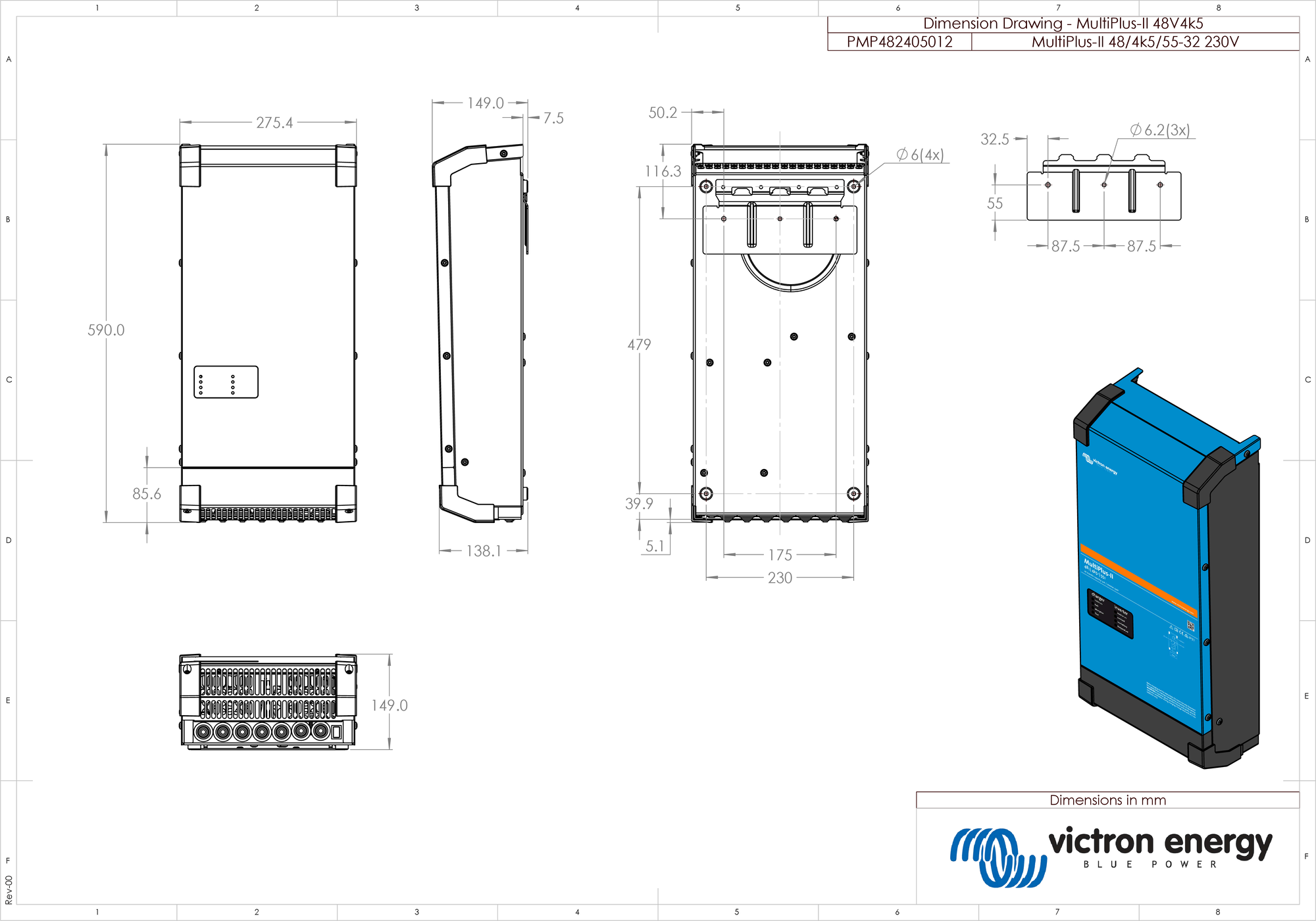

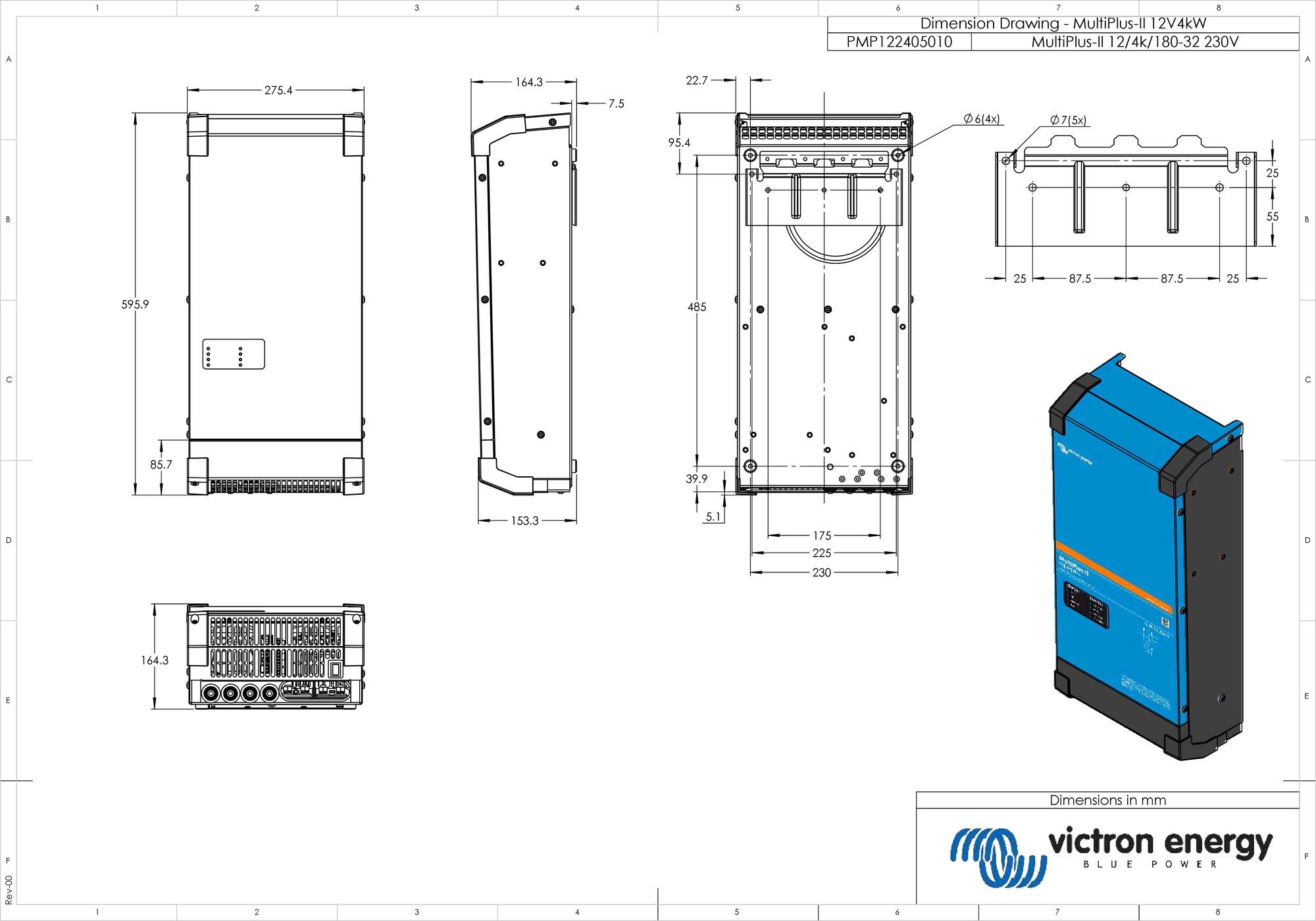

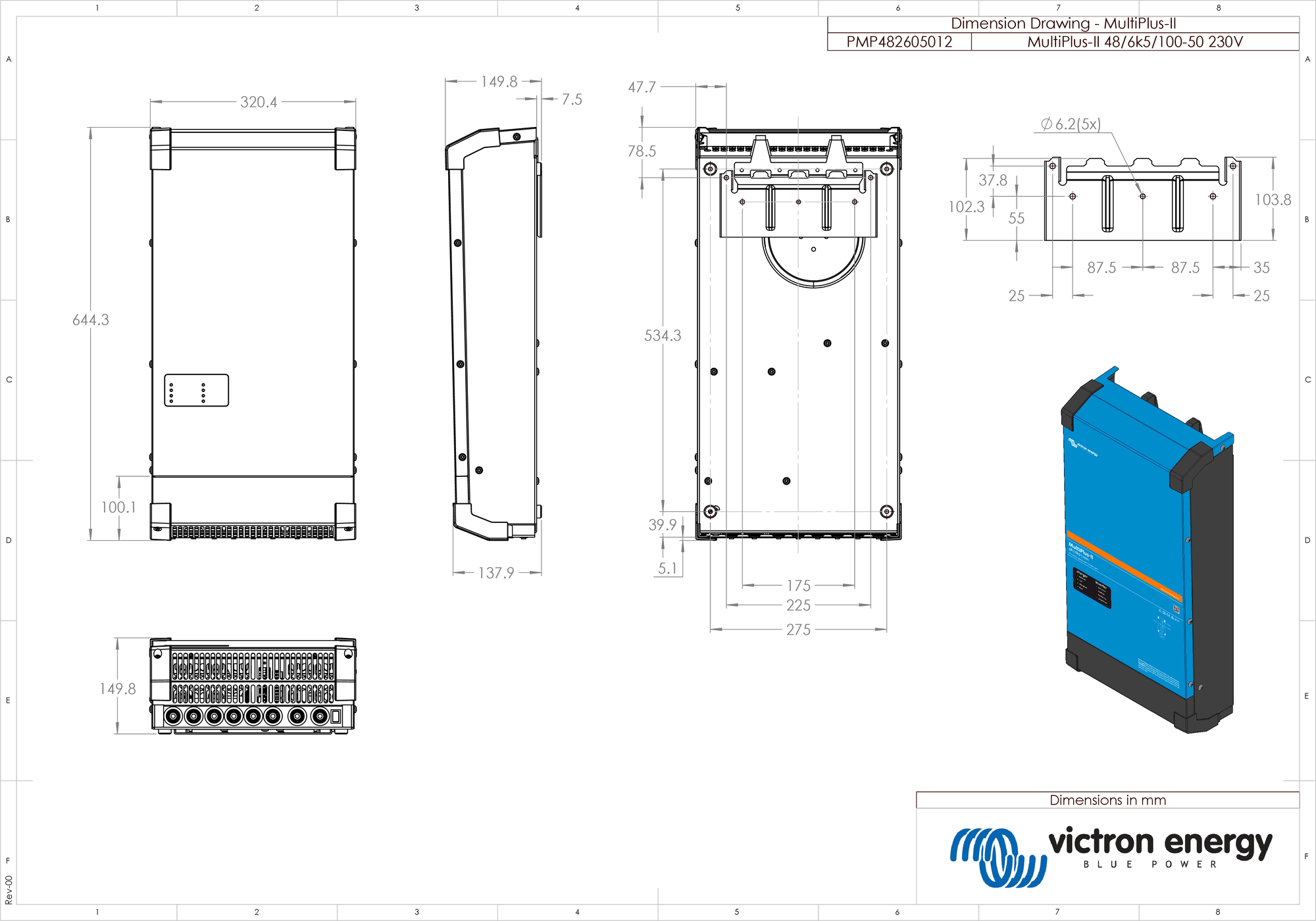

8.7. G: Afmetingen behuizing
