8. Montaż
W urządzeniu panuje napięcie o potencjalnie niebezpiecznym poziomie. Montażu należy dokonywać wyłącznie pod nadzorem odpowiednio wykwalifikowanego instalatora z odpowiednim przeszkoleniem i zgodnie z lokalnymi wymaganiami. Chcąc uzyskać więcej informacji lub przejść konieczne szkolenie prosimy o kontakt z firmą Victron Energy
8.1. Lokalizacja
Produkt musi zostać zainstalowany w miejscu suchym i dobrze wentylowanym, jak najbliżej akumulatorów. Wokół obudowy urządzenia należy zapewnić wolną przestrzeń zachowując odległość od sąsiednich urządzeń co najmniej 10 cm, dzięki czemu zapewni się mu możliwość chłodzenia.
Ostrzeżenie
Zbyt wysoka temperatura otoczenia powoduje:
Mniejszą żywotność.
Zmniejszony prąd ładowania.
Zmniejszoną wydajność szczytową lub wyłączenie falownika. Nigdy nie ustawiać urządzenia bezpośrednio nad akumulatorami.
Urządzenie można zamontować na ścianie. Urządzenie należy zamontować na litym podłożu, odpowiednim do wagi i wymiarów produktu (np. ścianie betonowej lub murowanej). Na potrzeby montażu z tyłu obudowy znajduje się zaczep i dwa otwory (patrz załącznik G). Urządzenie można ustawiać poziomo lub pionowo. Aby zapewnić optymalne chłodzenie, preferowane jest ustawienie pionowe.
Ostrzeżenie
Po instalacji musi być zachowany dostęp do wnętrza produktu.
Odległość pomiędzy urządzeniem a akumulatorem powinna być możliwie najmniejsza, by zminimalizować straty napięcia w kablu.
Ze względów bezpieczeństwa produkt należy instalować w miejscu odpornym na wysokie temperatury. W bezpośrednim sąsiedztwie falownika nie mogą się znajdować środki chemiczne, elementy syntetyczne, zasłony, tekstylia, itp.
8.2. Podłączenie przewodów akumulatora
Aby wykorzystać całkowitą wydajność urządzenia, należy używać akumulatorów o wystarczającej pojemności oraz przewodów akumulatorów o wystarczającym przekroju. Patrz tabela.
24/3000/70 GX | 48/3000/35 GX | 48/5000/70 GX | |
|---|---|---|---|
Zalecana pojemność akumulatora (Ah) | 200 - 700 | 100–400 | 200 - 800 |
Zalecany amperaż bezpiecznika prądu stałego | 300 A | 125 A | 200 A |
Zalecany przekrój (mm²) dla zacisku przyłączeniowego + i - | |||
0–5 m | 50 mm2 | 35 mm² | 70 mm2 |
5 - 10 m | 95 mm² | 70 mm² | 2 x 70 mm² |
Uwaga: W przypadku akumulatorów o małej pojemności rezystancja wewnętrzna odgrywa istotną rolę. Prosimy omówić to ze swoim dostawcą lub zapoznać się z odpowiednimi rozdziałami naszego podręcznika „Energy Unlimited”, którą można pobrać z naszej strony internetowej.
8.3. Procedura podłączenia akumulatora
Celem podłączenia przewodów akumulatora należy działać w następujący sposób:
Ostrzeżenie
Aby uniknąć zwarcia biegunów akumulatora, używać klucza dynamometrycznego z izolowaną nasadką. Nie należy dopuszczać do zwierania przewodów akumulatora.
Ostrzeżenie
Podłączając akumulator należy zachować szczególną ostrożność i uwagę. Przed podłączeniem należy sprawdzić prawidłową polaryzację za pomocą multimetru. Podłączenie akumulatora w nieprawidłowej polaryzacji powoduje zniszczenie urządzenia, czego gwarancja nie obejmuje.
Należy odkręcić dwie śruby w dolnej części obudowy i wymontować panel serwisowy.

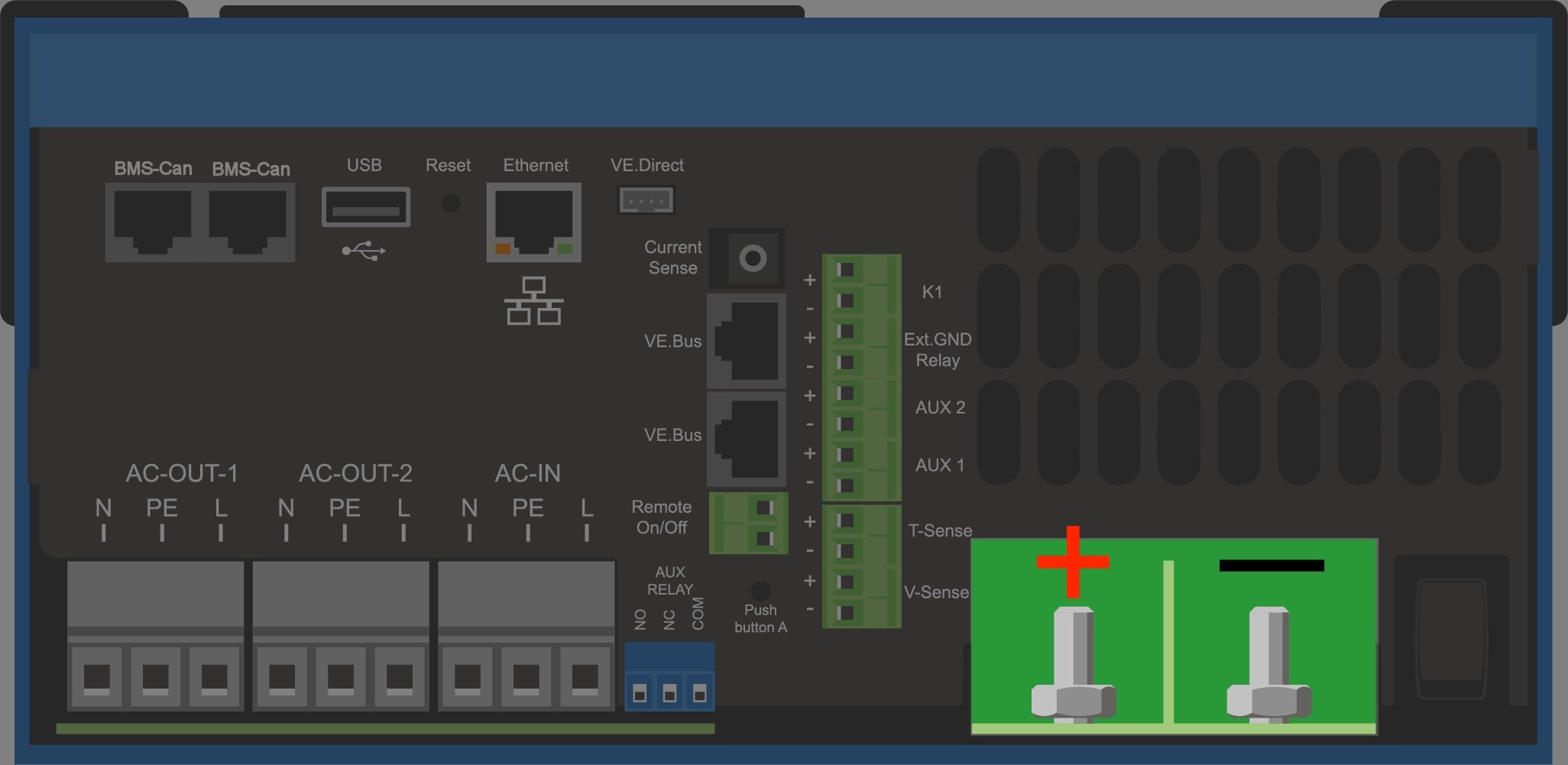

Podłączyć przewody akumulatorowe. W pierwszej kolejności przewód minusowy (-), a dopiero potem plusowy (+). Należy pamiętać, że podczas podłączania akumulatora może pojawić się iskra.
Nakrętki należy dokręcić z zalecanym momentem obrotowym, co zapewni minimalną rezystancję styku.
8.4. Podłączenie okablowania AC
Ostrzeżenie
Niniejszy produkt jest urządzeniem klasy bezpieczeństwa I (wyposażonym w zacisk uziemiający zapewniający bezpieczeństwo). Ze względów bezpieczeństwa zaciski wejściowe i/lub wyjściowe prądu przemiennego i/lub punkt uziemiający wewnątrz urządzenia muszą być wyposażone w bezprzerwowy punkt uziemiający. Patrz Załącznik.
W przypadku instalacji stacjonarnej bezprzerwowe uziemienie można zapewnić za pomocą przewodu uziemiającego gniazda wejściowego prądu przemiennego. W przeciwnym razie trzeba uziemić obudowę.
Niniejsze urządzenie wyposażone jest w przekaźnik uziemiający (przekaźnik H, patrz Załącznik B), który automatycznie łączy wyjście neutralne z podstawą montażową, jeśli nie jest dostępne zewnętrzne zasilanie prądem przemiennym.. Jest zostanie dostarczone zewnętrzne zasilanie prądem przemiennym, przekaźnik uziemienia H otwiera się przed zamknięciem przekaźnika bezpieczeństwa na wejściu. Gwarantuje to prawidłową pracę wyłącznika upływów uziemienia (ELCB) podłączonego do wyjścia.
W instalacji mobilnej (np. z wtyczką do nabrzeżnego źródła zasilania) przerwanie połączenia ze źródłem nabrzeżnym powoduje równocześnie rozłączenie połączenia uziemiającego. W takim przypadku obudowę należy połączyć z podwoziem (pojazdu) lub z kadłubem lub płytą uziemiającą (łodzi). W przypadku łodzi nie zaleca się bezpośredniego podłączania do uziemienia nabrzeżnego ze względu na potencjalną korozję elektrochemiczną. Rozwiązaniem tego problemu jest zastosowanie transformatora izolującego.
Listwy zaciskowe znajdują się na obwodzie drukowanym — patrz załącznik A.
Podłączając zasilanie prądem przemiennym nie wolno zamieniać miejscami przewodu neutralnego i fazowego.
Falownik zawiera transformator izolujący częstotliwość sieci. Wyklucza to możliwość wystąpienia prądu stałego w którymkolwiek gnieździe prądu przemiennego. Dzięki temu można zastosować RCD typu A.

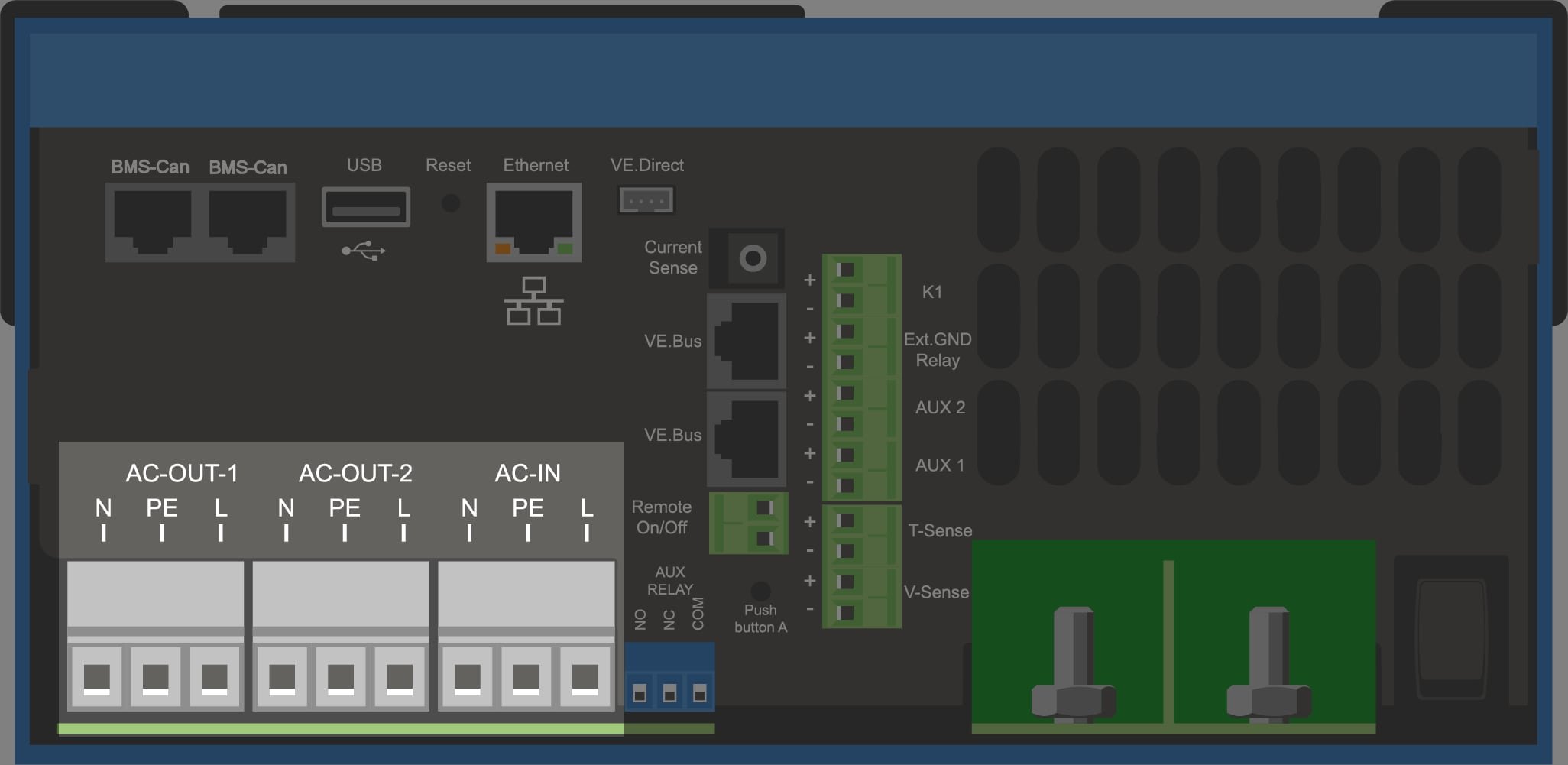

AC-in Kabel wejściowy AC można podłączyć do listwy zaciskowej „AC-in”. od lewej do prawej: „N” (neutralny), „PE” (uziemienie) i „L” (faza) Wejście prądu przemiennego musi być chronione bezpiecznikiem lub wyłącznikiem magnetycznym o wartości znamionowej 32 A lub mniejszej, a przekrój poprzeczny kabla musi być odpowiednio dobrany.. Jeżeli parametry znamionowe wejścia zasilania prądem przemiennym są niższe, amperaż bezpiecznika lub rozłącznika magnetycznego powinien być odpowiednio niższy.
AC-out-1 Kabel wyjściowy AC można podłączyć bezpośrednio do listwy zaciskowej „AC-out”. od lewej do prawej: „N” (neutralny), „PE” (uziemienie) i „L” (faza) Dzięki funkcji PowerAssist Multi może dodać nawet 3 kVA (tj. 3000/230 = 13 A) do wyjścia w okresach szczytowego zapotrzebowania na moc. Razem z maksymalnym prądem wejściowym wynoszącym 32 A oznacza to, że wyjście może dostarczyć nawet 32 + 13 = 45 A. Wyłącznik ochronny prądu upływowego i bezpiecznik lub wyłącznik automatyczny przystosowany do przewidywanego obciążenia muszą być połączone szeregowo z wyjściem, i przekrój poprzeczny kabla musi być odpowiednio dobrany.
AC-out-2 Dostępne jest drugie wyjście, które odłącza obciążenie w przypadku zasilania akumulatorowego. Do tych zacisków podłącza się urządzenia, które mogą działać tylko wtedy, gdy na wejściu AC-in-1 jest dostępne napięcie prądu przemiennego, np. bojler elektryczny lub klimatyzator. Obciążenie wyjścia AC-out-2 jest odłączane niezwłocznie po przełączeniu falownika/ładowarki na zasilanie akumulatorowe. W chwili pojawienia się prądu przemiennego na wejściu AC-in-1, urządzenie podłączone do wyjścia AC-out-2 ulegnie ponownemu włączeniu po upływie około 2 minut. Ma to na celu umożliwienie stabilizacji agregatu prądotwórczego
8.5. Opcjonalne połączenia
Możliwych jest wiele opcjonalnych połączeń:
8.5.1. Zdalne sterowanie
Urządzeniem można sterować zdalnie na dwa sposoby:
Z zewnętrznym wyłącznikiem (zacisk przyłączeniowy M, patrz Załącznik A). Działa tylko wtedy, gdy przełącznik na urządzeniu jest ustawiony w pozycji „on”.
Z panelem Digital Multi Control (podłączonym do jednego z dwóch gniazd RJ45 L, patrz Załącznik A). Działa tylko wtedy, gdy przełącznik na urządzeniu jest ustawiony w pozycji „on”
Panel Digital Multi Control wyposażony jest w pokrętło, za pomocą którego można ustawić maksymalny prąd wejścia AC: patrz PowerControl i PowerAssist.
8.5.2. Przekaźnik programowalny
Urządzenie wyposażone jest w programowalny przekaźnik. Przekaźnik można zaprogramować do różnych zastosowań, na przykład jako przekaźnik rozrusznika.
8.5.3. Programowalne analogowe/cyfrowe gniazda wejścia/wyjścia
Urządzenie wyposażone jest w 2 analogowe/cyfrowe gniazda wejściowe/wyjściowe.
Gniazda te można wykorzystywać do różnych celów. Jednym z możliwych zastosowań jest komunikacja z układem BMS akumulatora litowo-jonowego.
8.5.4. Wykrywanie napięcia (zacisk przyłączeniowy J, patrz Załącznik A)
W celu kompensacji ewentualnych strat na przewodach podczas ładowania można podłączyć dwa przewody pomiarowe, za pomocą których można mierzyć napięcie bezpośrednio na akumulatorze lub w dodatnim i ujemnym punkcie rozdziału. Używać przewodów o przekroju 0,75 mm².
Podczas ładowania akumulatora falownik/ładowarka kompensuje spadek napięcia na kablach prądu stałego do maksymalnie 1 V (tj. 1 V na złączu plusowym i 1 V na złączu minusowym). W sytuacji, gdy zachodzi zagrożenie spadkiem napięcia przekraczającym 1 V, prąd ładowania zostaje ograniczany w taki sposób, że spadek napięcia nie przekracza 1 V.
8.5.5. Wykrywanie temperatury (zacisk przyłączeniowy J, patrz Załącznik A)
W przypadku ładowania z kompensacją temperatury można podłączyć czujnik temperatury (dostarczany z falownikiem/ładowarką). Czujnik jest izolowany i należy go zamontować na ujemnym biegunie akumulatora.
8.5.6. Połączenie równoległe
W instalacjach trójfazowych i równoległych należy użyć identycznych urządzeń. W takim przypadku, wobec faktu, że w systemie dozwolone jest tylko jedno urządzenie GX, w razie potrzeby połączenia urządzenia w układzie równoległym i/lub trójfazowym, do sparowania należy znaleźć ten sam model MultiPlus-II.
Zamiast szukać identycznych urządzeń, można wziąć pod uwagę użycie MultiPlus-II do systemów równoległych i trójfazowych oraz zewnętrznego urządzenia GX.
Równolegle można połączyć nawet sześć urządzeń. Podłączając to urządzenie do MultiPlus-II w systemie równoległym należy spełnić następujące warunki:
Ostrzeżenie
Bardzo ważną sprawa jest to, by ujemny biegun akumulatora pomiędzy urządzeniami był zawsze połączony. Na biegunie ujemnym nie jest dozwolony bezpiecznik ani wyłącznik automatyczny.
Wszystkie urządzenia muszą być podłączone do tego samego akumulatora.
Nawet sześć urządzeń połączonych równolegle.
Urządzenia muszą być identyczne (poza GX) i mieć to samo oprogramowanie układowe.
Przewody podłączenia prądu stałego prowadzące do urządzeń muszą mieć identyczną długość i przekrój.
Jeżeli używany jest dodatni i ujemny punkt dystrybucji prądu stałego, przekrój połączenia pomiędzy akumulatorami a punktem dystrybucji prądu stałego musi być co najmniej równy sumie wymaganych przekrojów połączeń pomiędzy punktem dystrybucji a urządzeniami.
Przed ułożeniem kabli UTP należy zawsze połączyć ujemne przewody akumulatora.
Urządzenia należy umieścić blisko siebie, pozostawiając jednak co najmniej 10 cm wolnej przestrzeni pod, nad i obok urządzeń w celu zapewnienia przepływu powietrza.
Przewody UTP muszą łączyć urządzenia ze sobą (oraz urządzenia z panelem zdalnym) bezpośrednio. Skrzynki przyłączeniowe lub rozdzielacze są niedozwolone.
Do systemu można podłączyć tylko jeden element zdalnego sterowania (panel lub przełącznik). Oznacza to tylko jedno urządzenie GX. Jeśli kilka modeli GX ma być podłączonych równolegle lub w trzech fazach, wewnętrzne połączenie pomiędzy kartą GX a innymi podzespołami należy rozłączyć. Z tego powodu w tych systemach zaleca się stosowanie modeli MultiPlus bez wbudowanego GX.
8.5.7. Praca w instalacji trójfazowej
Produkt może być również używany w konfiguracji trójfazowej gwiazdy (Y). W tym celu między urządzeniami należy wykonać połączenia standardowymi przewodami RJ45 typu UTP (takimi samymi, jak przy pracy w układzie równoległym). System będzie wymagał późniejszej konfiguracji.
Warunki wstępne: patrz rozdział Wykrywanie napięcia
Uwaga: produkt nie nadaje się do konfiguracji w trójkącie 3-fazowym (Δ).
Jeśli w VEConfigure wybrano kod sieci AS4777.2, w systemie trójfazowym dozwolone są tylko 2 jednostki połączone równolegle na fazę.
Chcąc uzyskać szczegółowe informacje na temat konfiguracji równoległej i trójfazowej, zawsze najpierw porozmawiaj ze swoim dystrybutorem Victron i zapoznaj się z poniższą instrukcją:
https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
8.5.8. Połączenie z portalem VRM
Połączenie urządzenia z VRM wymaga połączenia internetowego. Można skorzystać z WiFi lub najlepiej połączenia kablowego Ethernet do routera.
Identyfikator witryny VRM znajduje się na naklejce wewnątrz obszaru połączeń kablowych urządzenia.
Więcej informacji na temat konfigurowania systemu VRM można znaleźć w podręczniku wprowadzającym do VRM.
8.6. Aktualizacje oprogramowania układowego
8.6.1. Rejestr zmian
Rejestr zmian dostępny jest w Victron Professional w katalogu Firmware → Venus OS. Chcąc uzyskać dostęp do Victron Professional należy się zarejestrować (bezpłatnie).
8.6.2. Przez internet lub z użyciem karty microSD / nośnika pamięci USB
Istnieją dwa sposoby aktualizacji oprogramowania układowego:
Aktualizacji dokonaj internet, ręcznie lub zaznacz codzienne sprawdzanie dostępności nowych aktualizacji.
Zaktualizuj z karty microSD lub pamięci USB.
Bezpośrednie pobieranie z internetu
Na urządzeniach GX bez wyświetlacza (np. Venus GX lub Cerbo GX bez GX Touch) użyj Konsoli zdalnej, aby uzyskać dostęp do poniższych menu.
Chcąc dokonać aktualizacji z internetu, przejdź do: Ustawienia → Oprogramowanie układowe → Aktualizacje online.
Naciśnij „Sprawdź aktualizacje”.
Jeśli dostępna jest nowsza wersja oprogramowania układowego, zostanie ona wyświetlona w części „Dostępna aktualizacja”. Kliknij, aby zaktualizować do nowej wersji oprogramowania układowego.
Po zaktualizowaniu urządzenia GX do nowej wersji oprogramowania sprzętowego należy sprawdzić ustawienia swojej instalacji.
Uwaga
Pamiętaj, że w przypadku większości aplikacji systemowych zalecamy wyłączenie automatycznych aktualizacji, podobnie jak domyślnych ustawień fabrycznych.
Zamiast tego zaktualizuj system w dogodnym momencie; gdy obecna jest obsługa, a pracownicy są w stanie przywrócić wcześniejsze ustawienia i/lub rozwiązać ewentualny problem.
Karta microSD lub nośnik pamięci USB
Aktualizacja za pomocą karty microSD lub nośnika pamięci USB nosi nazwę „aktualizacja offline”. Skorzystaj z tej możliwości, gdy urządzenie nie jest podłączone do internetu.
Etap 1. Pobierz
Pobierz najnowszą wersję pliku swu:
Należy pamiętać, że te same pliki i rejestr zmian są dostępne w witrynie Victron Professional. Istnieje również połączenie Dropbox, dzięki któremu z naszego folderu można pobrać najnowsze pliki oprogramowania układowego i przechowywać je w pamięci komputera.
Etap 2. Zainstaluj na karcie microSD lub w pamięci USB.
Zapisz plik w folderze głównym pamięci USB lub karty microSD.
Etap 3. Wsuń nośnik pamięci do gniazda.
Zwróć uwagę, że zostanie wyświetlone ostrzeżenie „Podłączona pamięć zawiera obraz oprogramowania układowego, który nie jest używana do rejestrowania danych.”. To ostrzeżenie można bezpiecznie zignorować.
Etap 4. Rozpocznij aktualizację
Przejdź do Ustawienia → Oprogramowanie układowe → Zainstaluj oprogramowanie układowe z SD/USB.
Kliknij na „Sprawdź oprogramowanie układowe na karcie SD/USB”.
Jeśli oprogramowanie na karcie microSD lub w pamięci USB jest nowsze niż aktualnie działające, pojawi się pozycja „Znaleziono oprogramowanie”, kliknij na nie, co spowoduje rozpoczęcie aktualizacji.
8.6.3. Powrót do poprzedniej wersji oprogramowania układowego
Istnieją dwa sposoby powrotu do wcześniejszej wersji oprogramowania układowego:
Skorzystanie z funkcji tworzenia kopii zapasowej zapisanego oprogramowania układowego lub
pobierając określony plik oprogramowania układowego, zapisując go na karcie microSD lub pamięci USB i instalując z SD/USB.
Funkcja tworzenia kopii zapasowych zapisanego oprogramowania układowego
Ta opcja umożliwia przełączanie pomiędzy bieżącą i poprzednią wersją oprogramowania. Dostęp do internetu ani karta SD nie są konieczne.
Przejdź do Ustawienia → Oprogramowanie układowe → Zapisana kopia zapasowa oprogramowania układowego.
Na kolejnym ekranie widoczna jest informacja o aktualnie działającej wersji oprogramowania układowego oraz wersji oprogramowania, którą można uruchomić.
Kliknij „Naciśnij, aby uruchomić” i uruchom zapisaną wersję oprogramowania układowego.
Uruchomi się teraz zapisana wersja oprogramowania układowego, natomiast poprzednia wersja oprogramowania układowego zostanie zapisana.
Zainstaluj określoną wersję oprogramowania układowego z SD/USB
Mogą istnieć powody, dla których konieczne jest ręczne pobranie i zainstalowanie określonej wersji oprogramowania układowego (np. starsza wersja oprogramowania układowego, która nie jest przechowywana w „Przechowywanej kopii zapasowej oprogramowania układowego” na urządzeniu GX). W tym rozdziale wyjaśniono, jak to zrobić.
Stare wersje oprogramowania układowego Venus OS można pobrać tutaj: https://updates.victronenergy.com/feeds/venus/release/images/
W przypadku MultiPlus-II GX i EasySolar-II GX użyj folderu nanopi.
Pobierz plik .swu żądanej wersji.
Zapisz plik .swu w folderze głównym pamięci USB lub karty microSD.
Wsuń nośnik pamięci USB lub kartę MicroSD do gniazda urządzenia GX.
Zwróć uwagę, że zostanie wyświetlone ostrzeżenie „Podłączona pamięć zawiera obraz oprogramowania układowego, który nie jest używana do rejestrowania danych.”. To ostrzeżenie można bezpiecznie zignorować.
Przejdź do Ustawienia → Oprogramowanie układowe → Zainstaluj oprogramowanie układowe z SD/USB.
W części „Znaleziono oprogramowanie układowe” powinna wyświetlić się konkretna wersja oprogramowania układowego. Kliknij i zainstaluj.
Uwaga
Należy pamiętać, że choć dodawanie poprawek do starszej wersji oprogramowania ogólnie nie stanowi problemu, może się zdarzyć, że niektóre ustawienia zostaną zresetowane do wartości domyślnych. Koniecznie to sprawdź.
