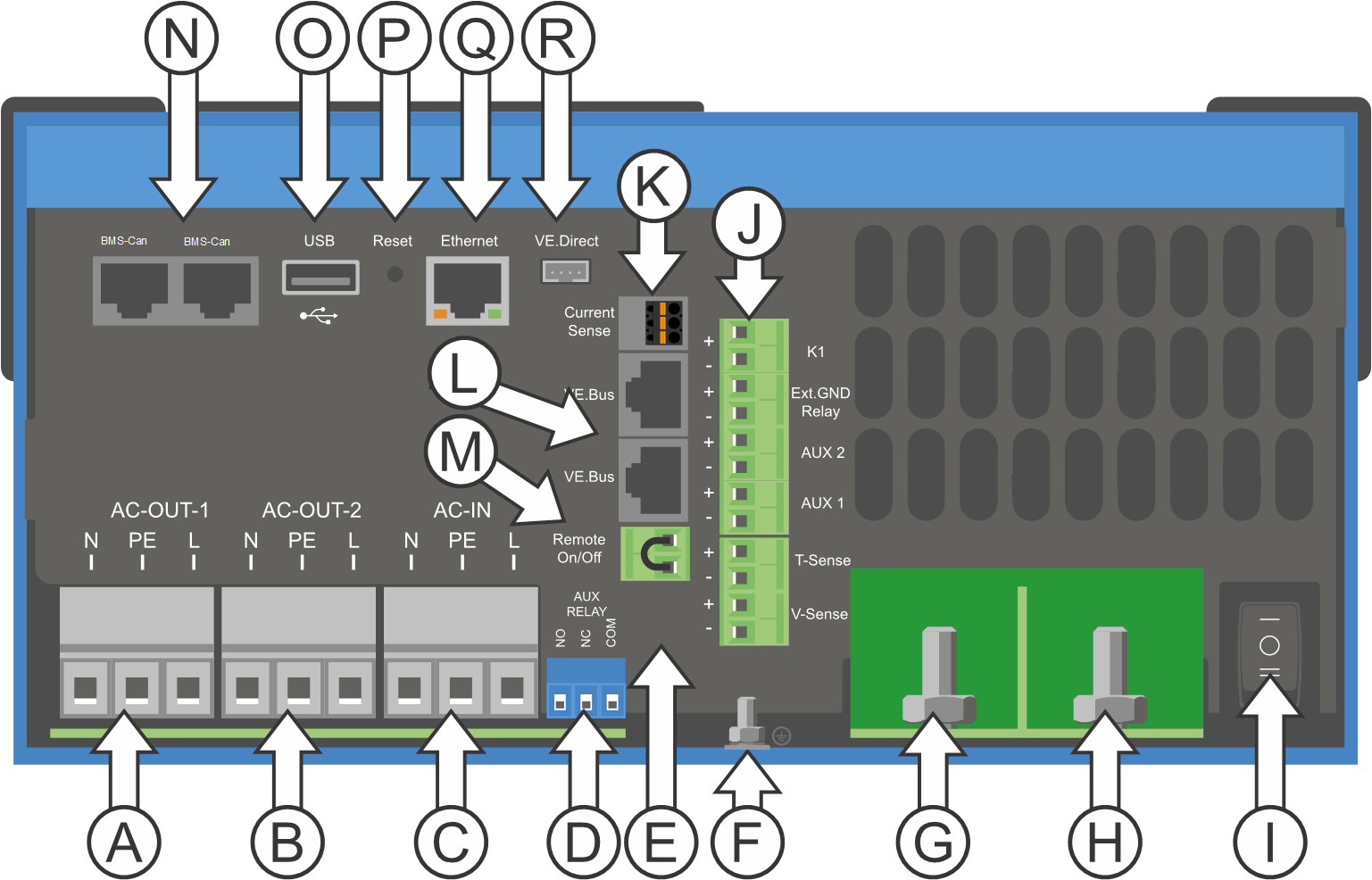

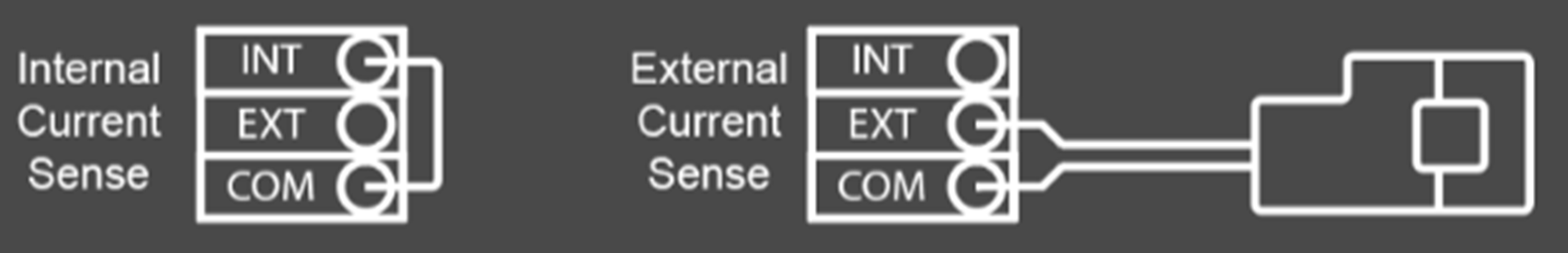

14. ANNEXE
14.1. Annexe B : Schéma fonctionnel
14.2. Annexe C : Connexions en parallèle
Des conditions supplémentaires sont requises pour les systèmes en parallèle. Pour la documentation à ce sujet, voir https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
14.3. Annexe D : Connexions triphasées

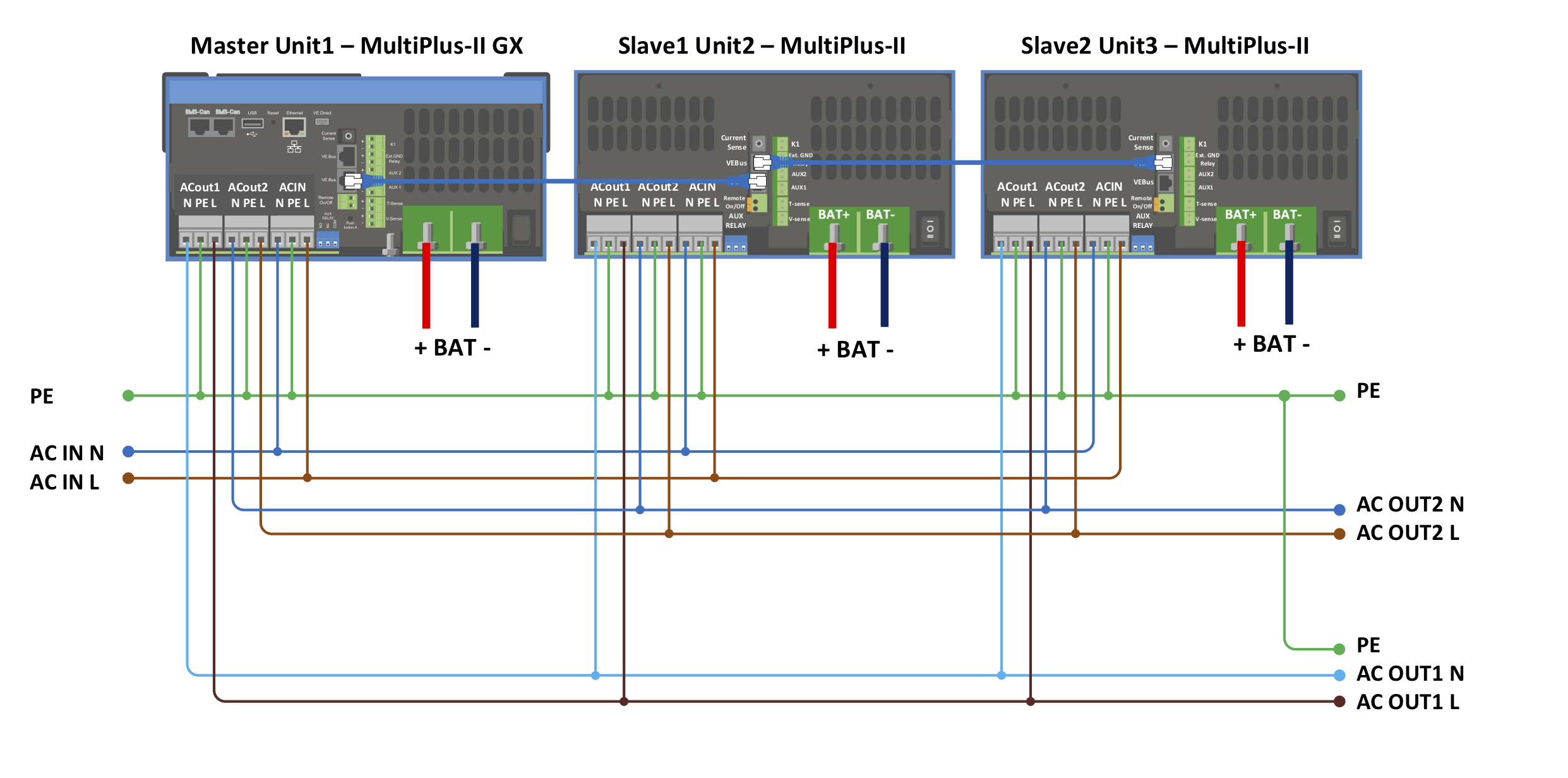

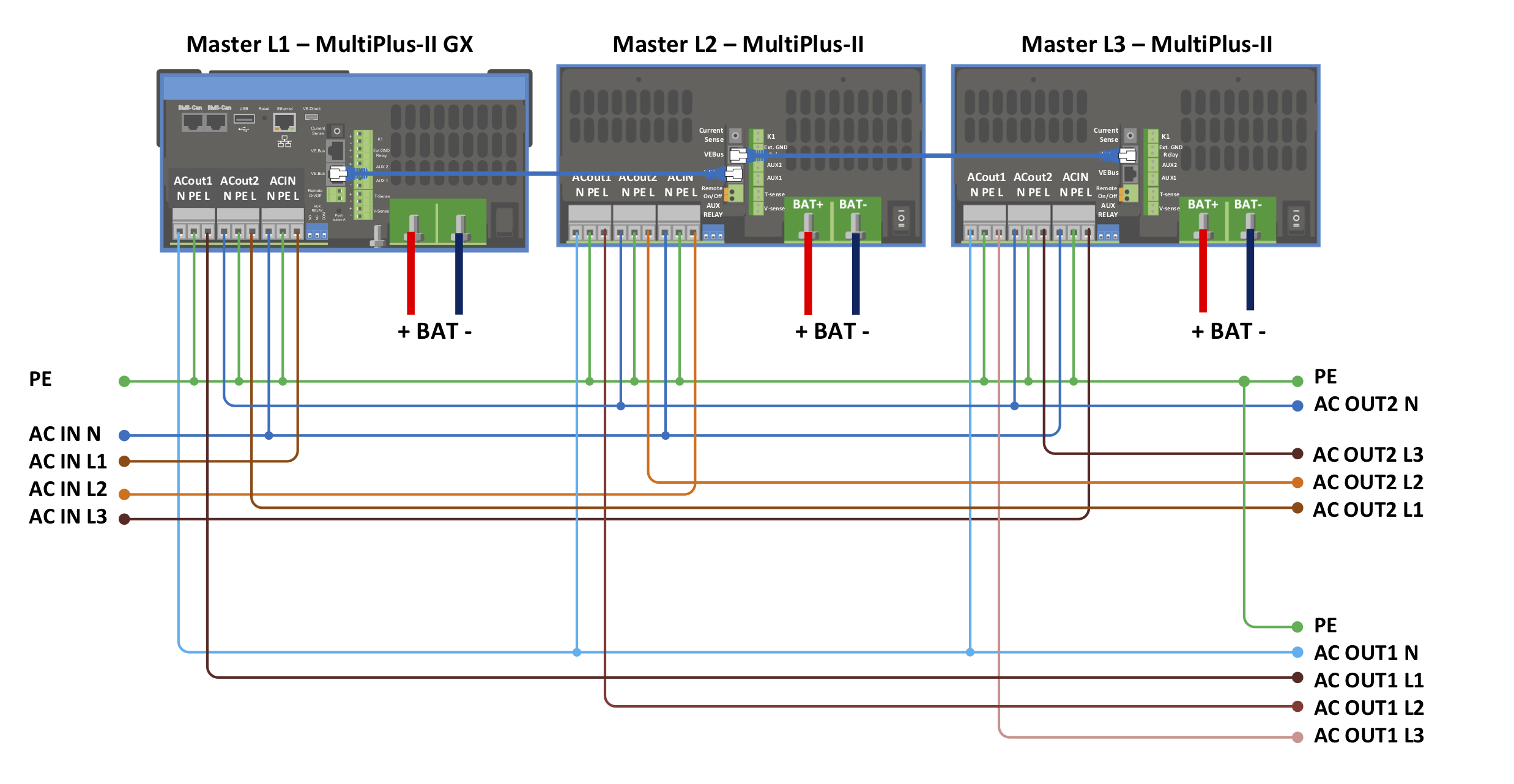

Des conditions supplémentaires sont requises pour les systèmes triphasé. Pour la documentation à ce sujet, voir https://www.victronenergy.com/live/ve.bus:manual_parallel_and_three_phase_systems
14.4. Annexe E : Caractéristique de charge

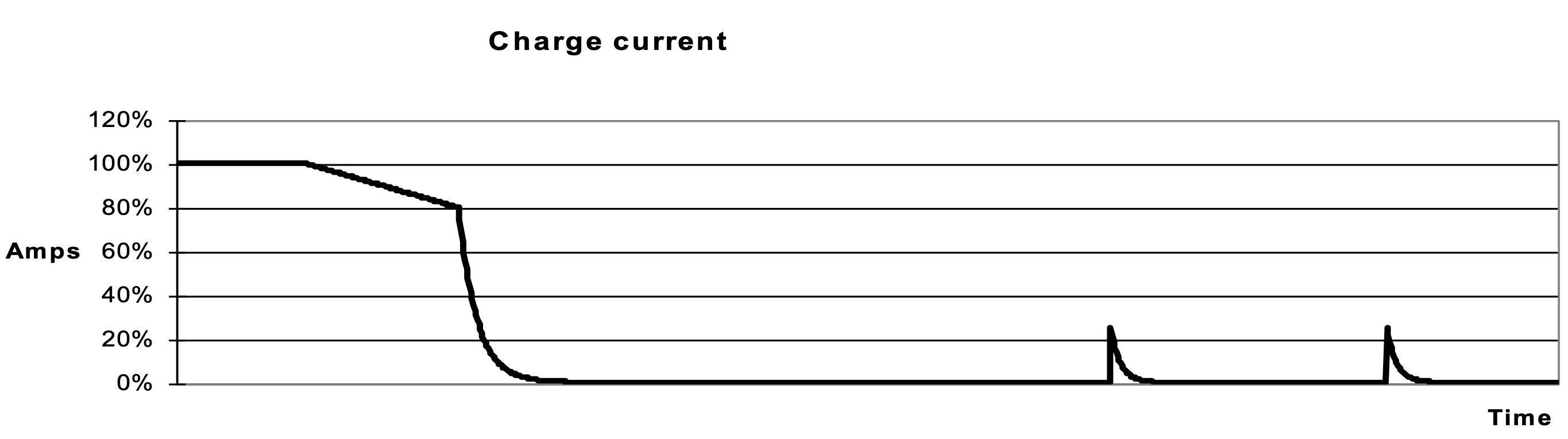

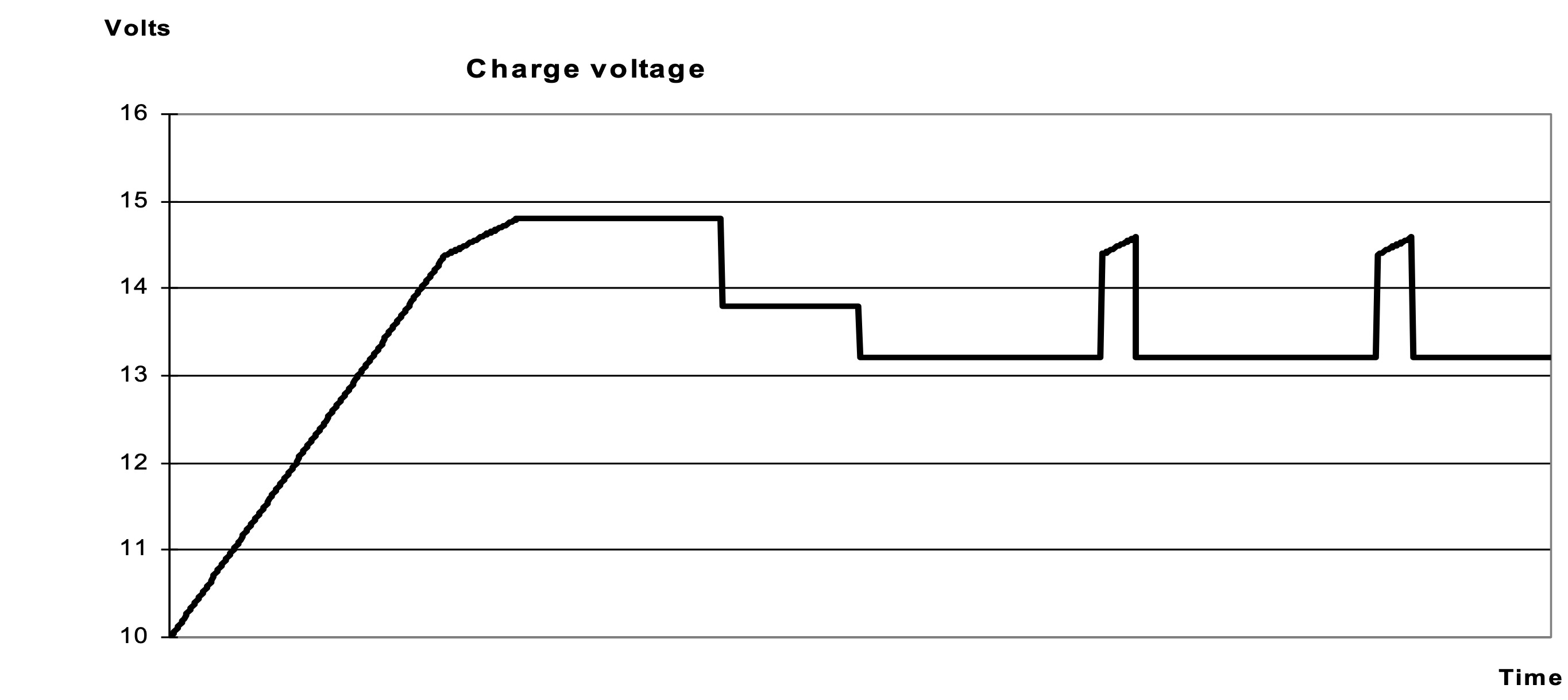

14.4.1. Charge en 4 étapes :
Phase bulk au démarrage du chargeur. Un courant continu est appliqué jusqu’à ce que la tension nominale de la batterie soit atteinte, en fonction de la température et de la tension d’entrée, après quoi une puissance constante est appliquée jusqu’au point où un gazage excessif débute (28,8 V et 57,6 V resp., température corrigée).
14.5. Annexe F : Compensation de température

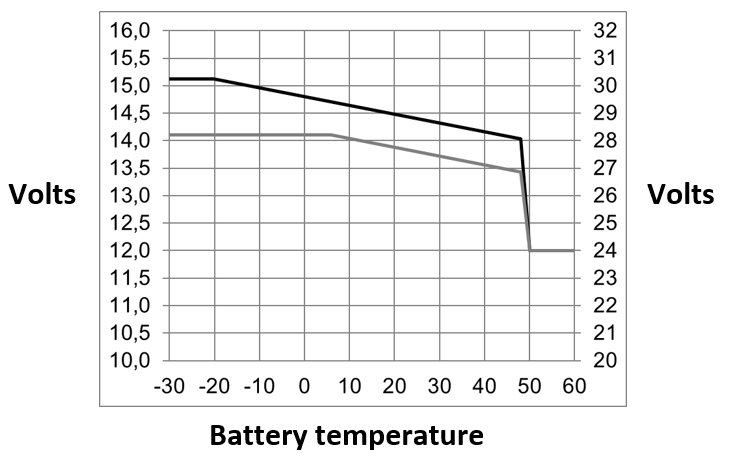

Les tensions de sortie par défaut pour les phases Float et Absorption sont pour 25 °C. La tension Float réduite suit la tension Float et la tension d’Absorption augmentée suit la tension d’Absorption. En mode d’ajustement, la compensation de température ne s’applique pas.
14.6. Annexe G : Dimensions

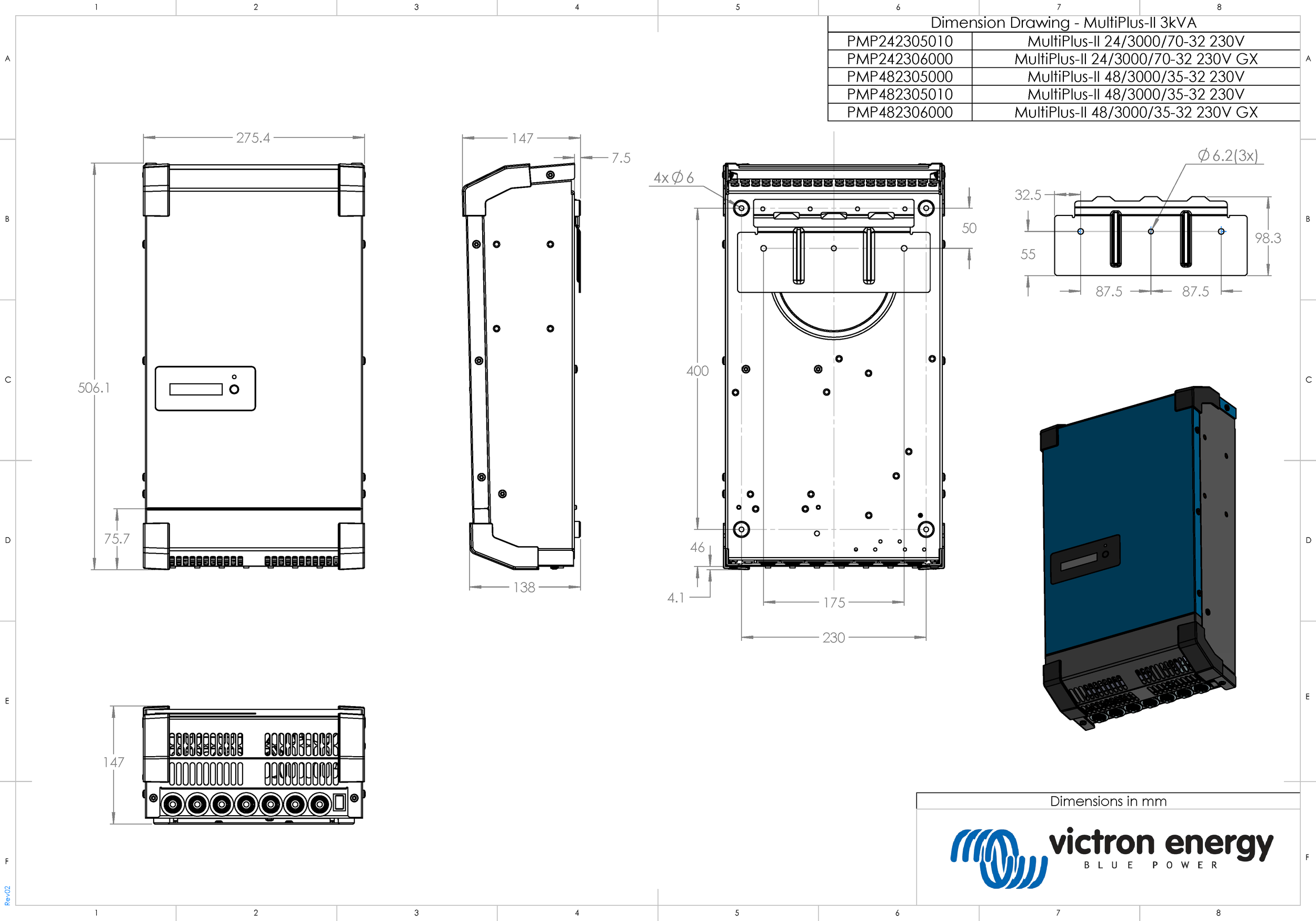

Dessin d'encombrement - MultiPlus-II 24/3000/70-32 (GX) et 48/3000/35-32 (GX)

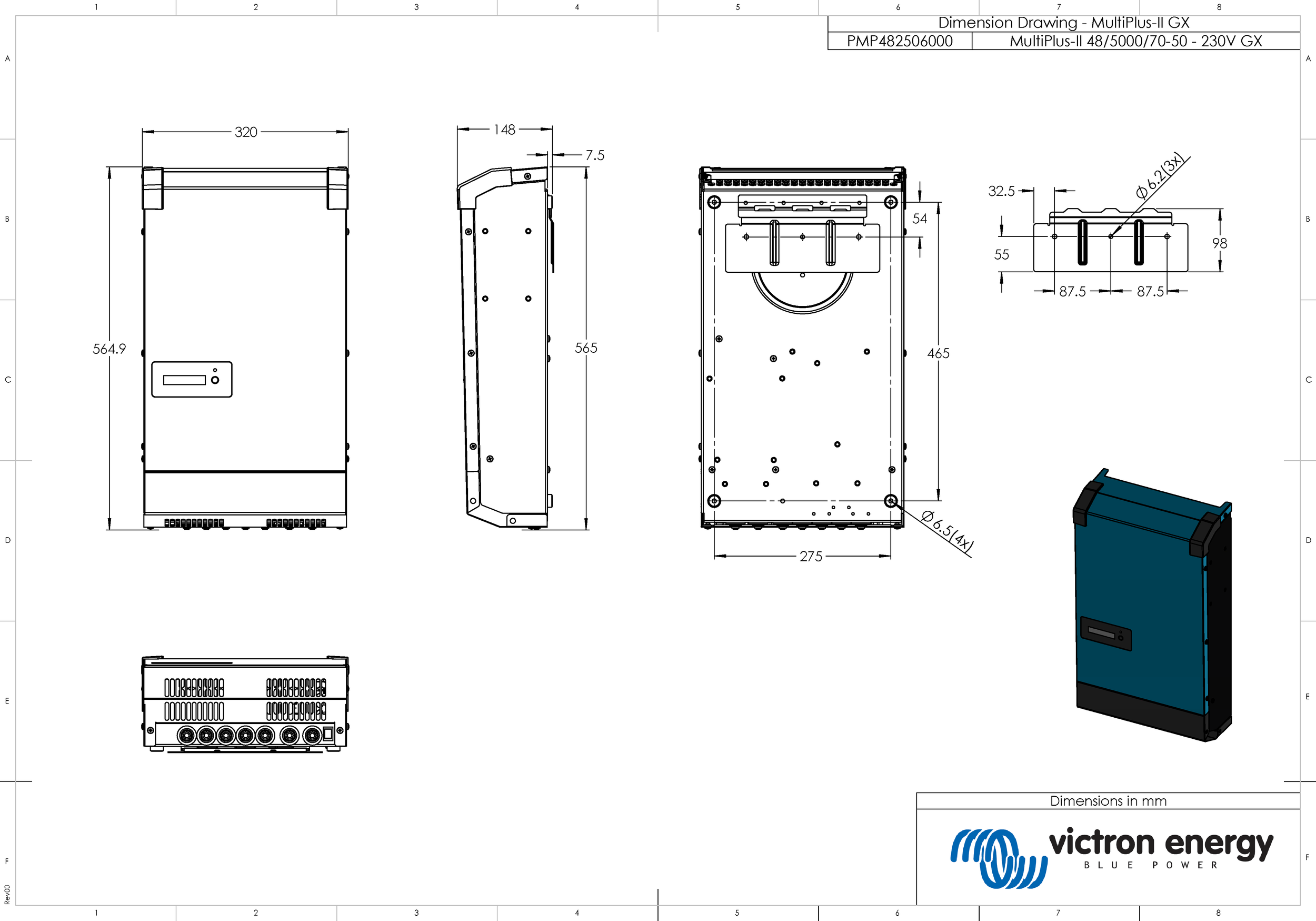

Dessin d'encombrement - MultiPlus-II 48/5000/70-50 GX
