2. Funcionalidade
O comutador de transferência externo substitui o comutador de transferência CA interno de cada unidade Multiplus(-II) individual no sistema. O sistema funciona quase de forma idêntica a um que utilize os comutadores de transferência CA internos.
As funcionalidades como o UPS, o limite da corrente de entrada CA, o PowerControl e o PowerAssist continuam ativos.

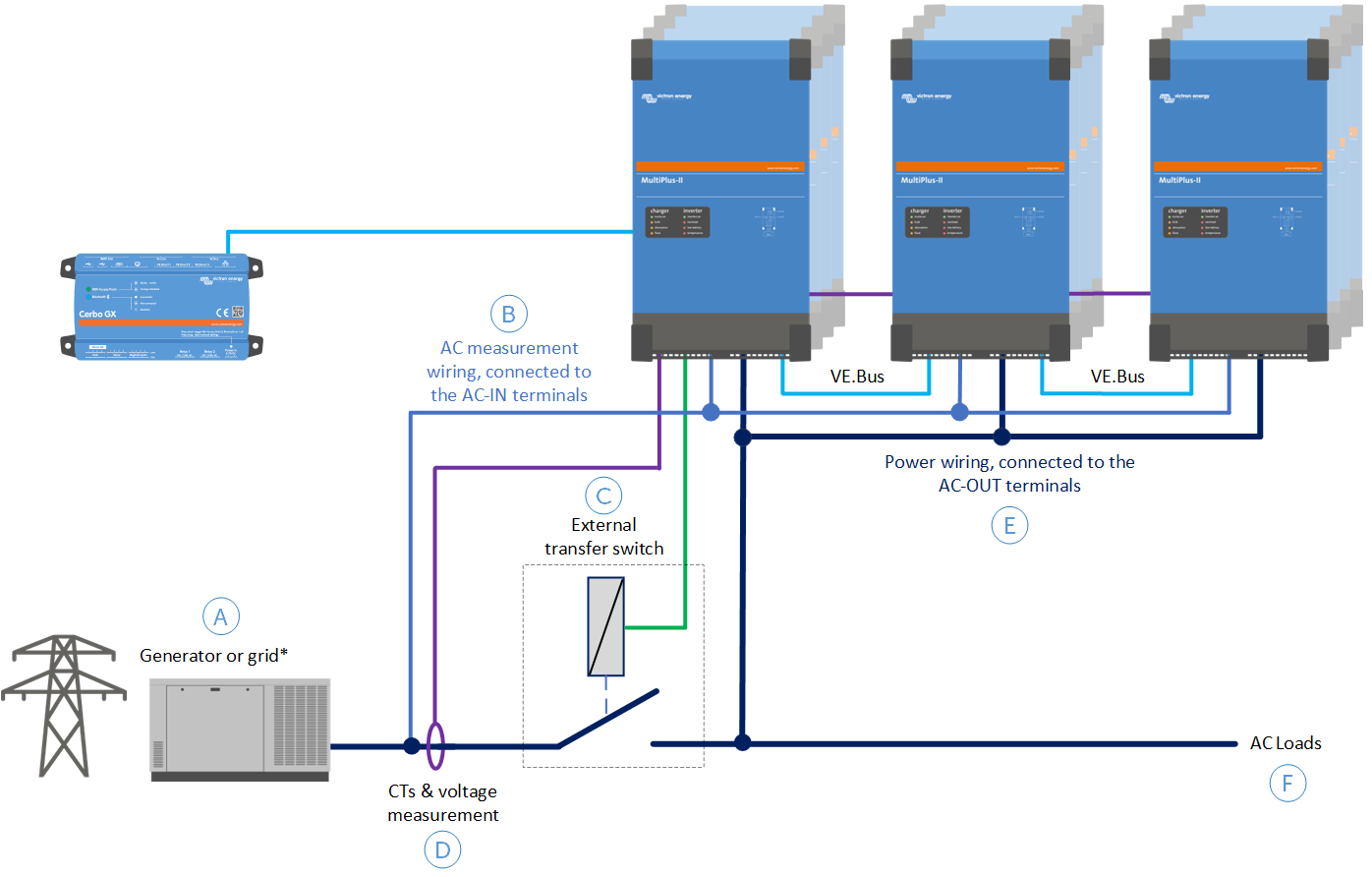

2.1. Esquema unifilar
| ||
A | Gerador ou rede elétrica* *) Para obter as aprovações e os requisitos de aplicação em rede, consulte a secção Lista de países com certificação do código de rede. | |
B | Fios de medição da tensão CA, ligados aos terminais AC-IN do Multiplus(-II). | |
C | Comutador de transferência externo | |
D | Transformadores de corrente (CT) e fios de medição da tensão CA | |
E | Cablagem de alimentação ligada aos terminais de AC-OUT do Multiplus(-II) | |
F | Cargas CA | |
