2. Funzionalità
L'interruttore di trasferimento esterno sostituisce l'interruttore di trasferimento CA interno di ogni singola unità MultiPlus(-II) del sistema. Il sistema funziona in modo quasi identico a quello che utilizza gli interruttori di trasferimento CA interni.
Caratteristiche come la funzionalità UPS, il limite di corrente di ingresso CA, il PowerControl e il PowerAssist rimangono attive.

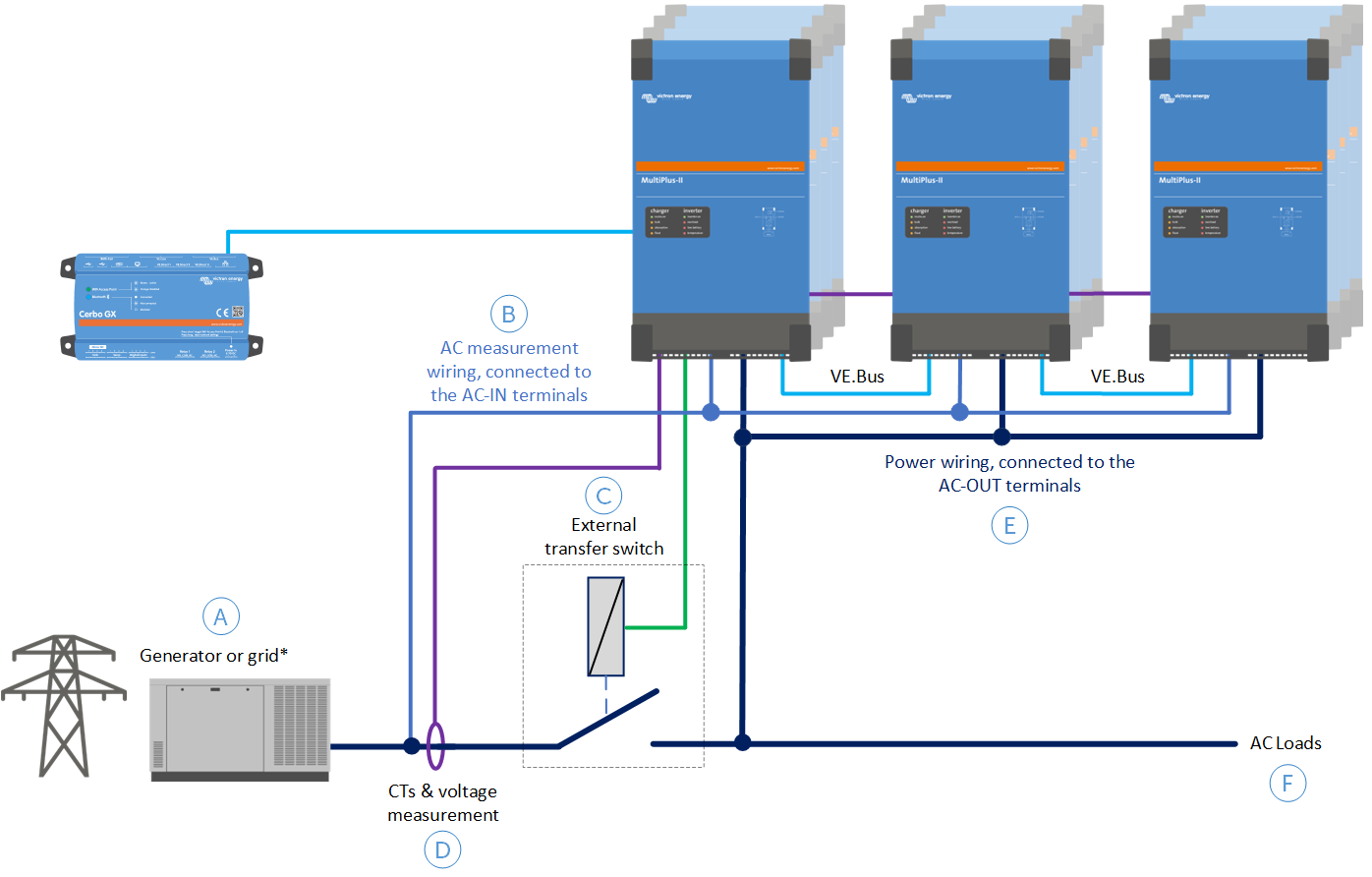

2.1. Diagramma a linea singola
| ||
A | Generatore o rete* *) Per le approvazioni e i requisiti delle applicazioni di rete, consultare la sezione Elenco dei Paesi per la certificazione del codice di rete. | |
B | Cavi per la misurazione della tensione CA, collegati ai terminali AC-IN del MultiPlus(-II). | |
C | Interruttore di trasferimento esterno | |
D | Trasformatori di corrente (TC) e cavi di misurazione della tensione CA | |
E | Cablaggio di alimentazione collegato ai terminali AC-OUT del MultiPlus(-II) | |
F | Carichi CA | |
