6. Verdrahtungsdiagramme
In diesem Abschnitt:

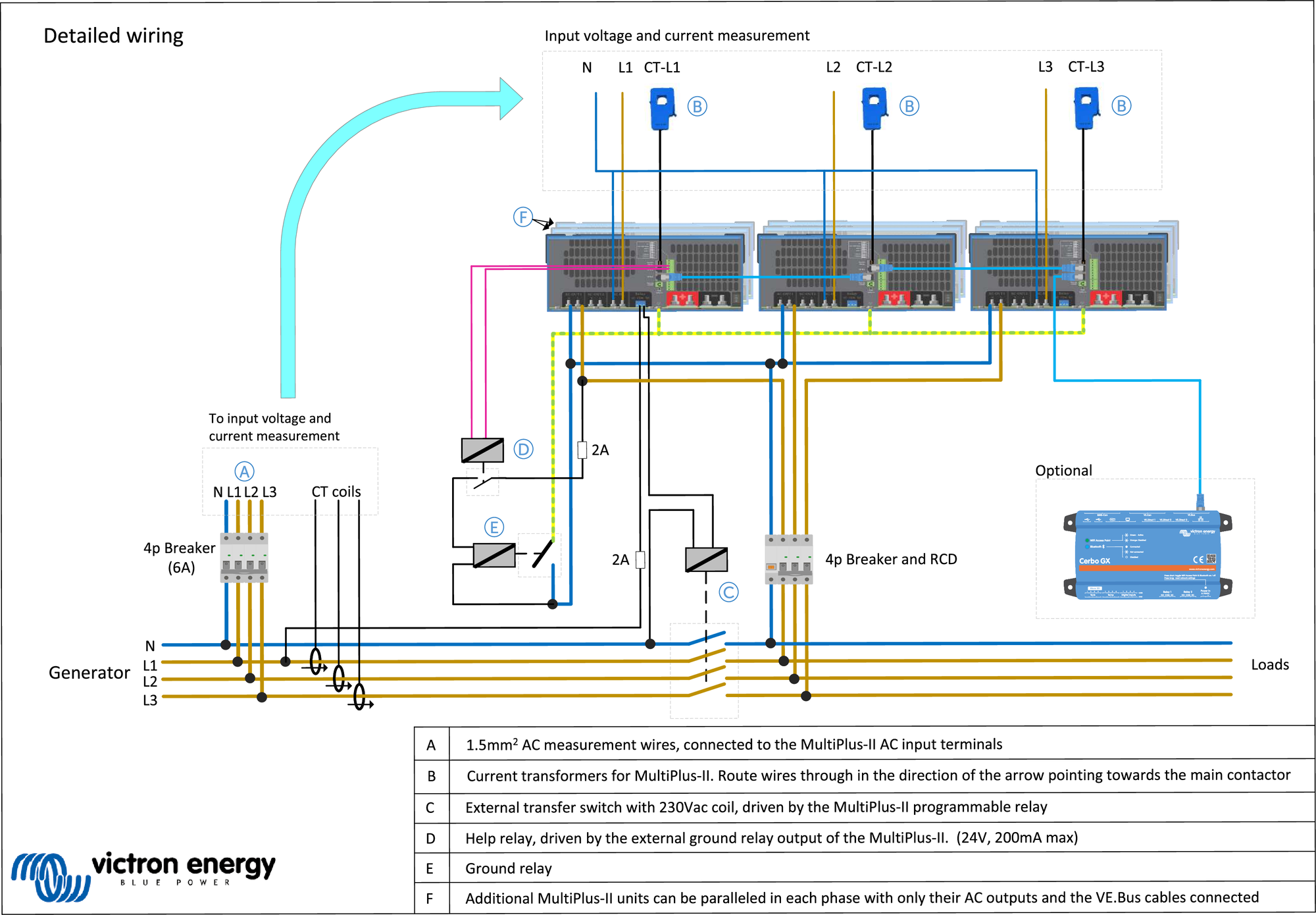

6.1. Allgemeines Verdrahtungsdiagramm
Ein Beispiel für ein allgemeines Verdrahtungsdiagramm unter Verwendung von MultiPlus-II-Geräten.
 |

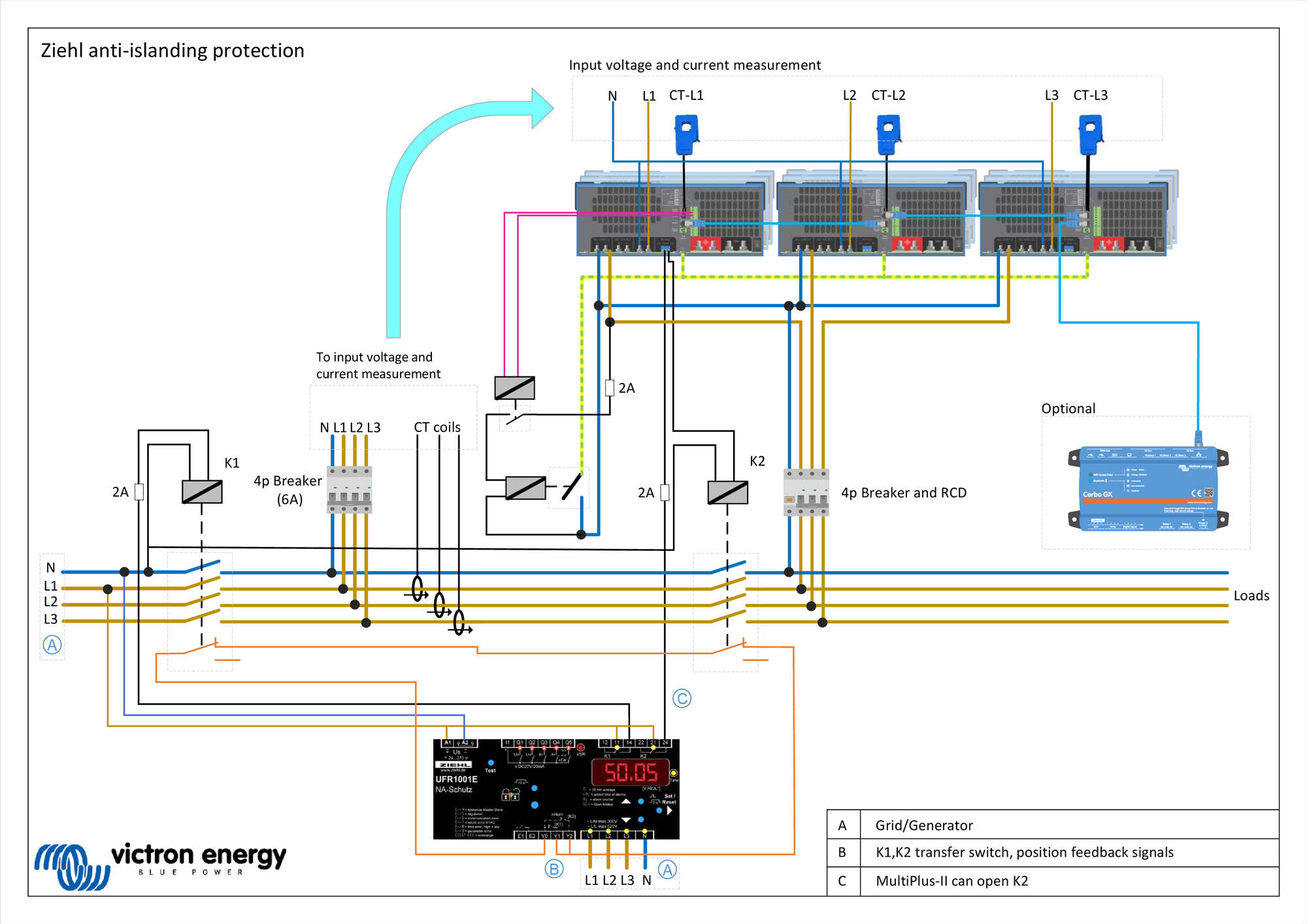

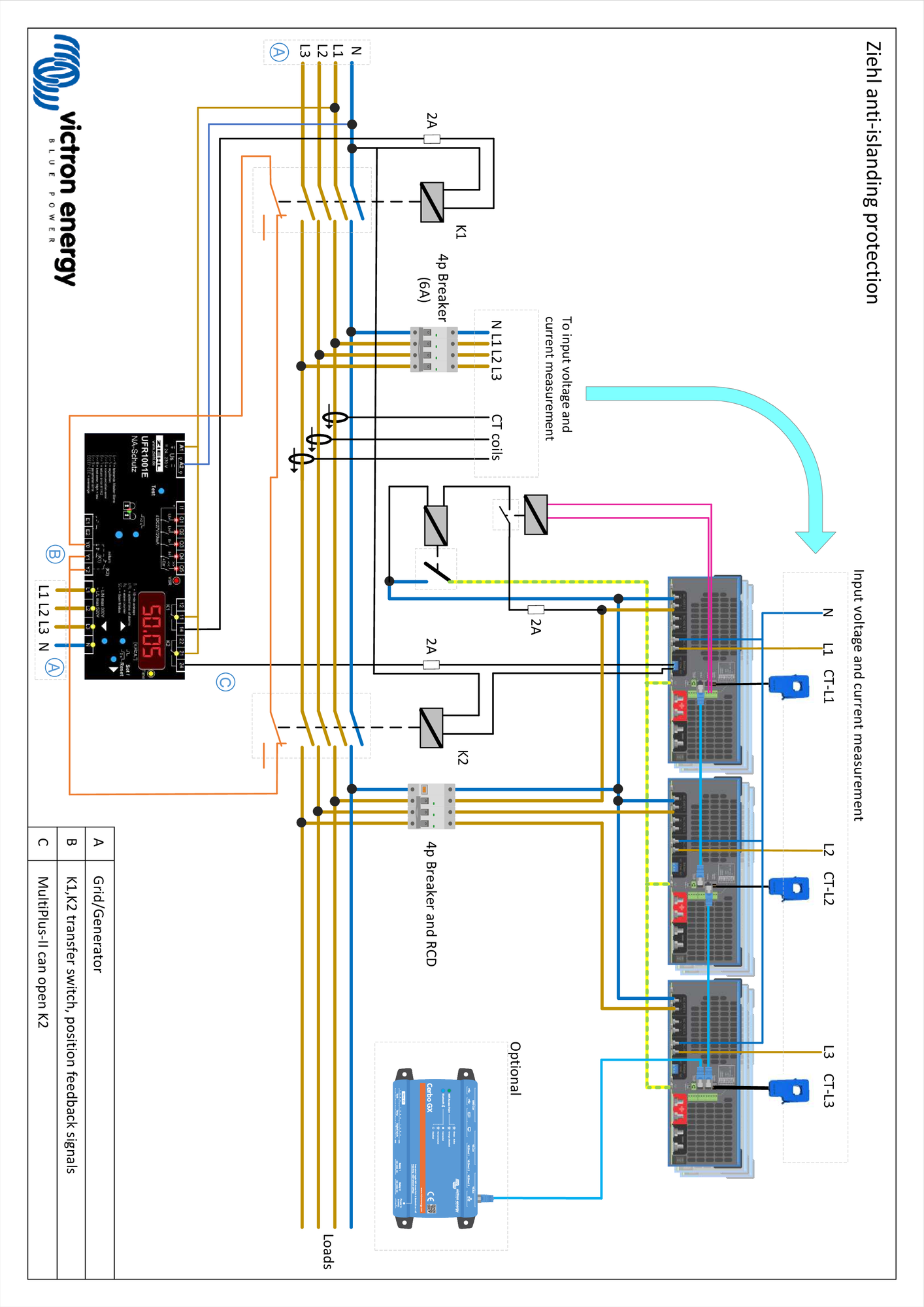

6.2. Verdrahtungsdiagramm mit zusätzlichem Ziehl-Relais
Dieses Diagramm zeigt ein Beispiel, bei dem ein Ziehl-Relais und MultiPlus-II-Geräte zum Einsatz kommen.
