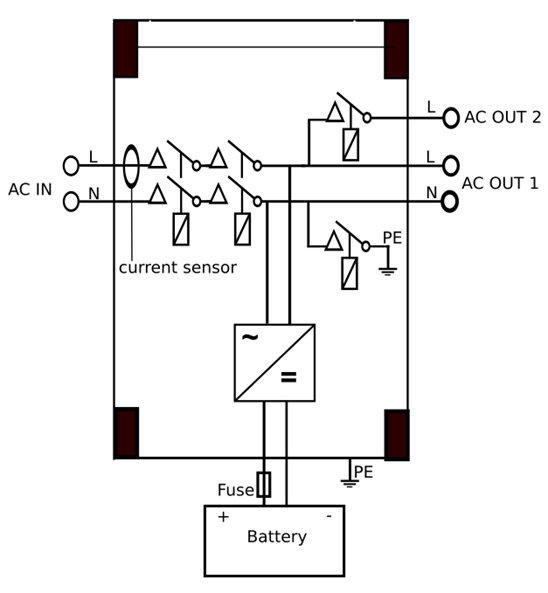

MultiPlus-II 4k, 4k5, 6k5, 10k 230V

MultiPlus-II 3000 VA și 5000 VA

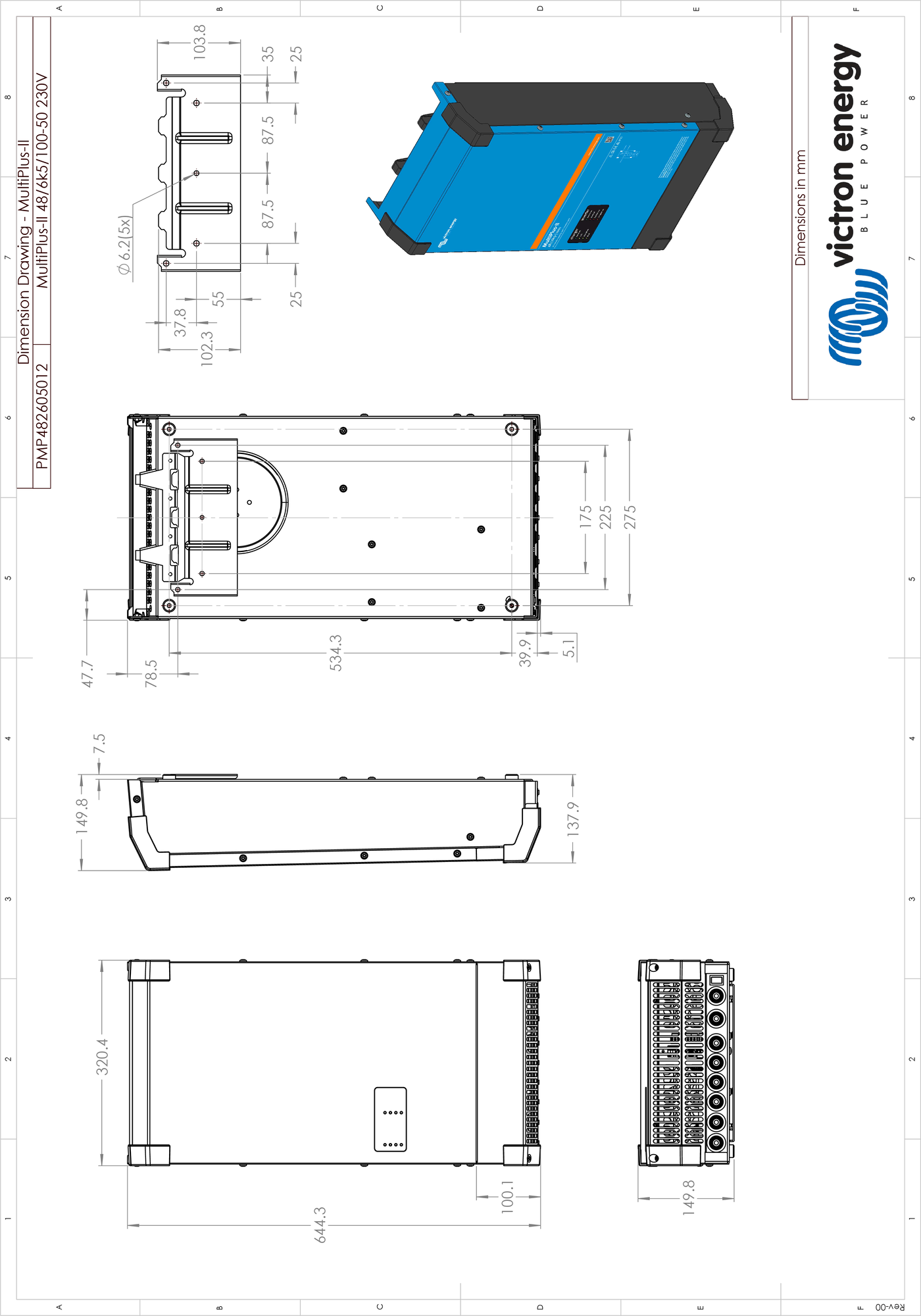

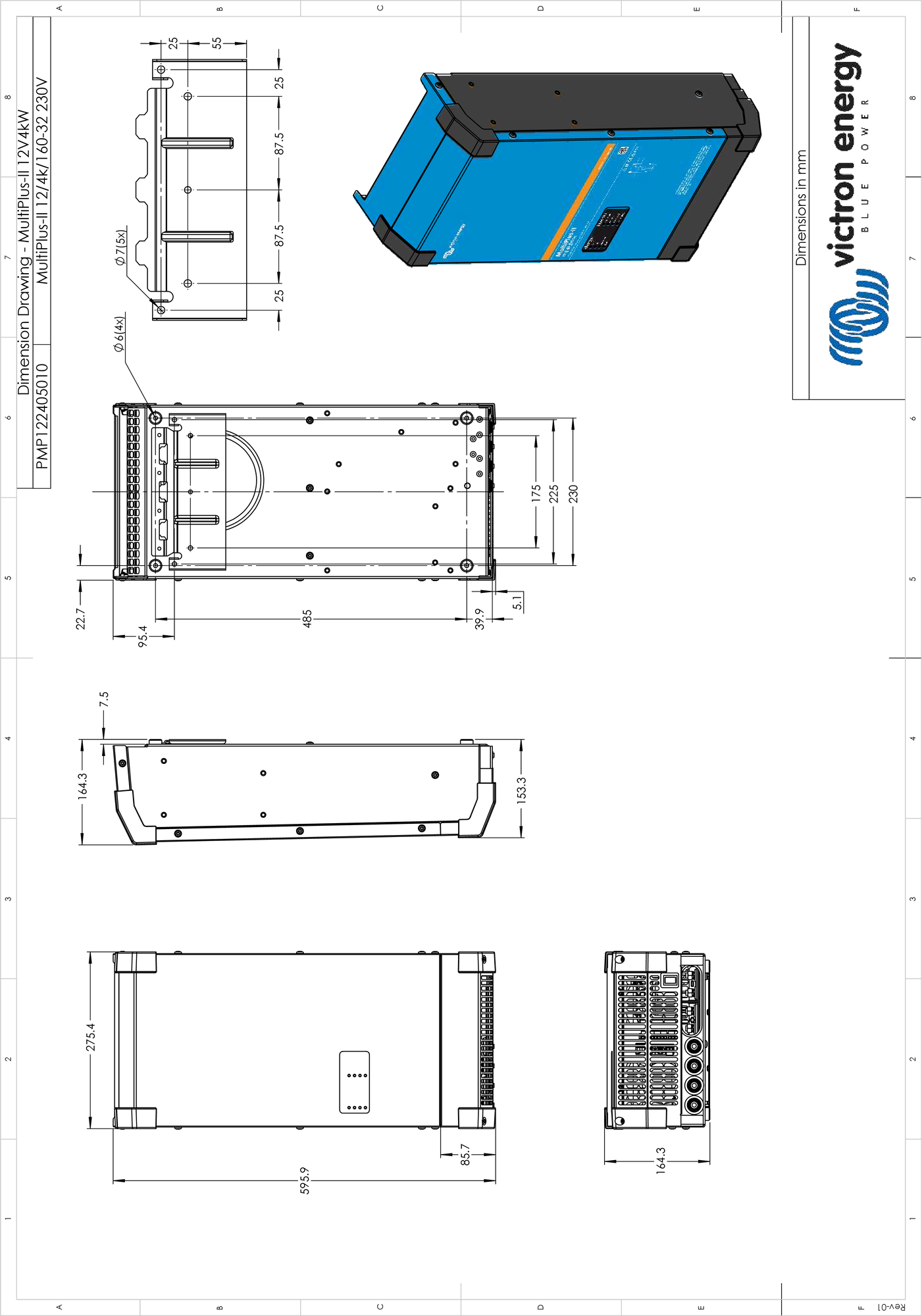

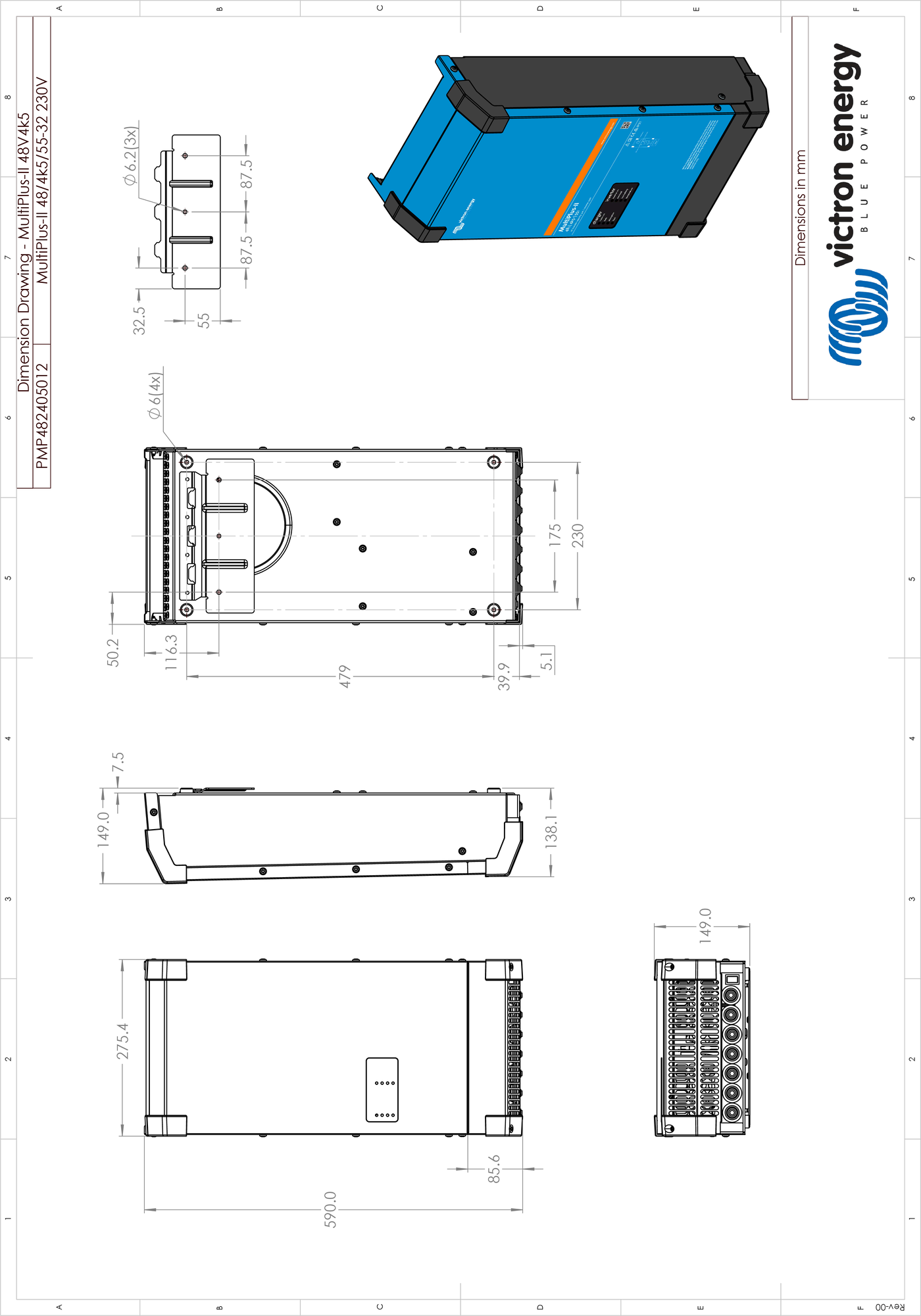

MultiPlus-II 4k, 4k5 și 6k5

A

Conexiune sarcină. AC-out-1. De la stânga la dreapta: „N” (nul), „PE” (pământ/sol), „L” (fază)

B

Conexiune sarcină. AC-out-2. De la stânga la dreapta: „N” (nul), „PE” (pământ/sol), „L” (fază)

C

Intrare curent alternativ: De la stânga la dreapta: „N” (nul), „PE” (pământ/sol), „L” (fază)

D

Contact de alarmă: (de la stânga la dreapta) NO, NC, COM.

E

Apăsați butonul A – pentru a efectua pornirea fără asistenți.

F

Conexiune împământare primară M6 (PE).

G

Bornă pozitivă încărcare intermitentă (numai pentru modelele cu 12 sau 24 V)

H

Conexiune pozitivă baterie M8.

I

Conexiune minus baterie M8.

J

comutator: 1=pornit, 0=oprit, ||=doar încărcător

K

Conector pentru comutator la distanță: Scurtătură pentru a comuta pe „pornit”.

L

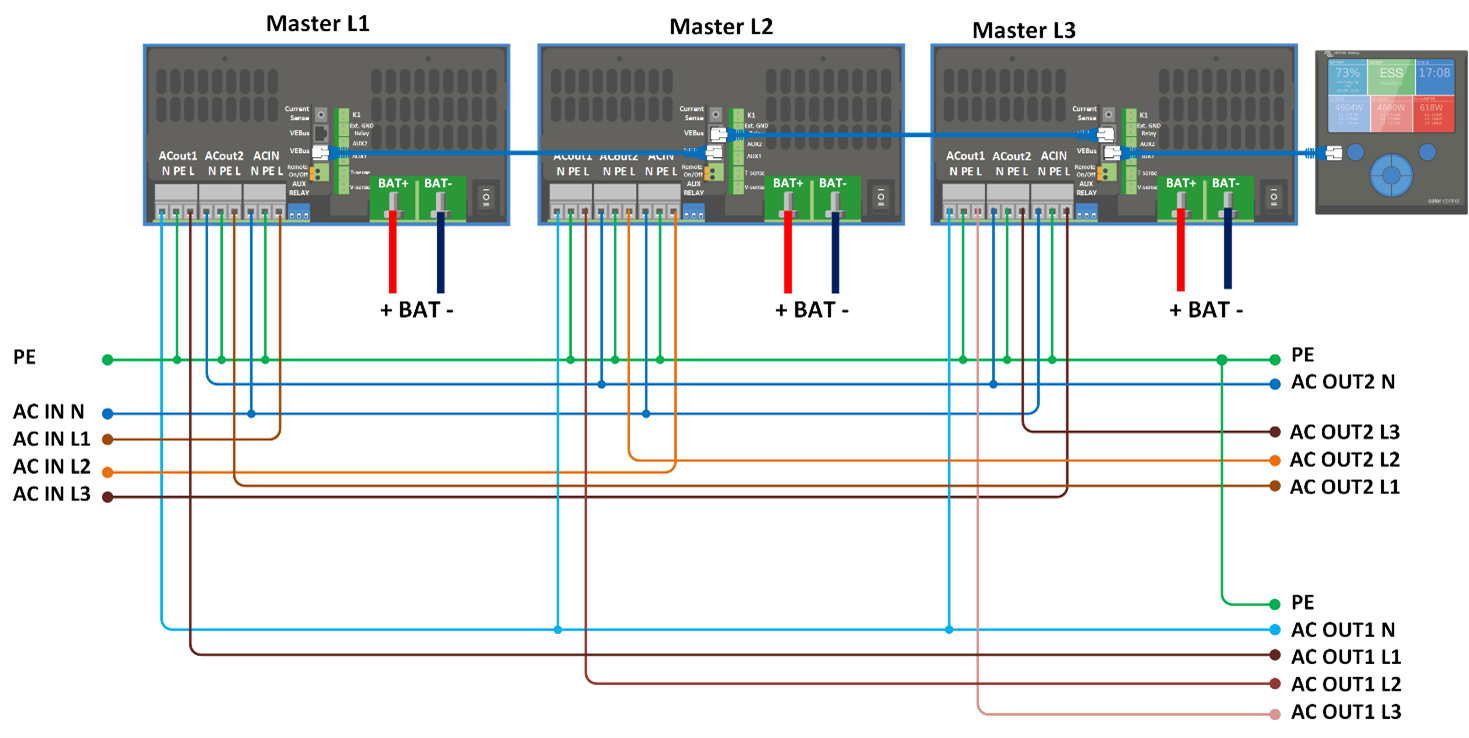

2x conector VE.Bus RJ45 pentru controlul la distanță și/sau funcționarea paralelă/trifazică

M

Senzor de curent extern

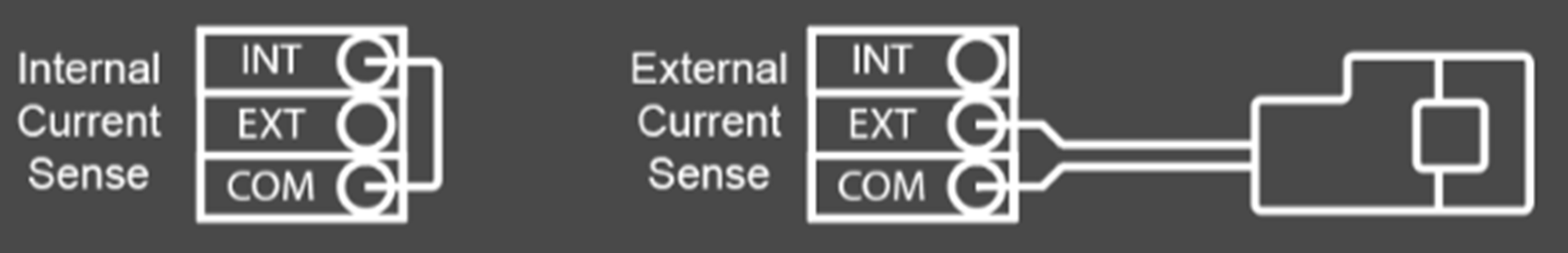

Pentru conectarea senzorului de curent; îndepărtați puntea de cablu dintre bornele INT și COM, conectați firul roșu al senzorului la terminalul EXT și conectați firul alb al senzorului la terminalul COM.

N

Terminal pentru: de sus în jos:

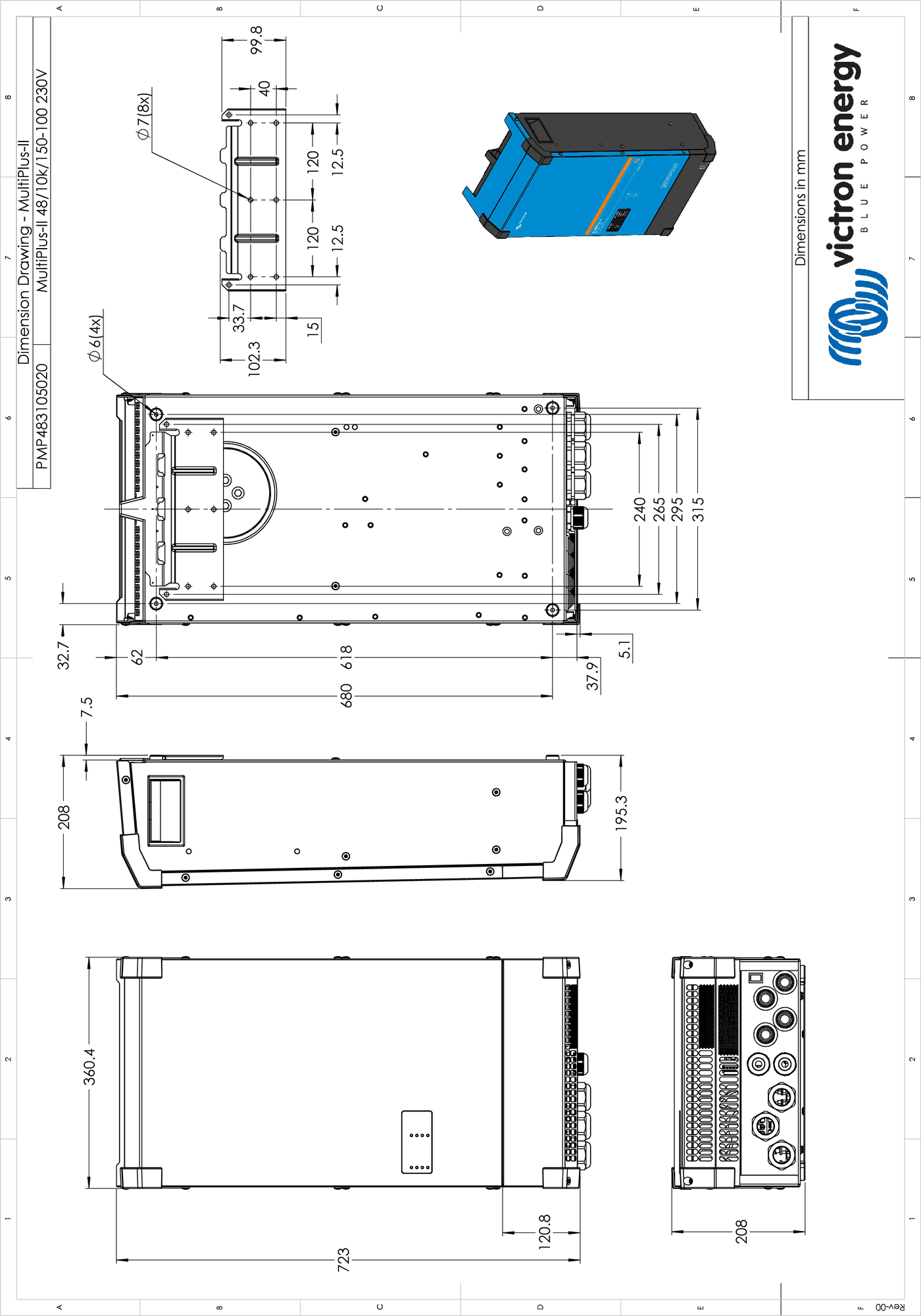

MultiPlus-II 10k

A

Conexiune sarcină. AC-out-1 De la stânga la dreapta: N (neutru) și L (fază).

B

Conexiune sarcină. AC-out-2 De la stânga la dreapta: N (neutru) și L (fază).

C

Intrare curent alternativ: De la stânga la dreapta: N (neutru) și L (fază).

D

Senzor de curent extern.

Pentru conectarea senzorului de curent; îndepărtați puntea de cablu dintre bornele INT și COM, conectați firul roșu al senzorului la terminalul EXT și conectați firul alb al senzorului la terminalul COM.

E

2 x conector VE.Bus RJ45 pentru controlul la distanță și/sau funcționarea paralelă/trifazică.

F

Conector pornire/oprire pentru comutator la distanță: Scurtătură pentru a comuta pe „pornit”.

G

Contact de alarmă: (de la stânga la dreapta) NO, NC, COM.

H

Bară de împământare pentru conexiunile de intrare de curent alternativ PE, cât și de ieșire a curentului alternativ PE și conexiuni M6 de împământare a șasiului.

I

Terminal pentru: de sus în jos:

J

Apăsați butonul A – pentru a efectua pornirea fără asistenți.

K

Conexiune pozitivă baterie M8.

L

Conexiune minus baterie M8.

M

Comutator principal: 1=pornit, 0=oprit, ||=doar încărcător
