MPPT zonnelader handleiding

9. Technische specificaties

In deze sectie:

9.1. Specificaties 150/60 en 150/70

MPPT 150/60

MPPT 150/70

Accuspanning

12 / 24 / 48 V Automatich selecteren, 36 V: handmatig selecteren

Maximale accustroom

60 A

70 A

Nominaal PV-vermogen, 12 V 1a,b

860 W

1000 W

Nominaal PV-vermogen, 24 V 1a,b

1720 W

2000 W

Nominaal PV-vermogen, 36 V 1a,b

2580 W

3000 W

Nominaal PV-vermogen, 48 V 1a,b

3440 W

4000 W

Max. PV-kortsluitstroom 2

50 A

50 A

Maximaal PV-opencircuitspanning

150V absolute maximale koudste omstandigheden

145V opstart en bedrijfsmaximum

Piekefficiëntie

98 %

Eigen verbruik

12 V: minder dan 35 mA / 48 V: minder dan 20 mA

Laadspanning “absorptie"

Standaard instelling: 14,4 V / 28,8 V / 43,2 V / 57,6 V

Laadspanning “druppel”

Standaard instelling: 13,8 V / 27,6 V / 41,4 V / 55,2 V

Laadspanning “egalisatie" 3

Standaard instelling: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Laadalgoritme

Meertraps adaptieve (acht voorgeprogrammeerde algoritmen) of gebruiker gedefinieerd algoritme

Temperatuurcompensatie

-16 mV/°C / -32 mV/°C / -64 mV/°C

Bescherming

Omgekeerde PV-polariteit / uitgangskortsluiting / te hoge temperatuur

Bedrijfstemperatuur

-30 °C to +60 °C (volledig gespecificeerd uitgangsvermogen tot 40 °C)

Vochtigheid

95 %, niet condenserend

Maximale hoogte

5000 m. (volledige nominale output tot 2000 m.)

Omgevingsfactor

Type 1 voor binnengebruik, ongeconditioneerd

Vervuilingsgraad

PD3

Datacommunicatie

VE.Direct-poort 4

Bluetooth, via de VictronConnect-app

Externe aan / uit

Ja, 2-polige klem

Programmeerbaar relais

DPST AC-vermogen: 4 A tot 240 Vac / DC-classificatie: 4 A tot 35 Vdc, 1A tot 60 Vdc

Parallelle werking

Ja, maar niet gesynchroniseerd

BEHUIZING

Kleur

Blauw (RAL 5012)

PV-terminals

Tr-modellen: 35 mm²/AWG2

MC4-modellen: 2 paren MC4-connectoren 5

Accuklemmen

35 mm²/AWG2

Beschermingscategorie

IP43 (electronicsche onderdelen), IP22 (aansluitingsgebied)

Gewicht

3 kg

Afmetingen h x b x d

Tr-modellen: 185 x 250 x 95

MC4-modellen: 215 x 250 x 95

NORMEN

Veiligheid

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) De zonnelader beperkt het ingangsvermogen als er meer PV-vermogen is aangesloten.

1b) De PV-spanning moet Vbat + 5V overschrijden zodat de PV-lader kan starten. Daarna bedraagt de minimale PV-spanning Vbat + 1V.

2) Een hogere kortsluitstroom kan de zonnelader beschadigen in geval van omgekeerde polariteitsverbinding van de PV-reeks.

3) Egalisatie is standaard uitgeschakeld.

4) Voor meer informatie over datacommunicatie, zie het datacommunicatiedocument in het gedeelte technische informatie op onze website.

5) MC4-modellen: er kunnen meerdere splitterparen nodig zijn om de reeksen van zonnepanelen parallel te laten lopen. Maximale stroom per MC4-connector is 30 A. De MC4-connectoren zijn intern parallel verbonden met een enkele MPPT-tracker.

9.3. Afmeting tekeningen

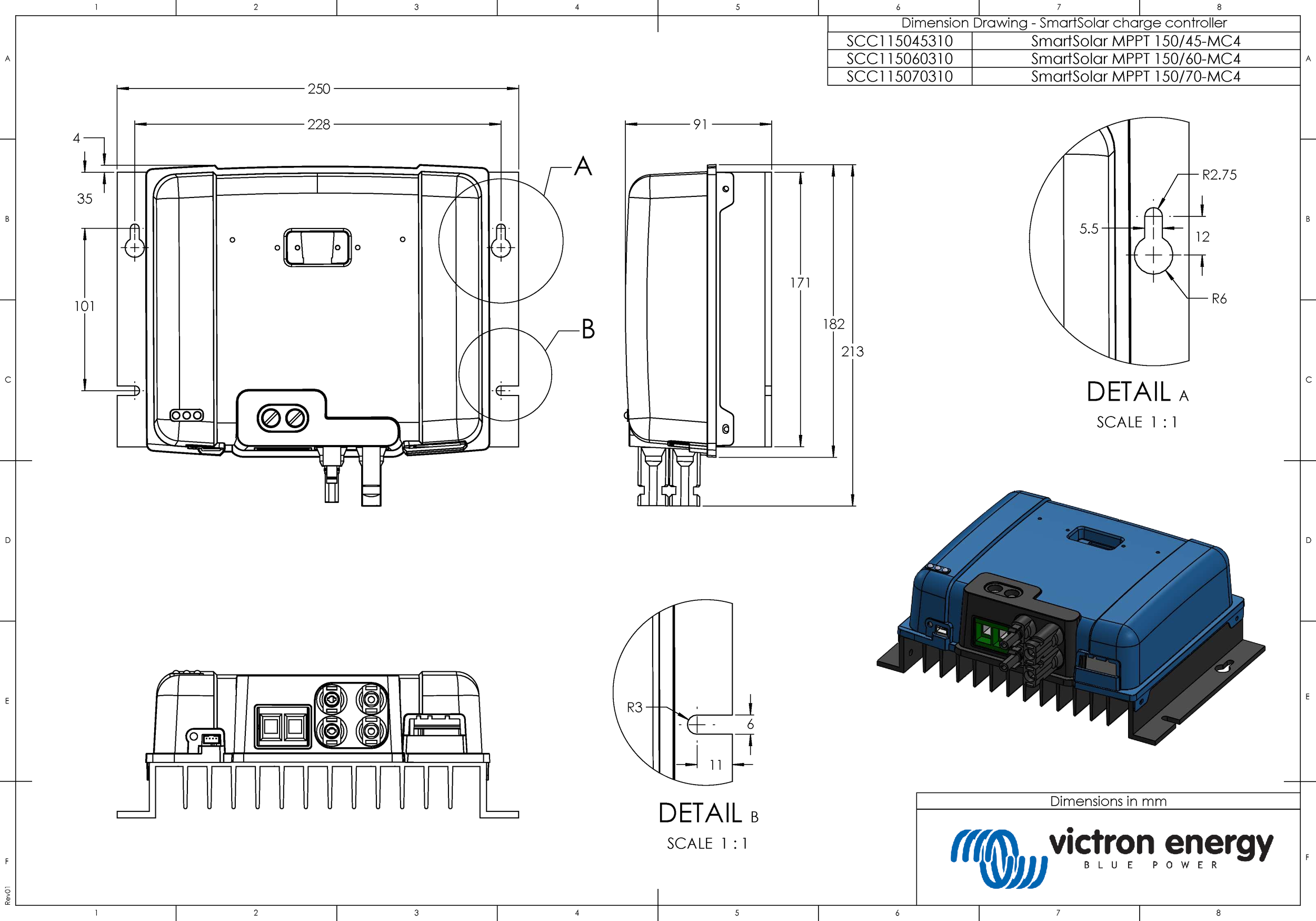

9.3.1. Afmetingen 60A-MC4 en 70A-MC4 SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

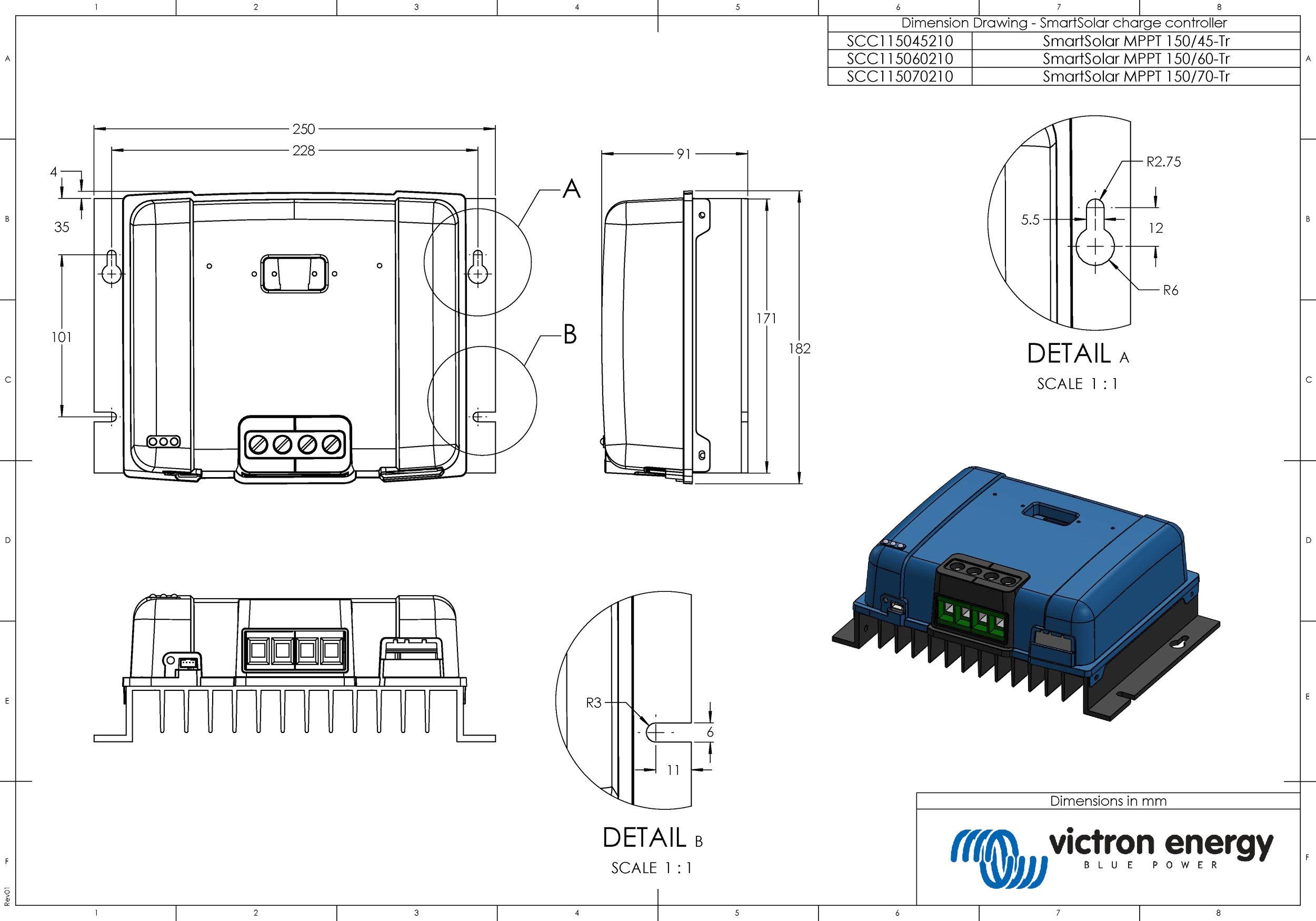

9.3.2. Afmetingen 60A-Tr en 70A-Tr SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
