Manual del cargador solar MPPT

9. Especificaciones técnicas

En esta sección:

9.1. Especificaciones 150/60 y 150/70

MPPT 150/60

MPPT 150/70

Tensión de la batería

12/24/48 V Selección automática, 36 V: selección manual

Corriente máxima de la batería

60 A

70 A

Potencia FV nominal, 12 V 1a,b

860 W

1000 W

Potencia FV nominal, 24 V 1a,b

1720 W

2000 W

Potencia FV nominal, 36 V 1a,b

2580 W

3000 W

Potencia FV nominal, 48 V 1a,b

3440 W

4000 W

Máxima corriente de corto circuito FV 2

50 A

50 A

Tensión máxima del circuito abierto FV

150 V máximo absoluto en las condiciones más frías

145 V en arranque y funcionando al máximo

Eficiencia máxima

98 %

Autoconsumo

12 V: menos de 35 mA / 48 V: menos de 20 mA

Tensión de carga de “absorción”

Valores predeterminados: 14,4 V / 28,8 V / 43,2 V / 57,6 V

Tensión de carga de “flotación”

Valores predeterminados: 13,8 V / 27,6 V / 41,4 V / 55,2 V

Tensión de carga de “ecualización” 3

Valores predeterminados: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Algoritmo de carga

Multietapa adaptativo (ocho algoritmos preprogramados) o algoritmo definido por el usuario

Compensación de temperatura

-16 mV/°C / -32 mV/°C / -64 mV/°C

Protección

Polaridad inversa FV/Cortocircuito de salida/Sobretemperatura

Temperatura de trabajo

-30 a +60 °C (potencia nominal completa hasta los 40 °C)

Humedad

95 %, sin condensación

Altitud máxima

5.000 m (potencia nominal completa hasta los 2.000 m)

Condiciones ambientales

Para interiores tipo 1, no acondicionados

Grado de contaminación

PD3

Comunicación de datos

Puerto VE.Direct 4

Bluetooth, mediante la aplicación VictronConnect

Interruptor on/off remoto

Sí, conector de dos polos

Relé programable

DPST Capacidad nominal CA: 4 A hasta 240 V CA / CC nominal: 4 A hasta 35 V CC, 1 A hasta 60 V CC

Funcionamiento en paralelo

Sí, pero no sincronizado

CARCASA

Color

Azul (RAL 5012)

Terminales FV

Modelos Tr: 35 mm² / AWG2

Modelos MC4: 2 pares de conectores MC4 5

Bornes de la batería

35 mm² / AWG2

Grado de protección

IP43 (componentes electrónicos), IP22 (área de conexión)

Peso

3 kg

Dimensiones  al x an x p

Modelos Tr: 185 x 250 x 95 mm

Modelos MC4: 215 x 250 x 95 mm

NORMATIVAS

Seguridad

EN/IEC 62109-1, UL 1741, CSA C22.2

1a) El cargador solar limitará la potencia de entrada si se conecta más potencia FV.

1b) La tensión FV debe exceder Vbat + 5 V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1 V.

2) Una corriente de cortocircuito más alta podría dañar el cargador solar en caso de conexión con polaridad inversa de los paneles FV.

3) Ecualización deshabilitada por defecto.

4) Para más información sobre comunicación de datos véase el artículo sobre comunicación de datos de la sección de Información técnica de nuestro sitio web.

5) Modelos MC4: se pueden necesitar varios pares de separadores para conectar en paralelo las cadenas de paneles solares. La corriente máxima por conector MC4 es de 30 A. Los conectores MC4 están conectados internamente en paralelo a un único rastreador MPPT.

9.3. Esquema de dimensiones

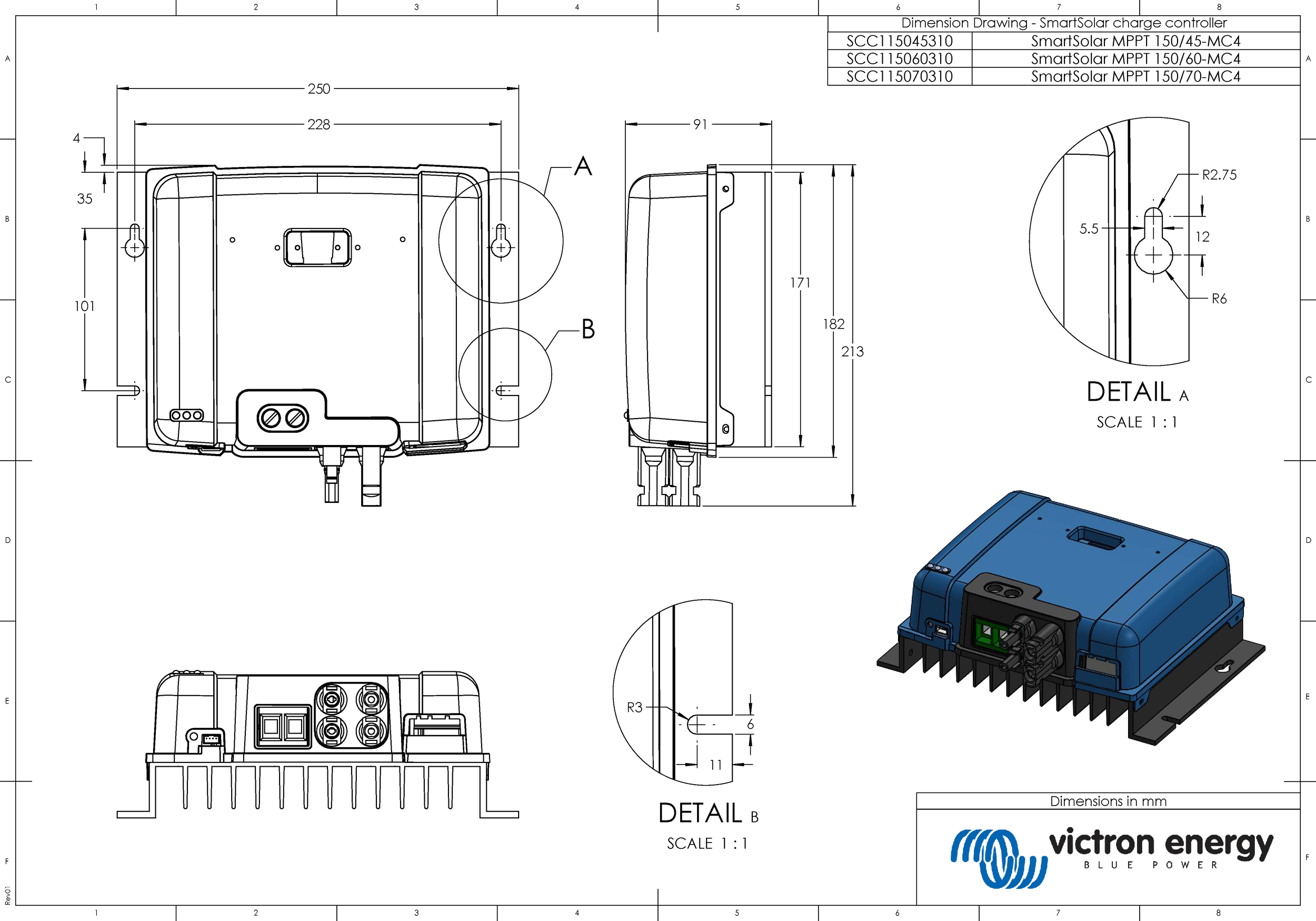

9.3.1. Dimensiones 60A-MC4 y 70A-MC4 SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

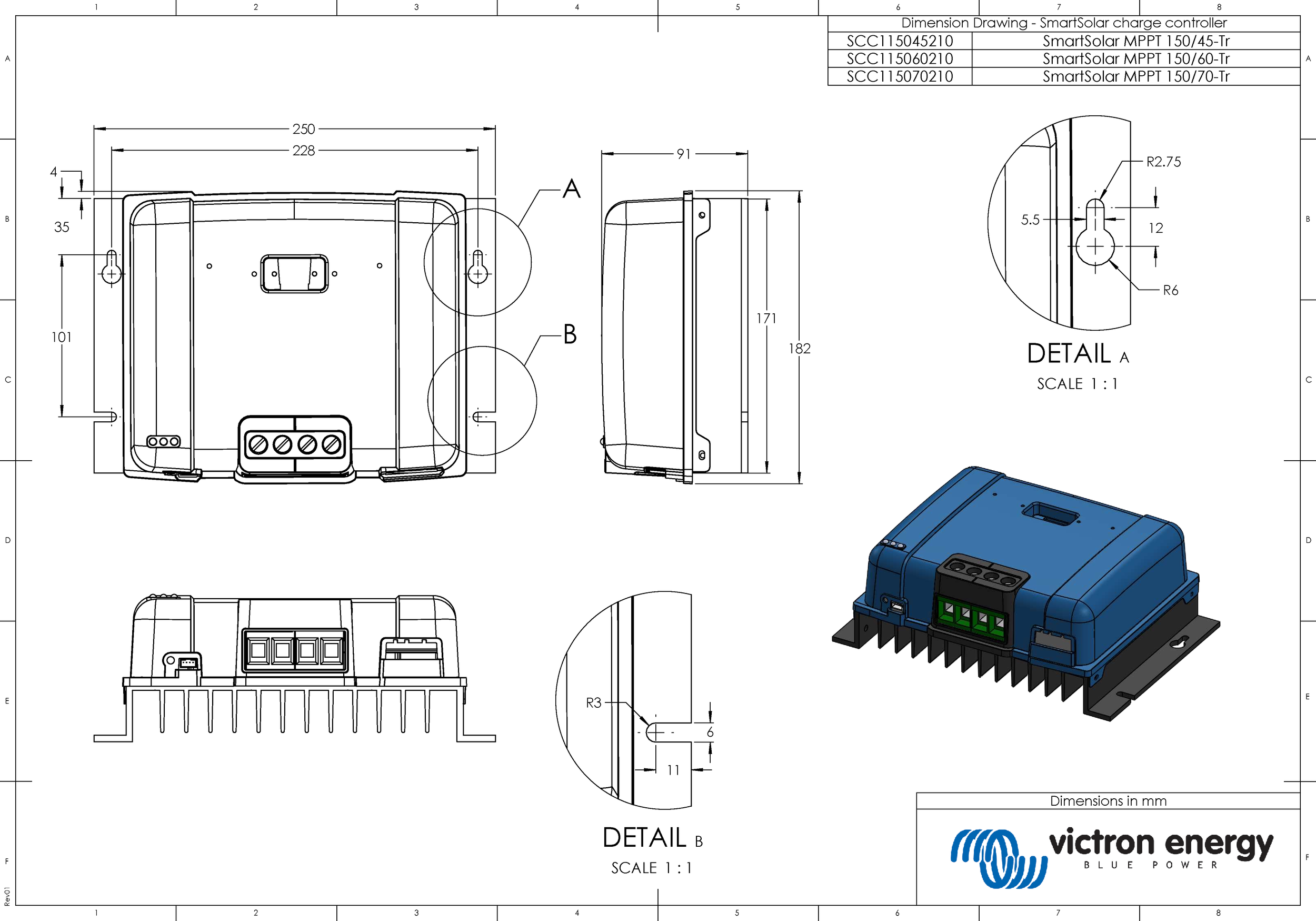

9.3.2. Dimensiones 60A-Tr y 70A-Tr SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
