Handbuch des MPPT-Solarladegeräts

9. Technische Angaben

In diesem Abschnitt:

9.1. Technische Daten 150/60 und 150/70

MPPT 150/60

MPPT 150/70

Batteriespannung

12/24/48 V automatische Wahl, 36 V: manuelle Wahl

Maximaler Batteriestrom

60 A

70 A

PV-Nennleistung, 12 V 1a,b

860 W

1000 W

PV-Nennleistung, 24 V 1a,b

1720 W

2000 W

PV-Nennleistung, 36 V 1a,b

2580 W

3000 W

PV-Nennleistung, 48 V 1a,b

3440 W

4000 W

Max. PV-Kurzschlussstrom 2

50 A

50 A

Maximale PV-Leerspannung

150 V absoluter Höchstwert kälteste Bedingungen

145 V Höchstwert für Einschalten und Betrieb

Spitzenwirkungsgrad

98 %

Eigenverbrauch

12 V: weniger als 35 mA / 48 V: weniger als 20 mA

Ladespannung „Konstantspannung“

Standardeinstellungen: 14,4 V / 28,8 V / 43,2 V / 57,6 V

„Erhaltungs“-Ladespannung

Standardeinstellungen: 13,8 V / 27,6 V / 41,4 V / 55,2 V

Ausgleichs-Ladespannung 3

Standardeinstellung: 16,2 V / 32,4 V / 48,6 V / 64,8 V

Ladealgorithmus

Mehrstufig adaptiver (acht vordefinierte Algorithmen) oder benutzerdefinierter Algorithmus

Temperature compensation (Temperaturkompensation)

-16 mV / -32 mV / -64 mV

Schutz

PV-Verpolung / Ausgangskurzschluss / Übertemperatur

Betriebstemperatur

-30 °C bis +60 °C (volle Nennausgangsleistung bis zu 40 °C)

Feuchte

95 % nicht kondensierend

Maximale Höhe

5000 m (voller Nennausgang bis zu 2000 m)

Umgebungsbedingungen

Innenbereich Typ 1, unkonditioniert

Verschmutzungsgrad

PD3

Datenkommunikation

VE.Direct-Anschluss 4

Bluetooth, über die VictronConnect App

Ferngesteuerte Ein-/Aus-Schaltung

Ja, 2-polige Anschlüsse

Programmierbares Relais

DPST AC Nennwert: 4 A bis zu 240 VAC / Gleichstromleistung: 4 A bis zu 35 VDC, 1 A bis zu 60 VDC

Parallelbetrieb

Ja, jedoch nicht synchronisiert

GEHÄUSE

Farbe

Blau (RAL 5012)

PV-Anschlüsse

Tr-Modelle: 35 mm²/AWG2

MC4-Modelle: 2 Paar an MC4-Anschlüssen 5

Batterieanschlüsse

35 mm² / AWG2

Schutzklasse

IP43 (Elektronische Bauteile), IP22 (Anschlussbereich)

Gewicht

3 kg

Abmessungen H x B x T

Tr-Modelle: 185 x 250 x 95 mm

MC4-Modelle: 215 x 250 x 95 mm

NORMEN

Sicherheit

EN/IEC 62109-1, UL 1741, CSA C22.2

1A) Das Solarladegerät begrenzt die Eingangsleistung, wenn eine höhere PV-Leistung angeschlossen wird.

1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.

2) Ein höherer Kurzschlussstrom kann bei verpoltem Anschluss der PV-Anlage das Solarladegerät beschädigen.

3) Der Zellenausgleich ist standardmäßig deaktiviert.

4) Für weitere Informationen zur Datenkommunikation siehe das Papier zur Datenkommunikation im Bereich Technische Daten auf unserer Website.

5) MC4 Modelle: es können mehrere Paar Splitter notwendig sein, um die Stränge der Solarmodule parallel zu schalten. Der maximale Strom pro MC4-Anschluss beträgt 30 A. Die MC4-Stecker sind intern an einem einzigen MPPT-Tracker parallel angeschlossen.

9.3. Maßzeichnungen

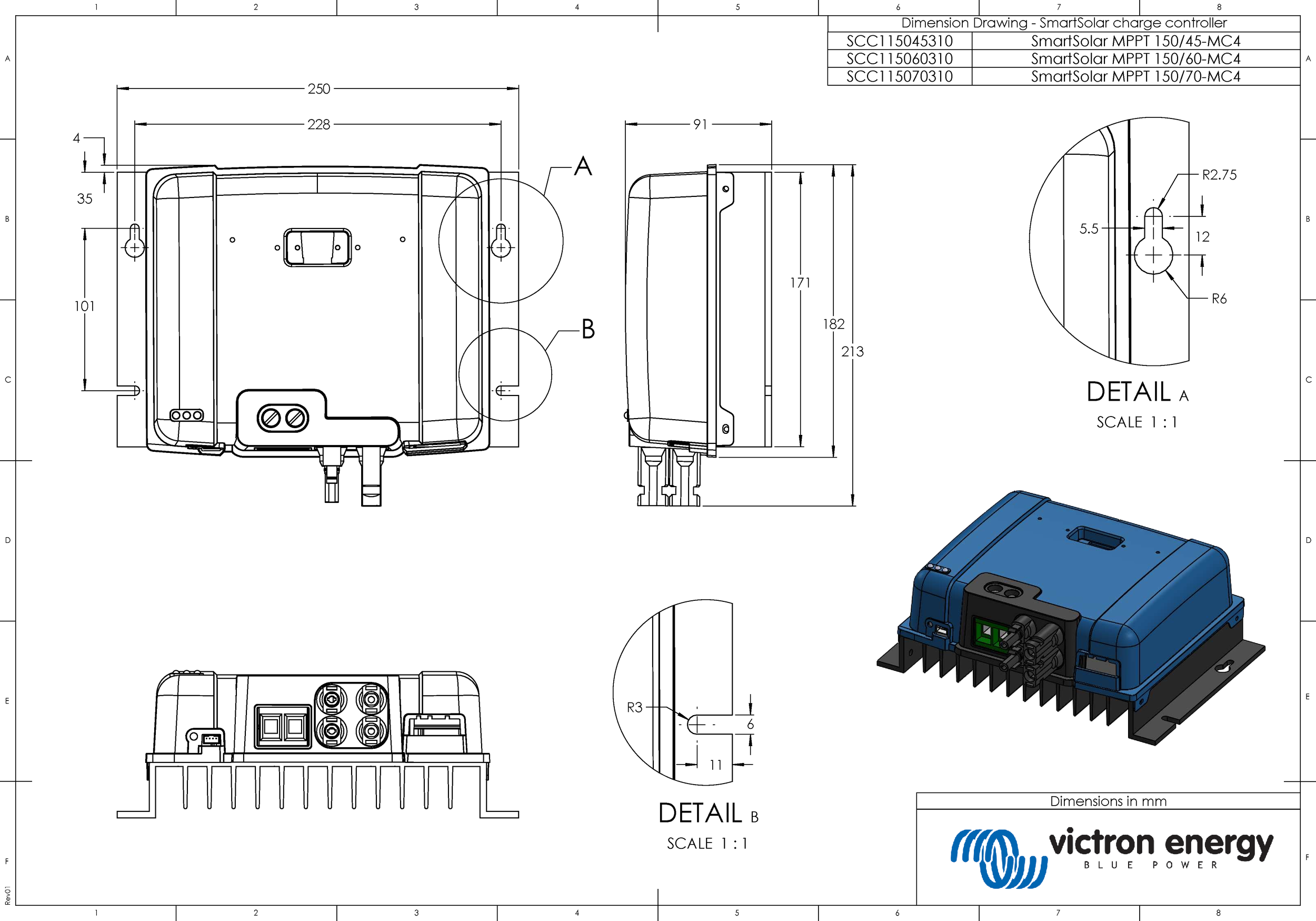

9.3.1. Maße 60A-MC4 und 70A-MC4 SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-MC4_1_.PDF

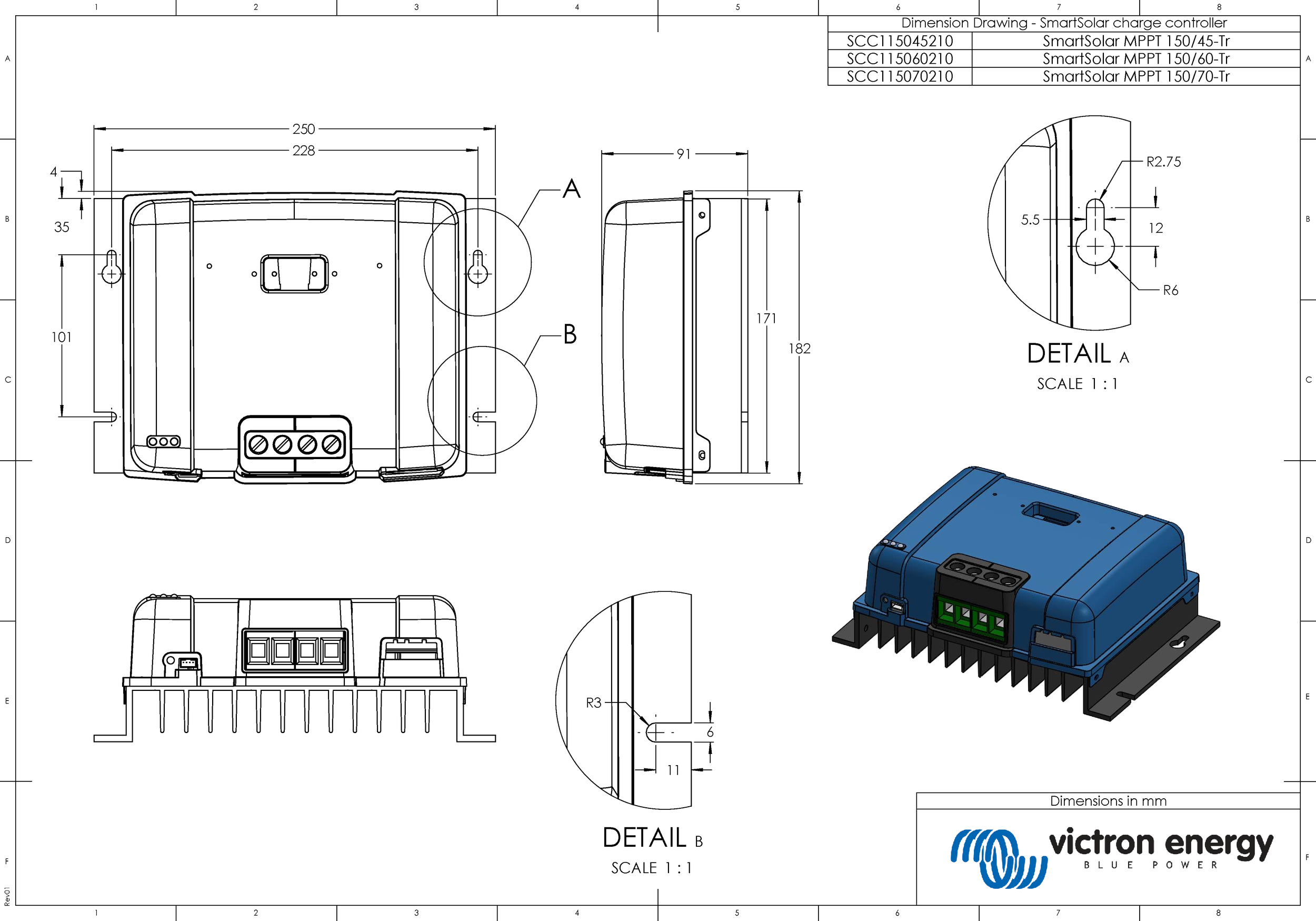

9.3.2. Maße 60A-Tr und 70A-Tr SmartSolar

SmartSolar-MPPT-150-45-_-150-60-_-150-70-Tr_1_.PDF
