Manuale caricabatterie solare MPPT

5. Configurazione e impostazioni

In questa sezione:

È possibile configurare le impostazioni del caricabatterie solare, pertanto questo può essere personalizzato per lo specifico sistema in cui si trova.

Attenzione

Non cambiare le impostazioni del caricabatterie solare, a meno che non si sappia a cosa servono e quale effetto possa causare la loro modifica.

Impostazioni erronee possono causare problemi al sistema, compreso il danneggiamento delle batterie. In caso di dubbio, consultare un installatore, un venditore o un distributore esperto di Victron Energy.

5.1. Come cambiare le impostazioni

Esistono vari modi per cambiare queste impostazioni. Alcuni di questi consentono di configurare tutte le impostazioni, ma altri possono avere delle limitazioni:

  • La App VictronConnect: si possono cambiare tutte le impostazioni e si può aggiornare il firmware.

  • L’interruttore girevole: si può selezionare l’algoritmo di carica di alcuni tipi di batterie prefissati.

  • Il display per MPPT Control (opzionale): si può cambiare la maggior parte delle impostazioni.

  • Il display per SmartSolar (opzionale): si possono cambiare tutte le impostazioni.

Importante

Non cambiare le impostazioni del caricabatterie solare, a meno che non si sappia a cosa servono e quale effetto possa causare la loro modifica. Impostazioni erronee possono causare problemi al sistema, compreso il danneggiamento delle batterie. In caso di dubbio, consultare un installatore, un venditore o un distributore esperto di Victron Energy.

5.1.1. Impostazioni tramite la App VictronConnect

È possibile usare la App VictronConnect per cambiare tutte le impostazioni del caricabatterie solare e per aggiornare il firmware.

Per una panoramica dei diversi modi in cui l'app VictronConnect può collegarsi al caricabatterie solare, consultare il capitolo App VictronConnect .

Il presente manuale tratta solo gli elementi specifici della app VictronConnect riguardanti il caricabatterie solare. Per informazioni più generali sull'app VictronConnect, ad esempio come usarla o come collegarla, consultare il manuale di VictronConnect.

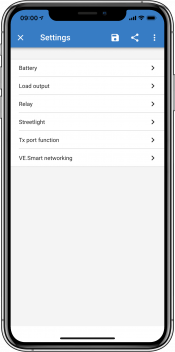

Per accedere alle impostazioni del caricabatterie solare, entrare nella pagina delle impostazioni, cliccando sull’icona a forma di ingranaggio Setting_cog_symbol_VictronConnect.svg sita in alto a destra della pagina home.

La pagina delle impostazioni consente di accedere alla visualizzazione e/o alla modifica delle impostazioni del caricabatterie solare.

Per avere informazioni su ogni impostazione e su come aggiornare il firmware, vedere il capitolo Aggiornamento del firmware.

5.1.2. Impostazioni tramite interruttore girevole

L’interruttore girevole può essere usato per selezionare otto algoritmi di carica pre-programmati della batteria.

Per ruotare l’interruttore girevole, aiutarsi con un cacciavite a testa piatta. La freccia indica quale numero di impostazione è stato selezionato.

La tabella a continuazione indica l’algoritmo di carica e le impostazioni di carica per ogni posizione dell’interruttore girevole.

MPPT_solar_chargers_-_rotary_switch.svg

Interruttore girevole in posizione 2

Avviso

La rotazione dell'interruttore girevole annulla le impostazioni di carica, comprese quelle effettuate tramite l'app VictronConnect o il display. Parimenti, se le impostazioni di carica vengono modificate tramite l'app VictronConnect o il display, queste annulleranno l'impostazione dell'interruttore girevole.

Posizione interruttore

Tipo di batteria consigliato

Tensione di assorbimento* (V)

Tensione di mantenimento* (V)

Tensione* di equalizzazione** (V)

Percentuale di corrente di equalizzazione** nominale

Fattore di compensazione della temperatura* (mV/°C)

* Il valore più alto si riferisce ai sistemi da 12 V, il medio a quelli da 24 V e quello più basso ai sistemi da 48 V.

** Equalizzazione disattivata per difetto. Per attivarla, vedere il capitolo Impostazioni batteria

0

Gel Long Life (OPzV)

Gel Exide A600 (OPzV)

Gel MK

14.1

28.2

56.4

13.8

27.6

55.2

15.9

31.8

63.6

8 %

-16

-32

-64

1

Gel Victron scarica profonda

Gel Exide A200

AGM Victron Scarica Profonda

Stazionaria a piastre tubolari (OPzS)

14.3

28.6

57.2

13.8

27.6

55.2

16.1

32.2

64.4

8 %

-16

-32

-64

2

Impostazione predefinita

Gel Victron scarica profonda

Gel Exide A200

AGM Victron Scarica Profonda

Stazionaria a piastre tubolari (OPzS)

14.4

28.8

57.6

13.8

27.6

55.2

16.2

32.4

64.8

8 %

-16

-32

-64

3

AGM con celle a spirale

Stazionaria a piastre tubolari (OPzS)

Rolls AGM

14.7

29.4

58.8

13.8

27.6

55.2

16.5

33.0

66.0

8 %

-16

-32

-64

4

Batterie da trazione a piastre tubolari PzS o batterie OPzS

14.9

29.8

59.6

13.8

27.6

55.2

16.7

33.4

66.8

25 %

-16

-32

-64

5

Batterie da trazione a piastre tubolari PzS o batterie OPzS

15.1

30.2

60.4

13.8

27.6

55.2

16.9

33.8

67.6

25 %

-16

-32

-64

6

Batterie da trazione a piastre tubolari PzS o batterie OPzS

15.3

30.6

61.2

13.8

27.6

55.2

17.1

34.2

68.4

25 %

-16

-32

-64

7

Batterie al litio ferro fosfato (LiFePo4)

14.2

28.4

56.8

13.5

27.0

54

n. d.

n. d.

0

0

0

Un codice LED binario aiuta a determinare la posizione dell’interruttore a rotazione. Dopo aver cambiato la posizione dell’interruttore girevole, i LED lampeggeranno per 4 secondi, come indicato nella tabella a continuazione. Successivamente, riprendono le normali indicazioni, come descritto nella sezione sui LED.

Posizione interruttore

LED Massa

LED Assorbimento

LED Mantenimento

Frequenza di lampeggiamento

0

1

1

1

Veloce

1

0

0

1

Lento

2

0

1

0

Lento

3

0

1

1

Lento

4

1

0

0

Lento

5

1

0

1

Lento

6

1

1

0

Lento

7

1

1

1

Lento

5.1.3. Impostazioni tramite il display per SmartSolar Control

Il display SmartSolar Control opzionale può essere utilizzato per configurare le impostazioni del caricabatterie solare. Per informazioni su come farlo, consultare il manuale del display SmartSolar Control.

SmartSolar_control_-_no_screws.svg

SmartSolar Control

5.1.4. Impostazioni tramite il display per MPPT Control

Il display opzionale MPPT Control può essere usato per configurare le impostazioni dei caricabatterie solari, ad eccezione delle impostazioni avanzate, come quelle delle porte TX e RX. Per informazioni su come farlo, consultare il manuale dell’MPPT Control.

MPPT Control display

MPPT Control

Nota

Sebbene l’MPPT Control possa essere collegato al caricabatterie solare, consigliamo di usare piuttosto un display SmartSolar Control.

5.2. Spiegazione di tutte le impostazioni

Questo capitolo elenca tutte le impostazioni del caricabatterie solare configurabili dall’utente e spiega come aggiornare il firmware dello stesso.

Attenzione

Non cambiare le impostazioni, a meno che non si sappia a cosa servono e quale effetto possa causare la loro modifica. Impostazioni erronee possono causare problemi al sistema, compreso il danneggiamento delle batterie. In caso di dubbio, consultare un installatore, un venditore o un distributore esperto di Victron Energy.

5.2.1. Impostazioni batteria


Tensione batteria

La tensione della batteria viene rilevata automaticamente alla prima accensione del caricabatterie solare e viene impostata di conseguenza. Un ulteriore rilevamento automatico è disattivato. Per garantire l’utilizzo di una misurazione stabile, il caricabatterie attende prima 10 secondi e poi effettua una misurazione media. Tenere presente che, durante questo periodo, il caricabatterie solare rimane spento.

Se il caricabatterie solare non misura la tensione della batteria, prende il valore predefinito di 12 V e lo memorizza. Ciò accade se il caricabatterie solare è alimentato tramite i suoi morsetti FV, ma non è collegato a una batteria.

Tenere presente che il caricabatterie solare non rileva automaticamente le batterie da 36 V, che dovranno essere impostate manualmente.

Una volta realizzato il rilevamento automatico è possibile cambiare la tensione batteria e impostarla a 12, 24, 36 o 48 V se necessario .

Suggerimento

Suggerimento:

Se fosse necessario aggiornare il firmware del caricabatterie solare mentre è attivo il rilevamento automatico della tensione, ad esempio prima di inviare l’unità a un utente finale, agire come segue:

  • Aggiornare il firmware.

  • Dopo aver completato l’aggiornamento del firmware, entrare nella pagina impostazioni della app VictronConnect.

  • Nella pagina impostazioni, cliccare sui tre puntini verticali, siti nell’angolo in alto a destra e selezionare “Ripristina ai valori predefiniti” nel menù a discesa.

  • Scollegare il caricabatterie solare dalla rete elettrica entro 10 secondi.

All'accensione successiva, l'unità eseguirà il rilevamento automatico iniziale della tensione.

Massima corrente di carica

Questa impostazione stabilisce la corrente massima di carica della batteria. Per difetto, è impostata sulla corrente di carica solare massima.

Utilizzare questa impostazione per ridurre la corrente di carica, ad esempio, quando si usa un banco batterie più piccolo, che richiede una corrente di carica inferiore.

Caricabatterie attivo

Questa impostazione attiva o disattiva il caricabatterie. Per difetto, è impostata su “attivo”.

Questa impostazione può essere usata quando si devono eseguire degli interventi nell’impianto. Quando questa impostazione è disattiva, le batterie non vengono caricate.

Predefiniti della batteria

Questa impostazione definisce l'algoritmo di carica della batteria. Per difetto è impostata su “interruttore girevole”.

Si può scegliere tra:

  • La posizione dell’interruttore girevole.

  • Impostazioni predefinite della batteria stabilite in fabbrica.

  • Impostazioni predefinite della batteria stabilite dall’utente.

  • Creare, modificare o cancellare un’impostazione predefinita stabilita dall’utente.

Questa impostazione utilizza le impostazioni predefinite di fabbrica per una gran varietà di tipi di batterie. Questi algoritmi di carica predefiniti sono compatibili con la quasi totalità degli impianti.

È anche possibile creare impostazioni predefinite della batteria definite dall'utente. Il capitolo Personalizzazione dell’algoritmo di carica della batteria spiega come fare. Queste impostazioni predefinite definite dall'utente vengono memorizzate nella libreria dell'app VictronConnect. Ciò è utile nel caso in cui sia necessario configurare più caricabatterie solari, giacché elimina la necessità di definire l'intero algoritmo di carica ogni volta che si configura un nuovo caricabatterie solare.

Modalità esperto

Questa impostazione attiva o disattiva la modalità esperto. È impostata per difetto su “disattivo”.

Attenzione

L’algoritmo di carica predefinito funziona bene nella quasi totalità degli impianti. Attivare le impostazioni per esperti solo se la propria attrezzatura ha dei requisiti speciali.

Quando è attiva questa impostazione, si possono configurare i seguenti parametri:

  • Tensioni dei caricabatterie: massa, assorbimento e mantenimento.

  • Massa: discrepanza tensione di ricarica di massa.

  • Assorbimento: durata, tempo e corrente di coda.

  • Equalizzazione: corrente, intervallo, modalità arresto e durata.

  • Compensazione della tensione di temperatura.

  • Interruzione per bassa temperatura.

Per sapere il significato di questi parametri, vedere il capitolo Impostazioni dell’algoritmo di carica della batteria.

Equalizzazione

Attenzione

L’equalizzazione può causare danni alla batteria, se questa non è compatibile con la carica di equalizzazione. Prima di attivarla, consultare sempre il produttore della batteria.

Questa impostazione può essere utilizzata per disattivare o attivare l'equalizzazione automatica. Se attivata, è possibile selezionare il numero di giorni in cui l'equalizzazione deve ripetersi.

L'equalizzazione manuale può essere avviata premendo il pulsante “START NOW” (Avvia ora). Utilizzare l'opzione di equalizzazione manuale solo durante le fasi di carica di assorbimento e di mantenimento e in presenza di luce solare sufficiente. I limiti di corrente e tensione sono identici a quelli della funzione di equalizzazione automatica. La fase di equalizzazione manuale dura 1 ora e può essere interrotta in qualsiasi momento premendo il pulsante Stop Equalize (Termina equalizzazione).

Avviso

L’impostazione equalizzazione potrebbe non essere attiva, ad esempio, se le impostazioni predefinite della batteria non supportano una carica di equalizzazione, come nel caso delle batterie al litio.

Personalizzazione dell’algoritmo di carica della batteria

Questo capitolo spiega come modificare un algoritmo di carica della batteria o creare, modificare e cancellare i valori predefiniti della batteria impostati dall’utente. Vedere il capitolo Impostazioni dell’algoritmo di carica della batteria per sapere il significato di tutti i parametri dell’algoritmo di carica.

MPPT_VictronConnect_-_settings_-_battery_user_defined.svg

Attenzione

Solo gli utenti esperti devono configurare o modificare gli algoritmi di carica della batteria definiti dall’utente. Un algoritmo di carica della batteria mal impostato può causare danni alla batteria stessa o situazioni non sicure.

Per modificare un algoritmo di carica fondamentale della batteria:

  • Selezionare il tipo di batteria predefinito che meglio corrisponda al proprio tipo di batteria.

  • Cambiare uno dei parametri di carica fondamentali, elencati nella schermata delle impostazioni.

  • Configurare i parametri necessari.

  • Il valore predefinito della batteria ora è impostato su “definito dall'utente”.

Per modificare un algoritmo di carica avanzato della batteria

  • Attivare la modalità “Esperto”.

  • Ora la schermata mostra l’elenco dei parametri di carica fondamentali e aggiuntivi.

  • Configurare i parametri necessari.

  • Il valore predefinito della batteria ora è impostato su “definito dall'utente”.

Per creare e salvare un tipo di batteria personalizzato:

  • Selezionare il tipo di batteria predefinito che meglio corrisponda al proprio tipo di batteria.

  • Cambiare i parametri di carica in modo che corrispondano alla propria batteria. A tale fine si può usare sia la modalità normale che la modalità esperto.

  • Il valore predefinito della batteria ora è impostato su “definito dall'utente”.

  • Nel menù “Predefiniti della batteria” selezionare “Crea predefiniti”.

  • Dare un nome alla batteria predefinita.

Per caricare un tipo predefinito di batteria:

  • Nel menù “Predefiniti della batteria” selezionare “Seleziona predefiniti”.

  • Il menù mostra tutti i tipi di batteria predefiniti di fabbrica e personalizzati aggiunti in precedenza (se ce ne sono).

  • Selezionare il tipo di batteria che si desidera.

Per modificare (o cancellare) un tipo personalizzato di batteria:

  • Nel menù “Predefiniti della batteria” selezionare “Modifica predefiniti”.

  • Navigare fino alla batteria che si vuole modificare. Non è possibile modificare un predefinito di fabbrica, solo i tipo personalizzati possono essere modificati (o cancellati).

  • Modificare i parametri di carica.

  • Per salvare le impostazioni, premere il pulsante “SAVE CHANGES” (Salva cambi) nella parte inferiore della pagina.

  • Per cancellare la batteria, premere il pulsante “REMOVE PRESET” (Elimina predefinito).

Impostazioni dell’algoritmo di carica della batteria

Questo capitolo spiega tutti i parametri utilizzati nella modalità “Esperto” e le impostazioni utilizzate quando si programma un tipo personalizzato di batteria tramite il menù predefiniti della batteria.

MPPT_VictronConnect_-_settings_-_battery_charge_algorithm.svg

Tensione di assorbimento

Questa impostazione definisce la tensione di assorbimento.

Tempo di assorbimento adattivo

Questa impostazione attiva o disattiva il tempo di assorbimento adattivo.

  • Quando è disattivata: La durata della fase di assorbimento è ogni giorno la stessa ed è determinata dall’impostazione “Tempo massimo di assorbimento”, sempre che sia presente la sufficiente energia fotovoltaica.

    Tenere presente che questa opzione potenzialmente può causare una sovraccarica delle batterie, soprattutto delle batterie al piombo acido e se si eseguono solo piccole scariche quotidiane. Consultare il produttore della batteria per sapere il tempo massimo di assorbimento raccomandato.

    L’unica condizione che può terminare il tempo di assorbimento prima di raggiungere il tempo massimo è l’impostazione “corrente di coda”. Se il tempo di assorbimento deve avere sempre la stessa durata, disattivare l’impostazione “Corrente di coda”. Nelle pagine successive di questo capitolo sono disponibili ulteriori informazioni sull’impostazione della corrente di coda.

  • Quando è attiva: La durata della fase di assorbimento cambia ogni giorno, giacché si adatta allo stato di carica della batteria ogni mattina, quando inizia il ciclo di carica.

    Il tempo di assorbimento “adattivo” massimo quotidiano è determinato dalla tensione della batteria, misurata ogni mattina, poco prima che il caricabatterie solare inizi a funzionare.

    Moltiplicatore

    x 1

    x 2/3

    x 1/3

    x 1/6

    Tempo di assorbimento adattivo*

    06:00 ore

    04:00 ore

    02:00 ore

    01:00 ora

    Sistema 12 V

    Vbatt < 11,9 V

    11,9 V < Vbatt < 12,2 V

    12,2 V < Vbatt < 12,6 V

    Vbatt > 12,6 V

    Sistema 24 V

    Vbatt < 23,8

    23,8 V < Vbatt < 24,2 V

    24,2 V < Vbatt < 25,2 V

    Vbatt > 25,2 V

    Sistema 48 V

    Vbatt < 47,6

    47,6 V < Vbatt < 48,8 V

    48,8 V < Vbatt < 50,4 V

    Vbatt > 50,4 V

    *) Il tempo di assorbimento adattivo è calcolato moltiplicando l’impostazione “Tempo massimo di assorbimento”. Il tempo di assorbimento adattivo di questa tabella si basa su un’impostazione del “Tempo massimo di assorbimento” predefinita di 6 ore.

Tempo massimo di assorbimento

Questa impostazione configura il tempo limite di assorbimento. È disponibile solo quando si programma un profilo di carica personalizzato.

Inserire il tempo massimo, in ore e minuti (oo:mm), durante il quale il caricabatterie solare può rimanere in fase di assorbimento. Il tempo massimo configurabile è di 12 ore e 59 minuti.

Tensione di mantenimento

Questa impostazione configura la tensione di mantenimento.

Discrepanza tensione prima fase di ricarica

Questa impostazione configura la discrepanza della tensione della prima fase di ri-carica. Tale tensione di discrepanza serve a determinare quando termina una fase di carica e ricomincia la fase di massa, ad es., quando il ciclo di carica viene ripristinato e inizia nuovamente in prima fase di carica.

La tensione della prima fase di ri-carica viene calcolata aggiungendo la discrepanza della tensione della prima fase di ri-carica all'impostazione della tensione più bassa (di solito si tratta della fase di mantenimento).

Esempio: Se la discrepanza di ri-carica è impostata su 0,1 V e la tensione di mantenimento su 13,8 V, il ciclo di carica inizia nuovamente quando la tensione batteria cade al di sotto dei 13,7 V (13,8 meno 0,1) per un minuto.

Tensione di equalizzazione

Questa impostazione configura la tensione di equalizzazione.

Percentuale corrente di equalizzazione

Questa impostazione configura la percentuale dell’impostazione “corrente di carica massima” che sarà utilizzata per calcolare la corrente di carica di compensazione.

Ad esempio: Se l’impostazione “corrente di carica massima” è configurata a 10 A e l’impostazione “Percentuale corrente di equalizzazione” sul 10 %, la Corrente di equalizzazione sarà di 1 A (il 10 % di 10 A).

Compensazione automatica

Questa impostazione configura l’intervallo di ripetizione della fase di compensazione. Tale intervallo può essere compreso tra 1 e 250 giorni. Se si sceglie 1, significa che la compensazione è quotidiana, se si sceglie 2 un giorno sì e uno no, e così via.

La fase di equalizzazione viene solitamente utilizzata per bilanciare le celle e per prevenire la stratificazione dell'elettrolito nelle batterie piombo-acido con liquido elettrolita. La necessità o meno dell'equalizzazione dipende dal tipo di batteria, se è necessaria l'equalizzazione (automatica) e in quali condizioni. Verificare con il fornitore della batteria se è necessaria l'equalizzazione per la batteria in questione.

Durante la fase di compensazione, la tensione di carica aumenta fino alla “Tensione di compensazione” configurata. Tale incremento si mantiene finché la corrente di carica rimane al di sotto dell’impostazione “percentuale corrente di compensazione” dell’impostazione “Corrente massima”.

Durata del Ciclo automatico di compensazione:

  • Per i predefiniti di tutte le batterie VRLA e per i predefiniti di alcune batterie a liquido elettrolita, la fase di equalizzazione automatica termina quando si raggiunge il limite di tensione (maxV).

  • La compensazione non è disponibile per i predefiniti delle batterie al litio.

  • Se una fase compensazione automatica non si completa in un giorno, non riprenderà il giorno successivo. La sessione di compensazione successiva si svolgerà conformemente all’intervallo impostato nell’impostazione “Compensazione Automatica”.

Modalità di arresto equalizzazione

Questa impostazione determina quando deve terminare la fase di compensazione:

  • Automatico: L’equalizzazione si arresta se la tensione batteria raggiunge la tensione di equalizzazione.

  • Tempo prefissato: L’equalizzazione si arresta quando raggiunge il tempo configurato nell’impostazione “Durata massima equalizzazione”.

Durata massima equalizzazione

Questa impostazione configura la durata massima della fase di equalizzazione.

Equalizzazione manuale

Utilizzare questa funzione per eseguire un'equalizzazione “una tantum“. Una volta premuto il pulsante “avvia ora”, verrà eseguito un ciclo di equalizzazione di un'ora; in alternativa, la fase di equalizzazione può essere interrotta manualmente.

Corrente di coda

Questa impostazione configura la soglia di corrente alla quale termina la fase di assorbimento prima che sia stato raggiunto il tempo massimo di assorbimento. Se la corrente di carica cade al di sotto della corrente di carica configurata per un minuto, la fase di assorbimento termina e inizia la fase di mantenimento. Questa impostazione può essere disattivata impostandola a zero.

Compensazione temperatura

Questa impostazione configura il coefficiente di compensazione della temperatura necessario per la carica a compensazione di temperatura.

Molti tipi di batterie richiedono una tensione di carica più bassa in condizioni operative a caldo e una tensione di carica più alta in condizioni operative a freddo. Il coefficiente configurato è in mV per gradi Celsius per tutto il banco batterie, non per cellula. La temperatura base per la compensazione è di 25 °C (77 °F).

Il grafico a continuazione indica il comportamento della tensione di carica di mantenimento e di assorbimento a varie temperature. Il grafico mostra la compensazione della temperatura per un sistema da 12 V e impiega un coefficiente di compensazione della temperatura pari a -16 mV/°C. e per un sistema da 48 V, moltiplicarle per 4.


Grafico della carica a compensazione di temperatura

Per difetto, il caricabatterie solare utilizza la sua temperatura interna per la carica a compensazione di temperatura della batteria. Viene eseguita una lettura della temperatura interna la mattina e un’altra quando il caricabatterie solare è rimasto a riposo per almeno un’ora, ad esempio, quando il caricabatteria non sta caricando attivamente la batteria o alimentando un carico.

Quando il caricabatterie solare è parte di un VE Smart Networking e riceve una lettura della temperatura batteria da un Battery Sense o da un monitor della batteria con sensore di temperatura, si utilizza la reale temperatura della batteria per la carica a compensazione di temperatura della giornata.

Interruzione per bassa temperatura

Questa impostazione serve ad evitare danni alle batterie al litio, giacché disattiva la carica a basse temperature.

Avvertimento

La funzione “Interruzione per bassa temperatura” è attiva solo quando il caricabatterie solare è parte di un VE Smart Networking e riceve una lettura della temperatura batteria da un Battery Sense o da un monitor della batteria con sensore di temperatura.

L’impostazione “interruzione per bassa temperatura” è disattiva per difetto. Quando è attiva, si può configurare un’interruzione per bassa temperatura. La temperatura per difetto è di 5 °C ed è una temperatura adatta per le batterie al litio ferro fosfato (LFP). Tuttavia, consultare sempre il produttore delle batterie al litio per sapere su quale valore deve essere impostata questa temperatura.

Il meccanismo di “interruzione per bassa temperatura” arresta la carica della batteria quando la temperatura della batteria cade al di sotto dell’impostazione interruzione per bassa temperatura. La carica della batteria riprende quando la temperatura della batteria risale fino a 0,5 °C al di sopra dell’impostazione interruzione per bassa temperatura.

Si noti che l'impostazione “interruzione per bassa temperatura” non è necessaria per le batterie Lithium Smart di Victron o per le batterie Super Pack di Victron con numero di serie HQ2040 e superiore. Questa impostazione è necessaria solo per le batterie al litio che non sono in grado di bloccare la carica quando la temperatura scende troppo.

5.2.2. Impostazioni uscita del carico

Le impostazioni dell'uscita del carico utilizzate per controllare la porta VE.Direct TX o il relè, consentendole di azionare un BatteryProtect, un relè o un altro dispositivo di riduzione del carico. Per ulteriori informazioni, consultare il capitolo Impostazioni porta TX.

Le modalità operative disponibili sono:
  • BatteryLife (impostazione per difetto):

    Questo algoritmo è autoadattivo e mira a massimizzare la durata della batteria. Per una spiegazione dettagliata del suo funzionamento, consultare il capitolo BatteryLife .

  • Algoritmo convenzionale 1:

    Sistema da 12 V: OFF quando Vbatt < 11,1 V, ON quando Vbatt > 13,1 V.

    Sistema da 24 V: OFF quando Vbatt < 22,2 V, ON quando Vbatt > 26,2 V.

    Sistema da 48 V: OFF quando Vbatt < 44,4 V, ON quando Vbatt > 52,4 V.

  • Algoritmo convenzionale 2:

    Sistema da 12 V: OFF quando Vbatt < 11,8 V, ON quando Vbatt > 14,0 V.

    Sistema da 24 V: OFF quando Vbatt < 23,6 V, ON quando Vbatt > 28,0 V.

    Sistema da 48 V: OFF quando Vbatt < 47,4 V, ON quando Vbatt > 56,0 V.

  • Sempre spento:

    L’uscita del carico è sempre OFF.

  • Sempre acceso:

    L’uscita del carico è sempre ON.

  • Algoritmo 1 definito dall’utente:

    OFF quando Vbatt < Vbasso.

    ON quando Vbatt > Valto

  • Algoritmo 2 definito dall’utente:

    OFF quando Vbatt < Vbasso o Vbatt > Valto

    ON quando Vbatt è compreso tra Vbasso e Valto.

Le modalità "sempre spento" e "sempre acceso" rispondono immediatamente. Le altre modalità prevedono un ritardo di 2 minuti prima che l'uscita del carico cambi, al fine di evitare che il caricabatterie solare risponda troppo rapidamente quando, ad esempio, una corrente di spunto abbassa brevemente la tensione della batteria al di sotto della soglia.

Le impostazioni dell’uscita del carico controllano anche l'algoritmo lampioni. Entrambi lavorano insieme per proteggere la batteria da una scarica eccessiva. Se la tensione della batteria scende al di sotto della tensione di scollegamento del carico, le impostazioni dei lampioni vengono annullate. Quando la tensione della batteria aumenta fino alla tensione di ricollegamento del carico, la funzione lampioni viene ripristinata.

5.2.3. Impostazioni relè programmabile

Il relè programmabile può essere configurato con varie modalità. Ognuna di esse fa in modo che il relè cambi se si trova in diverse condizioni. Alcune di queste condizioni sono predeterminate e altre sono personalizzabili. Oltre alla “modalità relè” si può configurare anche un tempo minimo di chiusura del relè.


Il relè programmabile offre tre connessioni:

  • NO (Normally Open) (Normalmente Aperto)

  • C (Common) (Comune)

  • NC (Normally Closed) (Normalmente Chiuso)

Stato relè

Connessione tra

Acceso

C e NA

Spento

C e NC

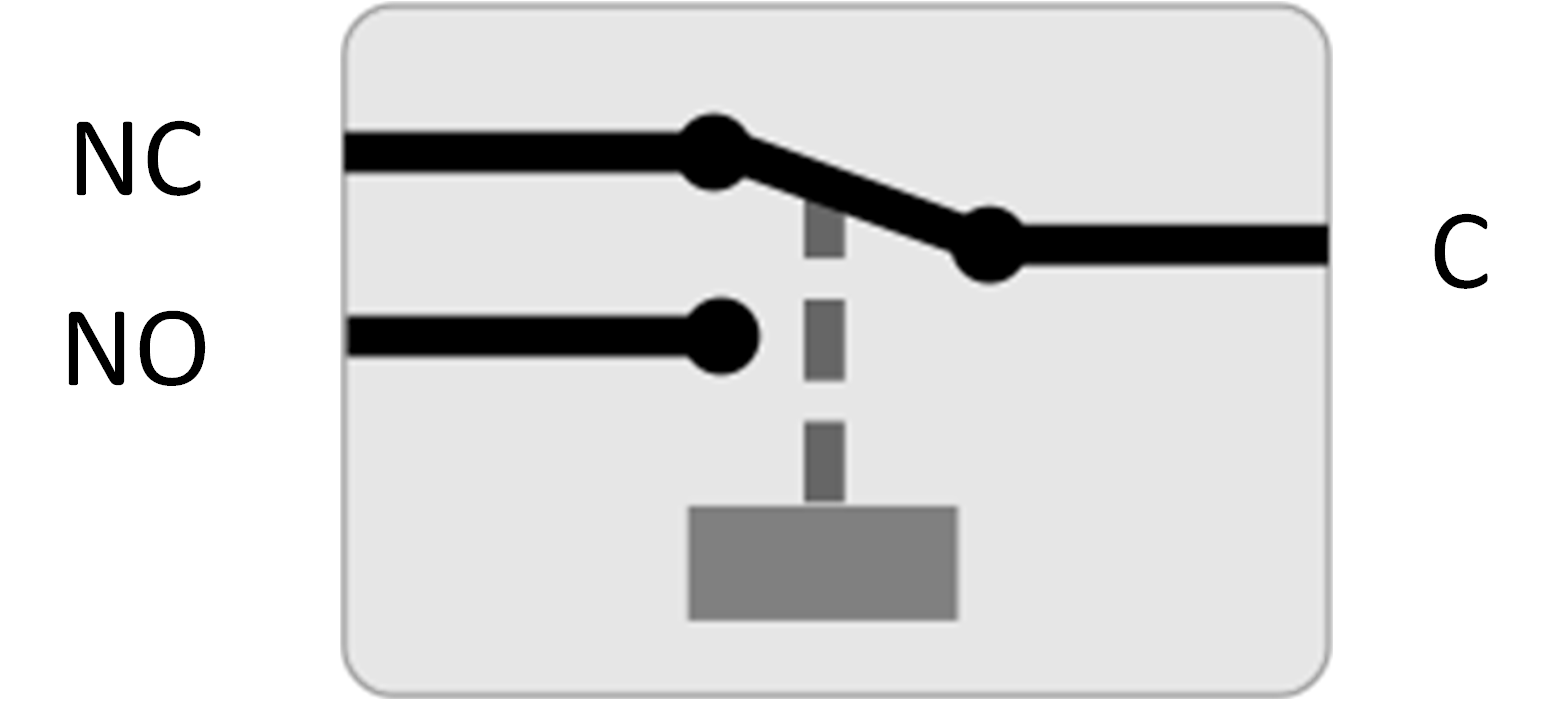

Funzionamento interno del relè programmabile

Modalità relè

Descrizione e note

Relè sempre spento

Questa opzione spegne il relè. Disattiverà le altre opzioni del relè. Utilizzate questa opzione se non avete intenzione di usare la funzione relè.

Tensione del pannello alta

Questa opzione accende il relè quando la tensione del pannello diventa troppo alta.

Tensione pannello Impostazioni alta Alta tensione del pannello. (Tensione definita dall’utente) Annulla alta tensione del pannello. (Tensione definita dall’utente) Questa opzione accende il relè quando la tensione del pannello supera l’impostazione selezionata in “Alta tensione del pannello” e lo spegne quando la tensione del pannello scende al di sotto dell’impostazione “Annulla alta tensione del pannello”. Assicurarsi ovviamente che l’impostazione «Alta tensione del pannello» sia maggiore dell’impostazione «Annulla alta tensione del pannello». Queste impostazioni non devono mai superare l’intervallo massimo di tensione consentito dal vostro caricatore MPPT.

Alta temperatura (regolazione)

Questa opzione accende il relè quando la corrente di uscita del caricabatterie si riduce a causa delle alte temperature. Utilizzare questa opzione per accendere/spegnere, ad esempio, un ventilatore esterno.

Bassa tensione batteria

Questa opzione accende il relè quando la tensione della batteria scende troppo. Questa è l’impostazione per difetto quando la funzione relè è attiva.

Impostazioni bassa tensione della batteria Relè bassa tensione della batteria. (L’impostazione per difetto è 10,00 V) (considerando una batteria da 12 V) Annulla relè bassa tensione della batteria. (L’impostazione per difetto è 10,50 V) Queste impostazioni, che possono essere definite dall’utente, faranno in modo che il relè passi alla posizione ON quando la tensione della batteria scende al di sotto dell’impostazione “Bassa tensione della batteria” e che passi alla posizione OFF quando la tensione della batteria supera nuovamente l’impostazione “Annulla bassa tensione della batteria”. Assicurarsi, ovviamente, che l’impostazione «Relè bassa tensione della batteria» sia minore dell’impostazione «Annulla relè bassa tensione della batteria». Un’applicazione di questa funzionalità, ad esempio, è quella di scollegare automaticamente un carico, al fine di evitare che la batteria si scarichi troppo.

Compensazione attiva

Questa opzione accende il relè quando è attiva la modalità di equalizzazione manuale.

Stato dell'errore

Questa opzione accende il relè in caso di errore.

Opzione di scongelamento (temp < -20 °C)

Questa opzione accende il relè quando la temperatura del caricabatterie scende sotto i -20 gradi centigradi.

Tensione batteria alta

Questa opzione accende il relè quando la tensione della batteria è troppo alta.

Impostazioni alta tensione della batteria Relè alta tensione della batteria. (L’impostazione per difetto è 16,50 V) (considerando una batteria da 12 V) Annulla relè alta tensione della batteria. (L’impostazione per difetto è 16,00 V) Queste impostazioni, che possono essere definite dall’utente, faranno in modo che il relè passi alla posizione ON quando la tensione della batteria supera l’impostazione “Relè alta tensione della batteria” e che passi alla posizione OFF quando la tensione della batteria scende al di sotto dell’impostazione “Annulla relè alta tensione della batteria”. Assicurarsi ovviamente che l’impostazione “Relè alta tensione della batteria” sia maggiore dell'impostazione “Annulla relè alta tensione della batteria”. Un’applicazione di questa funzionalità, ad esempio, è quella di scollegare il carico per proteggerlo da una sovratensione.

Stato di Mantenimento o di Stoccaggio

Questa opzione accende il relè quando il caricabatterie è in stato Mantenimento.

Rilevamento diurno

(Pannelli irradiati). Questa opzione accende il relè mentre i pannelli solari forniscono energia (rilevamento giorno/notte).

Avviso

Le condizioni di azionamento si devono verificare per almeno 10 secondi, prima che il relè cambi di posizione.

Impostazione

Descrizione

Tempo minimo di chiusura

Configurazione predefinita a 0 minuti, personalizzabile. Il tempo minimo può essere impostato in modo che la condizione ON prevalga, quando il relè passa alla posizione ON.

Un esempio per il quale il tempo minimo di chiusura è utile, è quello della configurazione del tempo minimo di funzionamento di un generatore.

5.2.4. Impostazioni Lampione

La funzione lampioni attiva il caricabatterie solare, in modo che controlli automaticamente l’illuminazione notturna. Determinerà automaticamente quando deve essere accesa o spenta l’illuminazione e ne può controllare l’intensità.

Quando la funzione lampioni è attiva, si può creare un programma di temporizzazione, nel quale Tramonto e Alba siano i punti fermi di programmazione. Questi punti fermi si regolano automaticamente in base alla durata della notte, la quale cambia in base alle stagioni.


Controllo lampioni

Il caricabatterie solare controlla i lampioni:

Avviso

L’algoritmo lampioni si applica sempre assieme alle impostazioni configurate nel menù Uscita del carico:

  • Se l’impostazione lampioni è disattiva, l’uscita del carico (virtuale) viene controllata solo dalla configurazione inserita nel menù uscita del carico.

  • Se l’impostazione lampioni è attiva, allora è una funzione AND: l’uscita del carico sarà attiva quando entrambe le condizioni inserite nel menù Uscita del carico e le impostazioni lampioni siano rispettate. Altrimenti è spento.

Assicurarsi che le impostazioni dell’uscita del carico siano configurate su “Sempre acceso” o su “BatteryLife”. Non configurarla su “Sempre spento” giacché le luci rimarrebbero sempre spente.

Per avere ulteriori livelli di tensione configurabili per forzare lo spegnimento dell’illuminazione, si devono utilizzare anche le altre opzioni dell’uscita del carico.

Impostazione della funzionalità Tramonto

Al tramonto si può scegliere una delle seguenti azioni:

  • Tenere le luci spente

  • Accendere per un tempo determinato:

    Questa opzione accende l’illuminazione al tramonto e la spegne trascorso un intervallo configurabile. Quando la funzione regolazione è attiva 1 (1), si possono inserire due livelli di oscuramento: uno per il periodo “acceso” e uno per il periodo “spento”. Queste opzioni si possono usate tipicamente per ottenere un’illuminazione forte durante le ore di traffico intenso (subito dopo il tramonto), e una minore intensità durante le ore di poco traffico, per risparmiare la batteria. Impostare il secondo livello di regolazione a 0 % per spegnere completamente l’illuminazione durante questa seconda sezione.

  • Accendere fino a mezzanotte:

    Questa opzione accende l’illuminazione al tramonto e la spegne a mezzanotte. Quando la funzione regolazione è attiva 1 (1), si possono inserire due livelli di oscuramento: uno per il periodo “acceso” (fino alla mezzanotte) e uno per il periodo “spento”, dopo la mezzanotte. Impostare il secondo livello di regolazione a 0 % per spegnere completamente l’illuminazione durante questa seconda sezione.

  • Accendere fino all'alba:

    Questa opzione accende l’illuminazione al tramonto e la spegne all’alba. Quando è selezionata questa opzione, non è necessario selezionare anche un’azione per l’alba, di conseguenza l’opzione di controllo alba non è necessaria. Quando è attiva la funzione regolazione1, si può configurare un solo livello di oscuramento: il livello di oscuramento al tramonto.

1) La funzione regolazione richiede la configurazione della funzione Porta TX con una delle impostazioni “Regolazione dell’illuminazione”. Ciò consente alla porta TX di inviare un segnale PWM che può essere usato per regolare l’illuminazione. Se la funzione porta TX non è stata configurata con una delle impostazioni “Regolazione dell’illuminazione”, le opzioni di regolazione non appaiono nel menù delle impostazioni tramonto. Vedere anche il capitolo Impostazioni porta TX.

Impostazione dell’azione Alba

All’alba potete scegliere di:

  • Spegnere:

    Spegne le luci all’alba.

  • Accendere prima dell’alba:

    Questa opzione accende l’illuminazione a intervalli configurabili prima dell’alba e la spegne all’alba.

    Se la funzione regolazione è attiva1, è possibile configurare un intervallo di illuminazione più intensa durante le prime ore di punta del mattino. Oltre all’azione Tramonto, è ora possibile la configurazione di tre livelli di regolazione: uno per le ore punta al tramonto, uno per le ore di poco traffico e il terzo per le prime ore di punta del mattino.

Mezzanotte

Il caricabatterie non è dotato di orologio in tempo reale, pertanto non può sapere quando sono le 12 di notte. Quando si parla di mezzanotte, si fa riferimento a quella che chiamiamo mezzanotte solare, ovverosia il punto intermedio tra il tramonto e l’alba.

Sincronizzazione di mezzanotte e alba

L’orologio interno del caricabatterie solare deve essere sincronizzato con il ciclo solare, affinché possa configurare la mezzanotte solare e l’alba come punti di riferimento nella programmazione del temporizzatore.

Dopo aver programmato le impostazioni lampioni e aver acceso il caricabatterie solare, quest’ultimo si avvia privo di sincronizzazione. All’inizio suppone che la mezzanotte arrivi 6 ore dopo il tramonto e che la notte piena duri 12 ore.

Una volta in funzionamento, il caricabatterie solare verifica il tempo trascorso tra ogni alba che rileva. Trascorsi tre cicli completi giorno/notte, con un tempo rilevato di circa 24 ore (è consentita un’ora di discrepanza), inizia a utilizzare il suo orologio interno, invece della programmazione fissa a 6 e 12 ore.

Avviso

Una perdita di potenza (potenza batteria e potenza FV assenti) provoca la perdita di sincronizzazione del caricabatterie solare, che impiegherà 5 giorni prima di sincronizzarsi nuovamente. Tenere presente che la configurazione delle impostazioni lampioni e di tutte le altre impostazioni non verrà mai persa, giacché sono immagazzinate in una memoria non volatile.

Rilevamento di alba e tramonto

Le impostazioni della tensione di rilevamento tramonto e alba possono essere usate per regolare il rilevamento in modo che coincida con la configurazione del pannello. La tensione di rilevamento alba deve essere 0,5 V superiore al livello di rilevamento tramonto. La tensione più bassa rilevabile è 11,4 V. Impostare questa opzione su 0 per utilizzare i valori predefiniti integrati, che sono:

  • Tramonto = Vpanel < 11,4 V.

  • Alba = Vpanel> 11,9 V.

L'impostazione predefinita è 0, che utilizza le tensioni predefinite integrate.

Utilizzare i periodi di “Ritardo” per evitare che il sistema produca una commutazione accidentale quando passa una nuvola sopra i pannelli. L’intervallo corretto è compreso fra 0 e 60 minuti. Questi “Ritardi” sono disattivati per difetto (0).

Velocità di regolazione progressiva

L’opzione oscuramento graduale può essere usata per rallentare la risposta del programma di temporizzazione. È utile quando si usano vari lampioni consecutivi. Aiuta a mascherare il fatto che ogni temporizzatore utilizza il suo rilevamento e possiede un momento di transizione che varia da unità a unità.

Le impostazioni dell’oscuramento possono essere regolate. Potete inserire il numero di secondi richiesti per ottenere ogni punto percentuale di cambio (x secondi/per 1% di oscuramento). Si può inserire un numero compreso tra 0 e 100. Due esempi:

  • 0 = risposta immediata (oscuramento graduale disattivato):

    Un'impostazione 0 otterrà una risposta immediata e tale efficienza indica che l’opzione oscuramento graduale è disattivata.

  • 9 = oscuramento da 0 a 100 % in 15 minuti:

    Impostare la velocità di oscuramento a 9, ad esempio, rallenta la velocità di oscuramento a 15 minuti (9 secondi per ogni punto percentuale di oscuramento x 100 punti percentuali = 900 secondi o 15 minuti).

Avviso

Assicurarsi che la funzione porta TX sia impostata sulla modalità “Regolazione dell’illuminazione” (come descritto al punto 1 di questo capitolo) e collegate un cavo di uscita digitale TX VE.Direct all’entrata di oscuramento PWM del proprio driver LED.

Spostamento del punto medio

L’ora della mezzanotte è stimata in base all’attività solare e dipende dalla vostra zona geografica. L’ora legale può causare un’ulteriore deviazione tra la mezzanotte “solare” e quella “di orologio”. La funzione Spostamento del punto medio compensa tali differenze. Utilizzare 0 per disattivare lo spostamento (per difetto).

Avviso

L’impostazione Spostamento del punto medio è importante solo quando il programma di impostazione dei lampioni utilizza la “Mezzanotte” come punto di commutazione.

Esempio di calcolo:

Per il calcolo utilizziamo un giorno di 1440 minuti, dove il tramonto è alle 19:00 (1140 minuti) e l’Alba è alle 6:25 (385 minuti):

  • La durata della notte in minuti è: 1440 min(min/giorno) -1140 min (tempo mancante al tramonto) + 385 min(tempo mancante all’alba) = 685 min.

  • Grado di spostamento = ora del tramonto (minuti) + la metà della durata della notte (minuti) - durata del giorno (minuti) = 1140 min + 342 min - 1440 min = 42 minuti.

Esempio di configurazione

MPPT_VictronConnect_-_settings_-_Streetlight_example.svg

Le selezioni effettuate nella schermata delle immagini qui sopra, portano al seguente programma:

  • Al tramonto: l’illuminazione si accende per un tempo determinato.

  • Livello di oscuramento al tramonto: Luminosità piena (100 %).

  • Tiene l’illuminazione accesa per: la durata è stata impostata su 1 ora 0 min.

  • Livello di oscuramento alla fine: trascorsa un’ora la brillantezza viene ridotta alla metà (50 %).

Nonché:

  • All’alba: l’illuminazione viene regolata prima dell’alba.

  • Tempo prima dell'alba: 1 ora 0 min prima dell’alba si eseguono le seguenti regolazioni:

  • Livello di oscuramento - viene ripristinata la brillantezza piena (100 %).

5.2.5. Impostazioni porta TX

La porta VE.Direct-TX può essere utilizzata per inviare un segnale a un dispositivo esterno. Ad esempio, per inviare un segnale PWM per oscurare un lampione.

Per usare la porta TX è necessario un cavo di uscita digitale TX VE.Direct.


La funzionalità della porta TX può essere impostata come segue:

  • Comunicazione normale:

    È l’impostazione predefinita. Utilizzare questa funzione quando ci si collega a un dispositivo GX, a un dongle Bluetooth Smart VE.Direct o a qualsiasi altro dispositivo che debba comunicare con il caricabatterie solare tramite la porta VE.Direct.

  • Impulso ogni 0,01 kWh:

    Utilizzare questa funzione associata a un contatore di energia.

    La porta TX emette un impulso ogni volta che si raccolgono 0,01 kWh di energia aggiuntivi. La porta TX è normalmente alta e sarà abbassata per circa 250 min ogni volta che si raccolgono 0,01 kWh.

  • Regolazione della luce (PWM normale):

    Utilizzare questa funzione associata all’impostazione “Lampioni”.

    Il segnale PWM* della porta TX si trova al 100 % del ciclo di funzionamento quando è richiesta la piena intensità dell’illuminazione.

  • Regolazione della luce (PWM invertito).

    Utilizzare questa funzione associata all’impostazione “Lampioni”.

    Il segnale PWM* della porta TX si trova allo 0 % del ciclo di funzionamento quando è richiesta la piena intensità dell’illuminazione.

  • Uscita del carico virtuale:

    Utilizzare questa funzione per creare un’uscita del carico virtuale se il caricabatterie solare non possiede un’uscita del carico fisica.

    La porta TX si commuterà in base alle stesse condizioni configurate nelle impostazioni dell’uscita del carico.

    Collegare il cavo di uscita digitale VE.Direct TX a un modulo BatteryProtect, a un relè o direttamente al connettore di on/off remoto del carico**.

*) Il segnale PWM è 5 V, 160 Hz.

**) La porta TX è un segnale logico a 5 V. Può far funzionare un carico con un’impedenza massima di 22 kOhm, dove la tensione di uscita scende a 3,3 V. Assicurarsi che il carico collegato rientri in questa specifica.

Si noti che queste funzionalità (ad eccezione della prima) non disattivano la capacità di comunicazione dell'unità. In pratica, quest’ultima rileva automaticamente i dati in arrivo e, durante la ricezione degli stessi, riprende la normale comunicazione. Una volta completata la ricezione, tornerà automaticamente alla funzione TX configurata.

Per informazioni più approfondite, "stile sviluppatore", sulla porta VE.Direct, consultare il documento Comunicazione dei dati dei prodotti Victron Energy .

5.2.6. Impostazioni porta RX

La porta RX VE.Direct si può utilizzare per ricevere un segnale da un dispositivo esterno. Ad esempio, per accendere il caricabatterie solare (o spegnerlo) mediante un segnale inviato da un sistema di gestione della batteria (BMS).

Per usare la porta RX a fini di controllo on/off remoto è necessario un cavo non invertibile di accensione/spegnimento remoto VE.Direct.


La funzionalità della porta RX può essere configurata come segue:

  • Accensione/spegnimento remoto:

    È l'impostazione predefinita. Questa funzionalità accende o spegne il caricabatterie solare tramite il pin RX.

    - Pin RX a GND, spegne il caricabatterie solare.

    - Pin RX fluttuante o a polo positivo batteria, accende il caricabatterie solare.

  • Accensione/spegnimento uscita carico invertita:

    Questa impostazione inverte il controllo on/off dell’uscita del carico:

    - Pin RX 0 V accende l’uscita del carico.

    - Pin RX +5 V spegne l’uscita del carico.

  • Accensione/spegnimento uscita del carico normale:

    Questa impostazione consente il controllo on/off dell’uscita del carico:

    - Pin RX 0 V spegne l’uscita del carico.

    - Pin RX +5 V accende l’uscita del carico.

Per avere informazioni più approfondite, in “modalità sviluppatore”, sulla porta VE.Direct, vedere il documento Comunicazione dei dati con prodotti Victron Energy.

5.3. Aggiornamento del firmware

Il firmware può essere verificato e aggiornato tramite la app VictronConnect.

Alla prima connessione, la app VictronConnect potrebbe richiedere di aggiornare il firmware. In questo caso, lasciare che esegua un aggiornamento dello stesso.

Se non si sarà aggiornato automaticamente, seguire la seguente procedura per verificare se il firmware sia già aggiornato:

  • Collegarsi al caricabatterie solare.

  • Cliccare sul simbolo impostazioni Setting_cog_symbol_VictronConnect.svg.

  • Cliccare sul simbolo opzione option-symbol.png.

  • Andare alle info del prodotto.

  • Controllare se si sta eseguendo l'ultimo firmware e cercare il testo: “Questa è l’ultima versione”.

  • Se il caricabatterie solare non possiede il firmware più aggiornato, eseguire un aggiornamento dello stesso.

5.4. Rete VE.Smart


La rete VE.Smart consente a diversi prodotti collegati alla stessa rete di condividere i dati tramite Bluetooth ed è progettata appositamente per i sistemi più piccoli che non hanno installato un dispositivo GX.

Quando questo prodotto è parte di una rete VE.Smart, può ricevere dati o comunicare con i seguenti dispositivi:

Per l'elenco di compatibilità dei prodotti, consultare il manuale di VE.Smart nella pagina prodotto dell'app VictronConnect.

Il VE Smart Networking si può usare per:

  • Rilevamento della temperatura: la temperatura batteria misurata viene usata dai caricabatterie della rete per la carica a compensazione di temperatura e, se ci sono batterie al litio, per attivare l’interruzione per bassa temperatura.

  • Rilevamento tensione batteria: la tensione batteria misurata viene usata dai caricabatterie della rete per compensare la tensione di carica se si verifica una caduta di tensione lungo i cavi della batteria.

  • Rilevamento della corrente: la corrente batteria misurata viene usata dai caricabatterie della rete per sapere l’esatta corrente di coda alla quale deve terminare la fase di assorbimento e deve iniziare la fase di mantenimento (o di compensazione). Per misurare la corrente di carica, tutte le correnti di carica di tutti i caricabatterie sono combinate oppure, se la rete comprende un monitor della batteria, si utilizza la corrente batteria reale.

  • Carica sincronizzata - Tutti i caricabatterie della rete agiranno come se fossero un unico grande caricabatterie. Uno dei caricabatterie della rete assumerà il ruolo di master e detterà l'algoritmo di carica utilizzato dagli altri caricabatterie. Tutti i caricabatterie seguiranno lo stesso algoritmo di carica e le stesse fasi di carica. Il master viene selezionato in modo casuale (non è configurabile dall'utente), pertanto è importante che tutti i caricabatterie utilizzino le stesse impostazioni di carica. Durante la carica sincronizzata, ogni caricabatterie caricherà fino alla propria corrente di carica massima impostata (non è possibile impostare una corrente massima per l'intera rete). Per ulteriori informazioni, consultare il manuale di VE.Smart nella pagina prodotto dell'app VictronConnect.

Questo video presenta lo Smart Battery Sense e alcune caratteristiche del VE Smart Networking:

5.4.1. Configurazione del VE Smart Networking

Note di progettazione del VE Smart Networking:

Nella rete può essere presente un solo prodotto che trasmetta la tensione batteria e/o la temperatura della batteria. Non è possibile utilizzare un monitor della batteria assieme a uno Smart Battery Sense o vari di questi dispositivi.

Affinché la rete sia operativa, tutti i dispositivi collegati alla stessa devono avere una distanza fra loro che non superi la portata di trasmissione del Bluetooth.

Il VE Smart Networking ammette un massimo di 10 dispositivi.

Alcuni dispositivi più vecchi potrebbero non supportare il VE Smart Networking. Per ulteriori informazioni, consultare il capitolo Limitazioni del manuale VE Smart Networking

Configurazione della rete

Al momento di configurare la rete, per prima cosa configurare lo Smart Battery Sense o il monitor della batteria e poi aggiungere alla rete uno o più caricabatterie solari o caricabatterie CA.

Tutti caricabatterie solari e i caricabatterie CA devono avere le stesse impostazioni di carica. Il modo più semplice è usare un tipo di batteria predefinito oppure uno dei tipi di batteria definiti dall’utente salvati. Se si verifica una differenza tra le impostazioni di carica dei dispositivi, appare un messaggio di avviso #66.

Per configurare una rete:

  • Aprire la app VictronConnect.

  • Selezionare uno dei dispositivi da aggregare alla nuova rete VE.Smart.

  • Entrare nella pagina delle impostazioni cliccando sul simbolo Setting_cog_symbol_VictronConnect.svg dell’ingranaggio.

  • cliccare su “VE Smart Networking”.

  • Cliccare su “crea rete”.

  • Inserire un nome per la nuova rete.

  • Cliccare su “salva”.

  • Attendere la conferma che la rete è stata configurata e cliccare su “OK”.

  • Se si devono aggiungere altri dispositivi a questa rete, vedere il paragrafo successivo.

Per aggregare un altro dispositivo a una rete già esistente:

  • Aprire la app VictronConnect. Selezionare un dispositivo da aggregare alla rete VE.Smart.

  • Entrare nella pagina delle impostazioni cliccando sul simbolo Setting_cog_symbol_VictronConnect.svg dell’ingranaggio.

  • Cliccare su “VE Smart Networking”.

  • Cliccare su “unirsi a esistente”.

  • Selezionare la rete alla quale deve unirsi il dispositivo.

  • Attendere la conferma dell’avvenuta configurazione della rete e cliccare su “OK”.

  • Se è necessario aggiungere altri dispositivi alla rete, ripetere i passi descritti in precedenza.

Per abbandonare la rete:

  • Aprire la app VictronConnect.

  • Selezionare il dispositivo da rimuovere dalla rete VE.Smart.

  • Entrare nella pagina delle impostazioni cliccando sul simbolo Setting_cog_symbol_VictronConnect.svg dell’ingranaggio.

  • Cliccare su “VE Smart Networking”.

  • Cliccare su “abbandona rete”.

Verificare la rete

Una volta impostata la rete, tutti i dispositivi comunicano tra loro. Il LED attivo di ogni dispositivo collegato lampeggia ogni 4 secondi, per indicare che il dispositivo sta comunicando attivamente con la rete.

Per verificare se un singolo dispositivo sta comunicando con la rete, cliccare sul simbolo VE.Smart VESmart_network_symbol.svg nella schermata principale, accanto all'indicatore del fotovoltaico. Si aprirà una finestra che mostrerà lo stato di connessione e i parametri condivisi.

VE-Smart_networked_device_with_status_pop-up.svg

Finestra a comparsa del VE Smart Networking

Per verificare se tutti i dispositivi stanno comunicando attivamente con lo stesso VE Smart Networking, accedere alla pagina delle impostazioni di uno dei dispositivi collegati in rete e cliccare su “VE Smart Networking”. Verrà visualizzata una schermata che mostra quali parametri del dispositivo in questione sono condivisi e tutti gli altri dispositivi connessi alla stessa rete.

VE-Smart_multiple_networked_devices.svg

Esempio di un VE Smart Networking

Ulteriori informazioni

Per ulteriori Informazioni vedere il manuale VE Smart Networking
