MPPT-lataussäätimen käyttöohje

5. Kokoonpano ja asetukset

Tässä osiossa:

Lataussäätimen asetukset ovat muokattavissa, joten se voidaan räätälöidä erityisesti järjestelmää varten, jossa sitä käytetään.

Varo

Älä muuta lataussäätimen asetuksia, ellet tiedä, mitä ne ovat ja mitä vaikutuksia niiden muuttamisella on.

Väärät asetukset voivat aiheuttaa järjestelmäongelmia, myös akkuvaurioita. Jos et ole varma, kysy neuvoa kokeneelta Victron Energyn asentajalta, jälleenmyyjältä tai jakelijalta.

5.1. Asetusten muuttaminen

Näitä asetuksia voidaan muuttaa useilla eri tavoilla. Jotkut näistä sallivat kaikkien asetusten määrittämisen, mutta toisissa saattaa olla rajoituksia:

  • VictronConnect-sovellus - Kaikkien asetusten muuttaminen ja laiteohjelmiston päivitys.

  • Kiertokytkin - Latausalgoritmin valintauseille esiasetetuille akkutyypeille.

  • MPPT Control -näyttö (lisävaruste) - Useimpien asetusten muuttaminen.

  • SmartSolar-näyttö (lisävaruste) - Kaikkien asetusten muuttaminen.

Tärkeää

Älä muuta lataussäätimen asetuksia, ellet tiedä, mitä ne ovat ja mitä vaikutuksia niiden muuttamisella on. Väärät asetukset voivat aiheuttaa järjestelmäongelmia, myös akkuvaurioita. Jos et ole varma, kysy neuvoa kokeneelta Victron Energyn asentajalta, jälleenmyyjältä tai jakelijalta.

5.1.1. VictronConnect-sovelluksen kautta muokattavat asetukset

VictronConnect-sovelluksella voidaan muuttaa kaikkia lataussäätimen asetuksia ja sitä voidaan käyttää laiteohjelmiston päivittämiseen.

Katso luvusta VictronConnect-sovellus lisätietoja eri tavoista, joilla VictronConnect-sovellus voi muodostaa yhteyden lataussäätimeen.

Tämä opas käsittelee vain VictronConnect-sovelluksen käyttöä lataussäädinten kanssa. Katso VictronConnect-oppaasta yleisiä tietoja VictronConnect-sovelluksesta, kuten sen käytöstä tai yhdistämisestä.

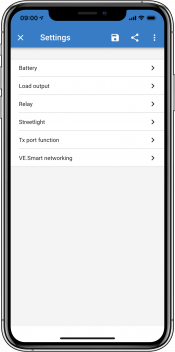

Pääset lataussäätimen asetuksiin siirtymällä asetussivulle. Tee tämä napsauttamalla aloitusnäytön oikeassa yläkulmassa olevaa hammasrataskuvakettaSetting_cog_symbol_VictronConnect.svg.

Asetukset-sivulla voit tarkastella ja/tai muuttaa lataussäätimen asetuksia.

Lisätietoja kustakin asetuksesta ja laiteohjelmiston päivittämisestä on luvussaLaiteohjelmiston päivittäminen.

5.1.2. Asetukset kiertokytkimen kautta

Kiertokytkimellä voidaan valita kahdeksan esiohjelmoitua akun latausalgoritmia.

Käytä pientä tasakärkiruuvimeisseliä kääntääksesi kiertokytkintä. Nuoli osoittaa, mikä asetusnumero on valittu.

Alla oleva taulukko näyttää latausalgoritmin ja latausasetukset kullekin kiertokytkimen asennolle.

MPPT_solar_chargers_-_rotary_switch.svg

Kiertokytkin asetettu asentoon 2

Huomautus

Kiertokytkimen kääntäminen ohittaa latausasetukset, myös VictronConnect-sovelluksella tai näytöllä tehdyt asetukset. Vastaavasti VictronConnect-sovelluksella tai näytöllä tehtävät latausasetusten muutokset korvaavat kiertokytkimellä määritetyt asetukset.

Kytkimen asento

Suositeltu akun tyyppi

Absorptiojännite* (V)

Ylläpitojännite* (V)

Tasauksen** jännite* (V)

Tasauksen** nimellisvirran prosenttiosuus

Lämpötilan kompensointikerroin* (mV/°C)

* Ylin arvo on 12 V:n järjestelmille, keskimmäinen 24 V:n järjestelmille ja alin arvo 48 V:n järjestelmille.

** Tasaus on oletuksena pois käytöstä. Katso päällekytkentäohjeet luvusta Akun asetukset

0

Gel long life (OPzV)

Gel Exide A600 (OPzV)

Gel MK

14.1

28.2

56.4

13.8

27.6

55.2

15.9

31.8

63.6

8 %

-16

-32

-64

1

Gel Victron -syvä tyhjennys

Gel Exide A200

AGM Victron -syvä tyhjennys

Pysyvä putkilevy (OPzS)

14.3

28.6

57.2

13.8

27.6

55.2

16.1

32.2

64.4

8 %

-16

-32

-64

2

Oletusasetus

Gel Victron -syvä tyhjennys

Gel Exide A200

AGM Victron -syvä tyhjennys

Pysyvä putkilevy (OPzS)

14.4

28.8

57.6

13.8

27.6

55.2

16.2

32.4

64.8

8 %

-16

-32

-64

3

AGM kierrekenno

Pysyvä putkilevy (OPzS)

Rolls AGM

14.7

29.4

58.8

13.8

27.6

55.2

16.5

33.0

66.0

8 %

-16

-32

-64

4

PzS-putkilevy-ajoakut tai OPzS-akut

14.9

29.8

59.6

13.8

27.6

55.2

16.7

33.4

66.8

25 %

-16

-32

-64

5

PzS-putkilevy-ajoakut tai OPzS-akut

15.1

30.2

60.4

13.8

27.6

55.2

16.9

33.8

67.6

25 %

-16

-32

-64

6

PzS-putkilevy-ajoakut tai OPzS-akut

15.3

30.6

61.2

13.8

27.6

55.2

17.1

34.2

68.4

25 %

-16

-32

-64

7

Litiumrautafosfaattiakut (LiFePo4)

14.2

28.4

56.8

13.5

27.0

54

ei sov.

ei sov.

0

0

0

Binäärinen LED-koodi auttaa määrittämään kiertokytkimen asennon. Kun kiertokytkimen asentoa on muutettu, LED-valot vilkkuvat 4 sekunnin ajan alla olevan taulukon mukaisesti. Sen jälkeen normaali ilmaisu palaa LED-kohdassa kuvatulla tavalla.

Kytkimen asento

Bulk LED

Absorption LED

Float LED

Välkkymisnopeus

0

1

1

1

Nopea

1

0

0

1

Hidas

2

0

1

0

Hidas

3

0

1

1

Hidas

4

1

0

0

Hidas

5

1

0

1

Hidas

6

1

1

0

Hidas

7

1

1

1

Hidas

5.1.3. SmartSolar Control -näytön kautta määritettävät asetukset

Lisävarusteista SmartSolar Control -näyttöä voidaan käyttää lataussäätimen asetusten määrittämiseen. Katso lisätietoja SmartSolar Control -näytön oppaasta.

SmartSolar_control_-_no_screws.svg

SmartSolar Control

5.1.4. MPPT Control -näytön kautta määritettävät asetukset

Lisävarusteista MPPT Control -näyttöä voidaan käyttää lataussäätimen asetusten määrittämiseen, lukuun ottamatta lisäasetuksia, kuten RX- ja TX-porttien asetuksia. Katso tarkemmat ohjeet MPPT Control -oppaasta.

MPPT Control display

MPPT Control

Huomaa

Vaikka MPPT Control voidaan yhdistää latausliittimeen, harkitse sen sijaan SmartSolar Control -näyttöä.

5.2. Kaikki asetukset selitetty

Tämä luku sisältää kaikki käyttäjän määritettävissä olevat lataussäätimen asetukset ja tietoa lataussäätimen laiteohjelmiston päivittämisestä.

Varo

Älä muuta asetuksia, ellet tiedä, mitä ne ovat ja mitä vaikutuksia niiden muuttamisella on. Väärät asetukset voivat aiheuttaa järjestelmäongelmia, myös akkuvaurioita. Jos et ole varma, kysy neuvoa kokeneelta Victron Energyn asentajalta, jälleenmyyjältä tai jakelijalta.

5.2.1. Akun asetukset


Akkujännite

Akkujännite havaitaan automaattisesti lataussäätimen ensimmäisellä käynnistyksellä ja akkujännite asetetaan vastaavasti. Automaattinen lisätunnistus on poistettu käytöstä. Mittausvakauden takaamiseksi laturi odottaa 10 sekuntia, minkä jälkeen se ottaa keskiarvoistetun mittauksen. Huomaa, että lataussäädin ei ole toiminnassa tänä aikana.

Jos lataussäädin ei saa mitattua akkujännitettä, se asetetaan väliaikaisesti arvoon 12 V ja tallennetaan. Näin tapahtuu, jos lataussäädin saa toimintajännitteensä PV-liittimistä eikä sitä ole kytketty akkuun.

Huomaa, että lataussäädin ei tunnista automaattisesti 36 V:n akkua. Tämä on määritettävä manuaalisesti.

Automaattisen tunnistuksen jälkeen akkujännitettä voidaan muuttaa ja se voidaan asettaa arvoon 12, 24, 36 tai 48 V, jos tarpeen .

Vihje

Vihje:

Jos lataussäätimen laiteohjelmisto on päivitettävä, vaikka automaattinen jännitteen tunnistus pidetään aktiivisena esimerkiksi ennen laitteen toimittamista loppukäyttäjälle, toimi seuraavasti:

  • Päivitä laiteohjelmisto.

  • Kun laiteohjelmiston päivitys on tehty, siirry VictronConnect-sovelluksen asetussivulle.

  • Napsauta asetussivulla kolmea pystysuoraa pistettä oikeassa yläkulmassa ja valitse pudotusvalikosta "Palauta oletusasetukset".

  • Kytke lataussäädin irti 10 sekunnin kuluessa.

Kun laite käynnistetään seuraavan kerran, se suorittaa automaattisen alkujännitteentunnistuksen.

Suurin latausvirta

Tämä asetus määrittää akun suurimman latausvirran. Se on asetettu oletuksena suurimpaan aurinkoenergian latausvirtaan.

Käytä tätä asetusta alentamaan latausvirtaa esimerkiksi silloin, kun käytetään pienempää akkuryhmää, joka vaatii pienemmän latausvirran.

Laturi käytössä

Tämä asetus ottaa akkulaturin käyttöön tai poistaa sen käytöstä. Se on oletuksena "käytössä".

Tätä asetusta voidaan käyttää kokoonpanoon kohdistuvien huoltotöiden aikana. Kun tämä asetus on poistettu käytöstä, akut eivät lataudu.

Akun esiasetus

Tämä asetus määrittää akun latausalgoritmin. Se on asetettu oletuksena kohtaan "kiertokytkin".

Valinta voidaan tehdä seuraavista:

  • Kiertokytkimen asento.

  • Ennalta määritetyt akun tehdasasetukset.

  • Käyttäjän määrittämät akun esiasetukset.

  • Luo tai muokkaa käyttäjän määrittämää esiasetusta tai poista se.

Tämä asetus käyttää tehtaalla ennalta määritettyjä esiasetuksia useille eri akkutyypeille. Nämä ennalta määritellyt latausalgoritmit sopivat lähes kaikkiin kokoonpanoihin.

Myös käyttäjän määrittämiä akun esiasetuksia voidaan luoda. Luvussa Mukauta akun latausalgoritmia selitetään, kuinka tämä tehdään. Nämä käyttäjän määrittämät esiasetukset tallennetaan VictronConnect-sovelluksen kirjastoon. Tämä on hyödyllistä, jos useita lataussäätimiä on määritettävä, jolloin koko latausalgoritmia ei tarvitse määrittää aina, kun uusi lataussäädin määritetään.

Asiantuntijatila

Tämä asetus ottaa asiantuntijatilan käyttöön tai poistaa sen käytöstä. Se on oletuksena "pois käytöstä".

Varo

Oletuslatausalgoritmit toimivat hyvin lähes kaikissa kokoonpanoissa. Ota asiantuntija-asetukset käyttöön vain, jos laitteessasi esiintyy erityisvaatimuksia.

Kun tämä asetus on käytössä, seuraavat parametrit voidaan määrittää:

  • Latausjännitteet: päälataus, absorptio ja ylläpito.

  • Päälataus: uuden päälatausjännitteen poikkeama.

  • Absorptiolataus: kesto, aika ja jälkivirta.

  • Tasaus: virta, intervalli, pysäytystila ja kesto.

  • Jännitteen lämpötilakompensaatio.

  • Matalan lämpötilan katkaisu.

Katso lisätietoja näistä parametreista luvusta Akun latausalgoritmin asetukset.

Tasaus

Varo

Tasaus voi vahingoittaa akkua, jos akku ei sovellu tasauslataukseen. Tarkista aina akun valmistajalta ennen kuin otat tasauksen käyttöön.

Tätä asetusta voidaan käyttää automaattisen tasauskorjauksen poistamiseen tai käyttöön ottamiseen. Tämän ollessa käytössä voidaan valita päivien määrä, jolloin tasauksen tulee toistua.

Manuaalinen tasaus voidaan käynnistää painamalla "START NOW" -painiketta. Käytä manuaalista tasausvaihtoehtoa vain absorptio- ja ylläpitolatausvaiheiden aikana ja kun auringonvaloa on riittävästi. Virta- ja jänniterajat ovat samat kuin automaattisella tasaustoiminnolla. Manuaalinen tasausvaihe kestää 1 tunnin, ja se voidaan pysäyttää milloin tahansa valitsemalla Stop Equalize.

Huomautus

Tasausasetus ei ehkä ole aktiivinen ja tämä voi tapahtua, jos akun esiasetus ei tue tasauslatausta, kuten litiumakut.

Mukauta akun latausalgoritmia

Tässä luvussa kuvataan, kuinka akun latausalgoritmia muokataan tai käyttäjän määrittämiä akun esiasetuksia luodaan, muokataan ja poistetaan. Katso luku Akun latausalgoritmin asetukset nähdäksesi, mitä eri latausalgoritmin parametrit tarkoittavat.

MPPT_VictronConnect_-_settings_-_battery_user_defined.svg

Varo

Vain kokeneet käyttäjät saavat määrittää tai muokata käyttäjän määrittämiä akun latausalgoritmeja. Väärin määritelty akun latausalgoritmi voi johtaa akun vaurioitumiseen tai vaaratilanteisiin.

Akun peruslatausalgoritmin muokkaaminen:

  • Valitse esiasetettu akkutyyppi, joka vastaa parhaiten akkutyyppiäsi.

  • Muuta yhtä asetusnäytössä listatuista peruslatausparametreista.

  • Määritä tarvittavat parametrit.

  • Akun esiasetukseksi on nyt asetettu "käyttäjän määrittämä".

Akun latausalgoritmin muokkaaminen asiantuntija-tilassa

  • Ota "Expert"-tila käyttöön.

  • Perus- ja lisälatausparametrit näkyvät näytöllä.

  • Määritä tarvittavat parametrit.

  • Akun esiasetukseksi on nyt asetettu "käyttäjän määrittämä".

Luo ja tallenna mukautettu akkutyyppi:

  • Valitse esiasetettu akkutyyppi, joka vastaa parhaiten akkutyyppiäsi.

  • Muuta latausparametreja niin, että ne vastaavat akkuasi. Tämä voidaan tehdä joko normaalitilassa tai asiantuntijatilassa.

  • Akun esiasetukseksi on nyt asetettu "käyttäjän määrittämä".

  • Valitse "Battery preset" -valikosta "Create preset".

  • Anna esiasetetulle akulle nimi.

Lataa mukautettu akkutyyppi:

  • Valitse "Battery preset" -valikosta "Select preset".

  • Valikko listaa kaikki tehtaalla esiasetetut ja mukautetut akkutyypit, jotka on lisätty aiemmin (jos sellaisia on).

  • Valitse haluamasi akkutyyppi.

Muokkaa (tai poista) mukautettu akkutyyppi:

  • Valitse "Battery preset" -valikosta "Edit preset".

  • Siirry akun kohdalle, jota haluat muokata. Tehdasasetusta ei voi muokata, vain mukautettuja tyyppejä voidaan muokata (tai poistaa).

  • Muokkaa latausparametrejä.

  • Tallenna asetukset painamalla "SAVE CHANGES" -painiketta sivun alareunassa.

  • Poista akku painamalla "REMOVE PRESET" -painiketta.

Akun latausalgoritmin asetukset

Tämä luku kuvaa kaikki parametrit, joita käytetään "Expert"-tilassa, ja asetukset, joita käytetään ohjelmoitaessa mukautettua akkutyyppiä akun esiasetusvalikon kautta.

MPPT_VictronConnect_-_settings_-_battery_charge_algorithm.svg

Absorptiojännite

Tämä asetus määrittää absorptiojännitteen.

Mukautuva absorptioaika

Tämä asetus ottaa mukautuvan absorptioajan käyttöön tai poistaa sen käytöstä.

  • Kun pois käytöstä: Absorptiovaiheen pituus on sama joka päivä. Pituus määräytyy "Maximum absorption time!" (maksimiabsorptioaika) -asetuksen mukaan, mikäli aurinkoenergiaa on tarpeeksi.

    Huomaa, että tämä vaihtoehto voi johtaa akkujen ylilataukseen (erityisesti lyijyakkujen) ja kun päivän aikana tapahtuu vain matalia purkauksia. Tarkista akun valmistajalta suositeltu enimmäisabsorptioaika.

    Ainoa ehto, joka voi päättää absorptioajan ennen kuin maksimiaika on saavutettu, on "tail current" (jälkivirta) -asetus. Jos absorptioajan on oltava aina samanpituinen, poista "Tail current" (jälkivirta) -asetus käytöstä. Katso lisätietoja jälkivirta-asetuksesta alempana tässä luvussa.

  • Kun käytössä: Absorptiovaiheen pituus vaihtelee päivittäin ja se mukautuu akun lataustilaan aamulla latausjakson alussa.

    Päivän suurin "mukautuva" absorptioaika määräytyy akun jännitteen perusteella, joka mitataan juuri ennen lataussäätimen käynnistymistä joka aamu.

    Kerroin

    x 1

    x 2/3

    x 1/3

    x 1/6

    Mukautuva absorptioaika *

    6.00 tuntia

    4.00 tuntia

    2.00 tuntia

    1.00 tunti

    12 V:n järjestelmä

    Vbatt < 11,9 V

    11,9 V < Vbatt < 12,2 V

    12,2 V < Vbatt < 12,6 V

    Vbatt > 12,6 V

    24 V:n järjestelmä

    Vbatt < 23,8

    23,8 < Vbatt < 24,2 V

    24,2 V < Vbatt < 25,2 V

    Vbatt > 25,2 V

    48 V:n järjestelmä

    Vbatt < 47,6

    47,6 V < Vbatt < 48,8 V

    48,8 V < Vbatt < 50,4 V

    Vbatt > 50,4

    *) Mukautuva absorptioaika lasketaan kerroin kertaa "Suurin mahdollinen absorptioaika" -asetuksen perusteella. Tämän taulukon mukautuvat absorptioajat perustuvat 6 tunnin oletusasetukseen "Suurin mahdollinen absorptioaika".

Suurin mahdollinen absorptioaika

Tämä asetus määrittää absorption aikarajan. Tämä asetus on käytettävissä vain ohjelmoitaessa mukautettua latausprofiilia.

Syötä tunteina ja minuutteina (hh:mm) enimmäisaika, jonka lataussäädin saa olla absorptiovaiheessa. Pisin asetettava aika on 12 tuntia ja 59 minuuttia.

Ylläpitojännite

Tämä asetus määrittää ylläpitojännitteen.

Uuden päälatausjännitteen poikkeama

Asettaa uuden päälatausjännitteen poikkeaman. Tällä poikkeamajännitteellä määritetään milloin ylläpitovaihe päättyy ja päälatausvaihe alkaa uudelleen, eli latausjakso nollautuu ja alkaa uudelleen ensimmäisestä latausvaiheesta.

Uusi päälatausjännite lasketaan lisäämällä uuden päälatausjännitteen poikkeama alimpaan jänniteasetukseen (tavallisesti ylläpitolatausvaihe).

Esimerkki: Jos poikkeama on asetettu arvoon 0,1 V ja ylläpitojännite 13,8 V, latausjakso käynnistyy uudelleen, kun akun jännite laskee alle 13,7 V:n (13,8 miinus 0,1) minuutin ajaksi.

Tasausjännite

Tämä asetus määrittää tasausjännitteen.

Tasausvirran prosenttiosuus

Tämä asetus määrittää prosenttiosuuden "suurimman latausvirran" asetukselle, jota käytetään tasauslatausvirran laskemiseen.

Esimerkki: Jos "suurin latausvirta" -asetukseksi on asetettu 50 A:n ja "Tasausvirran prosenttiosuus" on asetettu 10 %:n, tasausvirta on 5 A (10 % 50:stä).

Automaattinen tasaus

Tämä asetus määrittää toistovälin, jolloin tasausvaiheen tulee tapahtua. Tämä voidaan asettaa välille 1–250 päivää. Jos asetat sen arvoon 1, se tarkoittaa päivittäistä tasausta, arvo 2 tarkoittaa joka toinen päivä ja niin edelleen.

Tasausvaihetta käytetään tyypillisesti kennojen tasapainottamiseen ja myös elektrolyytin kerrostumisen estämiseen nestelyijyakuissa. Se, tarvitaanko tasausta vai ei, riippuu akkutyypistä ja vaatiiko se (automaattista) tasausta ja missä olosuhteissa. Tarkista akun toimittajalta, tarvitseeko akku tasausta.

Tasausvaiheen aikana latausjännite nousee asetettuun "Tasausjännitteeseen" asti. Tämä säilyy niin kauan kuin latausvirta pysyy "Suurin virta” -asetuksen "tasausvirran prosenttiosuus” -asetuksen alapuolella.

Automaattisen tasausjakson kesto:

  • Kaikkien VRLA-akkujen esiasetusten ja joidenkin nesteakkujen esiasetusten kohdalla automaattinen tasausvaihe päättyy, kun jänniteraja (maxV) on saavutettu, tai absorptioaika/8 vastaavan ajanjakson jälkeen sen mukaan, kumpi tulee ensin.

  • Tasaus ei ole käytettävissä litiumakun esiasetukselle.

  • Jos automaattista tasausvaihetta ei ole suoritettu yhden päivän kuluessa, se ei jatku seuraavana päivänä. Seuraava tasaus tapahtuu "Automaattinen tasaus" -asetuksessa määritetyn aikavälin mukaisesti.

Tasauksen pysäytystila

Tämä asetus määrittää, milloin tasausvaiheen tulee päättyä:

  • Automaattinen: Tasaus pysähtyy, jos akkujännite on saavuttanut tasausjännitteen.

  • Kiinteä aika: Tasaus päättyy, kun aika on saavuttanut "Tasauksen enimmäiskesto" -asetuksen mukaisen ajan.

Tasauksen enimmäiskesto

Tämä asetus määrittää enimmäisajan, jonka tasausvaihe kestää.

Manuaalinen tasaus

Käytä tätä toimintoa, jos haluat suorittaa yksittäisen tasauksen. Kun "start now" (käynnistä nyt) -painiketta painetaan, säädin suorittaa yhden tunnin pituisen tasaussyklin. Tasaussykli voidaan myös pysäyttää manuaalisesti.

Jälkivirta

Tämä asetus määrittää nykyisen kynnyksen, joka päättää absorptiovaiheen ennen kuin suurin mahdollinen absorptioaika on saavutettu. Jos latausvirta laskee alle asetetun jälkivirran minuutin ajaksi, absorptiovaihe päättyy ja ylläpitovaihe alkaa. Tämä asetus voidaan poistaa käytöstä asettamalla se nollaan.

Lämpötilakompensaatio

Tämä asetus määrittää lämpötilakompensointikertoimen, joka tarvitaan lämpötilakompensoituun lataukseen.

Monet akkutyypit vaativat alhaisemman latausjännitteen lämpimissä käyttöolosuhteissa ja korkeamman latausjännitteen kylmissä käyttöolosuhteissa. Määritetty kerroin on mV per Celsius-aste koko akkuryhmälle, ei jokaiselle kennolle. Kompensoinnin peruslämpötila on 25 °C (77 °F).

Alla oleva taulukko näyttää absorptio- ja ylläpitolatausjännitteen käyttäytymisen eri lämpötiloissa. Kaavio näyttää lämpötilan kompensoinnin 12 V:n järjestelmälle ja käyttää -16 mV/°C lämpötilakompensointikerrointa. ja 48 V:n järjestelmässä neljällä.


Lämpötilakompensoidun latauksen kaavio

Lataussäädin käyttää oletuksena sisälämpötilaansa akun lämpötilakompensoituun lataukseen. Sisäinen lämpötilalukema otetaan aamulla ja sitten uudelleen, kun lataussäädin on ollut käyttämättömänä vähintään tunnin, esimerkiksi silloin, kun se ei aktiivisesti lataa akkua tai syötä kuormaa.

Kun lataussäädin on osa VE.Smart-verkkoa ja vastaanottaa akun lämpötilalukeman Battery Sensestä tai lämpötila-anturilla varustetusta akkumonitorista, akun todellista lämpötilaa käytetään lämpötilakompensoituun lataukseen koko päivän ajan.

Matalan lämpötilan katkaisu

Tätä asetusta käytetään estämään litiumakun vaurioituminen estämällä lataus alhaisissa lämpötiloissa.

Varoitus

"Matalan lämpötilan katkaisu" -ominaisuus on aktiivinen vain, kun lataussäädin on osa VE.Smart-verkkoa ja vastaanottaa akun lämpötilalukeman Battery Sense -laitteesta tai lämpötila-anturilla varustetusta akkumonitorista.

"Matalan lämpötilan katkaisu" on oletuksena pois käytöstä. Kun tämä on käytössä, matalin katkaisulämpötila voidaan asettaa. Oletuslämpötila on 5 °C. Tämä on sopiva lämpötila-asetus litiumrautafosfaattiakuille (LFP). Tarkista kuitenkin aina litiumakun toimittajalta, mihin tämä lämpötila tulisi asettaa.

"Matalan lämpötilan katkaisu" -mekanismi lopettaa akun latauksen, kun akun lämpötila on laskenut matalan lämpötilan katkaisuasetuksen alapuolelle. Akun lataus jatkuu, kun akun lämpötila on noussut 0,5 °C matalan lämpötilan katkaisuasetuksen yläpuolelle.

Huomaa, että "matalan lämpötilan katkaisu" -asetusta ei tarvita Victron Lithium Smart -akuille tai Victron Super Pack -akuille, joiden sarjanumero on HQ2040 tai suurempi. Tätä asetusta tarvitaan vain litiumakuille, jotka eivät pysty estämään latausta lämpötilan laskiessa liian alhaiseksi.

5.2.2. Kuorman lähdön asetukset

Kuorman lähdön asetuksia VE.Directin TX-portin tai releen ohjaamiseen, jolloin se voi ohjata BatteryProtectia, relettä tai muuta kuormitusta poistavaa laitetta. Lisätietoa on luvussa TX-portin asetukset.

Käytettävissä olevat toimintatilat ovat:
  • BatteryLife (oletusasetus):

    Tämä on itsemukautuva algoritmi akun käyttöiän maksimoimiseksi. Lisätietoa sen toiminnasta on luvussa BatteryLife.

  • Perinteinen algoritmi 1:

    12 V:n järjestelmä: Pois päältä, kun Vbatt < 11,1 V, päällä, kun Vbatt > 13,1 V.

    24 V:n järjestelmä: Pois päältä, kun Vbatt < 22,2 V, päällä, kun Vbatt > 26,2 V.

    48 V:n järjestelmä: Pois päältä, kun Vbatt < 44,4 V, päällä, kun Vbatt > 52,4 V.

  • Perinteinen algoritmi 2:

    12 V:n järjestelmä: Pois päältä, kun Vbatt < 11,8 V, päällä, kun Vbatt > 14,0 V.

    24 V:n järjestelmä: Pois päältä, kun Vbatt < 23,6 V, päällä, kun Vbatt > 28,0 V.

    48 V:n järjestelmä: Pois päältä, kun Vbatt < 47,4 V, päällä, kun Vbatt > 56,0 V.

  • Aina pois päältä:

    Kuorman lähtö on aina pois päältä.

  • Aina päällä:

    Kuorman lähtö on aina päällä.

  • Käyttäjän määrittämä algoritmi 1:

    Pois päältä, kun Vbatt < Vlow.

    Päällä, kun Vbatt > Vhigh.

  • Käyttäjän määrittämä algoritmi 2:

    Pois päältä, kun Vbatt < Vlow tai Vbatt > Vhigh.

    Päällä, kun Vbatt on Vlow:n ja Vhigh:n välillä.

"Aina pois päältä" ja "aina päällä" -tilat reagoivat välittömästi. Muissa tiloissa on 2 minuutin viive, ennen kuin kuorman lähtö muuttuu. Näin lataussäädin ei reagoi liian nopeasti, kun esimerkiksi käynnistysvirta laskee akkujännitteen hetkeksi kynnysarvon alapuolelle.

Kuorman lähdön asetukset ohjaavat myös katuvaloalgoritmia. Molemmat suojaavat akkua liialliselta syväpurkaukselta. Katuvaloasetukset ohitetaan, jos akkujännite laskee kuorman irtikytkentäjännitteen alapuolelle. Kun akkujännite nousee kuorman uudelleenkytkentäjännitteeseen, katuvalotoiminto jatkuu.

5.2.3. Ohjelmoitavat releasetukset

Ohjelmoitava rele voidaan määrittää useisiin eri reletiloihin. Jokainen tila saa releen kytkeytymään eri olosuhteissa. Jotkut näistä ehdoista ovat ennalta määritettyjä ja jotkut ovat muokattavissa. "Reletilan" lisäksi myös releen minimisulkuaika voidaan asettaa.


Ohjelmoitava rele tarjoaa kolme liitäntää:

  • NO (normaalisti auki)

  • C (yleinen)

  • NC (normaalisti suljettu)

Releen tila

Yhteys välillä

Kytketty päälle

C ja NO

Kytketty pois päältä

C ja NC

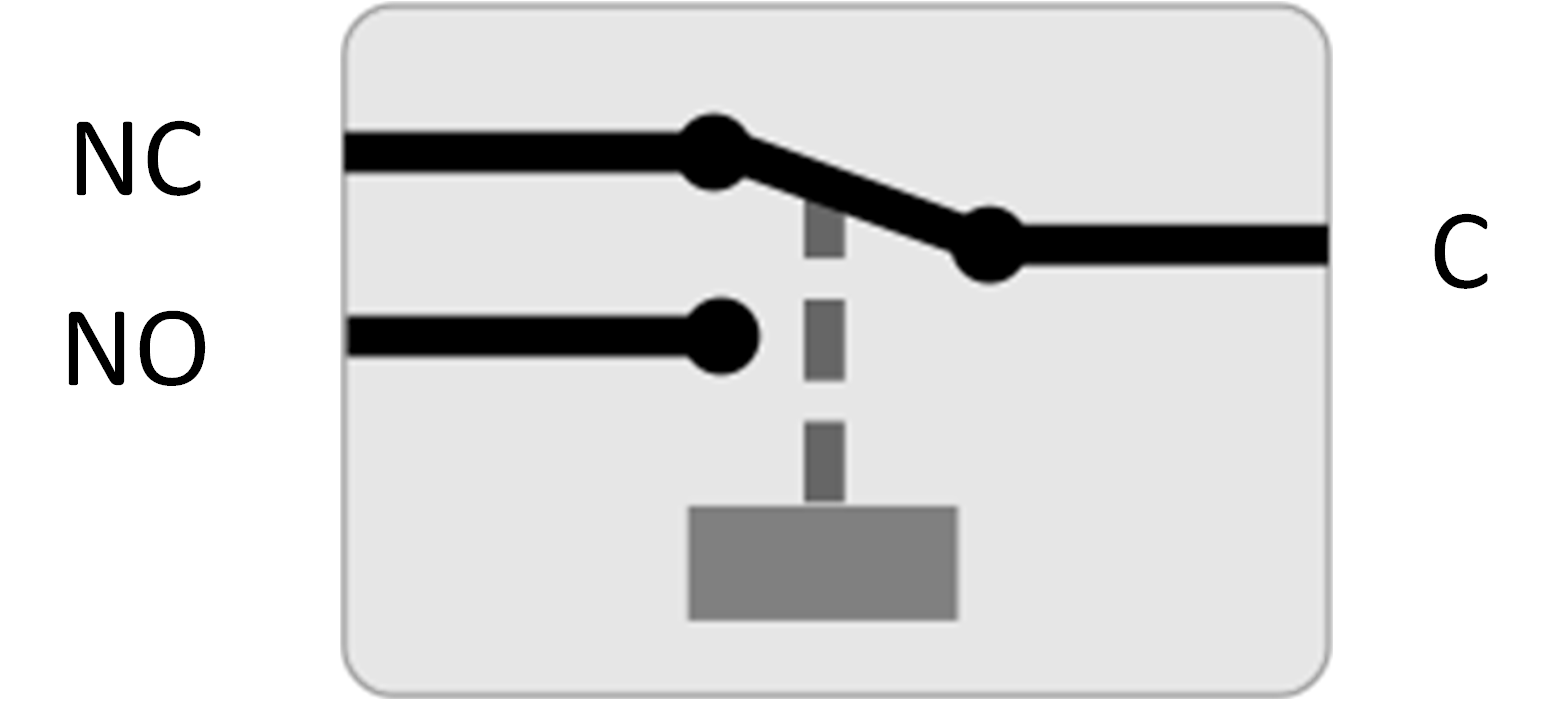

Ohjelmoitavan releen sisäinen toiminta

Reletila

Kuvaus ja huomautukset

Rele aina pois päältä

Tämä vaihtoehto kytkee releen pois päältä. Se poistaa käytöstä muut relevaihtoehdot. Käytä tätä vaihtoehtoa, jos et aio käyttää reletoimintoa.

Paneelin jännite korkea

Tämä vaihtoehto kytkee releen päälle, kun paneelin jännite nousee liian korkeaksi.

Paneelin jännite Korkea-asetukset Paneelin korkea jännite. (Käyttäjän määrittämä jännite) Tyhjennä paneelin korkea jännite. (Käyttäjän määrittämä jännite) Tämä vaihtoehto kytkee releen päälle, kun paneelin jännite nousee valitun "Paneelin korkea jännite" -asetuksen yläpuolelle, ja kytkee releen pois päältä, kun paneelin jännite laskee valitun "Tyhjennä paneelin korkea jännite" -asetuksen alapuolelle. Varmista tietysti, että "Paneelin korkea jännite" -asetus on suurempi kuin "Tyhjennä paneelin korkea jännite" -asetus. Nämä asetukset eivät saa koskaan ylittää MPPT-säätimesi sallimaa enimmäisjännitettä.

Korkea lämpötila (himmennys)

Tämä vaihtoehto kytkee releen päälle, kun lähtövirta pienenee korkeiden lämpötilojen vuoksi. Käytä tätä vaihtoehtoa esimerkiksi ulkoisen puhaltimen vaihtamiseen.

Akkujännite alhainen

Tämä vaihtoehto kytkee releen päälle, kun akkujännite laskee liian alhaiseksi. Tämä on oletusasetus, kun reletoiminto on aktiivinen.

Akkujännite alhainen -asetukset Akun alhaisen jännitteen rele. (Oletusasetus tälle on 10,00 V) (12 V:n akku oletuksena) Tyhjennä akun alhaisen jännitteen rele (Oletusasetus tälle on 10,50 V) Nämä asetukset, jotka voivat olla käyttäjän määrittämiä, saavat releen kytkeytymään päälle, kun akkujännite putoaa valitun "Akun alhainen jännite" -asetuksen alapuolelle. Se saa releen kytkeytymään pois päältä, kun akun jännite taas nousee yli "Tyhjennä akun alhaisen jännitteen rele" -asetuksen. Varmista tietysti, että "Akun alhaisen jännitteen rele" -asetus on pienempi kuin "Tyhjennä akun alhaisen jännitteen rele" -asetus. Tätä ominaisuutta käytetään esimerkiksi kuorman automaattiseen irrottamiseen, jotta akku ei syväpurkaudu liikaa.

Tasaus aktiivinen

Tämä vaihtoehto kytkee releen päälle, kun manuaalinen tasaustila on aktiivinen.

Virhetila

Tämä vaihtoehto kytkee releen päälle, kun virhe tapahtuu.

Sulatusvaihtoehto (lämpötila < -20 °C)

Tämä vaihtoehto kytkee releen päälle, kun laturin lämpötila laskee alle -20 asteen.

Akkujännite alhainen

Tämä vaihtoehto kytkee releen päälle, kun akkujännite nousee liian korkeaksi.

Akkujännite korkea -asetukset Akun korkean jännitteen rele. (Oletusasetus tälle on 16,50 V) (12 V:n akku oletuksena) Tyhjennä akun korkean jännitteen rele. (Oletusasetus tälle on 16,00 V) Nämä asetukset, jotka voivat olla käyttäjän määrittämiä, saavat releen kytkeytymään päälle, kun akkujännite nousee yli "Akun korkean jännitteen rele" -asetuksen; ja saa releen kytkeytymään pois päältä, kun akkujännite laskee "Tyhjennä akun korkean jännitteen rele" -asetuksen alapuolelle. Varmista tietysti, että "Akun korkean jännitteen rele" -asetus on suurempi kuin "Tyhjennä akun korkean jännitteen rele" -asetus. Tätä ominaisuutta käytetään esimerkiksi kuorman irrottamiseen suojaamaan ylijännitteeltä.

Ylläpito- tai säilytystila

Tämä vaihtoehto kytkee releen päälle, kun säädin on ylläpitotilassa.

Päivän tunnistus

(Auringon säteily osuu paneeleihin). Tämä vaihtoehto kytkee releen päälle, kun aurinkopaneelit tuottavat energiaa (päivä-/yötunnistus).

Huomautus

Kytkentäehtojen on täytyttävä vähintään 10 sekuntia, ennen kuin rele vaihtaa asentoa.

Asetus

Kuvaus

Lyhin suljettu aika

Oletusasetuksena on 0 minuuttia ja se on mukautettavissa. Päällä-ehdon vähimmäisaika voidaan asettaa vallitsevaksi, kun rele on kytketty päälle.

Lyhin suljettu aika on hyödyllinen esimerkiksi generaattorin vähimmäisajoajan asettamisessa.

5.2.4. Katuvaloasetukset

Katuvalotoiminnon avulla lataussäädin voi ohjata yövaloa automaattisesti. Se määrittää automaattisesti, milloin valon tulee olla päällä tai pois päältä, ja se voi säätää valon voimakkuutta.

Kun katuvalotoiminto on käytössä, voidaan luoda ajastinohjelma, jossa auringonlaskua, auringonnousua sekä keskiyötä voidaan käyttää ajastinohjelman ankkuripisteinä. Nämä ankkuripisteet säätyvät automaattisesti yön pituuden mukaan sen muuttuessa vuodenaikojen mukaan.


Katuvalon hallinta

Lataussäädin ohjaa katuvaloa:

Huomautus

Katuvaloalgoritmia käytetään aina kuorman lähtö -valikossa määritettyjen asetusten yhteydessä:

  • Jos katuvalo ei ole käytössä, (virtuaalista) kuormitusta ohjataan vain kuorman lähtö -valikossa tehdyllä määrityksellä.

  • Jos katuvalo on käytössä, se on AND-toiminto: kuorman lähtö on päällä, kun sekä kuorman lähtö -valikon ehdot että katuvaloasetukset täyttyvät. Muuten se on pois päältä.

Varmista, että kuorman lähtö -asetuksena on "Aina päällä" tai "BatteryLife". Älä aseta sitä kohtaan "Aina pois päältä", koska tämä johtaa siihen, että valo on aina pois päältä.

Muita määritettäviä jännitetasoja varten voidaan käyttää myös muita kuorman lähtövaihtoehtoja.

Auringonlaskutoiminnon asettaminen

Auringonlaskuun voit valita minkä tahansa seuraavista toiminnoista:

  • Pidä valot pois päältä

  • Kytke päälle tietyksi ajaksi:

    Tämä vaihtoehto sytyttää valon auringonlaskun aikaan ja sammuttaa sen määritettävän ajan kuluttua. Kun himmennystoiminto on käytössä1 (1), kaksi himmennystasoa voidaan syöttää: yksi "päällä"-jaksolle; ja toinen "pois päältä"-jaksolle. Yleinen käyttötapa näille vaihtoehdoille on saada voimakas valo vilkkaan liikenteen aikana (heti auringonlaskun jälkeen) ja alhaisempi valonvoimakkuus hiljaisina aikoina akun säästämiseksi. Aseta toiseksi himmennystasoksi 0 %, jotta valo sammuu kokonaan toisen osan aikana.

  • Kytke päälle puoleen yöhön asti:

    Tämä vaihtoehto sytyttää valon auringonlaskun aikaan ja sammuttaa sitten keskiyöllä. Kun himmennystoiminto on käytössä1, voidaan syöttää kaksi himmennystasoa: yksi "päällä"-jaksolle (keskiyöhön asti) ja toinen himmennystaso "pois päältä” -jaksolle puolenyön jälkeen. Aseta toiseksi himmennystasoksi 0 %, jotta valo sammuu kokonaan toisen osan aikana.

  • Kytke päälle auringonnousuun asti:

    Tämä vaihtoehto sytyttää valon auringonlaskun aikaan ja sammuttaa sen auringon noustessa. Kun tämä vaihtoehto on valittuna, toimintoa ei tarvitse valita myös auringonnousun aikaan, joten auringonnousun hallintavaihtoehtoa ei tarvita. Kun himmennystoiminto on käytössä1, vain yksi himmennystaso voidaan määrittää, eli himmennystaso auringonlaskun aikaan.

1) Himmennystoiminto edellyttää, että TX-porttitoiminto on määritetty johonkin "Valon himmennys"-asetuksista. Näin TX-portti lähettää PWM-signaalin, jota voidaan käyttää valon himmentämiseen. Jos TX-porttitoimintoa ei ole asetettu johonkin "Valon himmennys" -asetuksista, himmennysvaihtoehdot eivät näy auringonlaskun asetusvalikossa. Katso myös luku TX-portin asetukset.

Auringonnousutoiminnon asettaminen

Auringonnousuun voit valita:

  • Kytke pois päältä:

    Sammuttaa valon auringon noustessa.

  • Kytke päälle ennen auringonnousua:

    Tämä vaihtoehto kytkee valot päälle määritettävin aikavälein ennen auringonnousua ja sammuttaa sen auringon noustessa.

    Jos himmennystoiminto on käytössä1, voimakkaamman valon aikaväli voidaan määrittää aikaisen aamun ruuhka-aikaan. Yhdessä Auringonlasku-toiminnon kanssa voit nyt määrittää kolme himmennystasoa: yhden auringonlaskun ruuhka-aikaan, toisen vähäliikenteisille tunneille ja kolmannen varhaisen aamun ruuhka-aikaan.

Keskiyö

Säätimessä ei ole reaaliaikakelloa, joten se ei tiedä, milloin kello on 12 yöllä. Kaikki viittaukset keskiyöhön viittaavat siihen, mitä kutsumme aurinkokeskiyöhön. Tämä on auringonlaskun ja auringonnousun välinen keskipiste.

Keskiyön ja auringonnousun synkronointi

Lataussäätimen sisäinen kello on synkronoitava aurinkosyklin kanssa, jotta se voi asettaa aurinkokeskiyön ja auringonnousun ankkuripisteet ajastinohjelmaan.

Kun katuvaloasetukset on ohjelmoitu ja lataussäätimeen on kytketty virta, lataussäädin käynnistyy synkronoimattomana. Se olettaa ensin, että keskiyö on 6 tuntia auringonlaskun jälkeen ja että koko yö kestää 12 tuntia.

Kun lataussäädin on käytössä, se tarkistaa jokaisen havaitun auringonnousun välisen ajan. Kolmen täyden päivä/yö-syklin jälkeen, joissa havaittu aika on noin 24 tuntia (yhden tunnin poikkeama on sallittu), se alkaa käyttää sisäistä kelloaan kiinteän 6 ja 12 tunnin ajoituksen sijaan.

Huomautus

Tehon menetys (ei akkuvirtaa yhdessä aurinkosähkövirran kanssa) aiheuttaa lataussäätimen synkronoinnin häviämisen. Kestää 5 päivää, ennen kuin se synkronoituu uudelleen. Huomaa, että katuvalojen asetukset ja kaikki muut asetukset eivät koskaan katoa, sillä ne tallennetaan häviämättömään muistiin.

Auringonlaskun ja auringonnousun tunnistus

Paneelikokoonpanon mukaista, jännitteeseen perustuvaa tunnistusta voidaan hyödyntää auringonlaskun ja auringonnousun tunnistukseen. Auringonnousun tunnistusjännitteen on oltava 0,5 V korkeampi kuin auringonlaskun tunnistustaso. Alin havaittava jännite on 11,4 V. Aseta tämän vaihtoehdon arvoksi 0, jos haluat käyttää sisäänrakennettuja oletusasetuksia, jotka ovat:

  • Auringonlasku = Vpanel < 11,4 V.

  • Auringonnousu = Vpanel > 11,9 V.

Oletusasetus on 0, joka käyttää sisäänrakennettuja oletusjännitteitä.

Käytä "Viive"-jaksoja, jotta järjestelmä ei kytkeydy vahingossa, kun paneelien yli kulkee pilviä. Valittava alue on 0–60 minuuttia. "Viiveet" on oletuksena poissa käytöstä (0).

Asteittainen himmennysnopeus

Asteittaista himmennysvaihtoehtoa voidaan käyttää ajastinohjelman vasteen hidastamiseen. Tämä auttaa, kun useita katuvaloja käytetään peräkkäin. Tällä ehkäistään ajastimen välisiä yksilöllisiä tunnistuseroja, jotka vaikuttavat siirtymishetkeen.

Himmennysasetuksia voidaan säätää. Voit antaa sekuntimäärän, joka tarvitaan kunkin muutoksen prosenttipisteen saavuttamiseen (x sekuntia / 1 % himmennyksestä). Numero voi olla väliltä 1–100. Kaksi esimerkkiä:

  • 0 = välitön vaste (asteittainen himmennys pois päältä):

    Asetus 0 saa aikaan välittömän vasteen, mikä tarkoittaa, että asteittainen himmennys on pois käytöstä.

  • 9 = himmenee 0–100 % 15 minuutissa:

    Himmennysnopeuden asettaminen esimerkiksi arvoon 9 hidastaa himmennysnopeutta 15 minuuttiin (9 sekuntia jokaista himmennysprosenttia kohden x 100 prosenttiyksikköä = 900 sekuntia = 15 minuuttia.

Huomautus

Varmista, että TX-porttitoiminto on asetettu "Valonhimmennys" -tilaan (kuten on kohdassa 1 tämän luvun alussa) ja kytke digitaalinen VE.Direct TX -lähtökaapeli LED-ohjaimesi PWM-himmennystuloon.

Keskipisteen vaihto

Keskiyön aika on arvioitu auringon aktiivisuuden perusteella ja riippuu maantieteellisestä sijainnista. Kesäaika voi aiheuttaa lisäpoikkeaman "aurinkoenergian" ja "kellon" keskiyön välillä. Keskipisteen siirtotoiminto kompensoi nämä erot. Käytä arvoa 0 poistaaksesi vaihdon käytöstä (oletus).

Huomautus

Keskipisteen siirtoasetus on tarpeen vain, kun katuvalojen asetusohjelmasi käyttää "Keskiyötä" vaihtohetkenä.

Laskuesimerkki:

Käytämme laskennassa 1 440 minuutin pituista päivää, jossa auringonlasku on klo 19.00 (1 140 minuuttia) ja auringonnousu klo 6.25 (385 minuuttia):

  • Yön kesto minuutteina on: 1 440 min(min/pvä) -1 140 min (aika auringonlaskuun) + 385 min(aika auringonnousuun) = 685 min.

  • Siirtymäaste =auringonlaskun aika(minuuttia) + puolet yön kestosta(minuuttia) - päivän pituus(minuuttia) = 1 140 min + 342 min - 1 440 min = 42 minuuttia.

Esimerkki

MPPT_VictronConnect_-_settings_-_Streetlight_example.svg

Yllä olevassa näyttökuvassa tehdyt valinnat johtavat tähän ohjelmaan:

  • Auringonlaskun aikaan - valo syttyy tietyksi ajaksi.

  • Himmennystaso auringonlaskun aikaan - täydellä kirkkaudella (100 %).

  • Pidä valot päällä - kestoksi on asetettu 1 h 0 min.

  • Himmennystaso lopussa - tunnin lopussa kirkkaus laskee puoleen (50 %).

Myös:

  • Auringonnousun aikaan - valaistus säädetään ennen auringonnousua.

  • Aika ennen auringonnousua - 1 h 0 m ennen auringonnousua tehdään seuraava säätö:

  • Himmennystaso - täysi kirkkaus palautuu (100 %).

5.2.5. TX-portin asetukset

VE.Direct-TX-porttia voidaan käyttää signaalin lähettämiseen ulkoiseen laitteeseen. Esimerkiksi lähettämään PWM-signaali katuvalon himmentämiseksi.

TX-portin käyttämiseen tarvitaan digitaalinen VE.Direct TX -lähtökaapeli.


TX-portin toiminnallisuus voidaan asettaa kohdassa:

  • Normaali kommunikointi:

    Tämä on oletusasetus. Käytä tätä toimintoa, kun yhdistät GX-laitteeseen, VE.Direct Bluetooth Smart -sovittimeen tai mihin tahansa muuhun laitteeseen, jonka on oltava yhteydessä lataussäätimen kanssa VE.Direct-portin kautta.

  • Pulssi joka 0,01 kWh:

    Käytä tätä toimintoa yhdessä energiamittarin kanssa.

    TX-portti lähettää pulssin joka kerta, kun lisäenergiaa on kerätty 0,01 kWh. TX-portti on normaalisti korkea ja se asetetaan matalaksi noin 250 ms jokaista kerättyä 0,01 kWh:ta kohden.

  • Valon himmennys (PWM normaali):

    Käytä tätä toimintoa yhdessä "Katuvalo"-asetuksen kanssa.

    TX-portin PWM*-signaali on 100 %:n käyttöasteella, kun täyttä valon voimakkuutta vaaditaan.

  • Valon himmennys (PWM invertoitu):

    Käytä tätä toimintoa yhdessä "Katuvalo"-asetuksen kanssa.

    TX-portin PWM*-signaali on 0 %:n käyttöasteella, kun täyttä valon voimakkuutta vaaditaan.

  • Virtuaalinen kuorman lähtö:

    Käytä tätä toimintoa luodaksesi virtuaalisen kuorman lähdön, jos lataussäätimellä ei ole fyysistä kuorman lähtöä.

    TX-portti vaihtaa samoilla ehdoilla kuin kuorman lähdön asetuksissa.

    Liitä digitaalinen VE.Direct TX -lähtökaapeli BatteryProtect-moduuliin, releeseen tai suoraan kuorman kauko-ohjausliittimeen**.

*) PWM-signaali on 5 V, 160 Hz.

**) TX-portin signaali on 5V-logiikkasignaali. Se voi käyttää impedanssiltaan enintään 22 kOhmin kuormaa, jolloin lähtöjännite putoaa 3,3 V:iin. Varmista, että kytketty kuorma vastaa näitä vaatimuksia.

Huomaa, että nämä toiminnot (muut kuin ensimmäinen toiminto) eivät estä yksikön kommunikointikykyä. Yksikkö havaitsee automaattisesti saapuvat tiedot ja jatkaa normaalia tiedonsiirtoa, kun tietoja vastaanotetaan. Kun tiedon vastaanotto on valmis, se palaa automaattisesti määritettyyn lähetystoimintoon.

Tarkemmat "kehittäjätyyliset" tiedot VE.Direct-portista ovat julkaisussa Tiedonsiirto Victron Energy - tuotteiden kanssa.

5.2.6. RX-portin asetukset

VE.Direct-RX-porttia voidaan käyttää signaalin vastaanottamiseen ulkoisesta laitteesta. Esimerkiksi lataussäätimen kytkeminen päälle (tai pois) akunhallintajärjestelmän (BMS) lähettämästä signaalista.

Jotta RX-porttia voidaan käyttää kauko-ohjattavaan päälle/pois-ohjaukseen, tarvitaanVE.Directin ei-invertoiva kauko-ohjaus päällä/pois-kaapeli..


RX-portin toiminnallisuus voidaan asettaa kohdassa:

  • Kauko-ohjaus päällä/pois:

    Tämä on oletusasetus. Tämä toiminto kytkee lataussäätimen päälle tai pois päältä RX-navan kautta.

    - RX-nasta GND:hen kytkee lataussäätimen pois päältä.

    - RX-nasta nesteakkuun tai akun positiiviseen kytkee lataussäätimen päälle.

  • Kuorman lähtö päälle/pois invertoitu:

    Tämä asetus kääntää kuorman lähdön päälle/pois-ohjauksen päinvastaiseksi:

    - RX-navan 0 V kytkee kuorman lähdön päälle.

    - RX-navan +5 V kytkee kuorman lähdön pois päältä.

  • Kuorman lähtö päälle/pois normaali:

    Tämä asetus mahdollistaa kuorman lähdön päälle/pois-ohjauksen:

    - RX-navan 0 V kytkee kuorman lähdön pois päältä.

    - RX-navan +5 V kytkee kuorman lähdön päälle.

Katso tarkemmat "kehittäjätyyliset" tiedot VE.Direct-portista Tiedonsiirto Victron Energy - tuotteiden kanssa -asiakirjasta.

5.3. Laiteohjelmiston päivittäminen

Laiteohjelmisto voidaan tarkistaa ja päivittää VictronConnect-sovelluksella.

VictronConnect-sovellus saattaa pyytää ensimmäisen liitännän yhteydessä laiteohjelmiston päivitystä. Jos näin tapahtuu, anna sen suorittaa laiteohjelmistopäivitys.

Jos se ei päivittynyt automaattisesti, tarkista, onko laiteohjelmisto jo ajan tasalla seuraavalla tavalla:

  • Yhdistä lataussäätimeen.

  • Napsauta asetussymbolia Setting_cog_symbol_VictronConnect.svg.

  • Napsauta vaihtoehtosymbolia option-symbol.png.

  • Siirry tuotetietoihin.

  • Tarkista, onko käytössäsi uusin laiteohjelmisto ja etsi teksti: ”Tämä on uusin versio”.

  • Jos lataussäätimessä ei ole viimeisintä laiteohjelmistoa, suorita laiteohjelmistopäivitys.

5.4. VE.Smart-verkko


VE.Smart-verkko mahdollistaa useiden samaan verkkoon kytkettyjen tuotteiden tiedonsiirron Bluetoothin kautta, ja se on suunniteltu erityisesti pienempiin järjestelmiin, joihin ei ole asennettu GX-laitetta.

Kun tämä tuote yhdistetään VE.Smart-verkkoon, se voi vastaanottaa tietoja tai viestiä seuraavien laitteiden kanssa:

Katso tuotteen yhteensopivuusluettelo VE.Smart-oppaasta, joka löytyy VictronConnect-sovelluksen tuotesivulta.

VE.Smart-verkkoa voidaan käyttää seuraaviin:

  • Lämpötilan tunnistus - verkon säätimet käyttävät mitattua akun lämpötilaa lämpötilakompensoituun lataukseen ja litiumakussa alhaisen lämpötilan katkaisuun.

  • Akkujännitteen tunnistus - verkon säätimet käyttävät mitattua akkujännitettä kompensoimaan latausjännitettä, jos akkukaapeleiden jännite laskee.

  • Virran tunnistus - säädin käyttää mitattua akun virtaa, joten se tietää tarkan jälkivirran, jossa absorptiovaiheen tulee päättyä ja ylläpitovaiheen (tai tasausvaiheen) tulisi alkaa. Latausvirran mittaamiseen yhdistetään kaikki latausvirrat kaikista säätimistä, tai jos akkumonitori on osa verkkoa, käytetään todellista akun virtaa.

  • Synkronoitu lataus – Kaikki verkon säätimet toimivat kuin yksi suuri säädin. Yksi verkon säätimistä ottaa pääroolin ja tämä isäntälaite sanelee latausalgoritmin, jota muut säätimet käyttävät. Kaikki säätimet noudattavat samaa latausalgoritmia ja latausvaiheita. Isäntälaite valitaan satunnaisesti (ei käyttäjän aseteltavissa), joten on tärkeää, että kaikki säätimet käyttävät samoja latausasetuksia. Synkronoidun latauksen aikana jokainen säädin latautuu omaan enimmäislatausvirta-asetukseensa asti (koko verkon enimmäisvirtaa ei voi asettaa). Lisätietoja on VE.Smart-oppaassa, joka löytyy VictronConnect-sovelluksen tuotesivulta.

Tämä video esittelee Smart Battery Sensen ja joitakin VE.Smart-verkon ominaisuuksia:

5.4.1. VE.Smart-verkon asetukset

VE.Smart-verkon suunnitteluun liittyviä huomautuksia:

Verkossa voi olla vain yksi tuote, joka välittää akun jännitettä ja/tai akun lämpötilaa. Akkumonitoria ei voi käyttää yhdessä Smart Battery Sensen tai useiden vastaavien laitteiden kanssa.

Jotta verkko toimisi, kaikkien verkkoon kytkettyjen laitteiden on oltava Bluetooth-lähetysetäisyydellä toisistaan.

VE.Smart-verkkoon voidaan liittää enintään 10 laitetta.

Jotkut vanhemmat laitteet eivät ehkä tue VE.Smart-verkkoa. Katso lisätietoja VE.Smart Networking -oppaan luvusta Rajoitukset.

Verkon muodostus

Kun muodostat verkkoa, määritä ensin Smart Battery Sense tai akkumonitori ja lisää sitten verkkoon yksi tai useampi lataussäädin tai verkkovirtalaturi.

Kaikissa lataussäätimissä ja AC-latureissa on oltava samat latausasetukset. Helpoin tapa tehdä tämä on käyttää esiasetettua akkutyyppiä tai valmiiksi tallennettua, käyttäjän määrittämää akkutyyppiä. Varoitus #66 näytetään, jos laitteiden latausasetuksissa on eroja.

Uuden verkon määrittäminen:

  • Avaa VictronConnect-sovellus.

  • Valitse yksi laitteista, jotka on liitettävä osaksi uutta VE.Smart-verkkoa.

  • Siirry asetussivulle napsauttamalla ratassymbolia Setting_cog_symbol_VictronConnect.svg.

  • Napsauta "VE.Smart networking".

  • Napsauta ”create network”.

  • Anna nimi uudelle verkolle.

  • Napsauta "save".

  • Odota vahvistusta, että verkko on määritetty, ja napsauta "OK".

  • Jos tähän verkkoon on lisättävä lisää laitteita, siirry seuraavaan kohtaan ja liitä useita laitteita verkkoon.

Toisen laitteen liittäminen olemassa olevaan verkkoon:

  • Avaa VictronConnect-sovellus. Valitse laite, joka on liitettävä osaksi VE.Smart-verkkoa.

  • Siirry asetussivulle napsauttamalla ratassymbolia Setting_cog_symbol_VictronConnect.svg.

  • Napsauta "VE.Smart networking".

  • Napsauta "join existing".

  • Valitse verkko, johon laite on liitettävä.

  • Odota vahvistusta, että verkko on määritetty, ja napsauta "OK".

  • Toista yllä olevat vaiheet, jos verkkoon on lisättävä lisää laitteita.

Poista verkosta:

  • Avaa VictronConnect-sovellus.

  • Valitse laite, joka on poistettava VE.Smart-verkosta.

  • Siirry asetussivulle napsauttamalla ratassymbolia Setting_cog_symbol_VictronConnect.svg.

  • Napsauta "VE.Smart networking".

  • Napsauta "leave network".

Tarkista verkko.

Kun verkko on muodostettu, kaikki laitteet kommunikoivat keskenään. Jokaisen yhdistetyn laitteen aktiivinen LED-valo vilkkuu nyt 4 sekunnin välein. Tämä on merkki siitä, että laite kommunikoi aktiivisesti verkon kanssa.

Tarkistaaksesi, onko yksittäinen laite yhteydessä verkkoon, napsauta VE.Smart-symbolia päänäytössä aurinkokellon vieressä VESmart_network_symbol.svg. Näyttöön tulee ponnahdusikkuna, jossa näkyy yhteyden tila ja jaetut parametrit.

VE-Smart_networked_device_with_status_pop-up.svg

VE.Smart-verkon ponnahdusikkuna

Tarkistaaksesi, kommunikoivatko kaikki laitteet aktiivisesti saman VE.Smart-verkon kanssa, siirry jonkin verkossa olevan laitteen asetussivulle ja napsauta "VE.Smart networking". Näyttöön tulee näyttö, joka sisältää tämän laitteen jaetut laiteparametrit ja myös kaikki muut samaan verkkoon kytketyt laitteet näytetään.

VE-Smart_multiple_networked_devices.svg

Esimerkki VE.Smart-verkosta

Lisää tietoa

Katso lisätietoja VE.Smart Networking -oppaasta.
