Manual del cargador solar MPPT

4. Instalación

En esta sección:

Aviso

La entrada CC (FV) no está aislada del circuito de la batería. De modo que el circuito de control, la FV y la batería se consideran peligrosos y no deben estar accesibles para el usuario.

Atención

Para una correcta carga con compensación de temperatura de la batería, la diferencia entre la temperatura ambiente del cargador solar y la batería no debe superar los 5 °C (9 °F).

Atención

Las conexiones FV y de la batería deben protegerse del contacto accidental. Instale el cargador solar en un recinto cerrado o coloque la caja de conexiones opcional.

4.1. Montaje

Monte el cargador solar verticalmente sobre una superficie no inflamable, con los terminales eléctricos hacia abajo.

El apartado Esquema de dimensiones de este manual contiene un dibujo con las dimensiones del cargador solar en el que también se indican los orificios de montaje.

Deje una distancia mínima de 10 cm por debajo y por encima del cargador solar para una refrigeración óptima.

Monte el cargador solar cerca de la batería pero nunca directamente encima de ella. De este modo se evitan daños debidos al gaseado de la batería.

Atención

Evite diferencias de temperatura ambiente de más de 5 °C entre el cargador solar y la batería. Estas diferencias pueden ocasionar una carga con compensación de temperatura incorrecta, lo que acortará la vida útil de la batería.

Si se esperan grandes diferencias de temperatura o condiciones ambientales extremas, use un sensor directo de la temperatura de la batería como el Smart Battery Sense, un BMV o un SmartShunt equipado con un sensor de temperatura.

Si se usa la caja de conexiones MPPT opcional:

  • Para cargadores solares con terminales FV de tornillo, use la caja de conexiones MPPT Tr.

  • Para cargadores solares con terminales FV MC4, use la caja de conexiones MPPT MC4.

  • Fije la base de acero al cargador solar antes de colocarlo en su posición final.

  • Puede consultar las instrucciones de montaje completas en la guía de instalación rápida de la caja de conexiones MPPT Tr o la caja de conexiones MPPT MC4.

4.2. Batería

La alimentación de la batería debe protegerse con un fusible de conformidad con la tabla siguiente.

Tipo de cargador solar

Valor nominal mínimo del fusible de la batería

Valor nominal máximo del fusible de la batería

MPPT 150/70 y 250/70

80 A

100 A

MPPT 150/85 y 250/85

100 A

120 A

MPPT 150/100 y 250/100

120 A

140 A

Aviso

En Canadá, el fusible de la batería debe cumplir la norma C22.2.

Aviso

La instalación de la batería debe realizarse de conformidad con la normativa local de baterías de almacenamiento. En Canadá, esta normativa es la Parte I del Código Eléctrico Canadiense.

Aviso

Use cable de cobre multifilamento flexible para las conexiones de la batería. Véase también el apartado Precauciones de seguridad relativas al cableado.

4.3. Paneles FV

El cargador solar puede usarse con una configuración FV que cumpla estas dos condiciones:

  • La máxima tensión FV del circuito abierto no puede superar los 150 V o 250 V, según el modelo de cargador solar.

  • La tensión FV nominal debe superar al menos en 5 V la tensión de la batería.

El conjunto FV puede estar formado por paneles mono o policristalinos.

Los paneles solares se conectan en serie, en paralelo o en serie/paralelo. En las figuras siguientes puede ver ejemplos de estas configuraciones.

Solar array configurations

Ejemplos de conjuntos solares en serie, en paralelo y en serie/paralelo.

Para calcular el tamaño de la configuración del conjunto FV, puede usar la calculadora de dimensionamiento MPPT. También puede usar una de estas configuraciones de conjunto FV:

Ejemplo de conjunto FV con batería de 24 V y cargador solar de 150 V:

  • Cantidad mínima de celdas en serie: 72 (2 paneles de 12 V en serie o 1 de 24 V).

  • Cantidad recomendada de celdas para lograr la máxima eficiencia del controlador: 144 celdas (4 paneles de 12 V o 2 paneles de 24 V en serie).

  • Máximo: 216 celdas (6 paneles de 12 V o 3 paneles de 24 V en serie).

Ejemplo de conjunto FV con batería de 48 V y cargador solar de 150 V:

  • Cantidad mínima de celdas en serie: 144 (4 paneles de 12 V o 2 paneles de 24 V en serie).

  • Máxima: 216 celdas (6 paneles de 12 V o 3 paneles de 24 V en serie).

Ejemplo de conjunto FV con batería de 48 V y cargador solar de 250 V:

  • Cantidad mínima de celdas en serie: 144 (4 paneles de 12 V o 2 paneles de 24 V en serie).

  • Máxima: 360 celdas (10 paneles de 12 V o 5 paneles de 24 V en serie).

Importante

  • Proporcione un medio para desconectar todos los cables que lleven corriente de una fuente de energía fotovoltaica de todos los demás cables de un edificio u otra estructura.

  • Cuidado: a la hora de calcular el número de paneles que se pueden utilizar en serie, asegúrese de tener en cuenta tanto su tensión de circuito abierto (VOC) como su coeficiente de temperatura. A temperaturas ambiente por debajo de 25 °C, el VOC será mayor.

  • No debe instalarse un interruptor, un disyuntor ni otro dispositivo, ya sea CA o CC, en un conductor con puesta a tierra si la activación de dicho interruptor, disyuntor u otro dispositivo deja dicho conductor desconectado de la tierra mientras el sistema sigue con corriente.

  • No use paneles solares con optimizadores. En el peor de los casos, el uso de optimizadores ocasionará daños irreparables en el cargador solar.

  • Utilice cable de cobre multifilamento flexible para las conexiones de tornillo (modelo Tr). Véase el apartado Precauciones de seguridad relativas al cableado.

  • Para modelos MC4: es posible que se necesiten varios de los pares MC4 del cargador solar para las cadenas de paneles solares en paralelo. Tenga en cuenta que la corriente máxima a través de una conexión MC4 no puede superar los 30 A.

4.4. Puesta a tierra

Puesta a tierra de la batería

El cargador solar puede instalarse en un sistema de puesta a tierra positivo o negativo.

Ponga una sola conexión a tierra, preferentemente cerca de la batería, para evitar problemas con el sistema o bucles de tierra.

Puesta a tierra de los paneles FV

El positivo y el negativo de los paneles FV no deberán tener puesta a tierra.

El marco de los paneles FV debe tener puesta a tierra para reducir el impacto de los rayos.

No conecte el cargador solar a un conjunto FV con conexión a tierra. Solo se permite una conexión a tierra, que debe estar cerca de la batería.

Detección de fallos de la conexión a tierra

El cargador solar no dispone de protección interna contra fallos de puesta a tierra.

El NEC (USA National Electrical Code) requiere el uso de un dispositivo externo de protección contra fallos de puesta a tierra (GFPD).

El negativo eléctrico del sistema deberá conectarse a tierra a través de un GFPD y en un solo punto (y sólo uno).

Aviso

Cuando se indica un fallo de conexión a tierra, puede que los terminales de la batería y los circuitos conectados no estén conectados a tierra y sean peligrosos.

4.5. Descripción de las conexiones

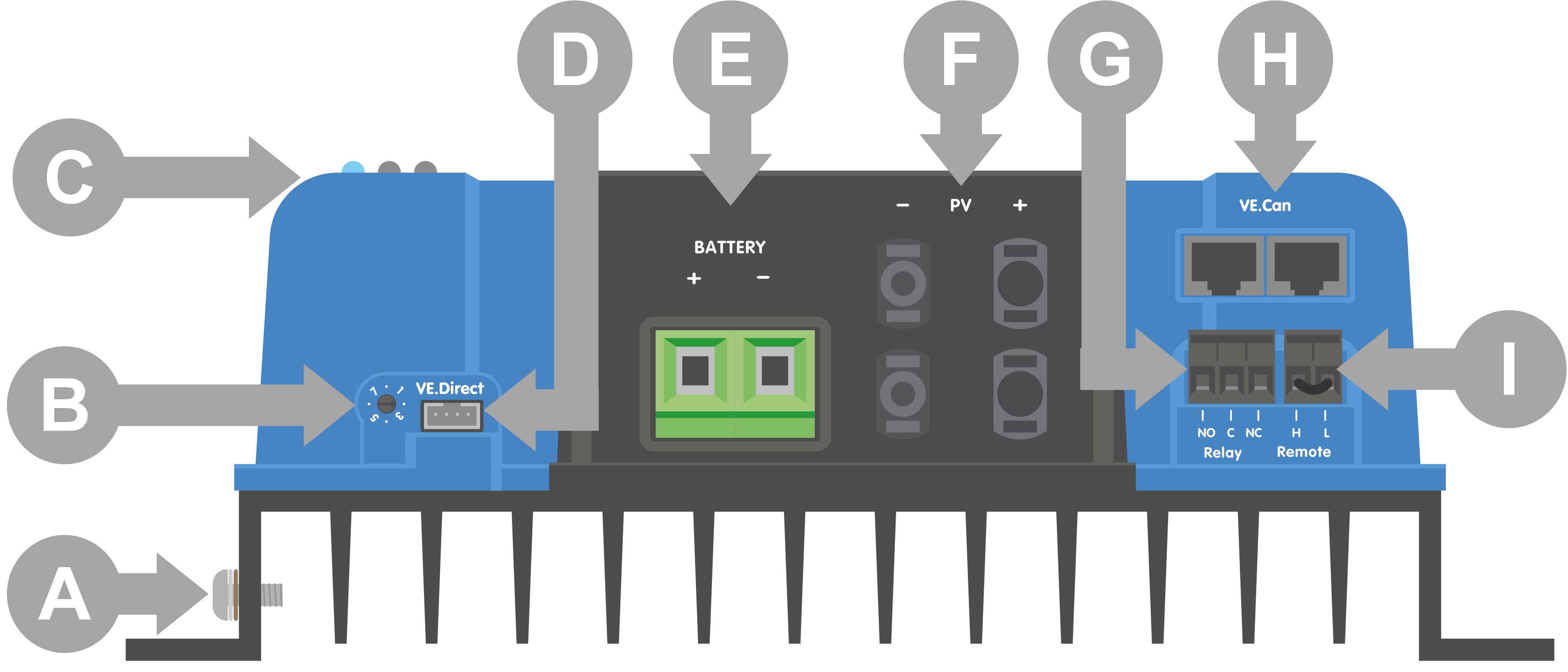

Modelo Tr.

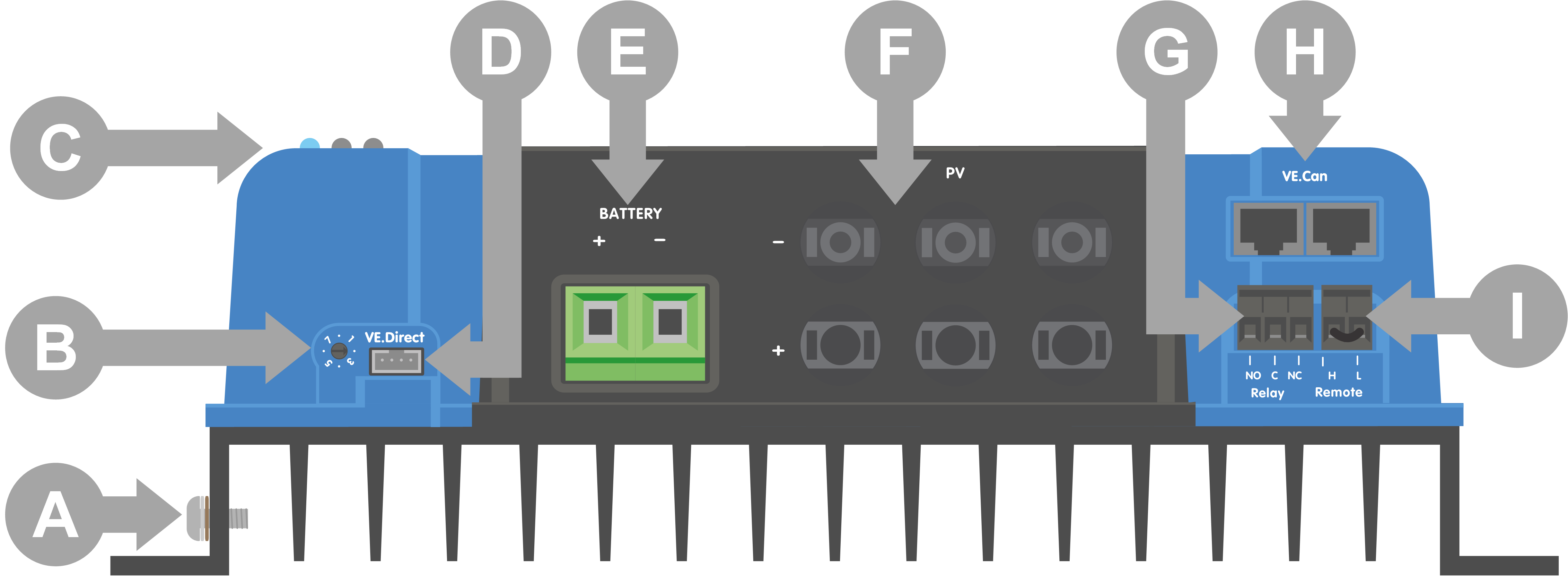

Modelo MC4 70 A.

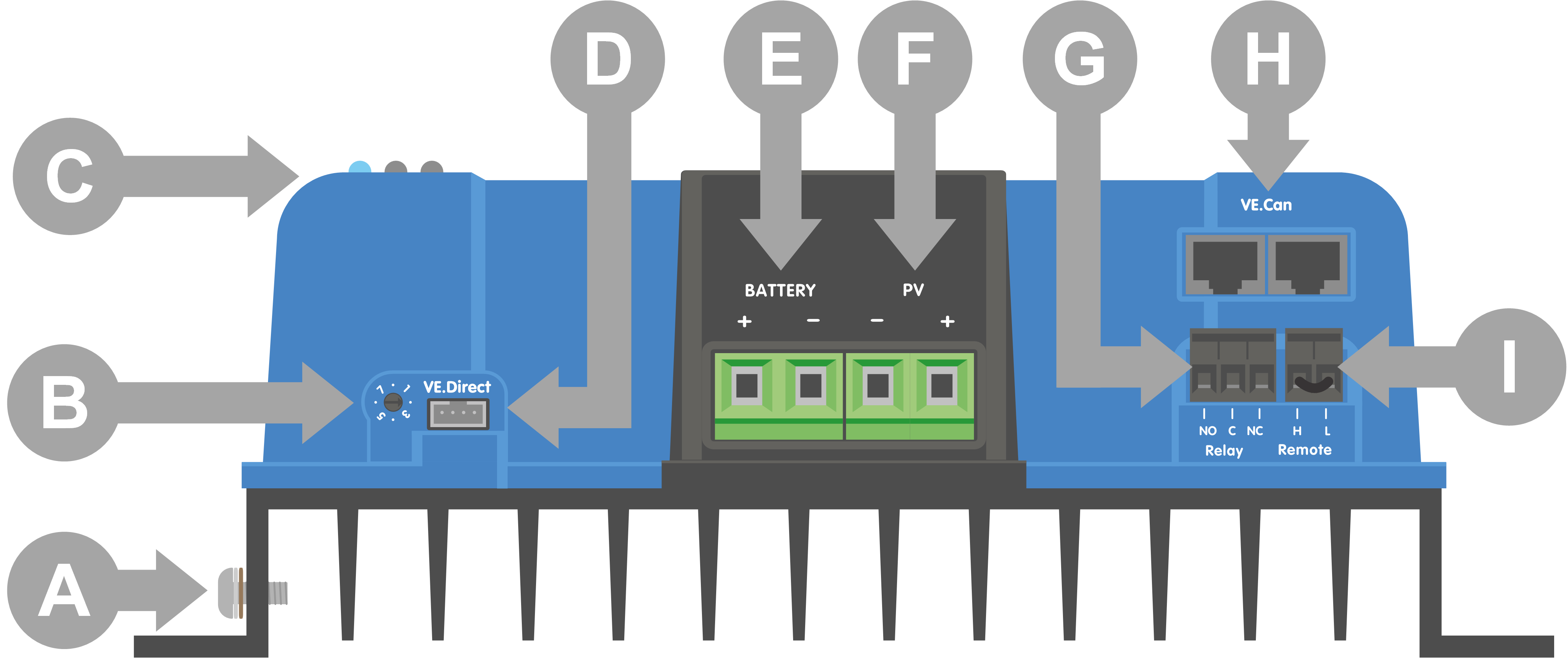

Modelo de 85 A o 100 A.

Identificación

Descripción

A

Conexión de tornillo de tierra.

B

Interruptor giratorio.

C

LED.

D

Toma VE.Direct.

E

Terminales de tornillo de la batería.

F

Terminales de tornillo FV.

G

Terminales de tornillo del relé.

H

Tomas VE.Can.

I

Terminales on/off remotos.

4.6. Conexiones eléctricas

Aviso

ADVERTENCIA: Compruebe la polaridad antes de conectar la batería y la tensión FV.

ADVERTENCIA: Siga el procedimiento de instalación correcto tal y como se describe en este capítulo.

IMPORTANTE: Apriete las conexiones de la batería y las conexiones de la FV a 2.4Nm.

Orden para realizar las conexiones eléctricas:

  1. Conecte la batería: deje que el cargador solar identifique automáticamente la tensiones del sistema (espere 10 segundos).

  2. Se recomienda verificar la tensiones del sistema: utilice VictronConnect o un sistema de control externo.

  3. Conecte el FV.

  4. Realice las demás conexiones pertinentes: por ejemplo, el conector on/off remoto, el conector del relé programable, el puerto VE.Can o el puerto VE.Direct.

Es necesario seguir el orden de conexión correcto para que la detección automática de la tensión del sistema se lleve a cabo correctamente. Solo se puede conectar el FV en primer lugar cuando la tensión del sistema se configura manualmente, antes de conectar la batería. Si no se sigue el procedimiento correcto se podría inutilizar o dañar el cargador y/o la instalación.

La siguiente figura muestra cómo se hacen las conexiones eléctricas básicas:


Identificación

Descripción

A

Cargador solar, a la izquierda el modelo Tr y a la derecha el modelo MC4.

B

Batería o bancada de baterías, plomo-ácido o litio.

C

Panel solar o conjunto de paneles solares.

D

Cargas CC.


Fusible CC.

4.7. Puertos VE.Can

Los dos puertos VE.Can RJ45 pueden usarse para la comunicación entre varios productos Victron equipados con VE.Can.

Se puede “conectar en cadena” un máximo de 25 dispositivos con cables RJ45 UTP (no incluidos).

El primer y el último dispositivo de la cadena han de tener un terminador VE.Can RJ45 (no incluidos).

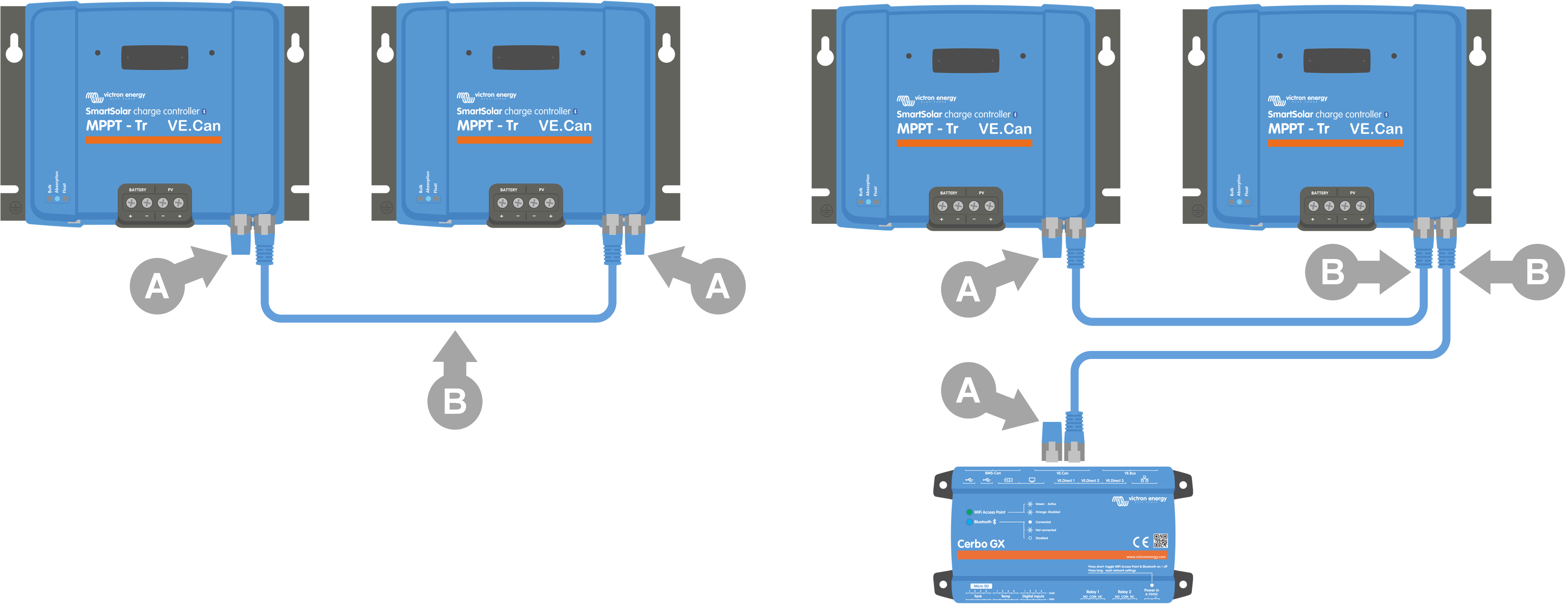

A continuación se muestra un ejemplo de conexión:

MPPT_VE_Can_-_VE_Can_connection.svg

A: Terminador VE.Can - B: Cable RJ45 UTP.

Izquierda: Varios cargadores solares conectados juntos para carga sincronizada.

Derecha: Varios cargadores solares conectados a un dispositivo GX para carga sincronizada y monitorización.

La línea VE.Can V+ se conecta al positivo de la batería y la línea V- se conecta al negativo de la batería y al negativo FV. Esto significa que cualquier equipo conectado a VE.Can será una carga permanente de la batería.

El VE.Can bus carece de aislamiento galvánico. Para sistemas con conexión a tierra positiva, se necesita un módulo de aislamiento CAN separado (no suministrado por Victron).

Especificaciones técnicas del VE.Can bus

Tensión de alimentación (V+ alimentación):

9 - 70 VCC

Máxima corriente de suministro:

500 mA

Velocidad de datos:

250 kbps CANH/CANL

tolerancia de tensión:

+/-70 VCC

4.8. Instale la pantalla opcional SmartSolar Control:

Para instalar la pantalla opcional SmartSolar Control haga lo siguiente:

  1. Retire los dos tornillos de la cubierta de plástico. Guarde los tornillos porque volverá a necesitarlos para fijar la pantalla.

  2. Retire la cubierta de plástico. Ahora se puede ver el terminal de la pantalla.

  3. Retire los dos tapones de plástico de los lados del enchufe de la pantalla.

  4. Retire la tira de papel de la cinta de doble cara de la parte trasera de la pantalla.

  5. Introduzca la pantalla en el enchufe y asegúrese de que queda bien colocada.

  6. Fije la pantalla con los dos tornillos usados para la cubierta de plástico.

Installing a SmartSolar Control display

Cómo y cuándo conectar la pantalla SmartSolar Control

Para más información, véase el Manual de la pantalla SmartSolar ControlManual de la pantalla SmartSolar Control

Sugerencia

La pantalla se puede conectar en caliente, esto quiere decir que la pantalla puede enchufarse o retirarse mientras el cargador solar está en funcionamiento.

4.9. Conecte la pantalla MPPT Control

Conecte la pantalla MPPT Control (opcional) al puerto VE.Direct del cargador solar con un cable VE.Direct.

El cable VE.Direct está disponible en varias longitudes y no está incluido con la pantalla MPPT Control. Tenga en cuenta que el cable VE.Direct no se puede alargar, la longitud máxima no puede superar los 10 metros.

Para más información, consulte el manual del MPPT Control..


Conecte la pantalla al cargador solar con el cable VE.Direct.
