4. Installation
Fysisk installation:
Installera Filax på en torr och väl ventilerad plats.
Montera Filax genom att använda de fyra hålen i höljets bas.
Öppna eller stäng höljet genom att ta bort de fyra skruvarna högst upp på höljeslocket.
Elektrisk installation
Observera
Säkerhetsföreskrifter vid elektrisk installation:
Säkerställ att alla AC-strömkällor är avstängda eller har kopplats bort under installationen.
Kablarna för AC-ingång och AC-utgång måste skyddas med säkringar eller miniatyrkretsbrytare (MCB) som är lämpliga för det tillämpade kabeltvärsnittet.
Säkerställ att både prioriterings- och den alternativa AC-ingången är skyddade mot strömnivåer högre än 16 A.
Externa jordläckagebrytare (RCD eller RCCB) måste integreras i Filax elsystem.
Anslut prioriterings-AC-källan till PRIORITY: L, N och PE-terminaler.
Anslut den alternativa AC-källan till ALTERNATE: L, N och PE-terminaler.
Säkerställ att både prioriterings- och den alternativa AC-ingången är skyddade mot strömnivåer högre än 16 A.
Anslut AC-belastningen till OUTPUT: L, N och PE-terminaler.
 |
Elektriska kopplingar
Konfigurering

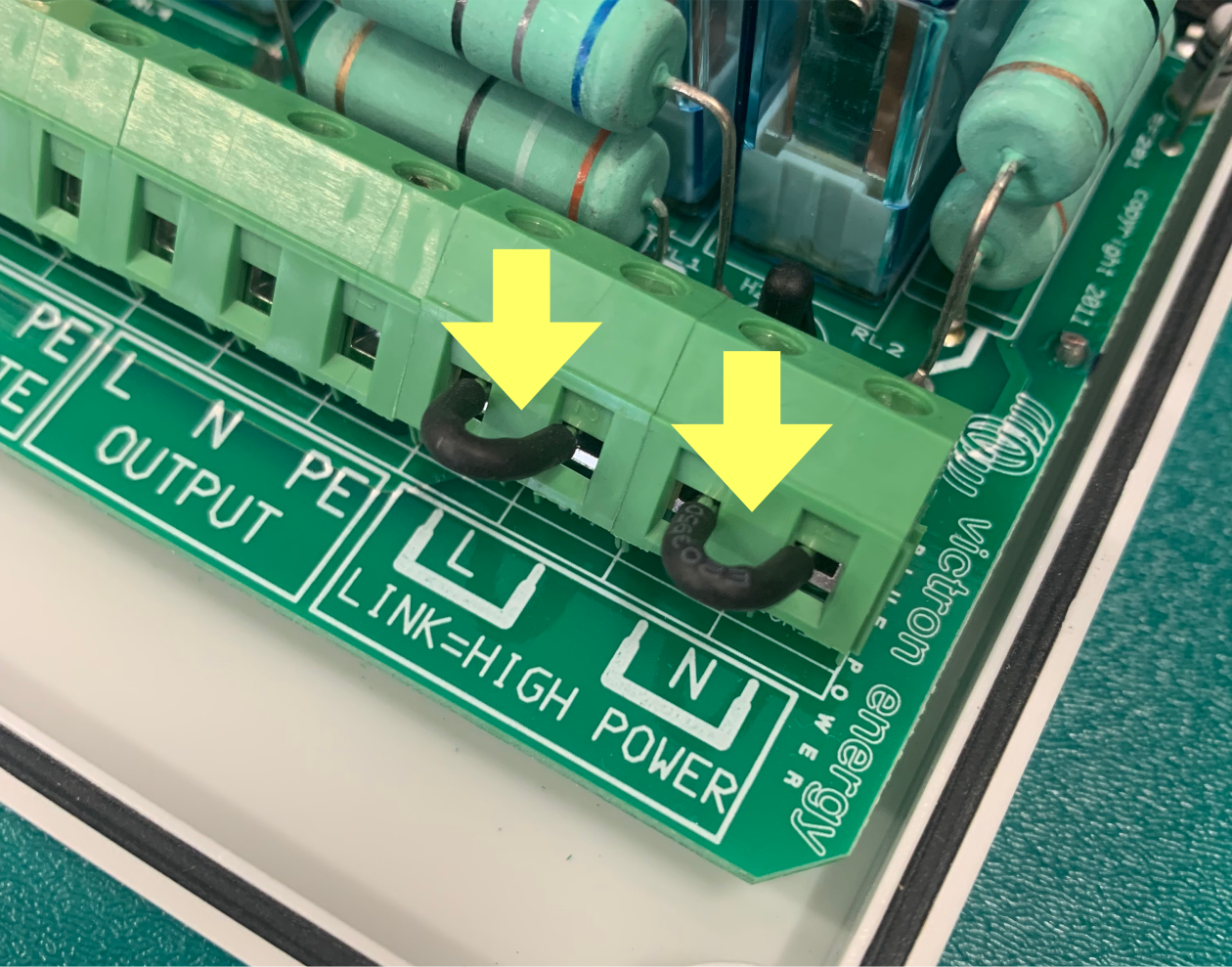

Kabellänkar:
Om AC-belastningen är lägre än 850 W, ta bort LINK+HIGH POWER: L och N-kabellänkar.
Om AC-belastningen är mer än 850 W, behåll LINK+HIGH POWER: L och N-kabellänkarna på plats.
 |
Ta bort båda länkarna om belastningen är lägre än 850 W.

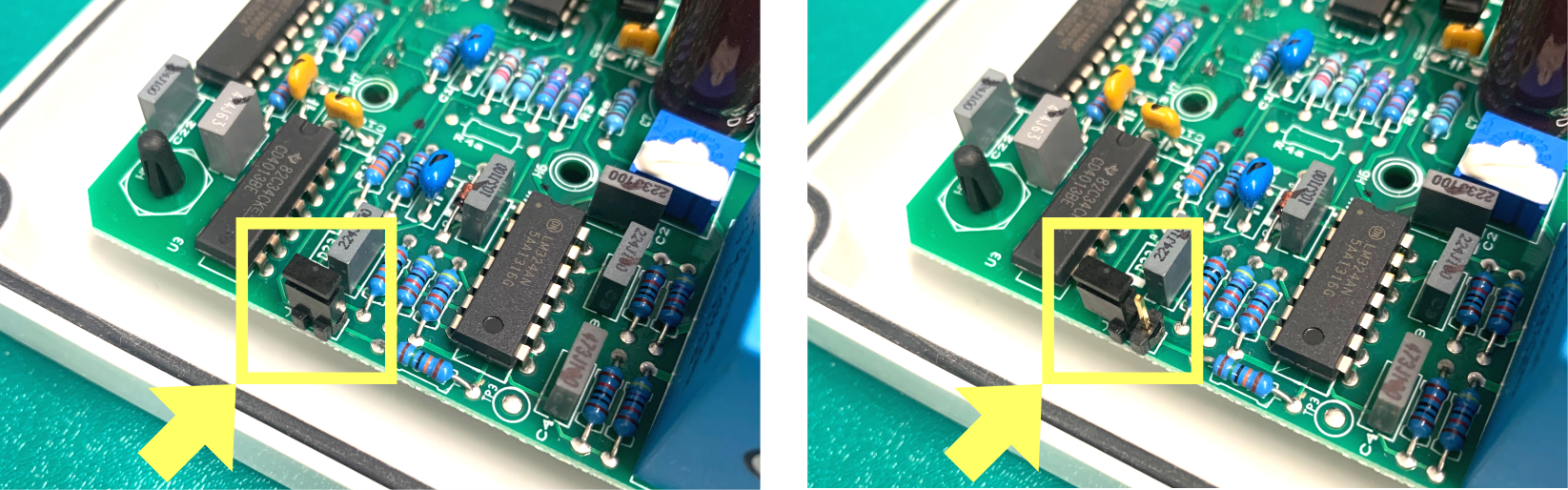

Frekvensjumper:
Om installationsfrekvensen är 50 Hz, ta bort frekvensjumpern, eller placera den på endast ett av stiften (detta är en standard inställning).
Om installationsfrekvensen är 60 Hz, placera jumpern på båda stiften.
 | |
Bygling placerad = 60 Hz | Bygling inte placerad = 50 Hz |
