Isolation Transformer

3. Installatie

In deze sectie:

3.1. Wat zit er in de doos

De scheidingstransformator wordt geleverd met de volgende items:

Omschrijving

1x korte gele/groene overbruggingsdraad met contra 6,35 mm steekverbindingen, gebruikt om AC-uitgang Nul (N) naar aarde (PE) verbinding te maken.

1x lange gele/groene draad met oogaansluitklemmen, gebruikt voor aarding van de behuizing.

1x lange gele/groene overbruggingsdraad met contra 6,35 mm steekverbindingen, gebruikt om AC-ingangsaarding (PE) te verbinden met AC-uitgangsaarding (PE) wanneer het vaartuig uit het water is voor onderhoud of winteropslag.

1x ophangbeugel, gebruikt voor het monteren van de scheidingstransformator in een vaartuig.

1x scheidingstransformator.

4x korte zwarte overbruggingsdraden met 6,35 mm contra steekverbindingen, gebruikt voor AC-instelling.

7x montageschroeven

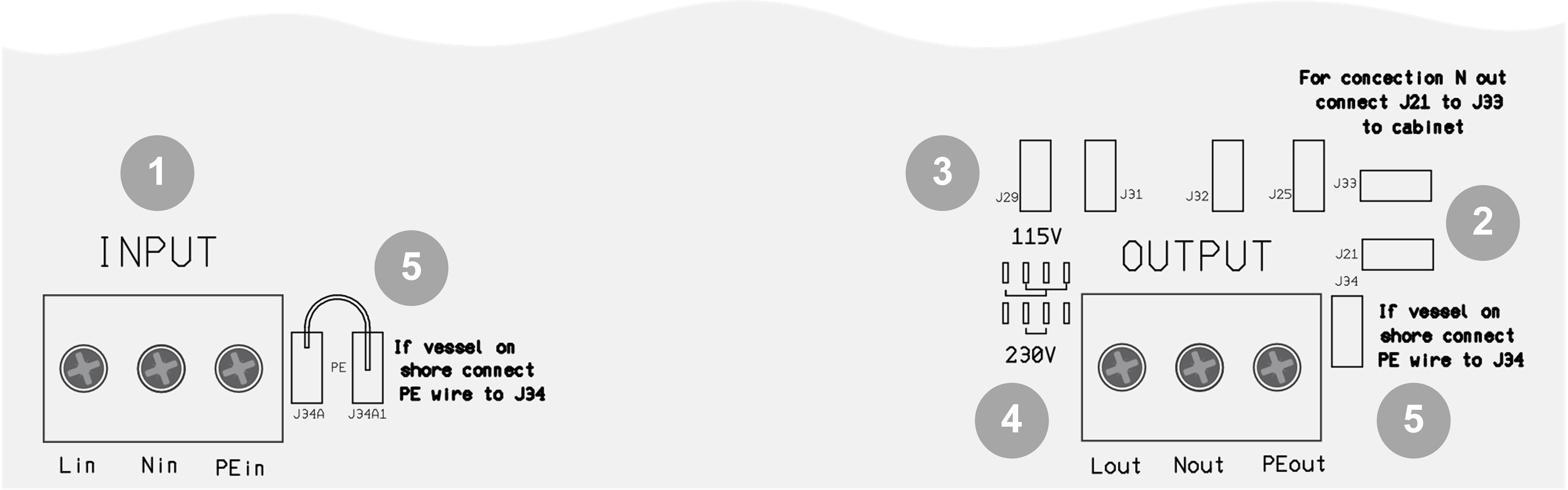

3.2. Overzicht aansluitingen


ID

Omschrijving

1

AC-ingang schroefaansluitklemmen (walvoeding):

Fase (L in) nul (N in) en aarding (PE in).

2

Mannelijke steekaansluitklemmen om een AC-uitgang nul naar aarding verbinding te maken voor een juiste werking van een aardlekschakelaar in de AC-uitgang:

Verbind J33 met J21.

3

Mennelijke steekaansluitklemmen om de AC-uitgangsspanning in te stellen:

Voor 115 V, verbind J29 met J32 en verbind J31 met J25.

Voor 230 V, verbind J31 met J32.

4

AC-uitgang schroefaansluitklem (AC-belastingen of AC-installatie):

Fase (L uit) nul (N uit) en aarding (PE uit).

5

Mannelijke steekaansluitklemmen om aarding van AC-ingang te overbruggen naar aarding van AC-uitgang wanneer het vaartuig uit het water is:

Verbind J34A met J34.

3.3. Instelling AC-uitgang

De AC-uitgang moet ingesteld worden voor 115 of 230 V gebruik. Dit wordt gedaan door mannelijk steekaansluitklemmen te verbinden via de zwarte verbindingsdraden (inbegrepen). Deze aansluitklemmen zijn te vinden boven de AC-uitgang aansluiting.

Spanning AC-uitgang

Verbind verbindingsdraad tussen

Aansluitingen

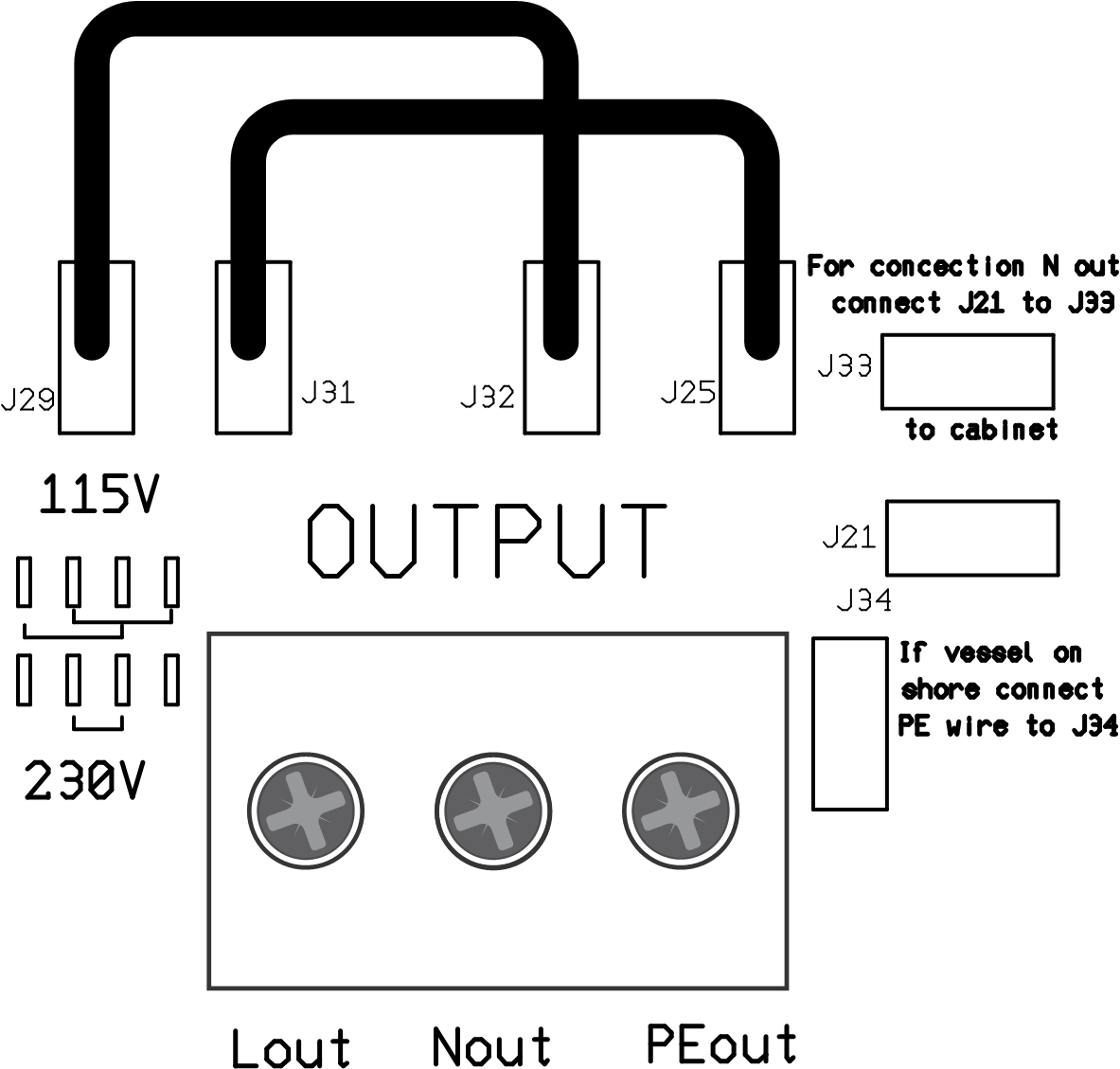

115 V

J29 en J32

J31 en J25

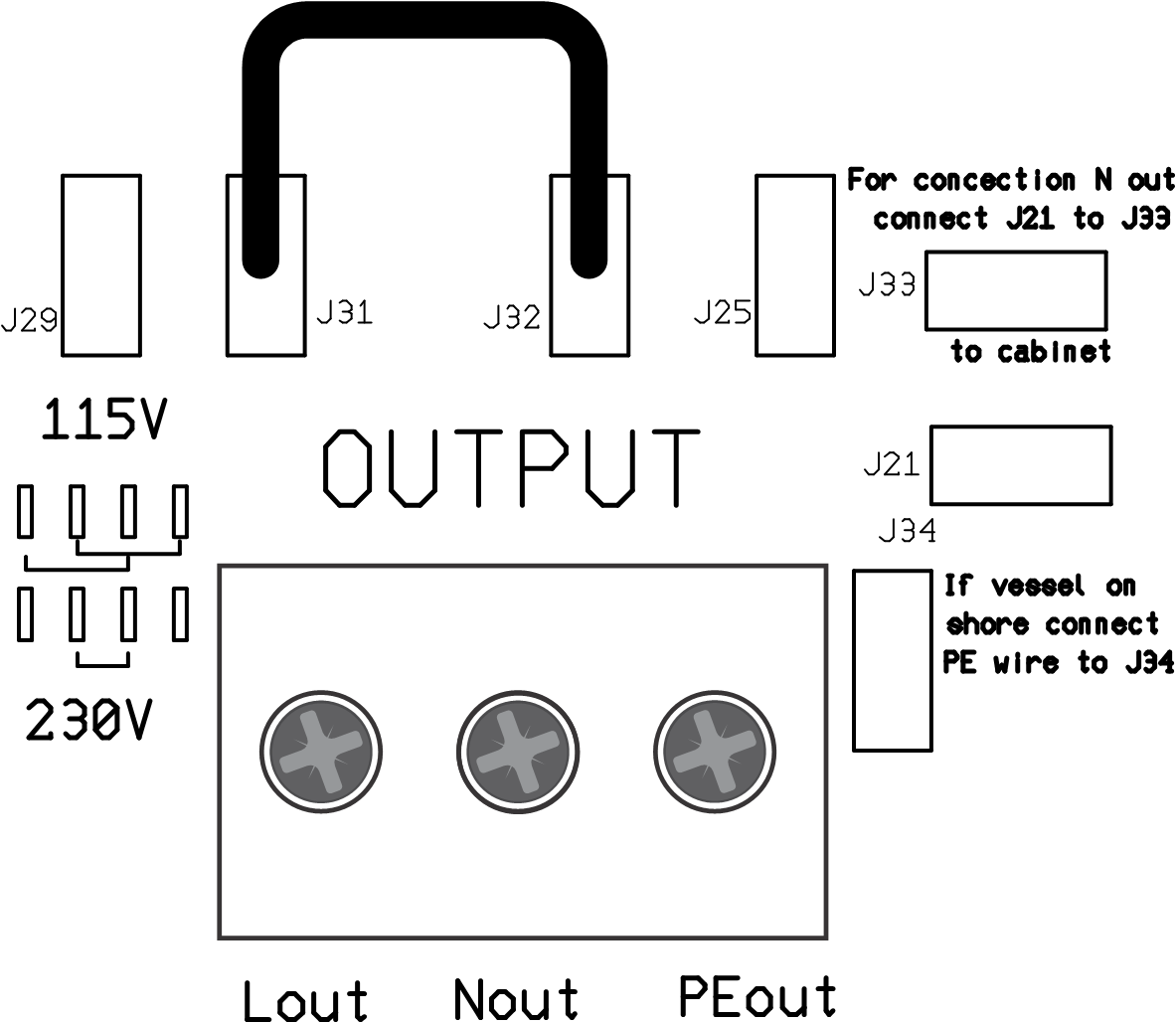

230 V

J31 en J32


3.4. AC-ingang en AC-uitgang verbinden

Waarschuwing

Gevaar voor schokken. Werk niet aan de scheidingstransformator of het elektrische systeem wanneer dit nog steeds verbonden is met een elektrische voedingsbron.

Aansluiting volgorde

  1. Steek op de volgende manier de AC-kabels door de wartels aan de onderzijde van de behuizing:

    1. Steek de AC-ingang (walvoeding) kabel door de wartel aan de linkerkant.

    2. Steek de AC-uitgang (AC-belastingen) kabel door de wartel aan de rechterkant.

  2. Verbind op de volgende manier de AC-ingangkabel met INPUT aansluitklemmenblok:

    1. Verbind de aardingsdraad met de PE-aansluitklem.

    2. Verbind de nul draad met de N-aansluitklem.

    3. Verbind de fasedraad met de L-aansluitklem.

  3. Verbind op de volgende manier de AC-uitgangkabel met OUTPUT aansluitklemmenblok:

    1. Verbind de aardingsdraad met de PE-aansluitklem.

    2. Verbind de nul draad met de N-aansluitklem.

    3. Verbind de fasedraad met de L-aansluitklem.

  4. Verbind op de volgende manier de behuizing met de aarding (= alle metalen onderdelen in het vaartuig):

    1. Verbind de M6-bout onder de behuizing met de vaartuigaarding. Raadpleeg de onderstaande tekening voor de locatie van de chassis-aardingsbout.

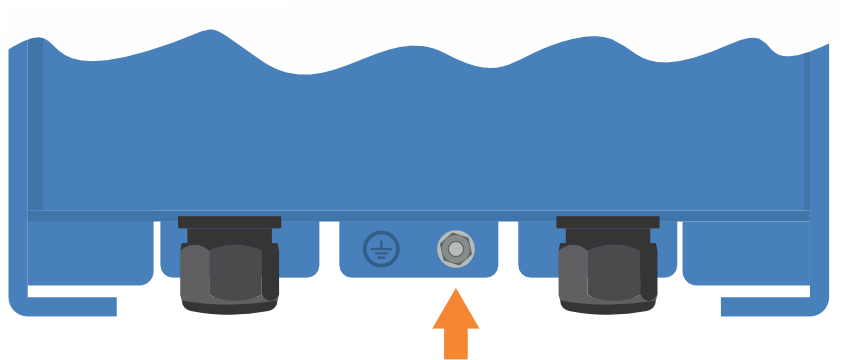

Locatie van de chassis-aardingsbout.

3.5. Vereisten kabeldoorsnede

Gebruik de volgende minimale kabeldoorsnedes:

Vermogen scheidingstransformator

Spanning

Metric

AWG

4500 W

115 V

6 mm²

AWG 10

4500 W

230 V

4 mm²

AWG 11

3.6. Bedradingsvoorbeeld

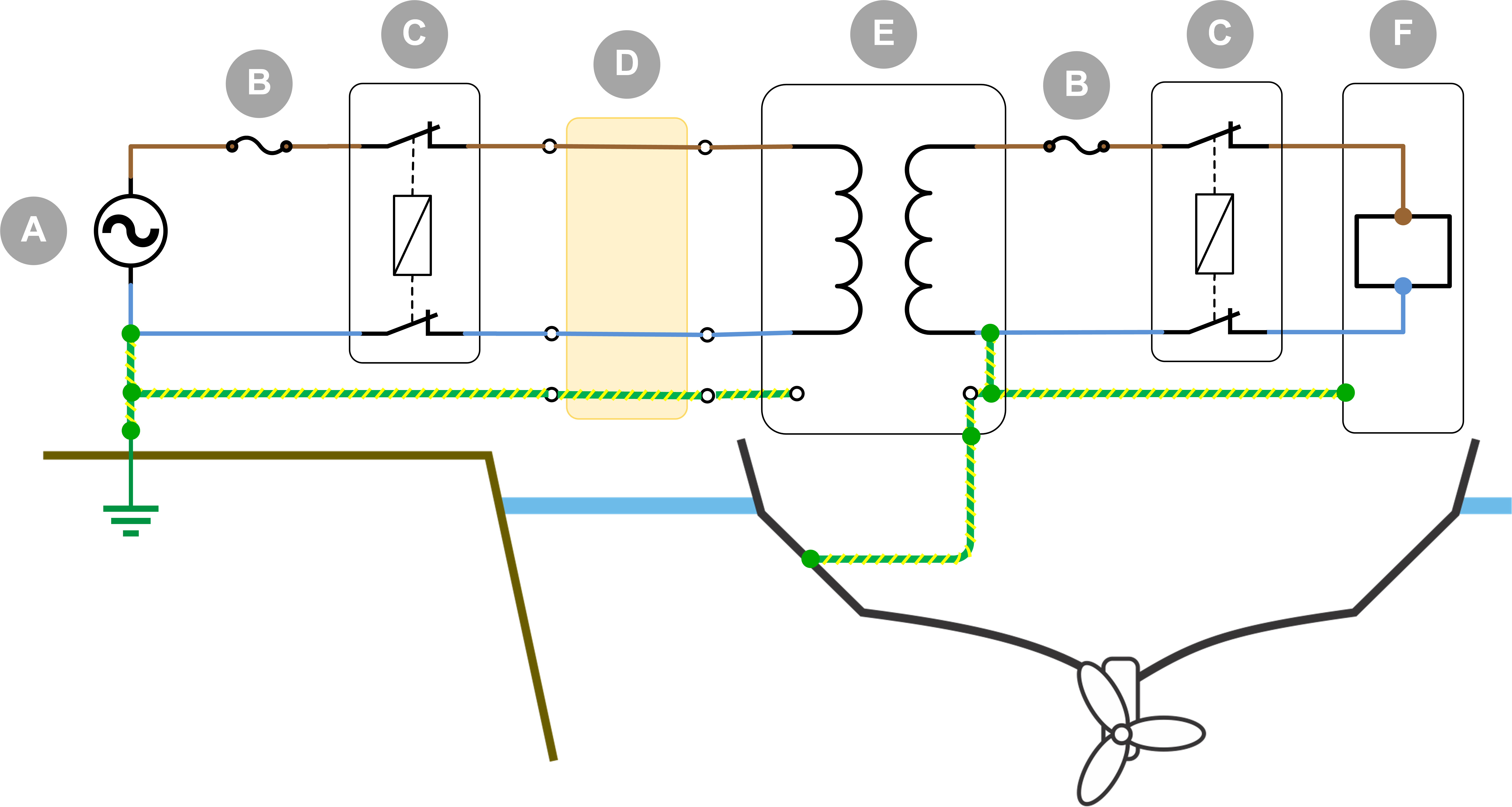

Bedradingsvoorbeeld scheidingstransformator geïnstalleerd op een vaartuig, verbonden aan walvoeding.

ID

Omschrijving

A

Walvoeding

B

Zekering.

C

Aardlekschakelaar.

D

Walkabel.

E

Scheidingstransformator.

F

AC-belastingen.

3.7. Ingangs- en uitgangsaarding koppelen wanneer het vaartuig uit het water is.

Om veiligheidsredenen moet, wanneer het vaartuig uit het water is (op het land) tijdens de winter of voor onderhoud, de aardingsgeleider (PE) van het vaartuig rechtstreeks verbonden zijn met de aardingsgeleider van de walvoeding (PE).

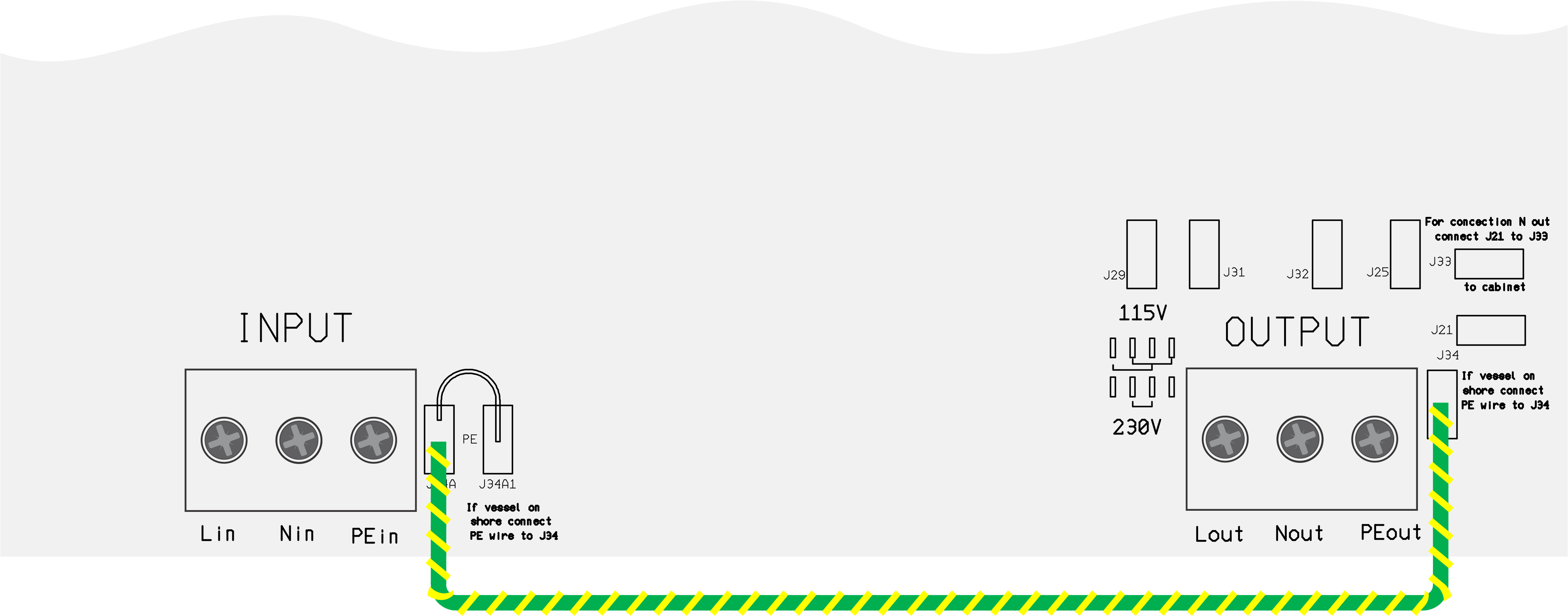

Dit kan bereikt worden binnen de scheidingstransformator door de gele/groene verbindingsdraad (inbegrepen) te verbinden tussen mannelijke steekaansluitklemmen J34A en J34, zoals onderaan aangegeven.


Aarding AC-ingang is verbonden met aarding AC-uitgang wanneer het vaartuig uit het water (op het land) is tijdens de winter of voor onderhoud.
