3. Installation
3.1. Lieferumfang
Der Trenntransformator wird mit den folgenden Teilen geliefert:
Beschreibung |
|---|
1 x Aufhängevorrichtung für die Montage des Trenntransformators in einem Schiff. |
1 x kurzer gelb/grüner Schaltdraht mit 6,35 mm-Anschlussbuchsen, um den Ausgang des Wechselstromausgangs mit dem Nullleiter (N) und der Erdung (PE) zu verbinden. |
1 x langer gelb/grüner Schaltdraht mit 6,35 mm-Anschlussbuchsen zur Verbindung der Wechselstromeingangserdung (PE) mit der Wechselstromausgangserdung (PE), wenn sich das Schiff zur Wartung oder Überwinterung nicht im Wasser befindet. |
1 x langes gelb/grünes Kabel mit Ösenklemmen für die Gehäuseerdung (nicht im Lieferumfang des 2000 W-Modells enthalten). |
1 x Trenntransformator. |
4 x kurze schwarze Schaltdrähte mit 6,35 mm-Anschlussbuchsen, die für die Wechselstromkonfiguration verwendet werden. |
7 x Befestigungsschrauben |

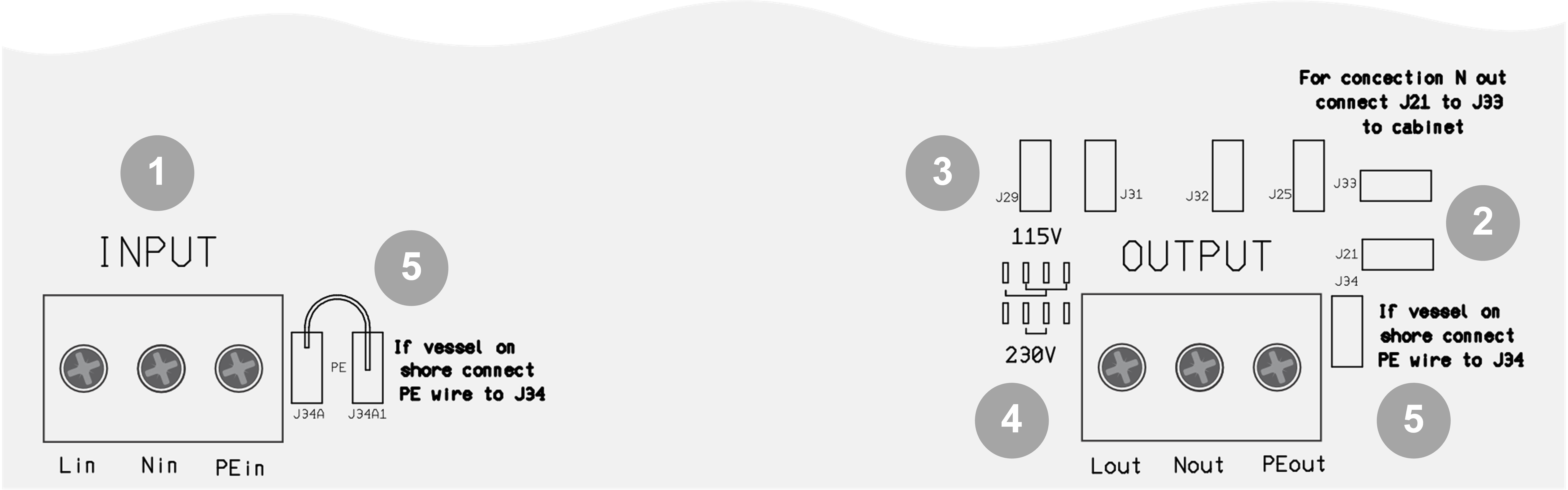

3.2. Übersicht Anschlüsse
ID | Beschreibung |
|---|---|
1 | Schraubklemmen für den Wechselstromeingang (Landstrom): Phase (Lin), Nullleiter (Nin) und Erdung (PEin). |
2 | Anschlussklemmen zur Herstellung einer Verbindung zwischen dem Nullleiter und der Erdung des Wechselstromausgangs für einen korrekten Betrieb eines FI-Schutzschalters am Wechselstromausgang: Verbinden Sie J33 mit J21. |
3 | Anschlussklemmen für die Konfiguration der Wechselstromausgangsspannung: Bei 115 V verbinden Sie J29 mit J32 und J31 mit J25. Bei 230 V verbinden Sie J31 mit J32. |
4 | Wechselstromausgangsschraubklemme (Wechselstromlasten oder Wechselstrominstallation): Phase (Lout), Nullleiter (Nout) und Erdung (PEout). |
5 | Anschlussklemmen zur Überbrückung der Wechselstromeingangserdung mit der Wechselstromausgangserdung, wenn sich das Schiff nicht im Wasser befindet: Verbinden Sie J34A mit J34. |
3.3. Konfiguration des Wechselstromausgangs

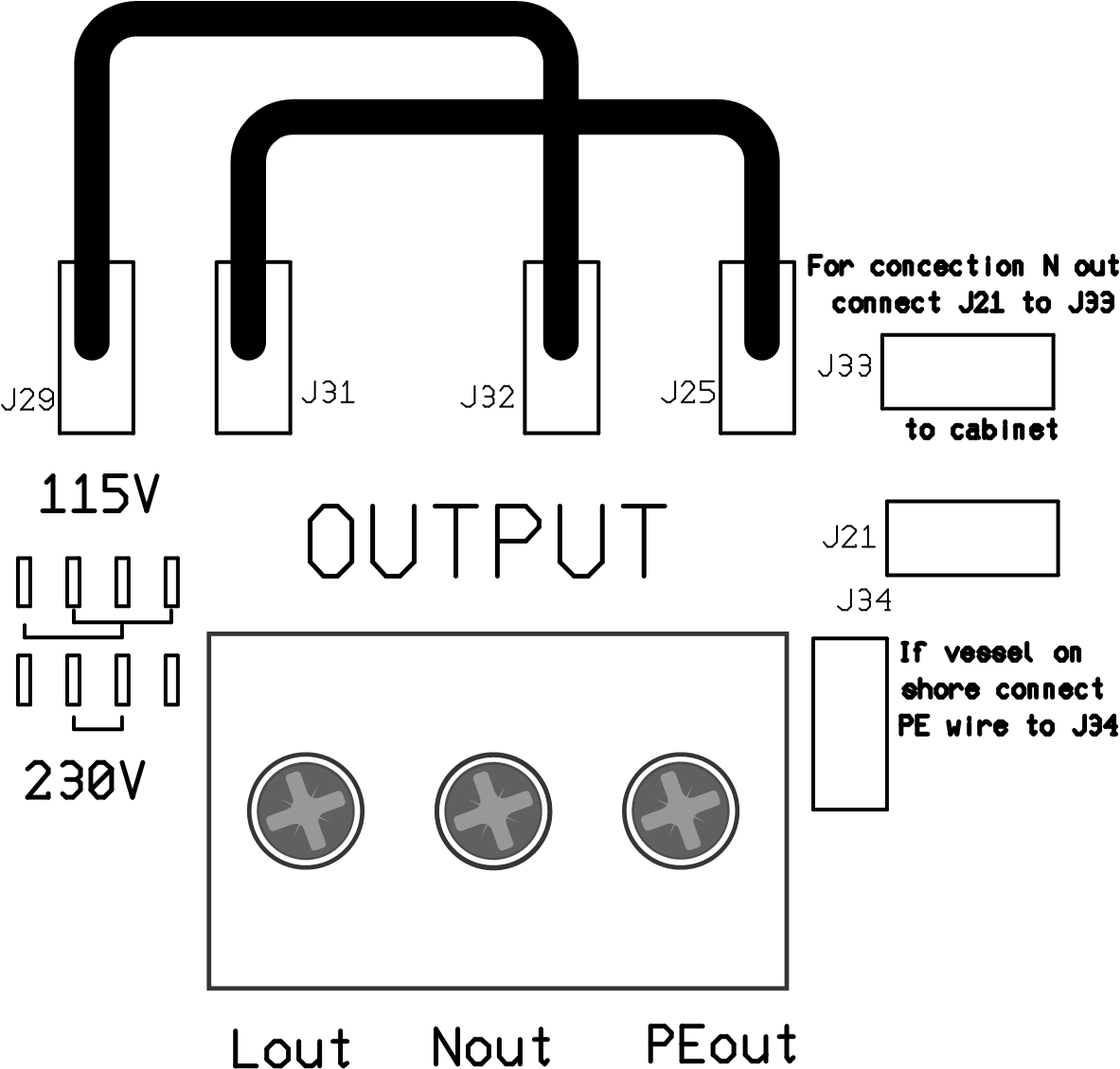

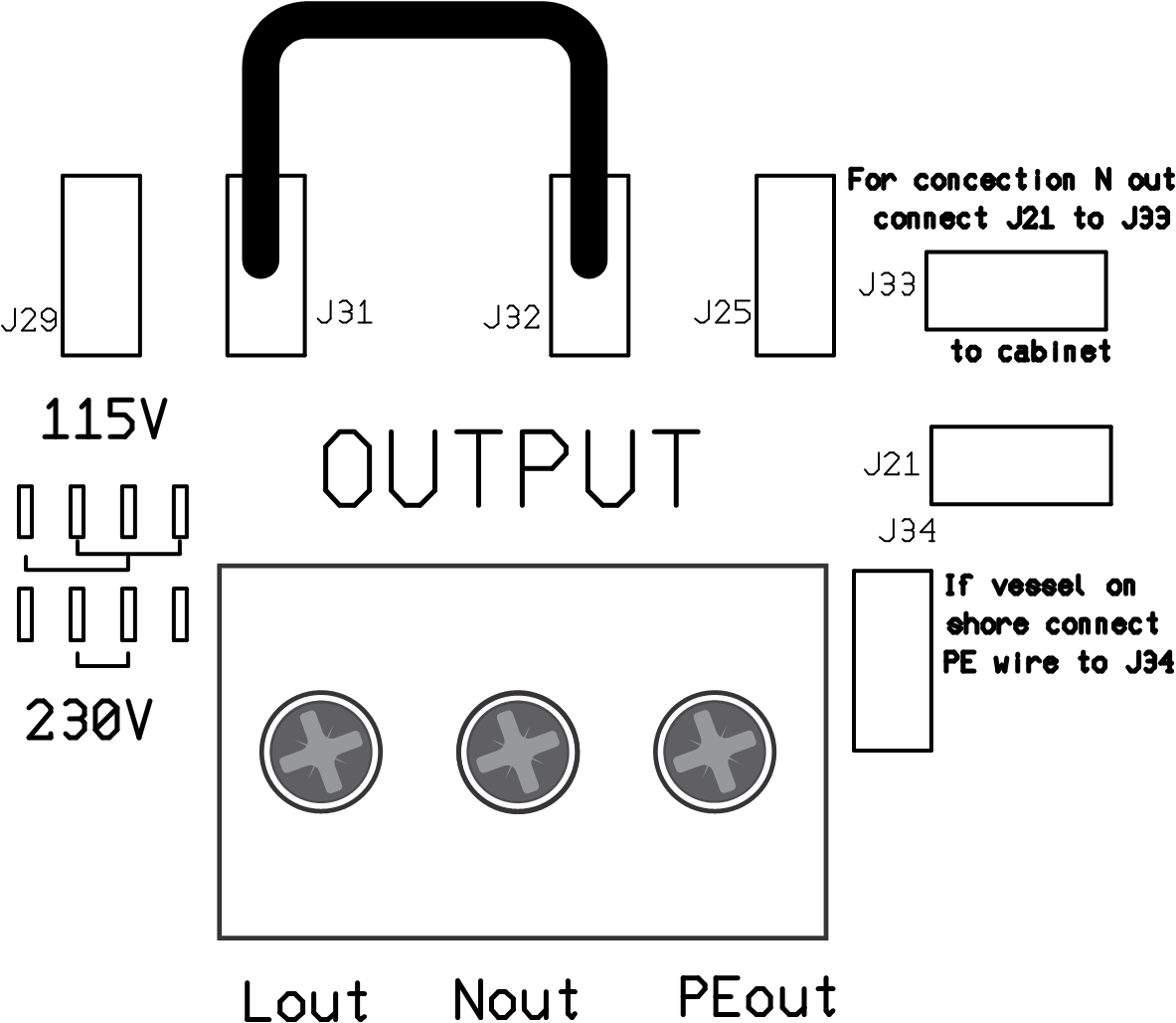

Der Wechselstromausgang muss für die Verwendung von 115 oder 230 V konfiguriert werden. Verbinden Sie dazu die Anschlussklemmen mit den schwarzen Schaltdrähten (im Lieferumfang enthalten). Diese Klemmen befinden sich oberhalb der Anschlussbuchse für den Wechselstromausgang.
AC-Ausgangsspannung | Verbinden Sie das Schaltkabel zwischen | Anschlüsse | |
|---|---|---|---|
115 V | J29 und J32 J31 und J25 |
| |
230 V | J31 und J32 |
|
3.4. Anschluss von Wechselstromeingang und Wechselstromausgang
Warnung
Gefahr von Stromschlägen. Arbeiten Sie nicht am Trenntransformator oder an der elektrischen Anlage, wenn diese noch an eine Stromquelle angeschlossen ist.
Anschlussfolge:
Führen Sie die Wechselstromkabel auf folgende Weise durch die Kabelverschraubungen an der Unterseite des Schranks:
Führen Sie das Wechselstromeingangskabel (Landstrom) durch die Kabelverschraubung an der linken Seite.
Führen Sie das Kabel des Wechselstromausgangs (Wechselstromlasten) durch die Kabelverschraubung auf der rechten Seite.
Schließen Sie das Wechselstromeingangskabel auf folgende Weise an die Anschlussklemme INPUT an:
Schließen Sie den Erdungsdraht an die Klemme PE an.
Schließen Sie den Nullleiter an die Klemme N an.
Schließen Sie das Phasenkabel an die Klemme L an.
Schließen Sie das Wechselstromausgangskabel auf folgende Weise an die Anschlussklemme OUTPUT an:
Schließen Sie den Erdungsdraht an die Klemme PE an.
Schließen Sie den Nullleiter an die Klemme N an.
Schließen Sie das Phasenkabel an die Klemme L an.
Verbinden Sie das Gehäuse auf folgende Weise mit der Erdung (=alle Metallteile des Schiffes):
Schließen Sie die M6-Schraube unterhalb des Gehäuses an die Schiffserdung an. Die Position der Erdungsschraube des Gehäuses entnehmen Sie bitte der folgenden Zeichnung.

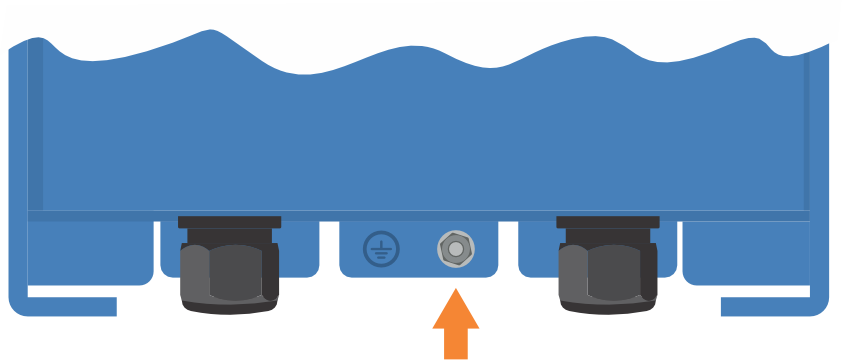

Position der Erdungsschraube des Gehäuses.
3.5. Anforderungen an den Kabelquerschnitt
Verwenden Sie die folgenden minimalen Kabelquerschnitte:
Nennleistung des Trenntransformators | Spannung | Metrik | AWG |
|---|---|---|---|
4500 W | 115 V | 6 mm² | AWG 10 |
4500 W | 230 V | 4 mm² | AWG 11 |
3.6. Verkabelungsbeispiel

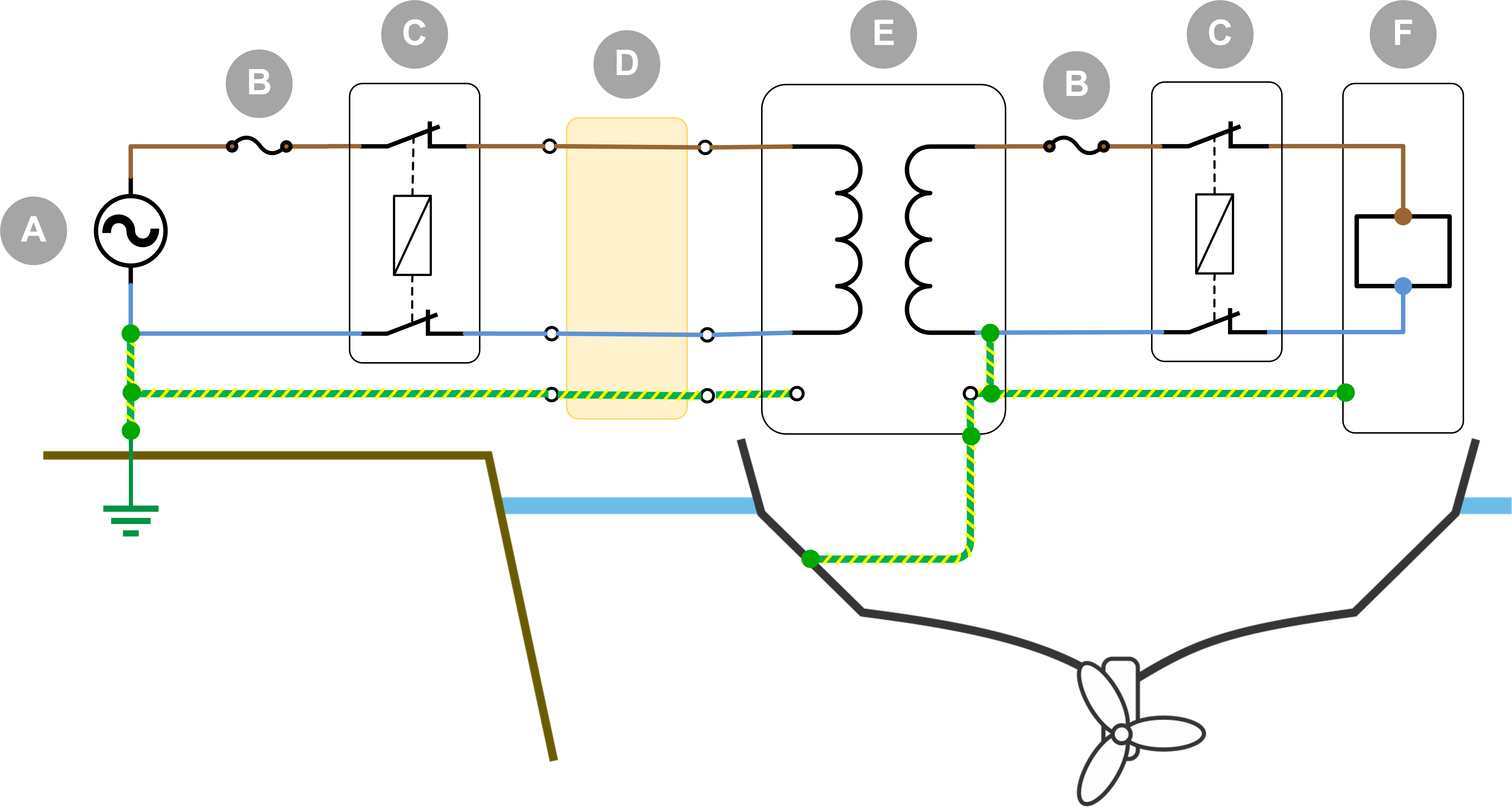

Verkabelungsbeispiel für einen auf einem Schiff installierten Trenntransformator, der an Landstrom angeschlossen ist.
ID | Beschreibung |
|---|---|
A | Landstrom. |
B | Stromkreisunterbrecher. |
C | FI-Schutzschalter. |
D | Landanschlusskabel. |
E | Trenntransformator. |
F | Wechselstromlasten. |
3.7. Verbindung von Eingang und Ausgang zur Erdung, wenn sich das Schiff nicht im Wasser befindet.
Wenn sich das Schiff im Winter oder zu Wartungszwecken nicht im Wasser (an Land) befindet, muss aus Sicherheitsgründen der Schiffserdungsleiter (PE) direkt mit dem Landstromerdungsleiter (PE) verbunden werden.

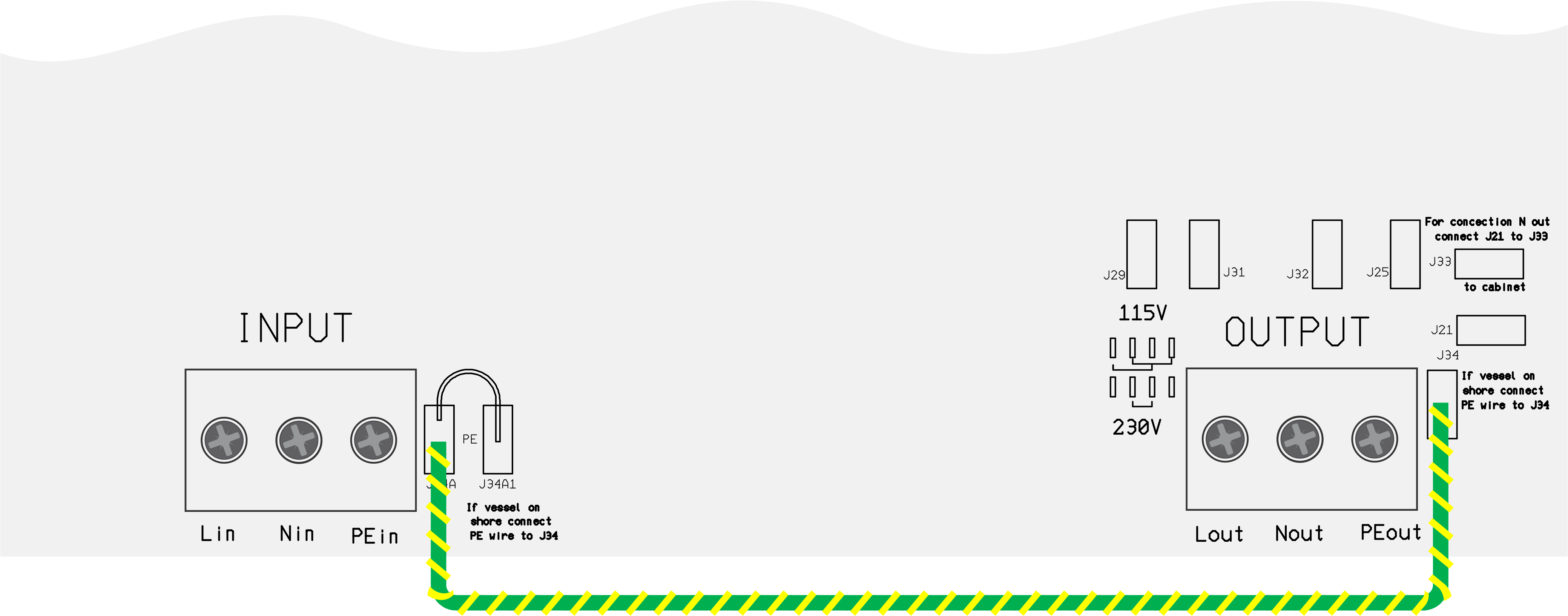

Dazu verbinden Sie den gelb/grünen Schaltdraht (im Lieferumfang enthalten) im Inneren des Trenntransformators zwischen den Anschlussklemmen J34A und J34, wie unten dargestellt.
Die Wechselstromeingangserdung ist mit der Wechselstromausgangserdung verbunden, wenn sich das Schiff im Winter oder zur Wartung nicht im Wasser (an Land) befindet.
