7.1. Огляд з’єднань
 |
[en] Connections 2k5 model
 |

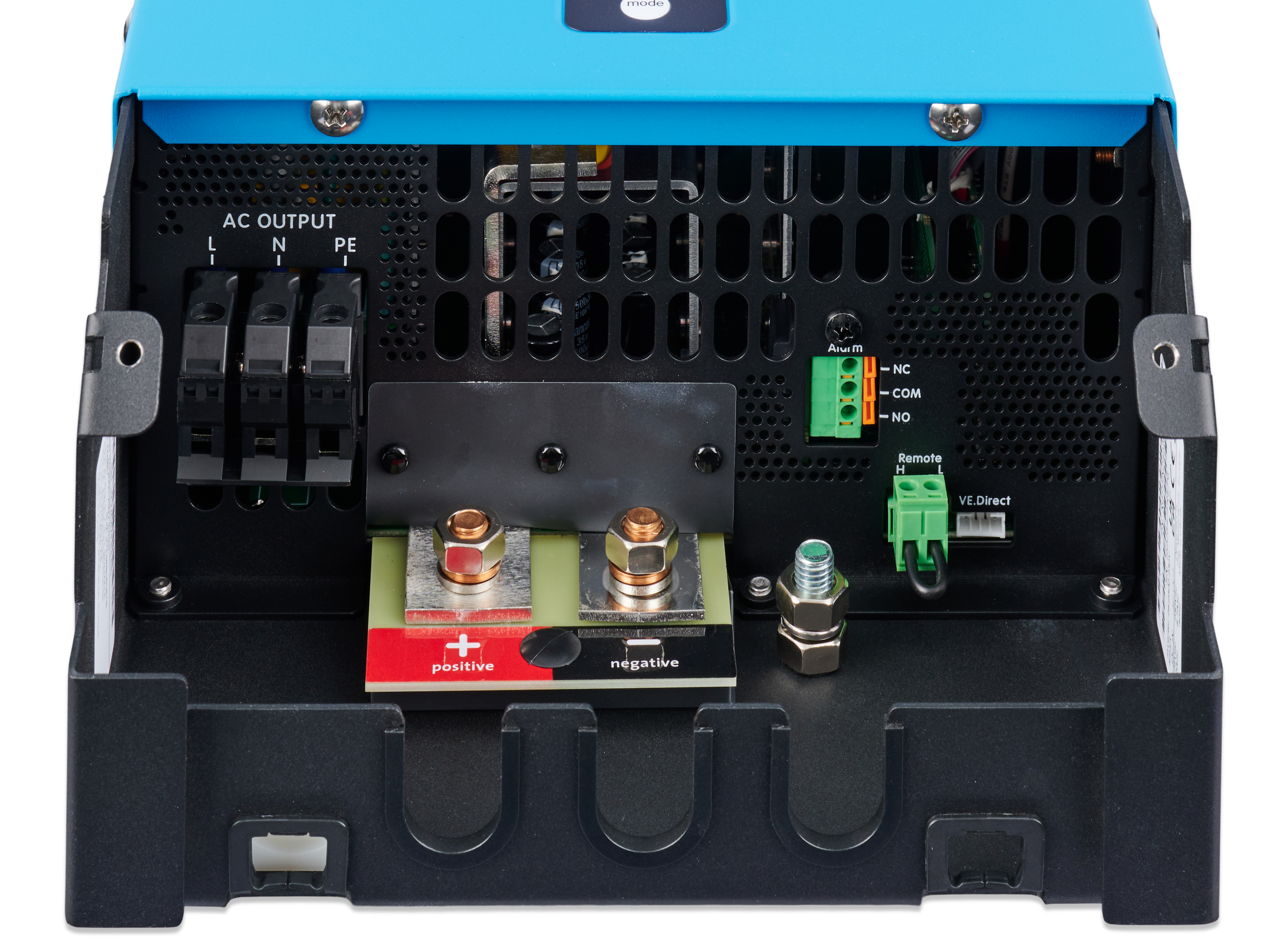

З’єднання, модель 3000 ВА

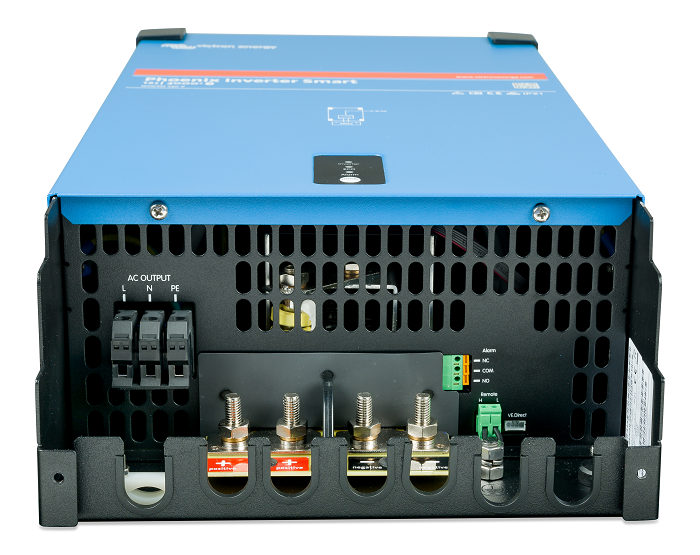

[en] Connections 4k model
 |
# | Роз’єм | Назви клем |
|---|---|---|
A | Вихід змінного струму | L (фаза), N (нейтраль), PE (земля) |
B | Батарея | + (позитивний), - (негативний) |
C | [en] GND | [en] Chassis grounding lug |
D | Сигналізація (програмоване реле) | NO, COM, NC |
E | Дистанційні | H, L |
F | VE.Direct | VE.Direct |
7.2. Інформація про встановлення плаваючого заземлення для моделей 1600 ВА та 2000 ВА
Дріт заземлення «G» з’єднує вихідну нейтраль з землею. Якщо необхідний плаваючий вихід, його необхідно перепозиціонувати на «фіктивну» клему.
Коли отримано плаваючий вихід, поточне значення за відсутності навантаження може показувати відхилення приблизно 100-50 мА. Також майте на увазі, що GFCI (або RCCB) не буде працювати належним чином.
[en] The image on the right applies to the 2k5 model. |
|
[en] The image on the right applies to the 4k model. |
|

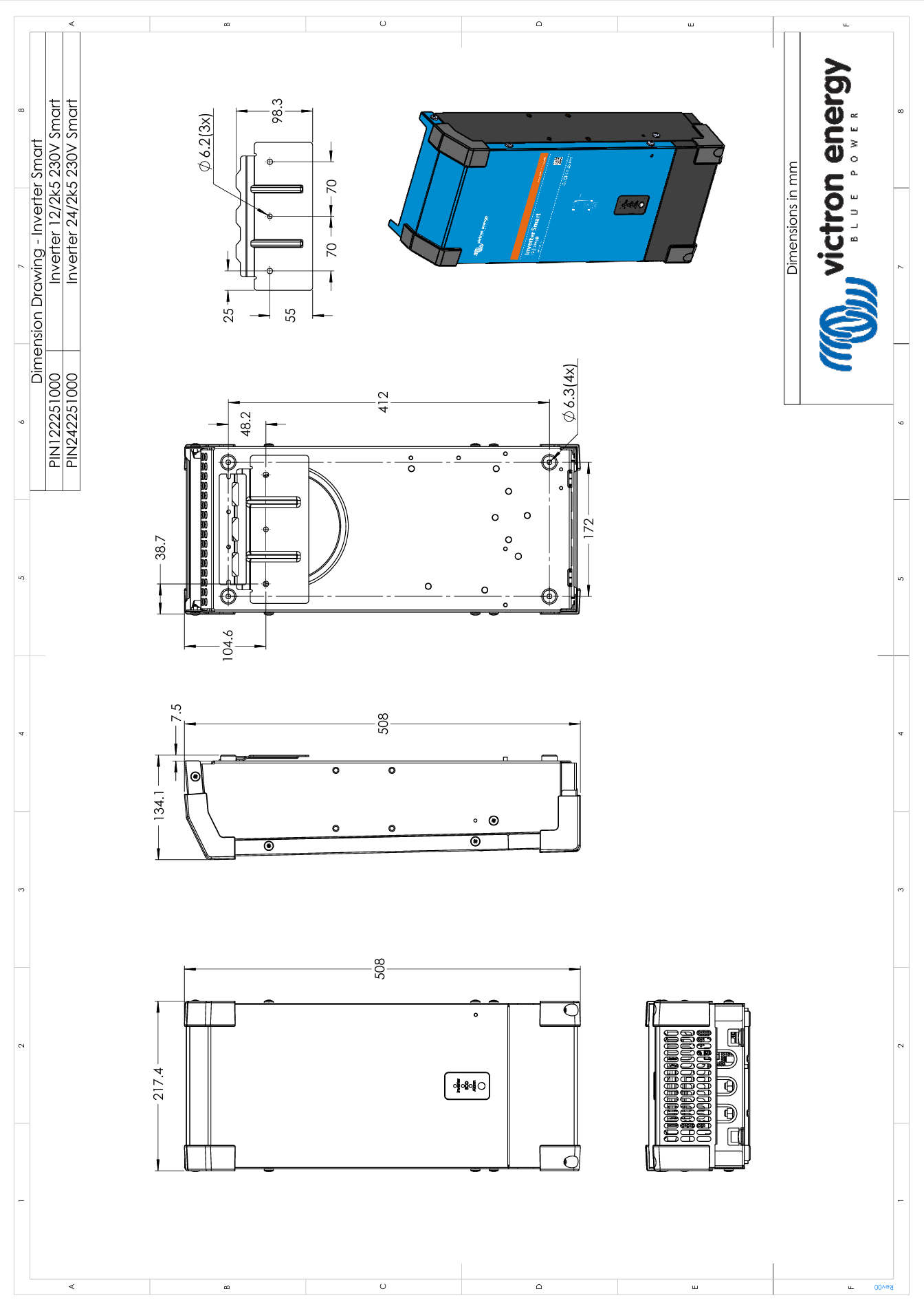

7.3. [en] Dimensions - 2k5 model
7.4. [en] Dimensions - 4k model (12V)
7.5. [en] Dimensions - 4k model (24V)
