7. Bilaga
I detta avsnitt:
7.1. Översikt anslutningar
 |
[en] Connections 2k5 model
 |

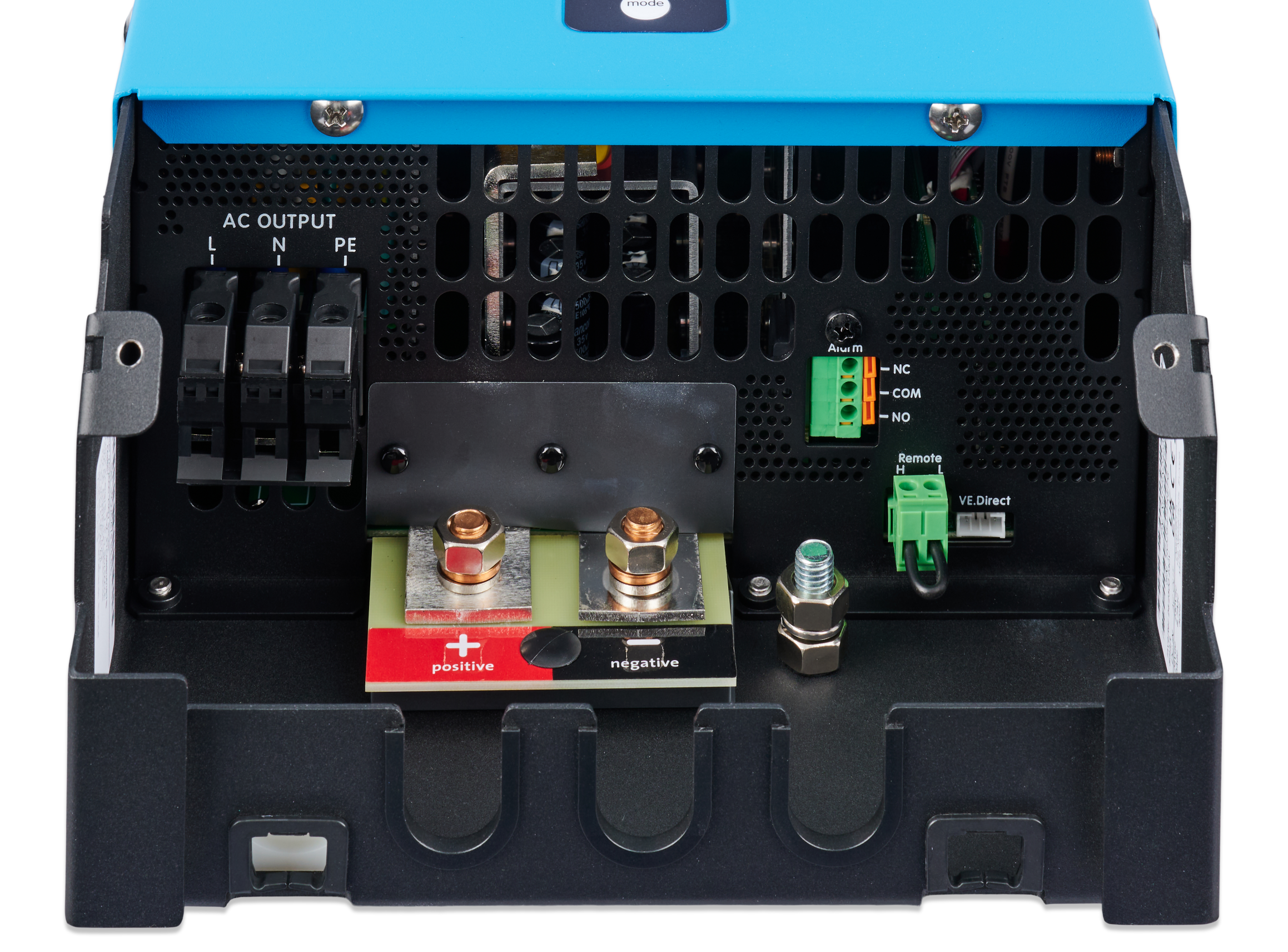

Anslutningar 3 000 VA-modell
[en] Connections 4k model
 |
# | Kontakt | Terminalnamn |
|---|---|---|
A | AC-utgång | L (fas), N (neutral), PE (jord) |
B | Batteri | + (positiv), - (negativ) |
C | [en] GND | [en] Chassis grounding lug |
D | Larm (programmerbart relä) | NO, COM, NC |
E | Fjärrstyrd | H, L |
F | VE.Direct | VE.Direct |
7.2. Installationsinformation flytande jord 1 600 VA och 2 000 VA-modeller

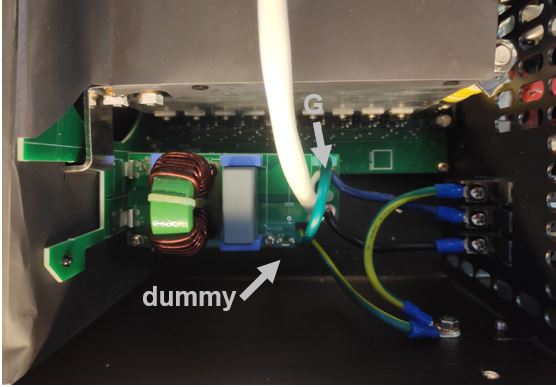

Jordkabel ”G” kopplar den neutrala utgången till jordningen. Den måste kopplas om till en ”dummy”-terminal om en flytande utgång krävs.
När en flytande utgång har upprättats kan strömavläsningen utan belastning visa avvikelser på runt 100-50 mA. Tänk även på att en GFCI (eller TCB) inte kommer att fungera ordentligt.
[en] The image on the right applies to the 2k5 model. |
|
[en] The image on the right applies to the 4k model. |
|
7.3. [en] Dimensions - 2k5 model
7.4. [en] Dimensions - 4k model (12V)
7.5. [en] Dimensions - 4k model (24V)
