Inverter Smart Manual

7. Apêndice

Nesta secção:

7.1. Descrição geral da ligação

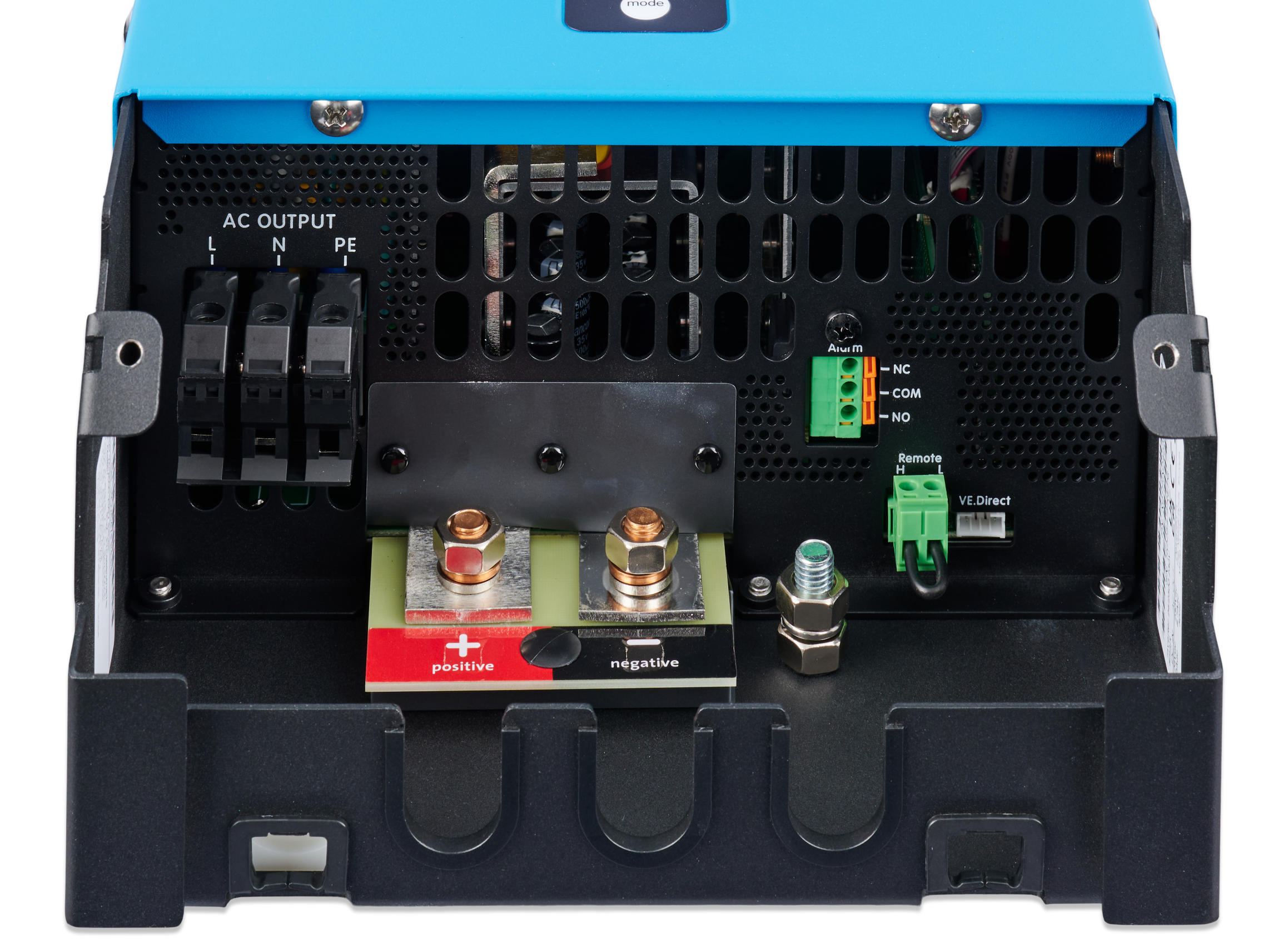

[en] Connections 2k5 model

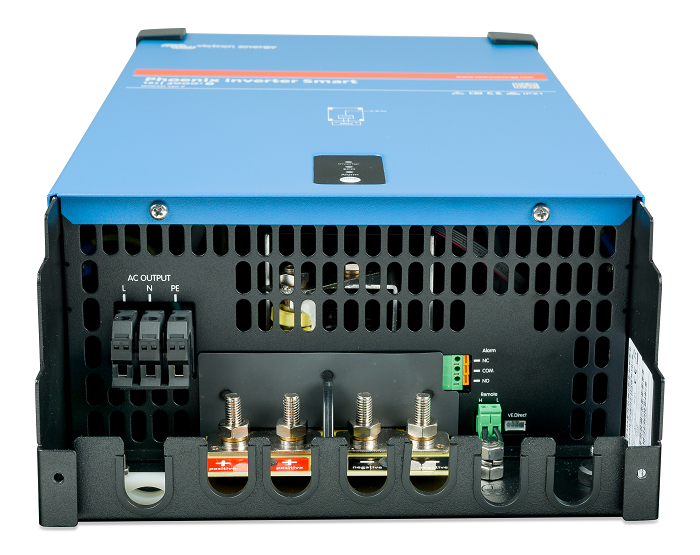

Ligações do modelo 3000 VA

[en] Connections 4k model


#

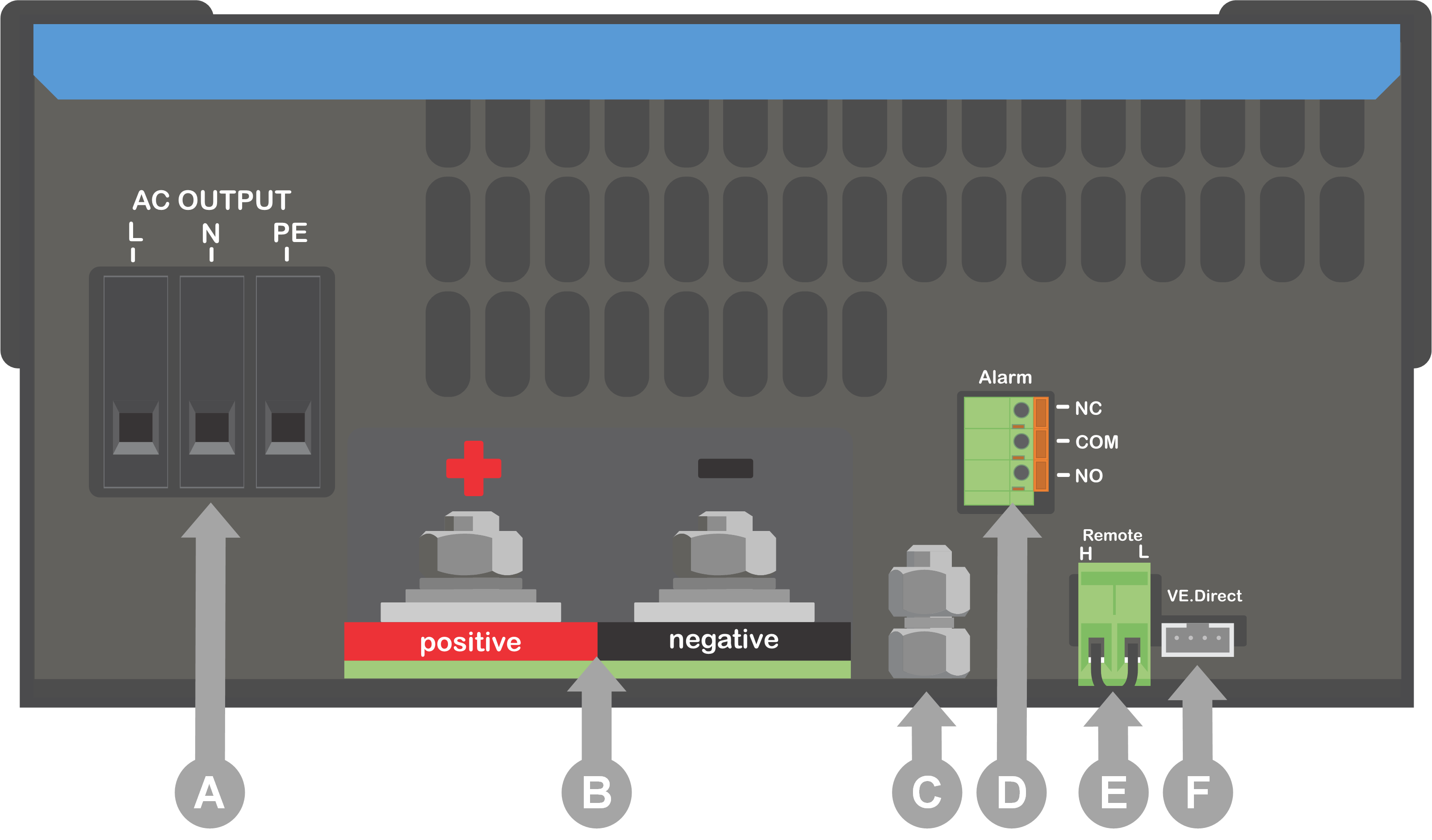

Conector

Nomes de terminais

A

Saída CA

L (fase), N (neutro), PE (terra)

B

Bateria

+ (positivo), - (negativo)

C

[en] GND

[en] Chassis grounding lug

D

Alarme (relé programável)

NO, COM, NC

E

Remoto

H, L

F

VE.Direct

VE.Direct

7.2. Informação de instalação de terra flutuante dos modelos 1600 VA e 2000 VA

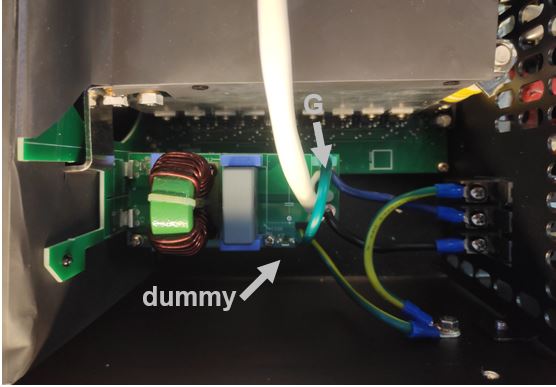

O cabo de aterramento «G» conecta o neutro de saída à terra. Deve ser reposicionado num terminal «fictício» se for necessária uma saída flutuante.

Com uma saída flutuante, a leitura da corrente sem carga pode apresentar um desvio de cerca de 100 - 50 mA. Lembre-se de que um GFCI (ou RCCB) não vai funcionar corretamente.

[en] The image on the right applies to the 2k5 model.


[en] The image on the right applies to the 4k model.

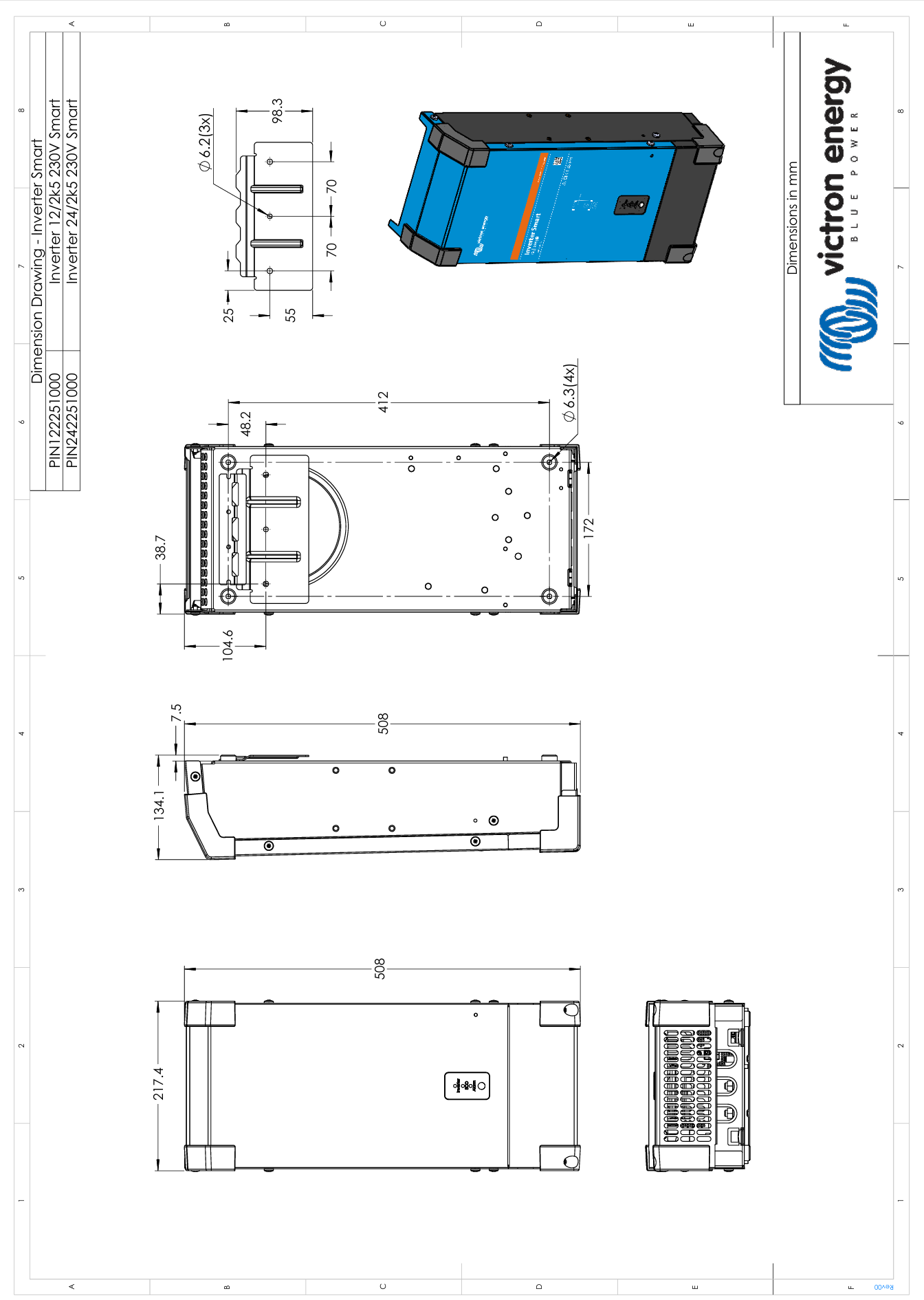

7.3. [en] Dimensions - 2k5 model

DimensionDrawing_Inverter_Smart_12V2k5_24V2k5-rev00.pdf

7.4. [en] Dimensions - 4k model (12V)

Rotated_DimensionDrawing_Inverter_12V4k_230V_Smart_PIN122400000_-rev01.pdf

7.5. [en] Dimensions - 4k model (24V)

Rotated_DimensionDrawing_Inverter_24V4kW_230V_Smart_PIN242400000_-rev01.pdf
