7. Bijlage

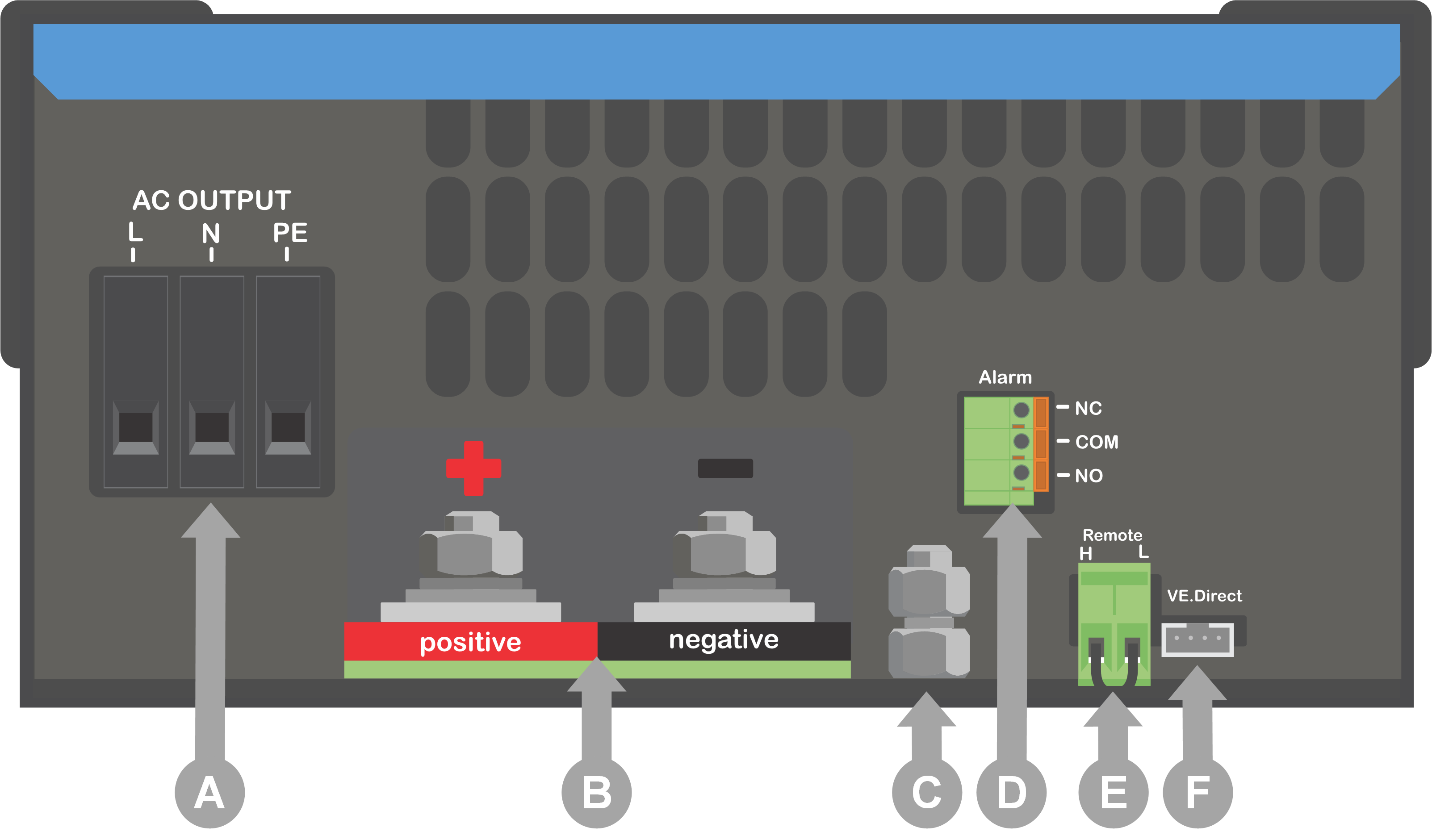

7.1. Overzicht aansluitingen
 |
[en] Connections 2k5 model
 |

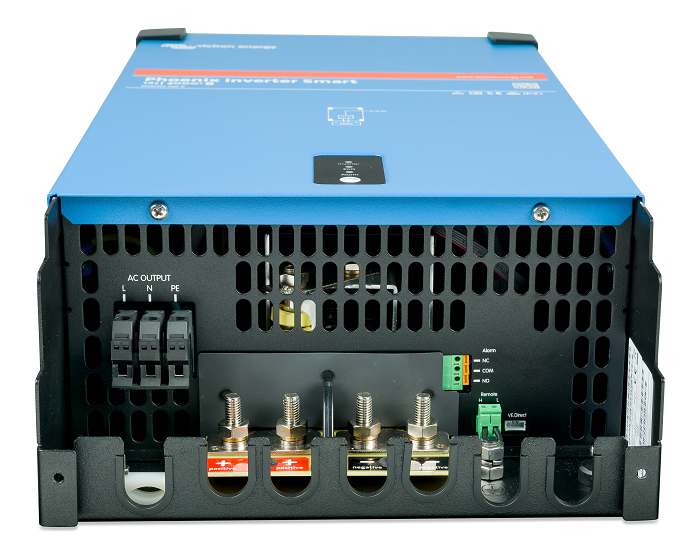

Aansluitingen 3000 VA model
[en] Connections 4k model
 |
# | Connector | Namen aansluitklem |
|---|---|---|
A | AC uitgang | L (fase), N (nul) en PE (aarde). |
B | Accu | + (positief), - (negatief) |
C | [en] GND | [en] Chassis grounding lug |
D | Alarm (programmeerbare relais) | NO, COM, NC |
E | Op afstand | H, L |
F | VE.Direct | VE.Direct |

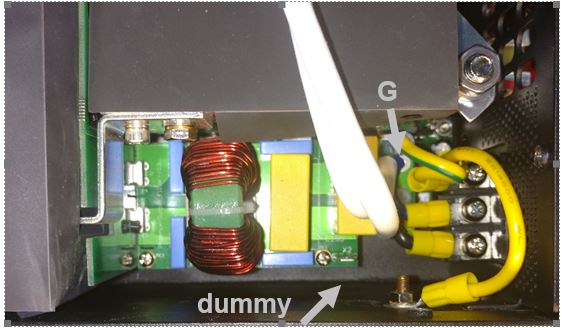

7.2. Installatie informatie zwevende aarde 1600 VA en 2000 VA modellen

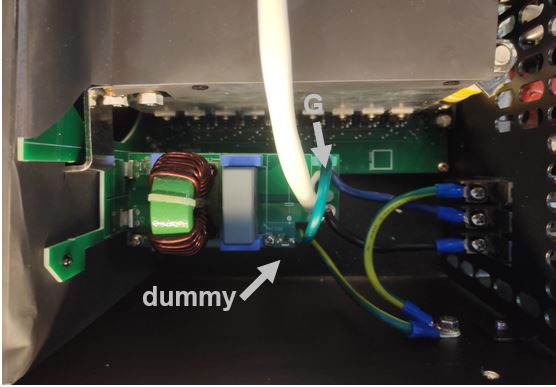

Aardingsdraad “G” verbindt denul van de uitgang met aarde. Het moet worden verplaatst naar een “dummy” terminal als een zwevende uitgang vereist is.
Als een zwevende uitgang wordt gebruikt, dan kan de stroomaflezing zonder belasting een afwijking van ongeveer 100 - 150 mA laten zien. Houd er ook rekening mee dat een aardlekschakelaar (of RCCB) niet goed werkt.

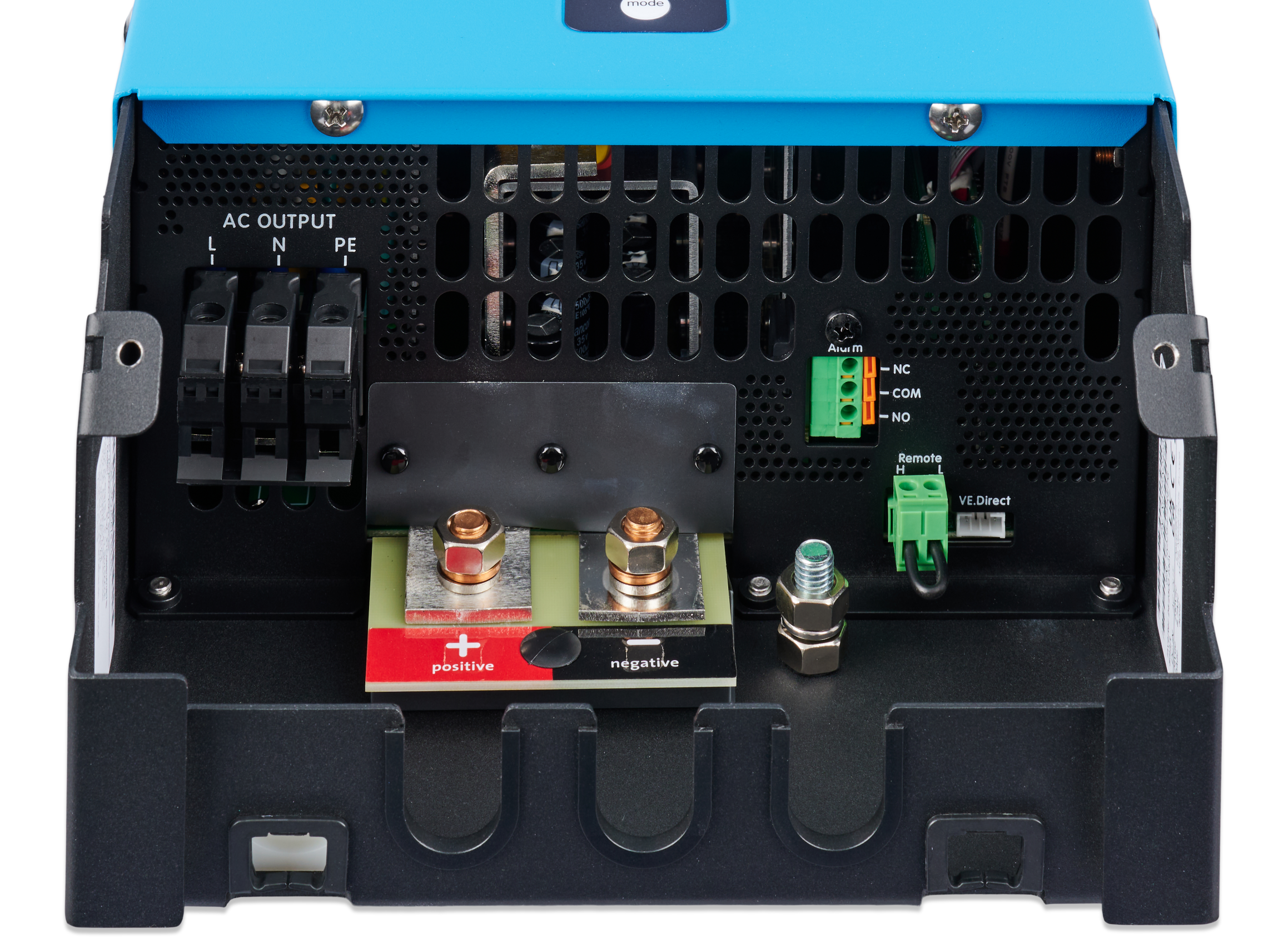

[en] The image on the right applies to the 2k5 model. |
|
[en] The image on the right applies to the 4k model. |
|

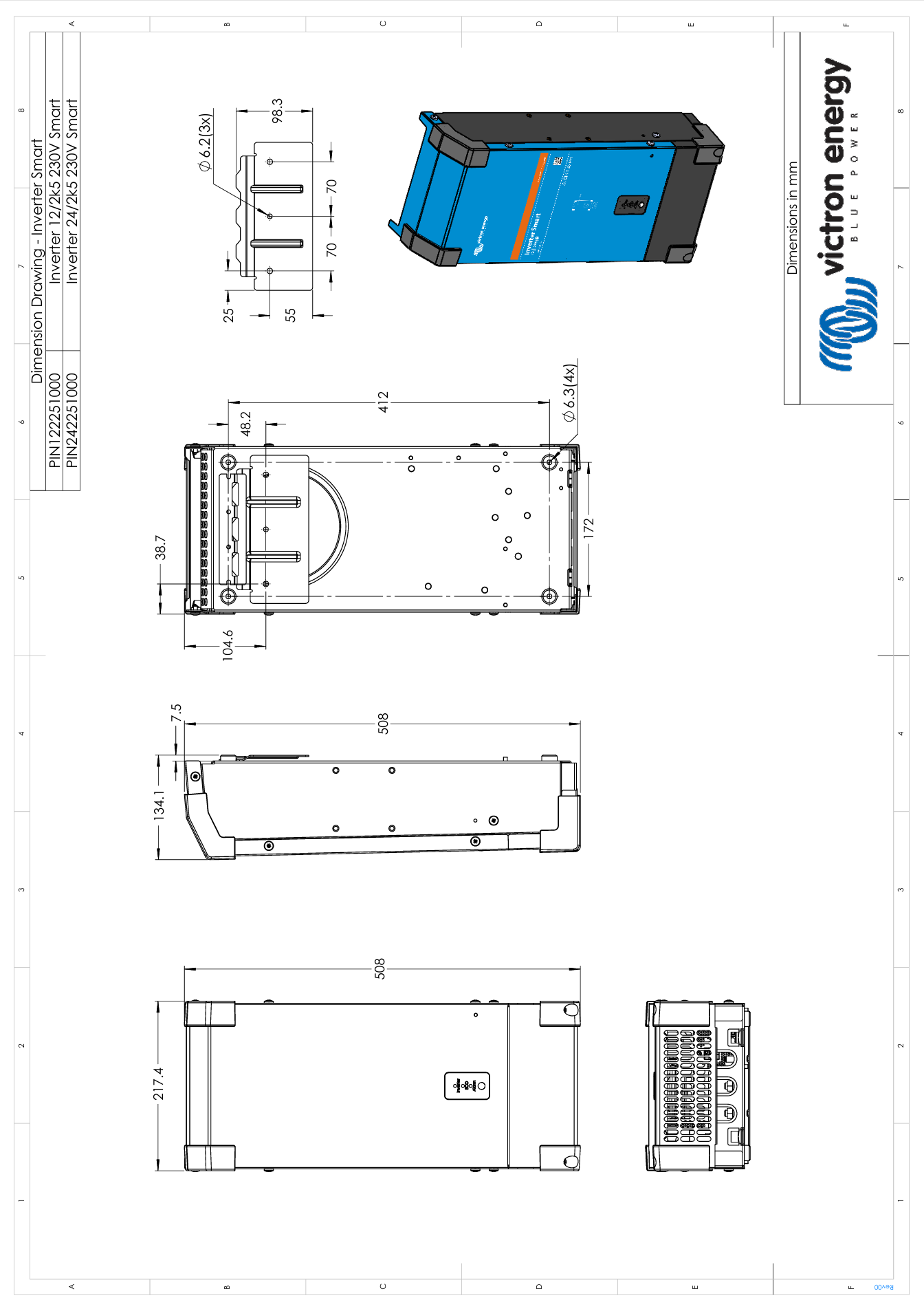

7.3. [en] Dimensions - 2k5 model

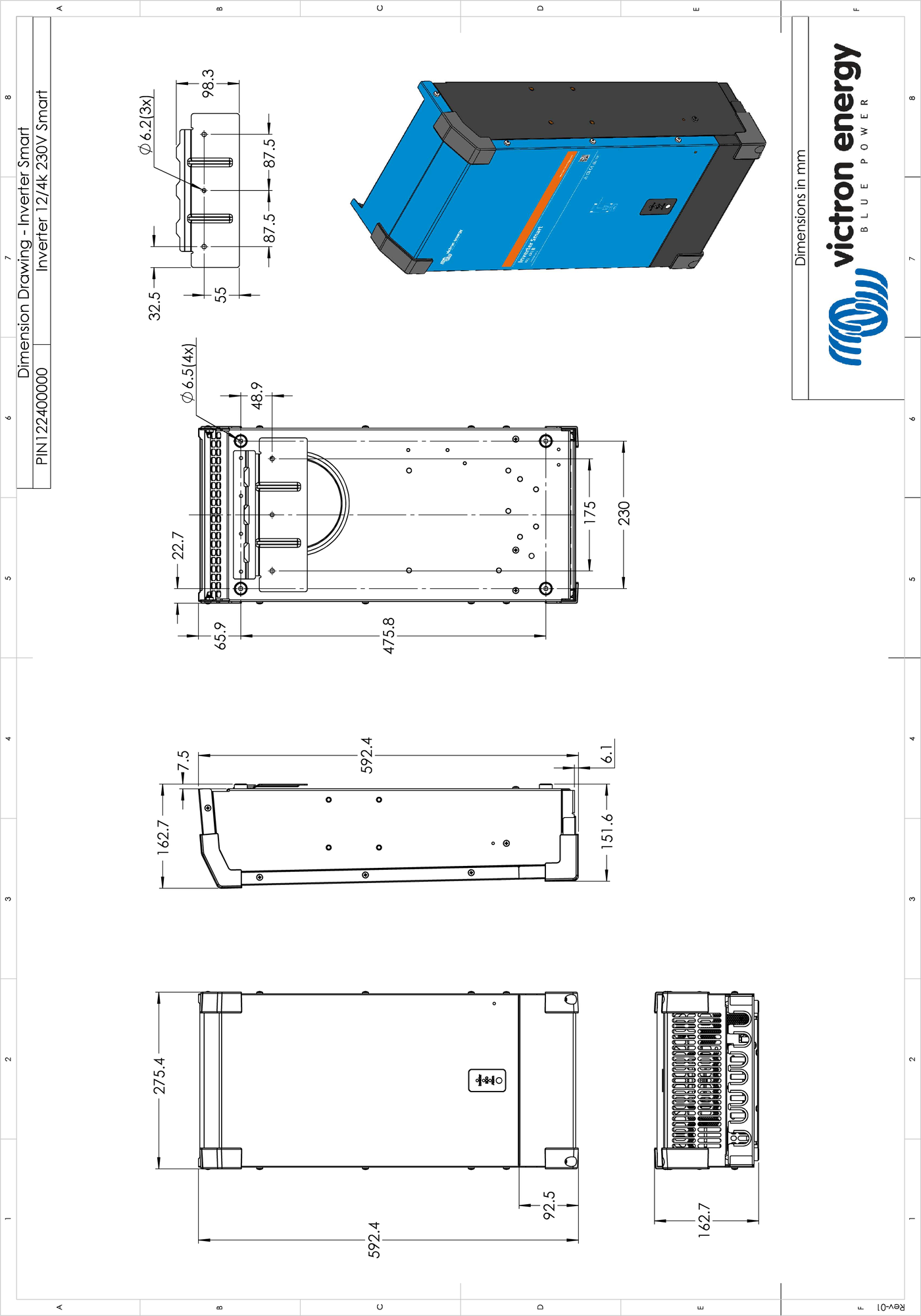

7.4. [en] Dimensions - 4k model (12V)
7.5. [en] Dimensions - 4k model (24V)
