7. Annexe
7.1. Vue d'ensemble des connexions

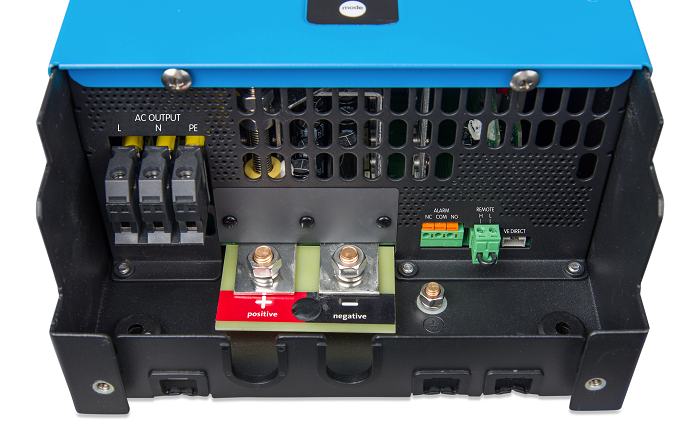

Connexions modèle 1 600 VA
Connexions modèle 2 000 VA

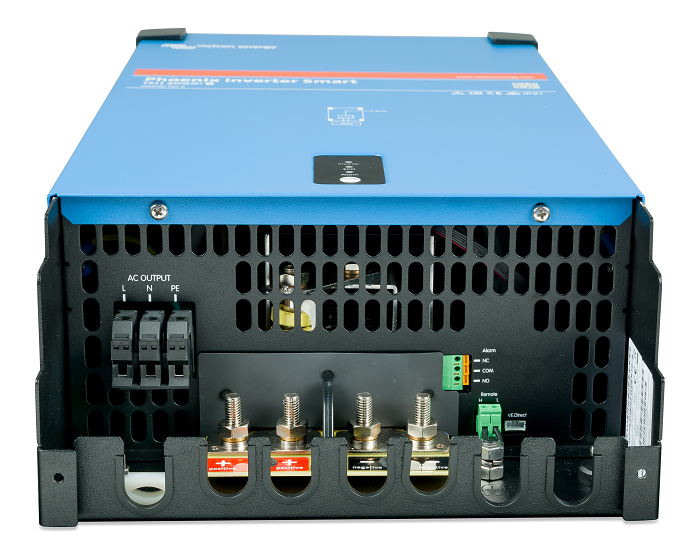

Connexions modèle 3 000 VA

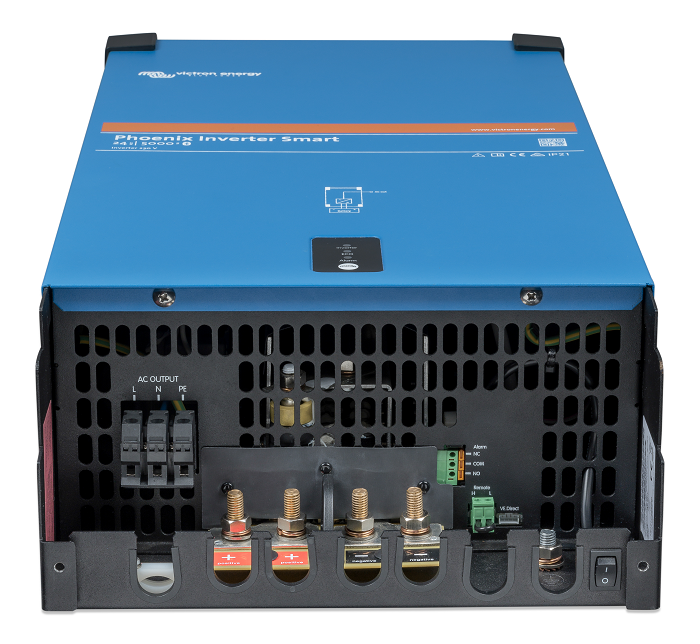

Connexions modèle 5 000 VA
# | Connecteur | Nom des bornes |
|---|---|---|
A | Sortie CA | L (phase), N (neutre), PE (terre) |
B | Batterie | + (positive), - (négative) |
C | Alarme (relais programmable) | NO, COM, NC |
D | À distance | H, L |
E | VE.Direct | VE.Direct |
7.2. Informations sur l’installation des modèles 1 600 VA et 2 000 VA à terre flottante
Le fil de terre « G » relie le neutre de la sortie à la terre. Il doit être repositionné sur une borne « factice » si une sortie flottante est requise.
Lorsqu’une sortie flottante est obtenue, la lecture du courant à vide peut présenter un décalage d’environ 100 à 50 mA. Sachez également qu’un DDFT (ou RCCB) ne fonctionnera pas correctement.

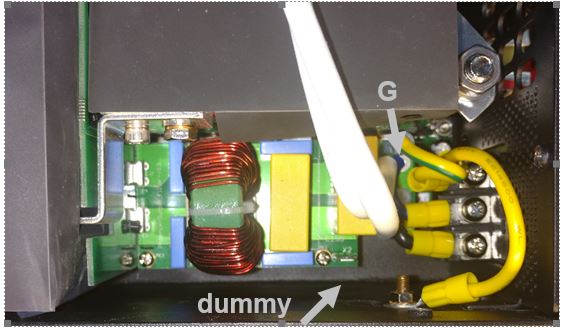

7.3. Informations sur l’installation des modèles 3 000 VA et 5 000 VA à terre flottante
Le fil de terre « G » relie le neutre de la sortie à la terre. Il doit être repositionné sur une borne « factice » si une sortie flottante est requise.
Lorsqu’une sortie flottante est obtenue, la lecture du courant à vide peut présenter un décalage d’environ 100 à 150 mA. Sachez également qu’un DDFT (ou RCCB) ne fonctionnera pas correctement.

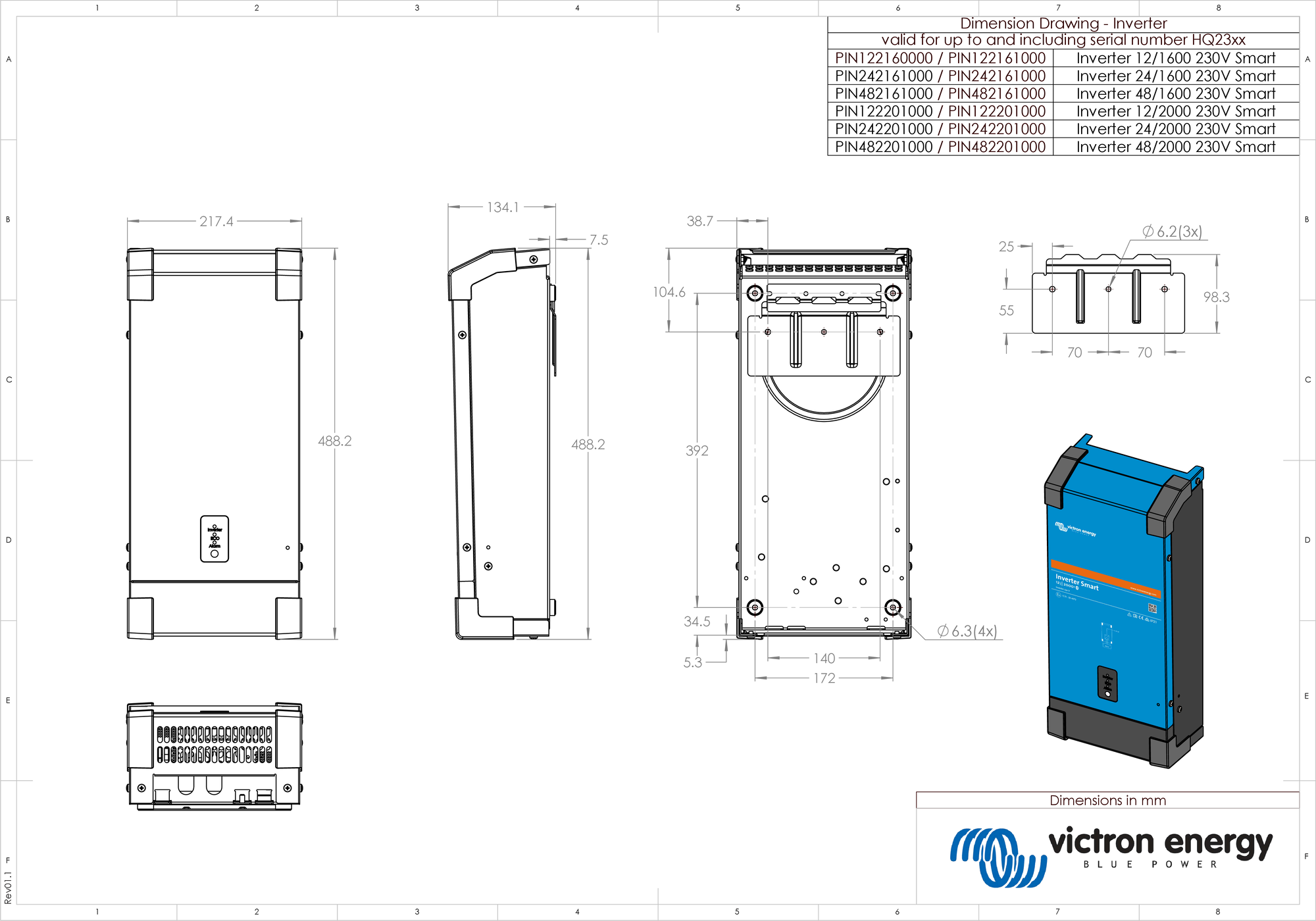

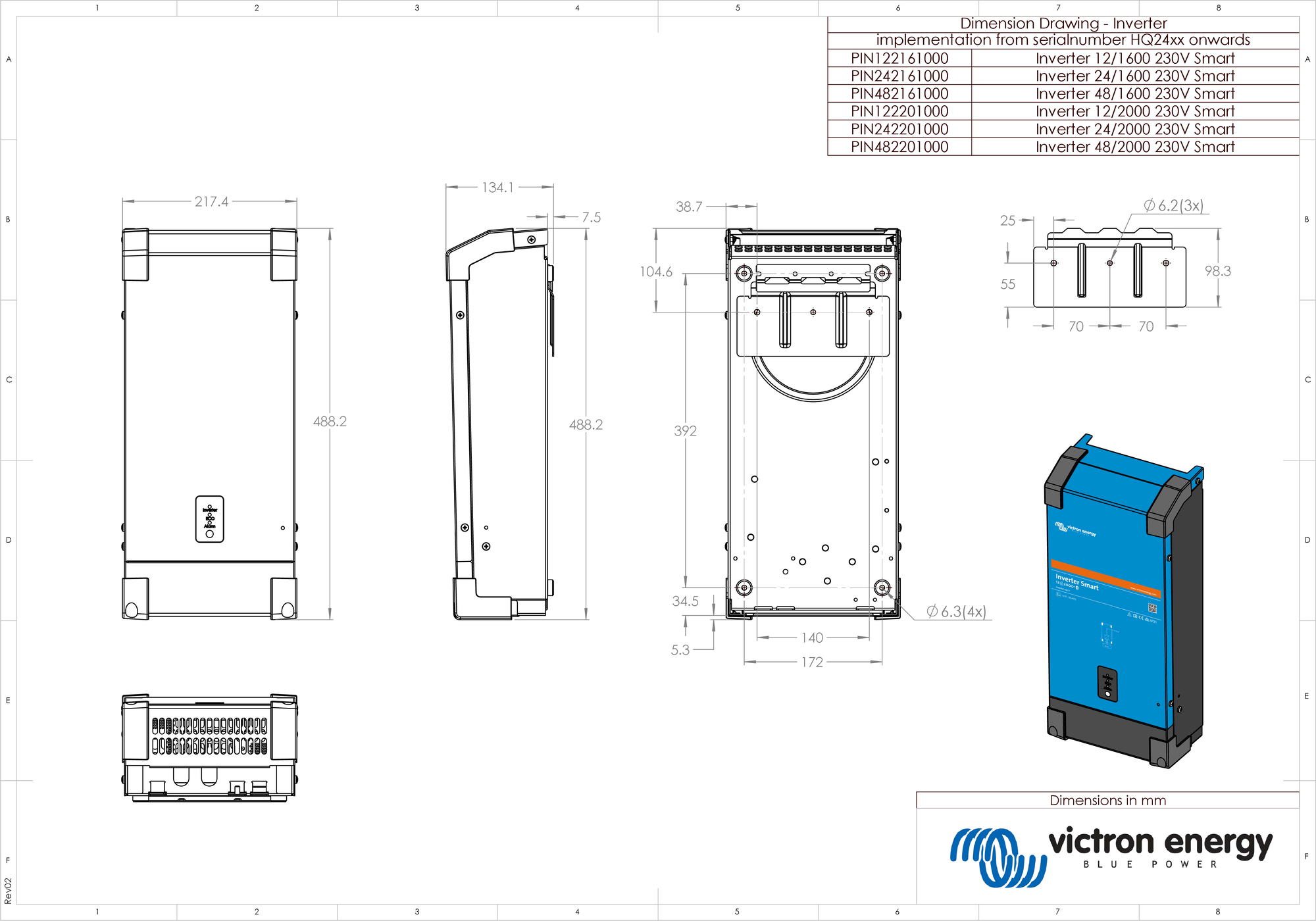

7.4. Dimensions des modèles 1 600 VA et 2 000 VA

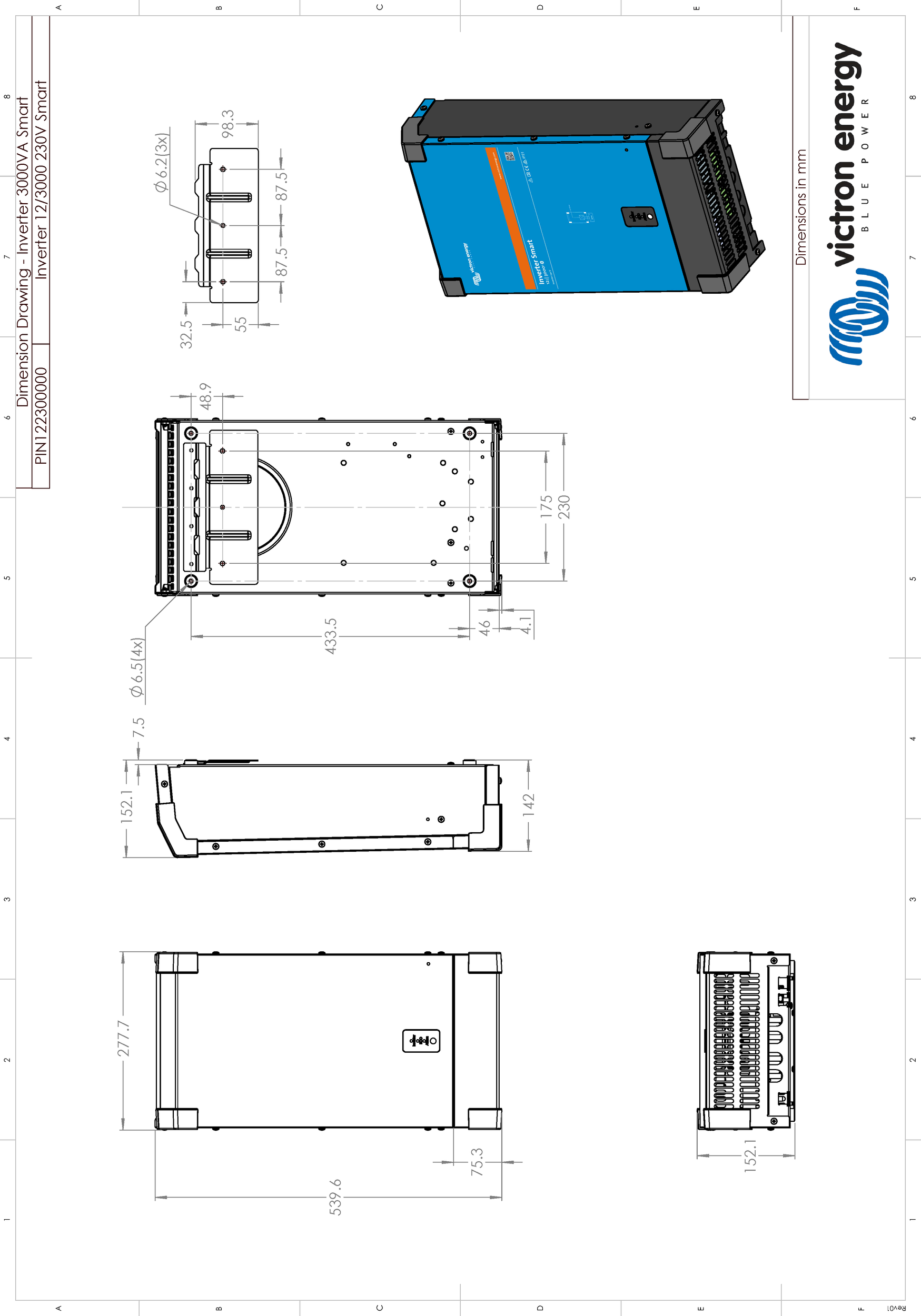

7.5. Dimensions du modèle 3 000 VA (12 V)

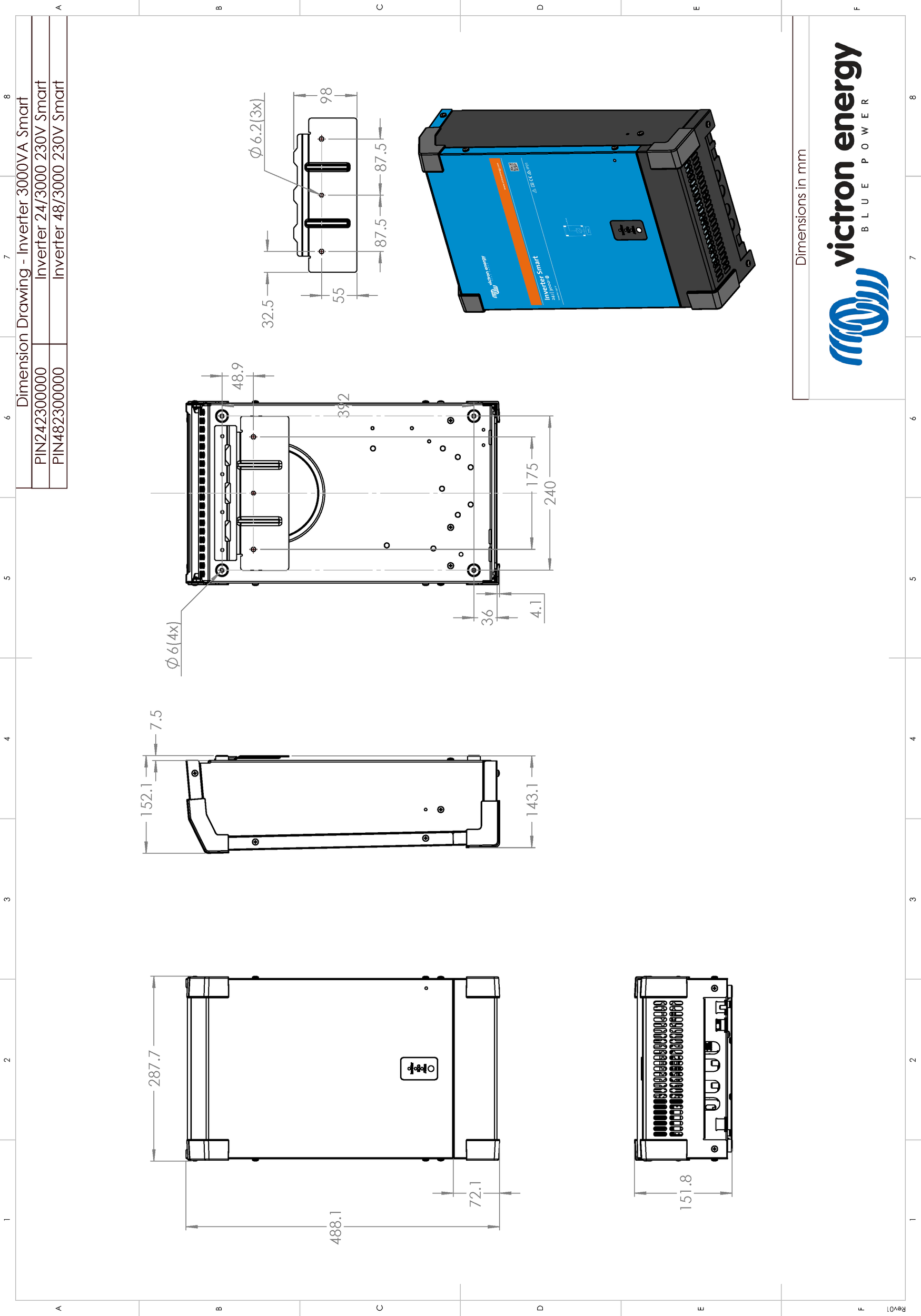

7.6. Dimensions du modèle 3 000 VA (24 V, 48 V)

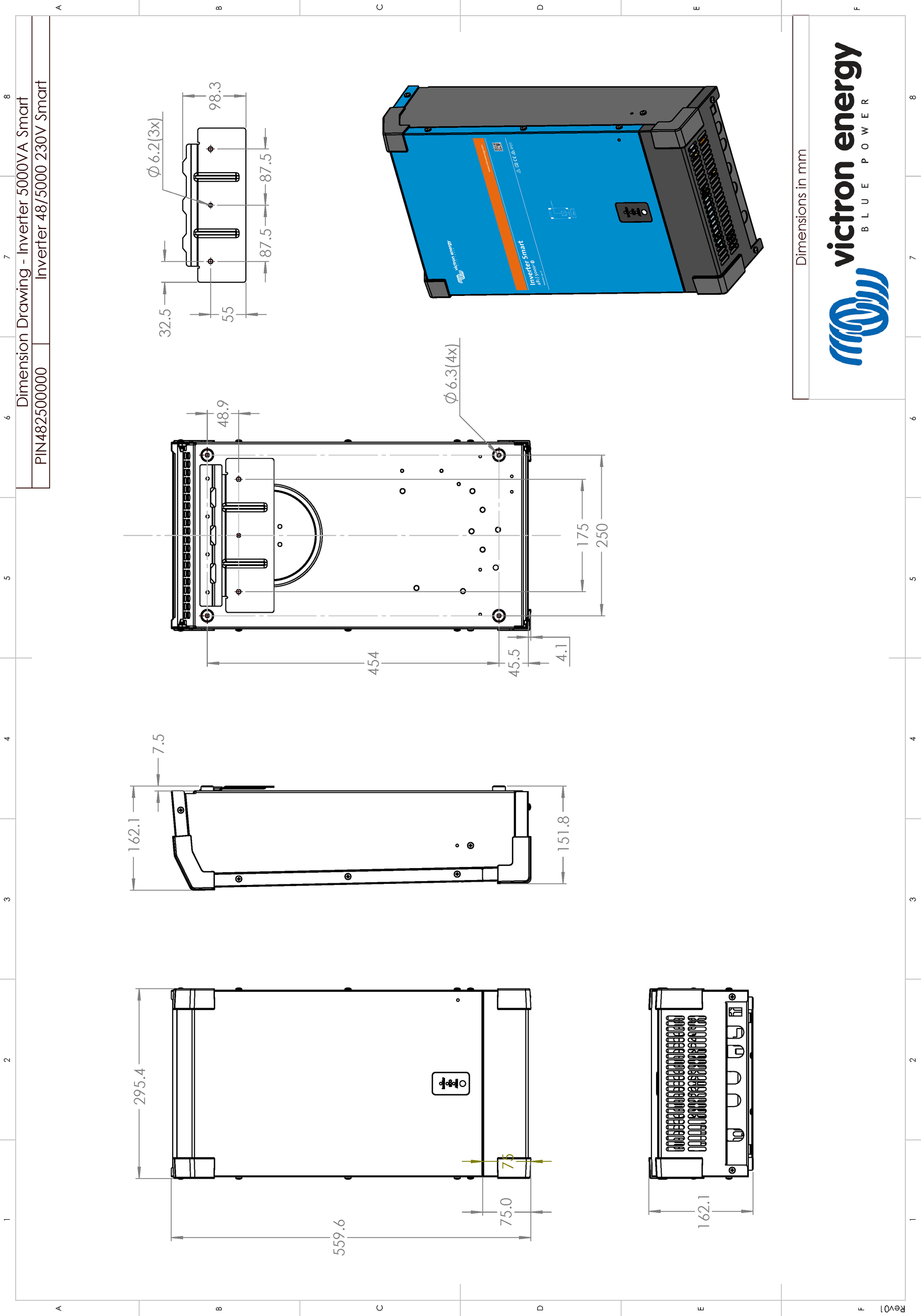

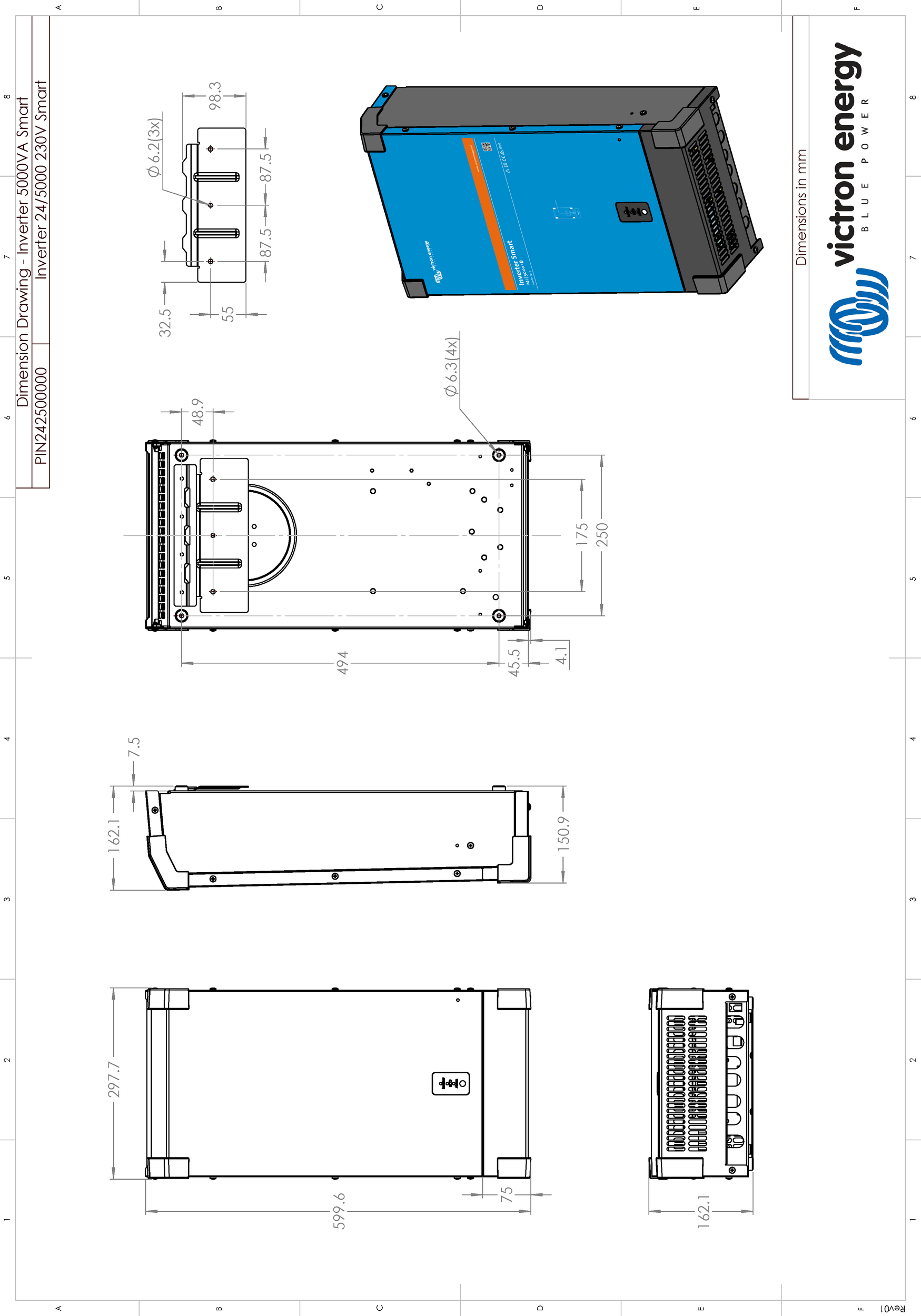

7.7. Dimensions du modèle 5 000 VA
