Inversor RS Smart

A aplicação VictronConnect pode ser utilizada para alterar todas as definições e para atualizar o «firmware».

A aplicação VictronConnect pode ser ligada ao inversor através de:

Como ligar o inversor à aplicação VictronConnect:

Para visualizar e/ou alterar as definições do monitor de bateria:

Dica

Este manual apenas abrange os itens específicos do inversor. Para mais informação geral sobre a aplicação VictronConnect, como a respetiva descarga, ligação e utilização, consulte a página de produto da aplicação VictronConnect e o manual VictronConnect ou digitalize abaixo o código QR:

Tensão da bateria

O Inverter RS Smart é fixo para 48 V e está apenas disponível para sistemas de 48 V.

Battery capacity (capacidade da bateria)

Capacidade da bateria ligada em amperes por hora. Isto é utilizado pelo cálculo interno do estado da carga da bateria.

Corrente de carga máxima

Permite que o utilizador defina uma corrente de carga máxima mais baixa.

Configurações do carregador - bateria predefinida

A predefinição de bateria permite que selecione o tipo de bateria; aceitar valores de fábrica; ou inserir os seus próprios valores predefinidos a serem utilizados para o algoritmo de carga da bateria. As configurações de tensão de absorção, tempo de absorção, tensão flutuante, tensão de equalização e compensação de temperatura são todas configuradas para um valor predefinido - mas podem ser definidas pelo utilizador.

As predefinições definidas pelo utilizador serão armazenadas na biblioteca de predefinições - desta forma, os instaladores não terão que definir todos os valores cada vez que estiverem a configurar uma nova instalação.

Ao selecionarEditar Predefinições, ou no ecrã Configurações (com o modo especialista ativado ou não), os parâmetros personalizados podem ser definidos da seguinte forma:

Química da bateria

Modo remoto

Configure o que está ligado às entradas REMOTE_L e REMOTE_H no conector do utilizador.

Ligar/desligar remoto: um simples interruptor de ligar/desligar

BMS de 2 cabos: com sinais de “autorizar carga” e “autorizar descarga”, como o SmallBMS. Nota: se o BMS de 2 cabos for selecionado, a unidade não arranca até que um esteja ligado.

Modo especialista

Este interruptor de ligar/desligar permite editar definições especializadas, caso o seu equipamento tenha requisitos especiais.

Controlo por BMS

Este item só é visível se a unidade for controlada remotamente por um BMS. Clique em alterar/visualizar; isto irá abrir um novo menu, descrito mais abaixo no documento.

Desligamento por SoC baixo

Esta funcionalidade permite desligar o inversor se o estado de carga da bateria for inferior a um determinado valor SoC e voltar a ligá-lo acima de um determinado valor SoC.

Corte dinâmico

A predefinição está desativada. Clique em ativar; isto irá abrir um novo menu, descrito mais abaixo no documento.

Tensão de corte por bateria gasta

Quando o corte dinâmico estiver ativado, esta definição é controlada internamente, já não é editável. Quando a tensão da bateria for inferior a este nível, o inversor desliga-se. Se não houver uma fonte de energia disponível como a energia fotovoltaica ou a rede elétrica (no caso de uma variante Multi RS), a unidade entra em hibernação para preservar a maior quantidade de energia possível.

Alarme e reinício por bateria fraca

Quando a tensão da bateria for inferior a este nível, é visualizado uma advertência por bateria fraca. No caso de o inversor ter sido desligado devido a um alarme de tensão baixa da bateria, é reiniciado quando a tensão da bateria for superior a este nível.

Deteção da carga

No caso de o inversor continuar a desligar-se e ligar-se repetidamente devido à baixa tensão da bateria, o nível de ativação do interruptor aumenta para a tensão de deteção de carga. Isto garante que a bateria está realmente a carregar antes de o inversor voltar a ligar-se.

Tensão de absorção

Definir a tensão de absorção.

Tensão de flutuação

Definir a tensão de flutuação

Tensão de equalização

Definir a tensão de equalização.

Tensão de armazenamento

Definir a tensão de armazenagem

Compensação da tensão para reiniciar a carga inicial

Defina a compensação da tensão que será utilizada sobre a configuração de tensão de flutuação que determinará o limite de reinício do ciclo de carga.

Por exemplo: Para uma compensação da tensão para reiniciar a carga inicial de 0,4 V e uma configuração de tensão de flutuação de 54,0 V, o limite de tensão que será utilizado para reiniciar o ciclo de carga será de 53,6 V. Por outras palavras, se a tensão da bateria cair abaixo de 53,6 V por um minuto, o ciclo de carga será reiniciado.

Tempo de absorção adaptativa

Selecione com tempo de absorção adaptativo ou será utilizado o tempo de absorção fixo. Ambos são explicados melhor abaixo:

Tempo de absorção fixo: O mesmo período de absorção é aplicado todos os dias (quando há energia solar suficiente) utilizando a configuração de tempo máximo de absorção. Esteja ciente de que esta opção pode resultar em sobrecarga das suas baterias, especialmente para baterias de chumbo e sistemas com descargas diárias superficiais. Consulte o fabricante da bateria para obter as configurações recomendadas. Nota:certifique-se de desativar a configuração da corrente de cauda para fazer o mesmo tempo de absorção todos os dias. A corrente de cauda pode terminar o tempo de absorção mais cedo se a corrente da bateria estiver abaixo do limite. Veja mais informações na secção de configuração da corrente de cauda abaixo.

Tempo de absorção adaptativo: O algoritmo de carga pode utilizar um tempo de absorção que se adapta automaticamente ao estado de carga na manhã. A duração máxima do período de absorção diurno é determinada pela tensão da bateria medida pouco antes de o carregador solar começar a funcionar todas as manhãs (valores de bateria de 12 V - multiplicar a tensão da bateria por quatro para 48 V):

O multiplicador é aplicado à configuração do tempo de absorção máximo e isto resulta na duração máxima do período de absorção utilizado pelo carregador. Os tempos de absorção máximos apresentados na última coluna da tabela são baseados no valor predefinido de tempo de absorção máximo de 6 horas.

Tempo de absorção máximo (hh:mm)

Defina o limite de tempo de absorção. Disponível apenas ao utilizar um perfil de carregamento personalizado.

Introduza o valor do tempo na notação hh: mm, onde as horas estão entre 0 e 12; e os minutos estão entre 0 e 59.

Corrente de cauda

Defina o limite de corrente que será utilizado para terminar a fase de absorção antes que o tempo máximo de absorção expire. Quando a corrente da bateria ficar abaixo da corrente de cauda por um minuto, a fase de absorção terminará. Esta configuração pode ser desativada definindo-a como zero.

Percentagem da corrente de equalização

Defina a percentagem da configuração de corrente de carga máxima que será utilizada quando a equalização for executada.

Equalização automática

Configure a frequência da função de equalização automática. As opções disponíveis são entre 1 e 250 dias:

A equalização é normalmente utilizada para equilibrar as células numa bateria de chumbo e também para evitar a estratificação do eletrólito em baterias inundadas. Se a equalização (automática) é necessária ou não, depende do tipo de bateria e do seu uso. Consulte o seu fornecedor de baterias para orientações.

Quando o ciclo de equalização automática é iniciado, o carregador aplica uma tensão de equalização à bateria, desde que o nível de corrente permaneça abaixo da configuração percentual da corrente de equalização da corrente da carga inicial.

Duração do ciclo de equalização automática

No caso de todas as baterias VRLA e de algumas baterias inundadas (número de algoritmo 0, 1, 2 ou 3), a equalização automática termina quando o limite de tensão (maxV) tiver sido atingido, ou depois de um período (tempo de absorção/8)- o que ocorrer primeiro.

Para todas as baterias de placa tubular (algoritmo números 4, 5 e 6); e também para o tipo de bateria definido pelo utilizador, a equalização automática terminará após um período igual a (tempo de absorção/2).

Para o tipo de bateria de lítio (algoritmo número 7), a equalização não está disponível.

Quando um ciclo de equalização automática não é concluído num dia, este não será retomado no dia seguinte. A próxima sessão de equalização ocorrerá de acordo com o intervalo definido na opção «Equalização Automática».

O tipo de bateria por defeito é a bateria VRLA e qualquer bateria definida pelo utilizador irá comportar-se como uma bateria de placas tubulares em termos de equalização.

Modo de paragem da equalização

Defina como a equalização terminará. Existem duas possibilidades, a primeira é se a tensão da bateria atinge a tensão de equalização e a segunda está em tempo fixo, onde a duração máxima de equalização é utilizada.

Duração máxima da equalização

Defina o tempo máximo que a fase de equalização vai durar.

Compensação da temperatura

Muitos tipos de bateria requerem uma tensão de carga mais baixa em condições de operação quentes e uma tensão de carga mais alta em condições de operação frias.

O coeficiente configurado é em mV por grau Celsius para todo o banco de baterias, não por célula. A temperatura base para a compensação é de 25 ° C (77 ° F), conforme apresentado no gráfico abaixo

Com um sensor de temperatura instalado no bloco de ligação E/S do utilizador, a temperatura real da bateria será utilizada para compensação, ao longo do dia.

Corte de baixa temperatura

Este pode ser utilizado para desativar o carregamento em baixas temperaturas, conforme exigido pelas baterias de lítio.

Para baterias de fosfato de ferro e lítio, esta configuração é predefinida em 5 graus Celsius, para os outros tipos de bateria está desativada. Ao criar uma bateria definida pelo utilizador, o nível de temperatura de corte pode ser ajustado manualmente.

Equalização manual - Iniciar agora

Selecionar «Iniciar agora» em «Equalização manual» permite o início manual de um ciclo de equalização. Para permitir que o carregador equalize a bateria adequadamente utilize a opção de equalização manual apenas durante os períodos de absorção e flutuação e quando houver luz solar suficiente. Os limites de corrente e tensão são idênticos à função de equalização automática. A duração do ciclo de equalização é limitada a um máximo de 1 hora quando acionado manualmente. A equalização manual pode ser interrompida a qualquer momento selecionando «Parar Equalização».

É possível configurar as seguintes definições do inversor:

Relé programável que pode ser configurado como alarme geral, subtensão CC ou sinal de arranque para o gerador. Capacidade nominal CC: 4 A até 35 VCC e 1 A até 70 VCC

O Inverter RS Smart inclui um sistema de deteção de inversor PV CA integrado. Quando houver retroalimentação de PV CA (um excedente) da porta de ligação AC-out, o Inverter RS Smart ativará automaticamente um ajustamento da frequência de saída CA.

Embora não seja necessária uma configuração adicional, é importante que o inversor PV CA seja configurada corretamente para responder ao ajustamento de frequência, reduzindo a saída.

Lembre-se de que pode aplicar a regra de 1:1 do tamanho do inversor PV CA Inverter RS Smart, sendo também aplicável o dimensionamento mínimo da bateria. Está disponível mais informação sobre estas limitações no Manual de acoplamento CA, um documento de leitura obrigatória se utilizar um inversor PV CA.

O intervalo de ajustamento da frequência não é configurável, incluindo uma margem de segurança. Quando a tensão de absorção for atingida, a frequência irá aumentar. Assim, é essencial incluir um componente PV CC no sistema para completar o carregamento da bateria (isto é, a etapa de flutuação).

A frequência de paragem do inversor PV (_paragem f) é de 53,2 Hz. Estes valores não são configuráveis.

Pode ser possível ajustar a resposta de saída a várias frequências no inversor PV CA.

A configuração predefinida foi testada e funciona fiavelmente com a configuração de código de rede Fronius MG50/60.

Os inversores devem ser instalados corretamente antes da configuração.

Para configurar um sistema em paralelo, abra a primeira unidade na VictronConnect. Abra o menu Configurações - Sistema.

A predefinição de fábrica é Autónoma (uma única unidade).

Para definir um sistema em paralelo num trifásico, altere a configuração do Sistema para «Monofásico».

Para definir um sistema em paralelo em sistemas trifásicos, selecione «Trifásico». Esta definição é a mesma para um sistema trifásico com um inversor único ou múltiplo por fase.

Impedir a ativação do ilhamento da rede CAN

Esta função determina o que o sistema faz numa ligação CAN danificada entre as unidades RS e ativa a definição «Número de inversores no sistema». A predefinição está ativada.

Número de inversores no sistema

Introduza o número total de unidades instaladas no sistema.

No caso de a rede CAN estar dividida em segmentos, esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar.

Isto cria um sistema mais fiável do que se o segmento menor tentasse continuar sozinho não sincronizado (o que levaria a uma sobrecarga ou outros problemas de desconexão inoportunos causados por uma onda sinusoidal de saída CA não sincronizada).

Nos sistemas em paralelo nos quais existam apenas duas unidades, ter um dispositivo VE.Can adicional reconhecível pelo RS com a mesma instância de sistema ajuda a determinar o sistema ilhado a ligar. Este dispositivo VE.Can adicional pode ser um dispositivo GX, Lynx BMS ou outro carregador MPPT VE.Can acoplado a CC.

Neste caso, um único inversor ainda pode arrancar se o outro não estiver a comunicar, desde que «Impedir o ilhamento da rede CAN» esteja desativado.

Número mínimo de inversores para arrancar

Número mínimo de inversores que devem estar presentes por fase quando o sistema arranca.

Isto é definido pelo instalador para garantir que existem unidades suficientes para arrancar de uma só vez a carga do sistema ligada prevista.

Pode querer que todos ou todos menos um (para ainda permitir uma reinicialização do sistema se uma unidade estiver offline) ou apenas um para a redundância máxima, assumindo que não haja grandes cargas de arranque.

Quando o sistema arrancar, não se irá desligar se o número de inversores operacionais por fase for inferior a esta definição (desde que os inversores restantes não sobrecarreguem e possam continuar a alimentar a carga).

Se a definição «Impedir o ilhamento da rede CAN» estiver ativada, o sistema permanece online até que o número de inversores seja inferior ao valor «Número de inversores no sistema» dividido por 2 ou 1 (que é o limite para a proteção de ilhamento da rede CAN).

Se a definição «Impedir o ilhamento de rede CAN» estiver desativada, o sistema não se desliga automaticamente, mesmo que apenas um inversor por fase permaneça online.

Para obter mais informação sobre a redundância e as implicações da definição «Continuar com uma fase em falta», consulte o capítulo de programação trifásica.

Instância do sistema

As unidades com o mesmo número de instância funcionam juntas no lado CA.

Alterar a definição de instância do sistema permite que vários grupos de inversores estejam no mesmo bus VE.Can, mas não sincronizados, e segmentados em diferentes saídas CA, sem interferência.

Prossiga com as mesmas definições de programação nas restantes unidades.

Nota sobre a redundância e a saída contínua durante as atualizações do firmware

O mecanismo de sincronização CA utilizado em paralelo e trifásico tem uma versão de «protocolo» integrada.

As unidades podem trabalhar em conjunto, mesmo com versões de firmware diferentes, desde que estejam a executar a mesma versão do protocolo.

Isto permite uma alimentação contínua e ininterrupta mesmo ao atualizar o firmware, pois as unidades são atualizadas individual e sucessivamente, enquanto as restantes continuam a sincronizar e proporcionam uma saída CA estável.

Se a Victron precisar de alterar o número da versão de «protocolo», isto será indicado claramente no registo de alterações do firmware. Leia sempre isto antes da atualização.

Caso existam várias versões de protocolo em execução no mesmo bus VE.Can, todas as unidades indicam o erro n.º 71 até que todas sejam atualizadas com a mesma versão.

Existe uma configuração adicional para sistemas trifásicos que controla se as outras duas fases são encerradas se uma das fases estiver offline. Consulte a programação trifásica para obter mais informação.

Para configurar um sistema trifásico, o Inverter RS Smart deve ser instalado corretamente e executar a versão de firmware v1.13 ou superior.

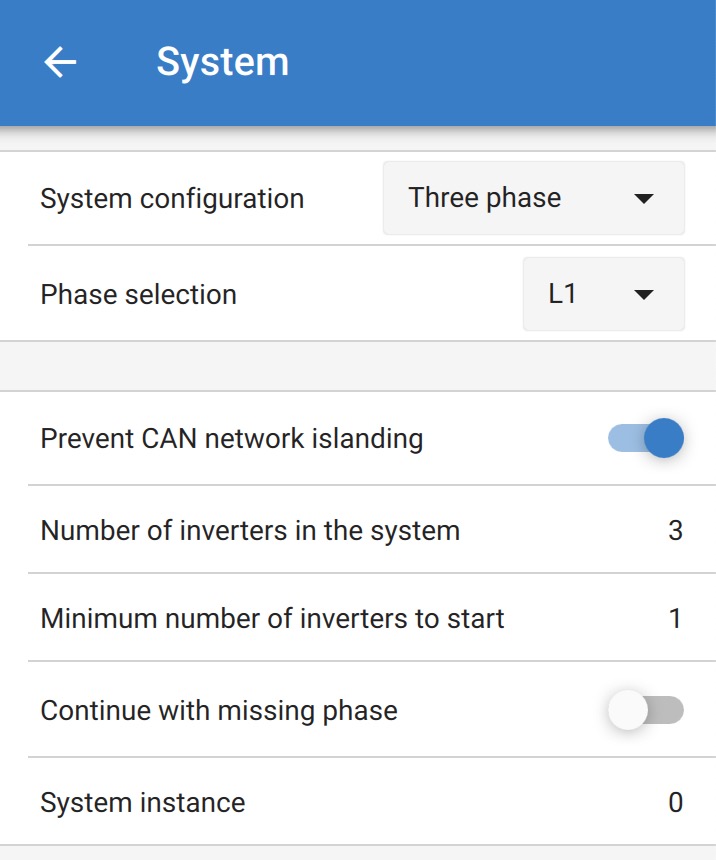

A configuração de um sistema para trifásico ou monofásico é feita na VictronConnect no menu Sistema.

A configuração de fábrica predefinida do sistema é «Autónoma». Toque na caixa para abrir um menu emergente onde pode selecionar «Trifásico». Existem duas opções trifásicas à escolha, para a direita ou a esquerda, dependendo da rotação da fase no local da instalação. Terá de aplicar estas mesmas definições a cada unidade individualmente.

Selecione a fase correta a que cada unidade está ligada. Apenas pode haver uma unidade por fase. Realize isto em cada unidade individual. Também é recomendável etiquetar fisicamente cada unidade e dar também um nome personalizado correspondente nas definições de informação do produto.

Instância do sistema: As unidades com o mesmo número de instância funcionam juntas no lado CA. Alterar a definição de instância do sistema permite que vários grupos de inversores estejam no mesmo bus VE.Can, mas não sincronizados, e segmentados em diferentes saídas CA, sem interferência. Prossiga com as mesmas definições de programação nas restantes unidades. Sincronização das definições do sistema: Esta opção permite sincronizar determinadas definições entre as unidades no sistema. Mais informação aqui.Sistema Para evitar o ilhamento da rede CAN: Esta função determina o que o sistema faz numa ligação CAN danificada entre as unidades RS e ativa a definição «Número de inversores no sistema». A predefinição está ativada. Se configurar três RS de forma trifásica, cada unidade individual vai continuar a funcionar apenas se detetar, pelo menos, uma outra unidade. Esta função apenas é relevante em combinação com a função «Continuar com a fase em falta». Número de inversores no sistema: Introduza o número total de unidades RS instaladas no sistema. Deve ser definido como três para um sistema RS trifásico. No caso de a ligação CAN estar danificada entre duas unidades, a rede é dividida em segmentos; esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar. Tenha em conta que definir a opção «Continuar com a fase em falta» como desativada anula este comportamento para assegurar que todas as três fases estão sempre alimentadas, pelo que uma ligação CAN danificada numa configuração trifásica desliga todas as unidades. Número mínimo de inversores para arrancar: Escolha o número mínimo de inversores que devem estar presentes por fase quando o sistema arranca. No caso de a ligação CAN estar danificada entre duas unidades, a rede é dividida em segmentos; esta definição permite determinar o maior e fechar o segmento menor para evitar que continuem sozinhos sem sincronizar. A configuração como três significa que todas as três unidades num sistema Multi RS trifásico têm de estar presentes para iniciar o sistema. Se a opção «Continuar com fase em falta» também estiver ativada, quando o sistema estiver operacional, não se irá desligar se o número de inversores operacionais por fase for inferior a este valor (desde que os inversores restantes consigam alimentar a carga). Continuar com fase em falta: É possível configurar o sistema para que, se uma unidade estiver offline (por exemplo, por estar fisicamente desligada ou por uma atualização do firmware, se não houver uma ligação à rede elétrica para permitir a passagem), as restantes unidades possam continuar a funcionar e proporcionar energia de saída CA às respetivas fases. Por defeito, a «Continuar com a fase em falta» está desativada. Desligar uma unidade com o interruptor físico fará com que a unidade se desligue. Se a unidade for uma das três unidades no sistema trifásico, então as outras também se desligam. Se a configuração «Continuar com a fase em falta» estiver ativada e o número mínimo de unidades for suficiente, a saída para as outras fases continua, mesmo que seja com menos fases que as configuradas. A opção de configuração «Continuar com a fase em falta» NÃO DEVE ser ativada se houver cargas trifásicas específicas ligadas que requeiram o funcionamento de todas as três fases sincronizadas (como um motor elétrico trifásico). Nesta situação, mantenha a configuração predefinida «desativada» para «Continuar com a fase em falta». Cuidado Tentar executar uma carga trifásica com apenas duas fases em funcionamento pode danificar o seu aparelho. Cuidado Se tiver configurado o sistema para continuar a funcionar com uma fase em falta e surgir um problema nas comunicações VE.Can entre as unidades (como o cabo danificado), estas continuam a funcionar, mas não sincronizam as formas de onda de saída. Comutar fases como um grupo: Desativar esta opção permite ao sistema continuar a trabalhar, mesmo se faltarem uma ou duas fases da entrada CA. O sistema continua a produzir uma saída trifásica nos terminais AC-Out. Pode ser utilizado como uma saída trifásica, se for necessário, mas apenas haverá uma fase disponível da rede elétrica ou gerador.

Nota sobre a redundância e a saída contínua durante as atualizações do firmware

Um sistema trifásico pode ser atualizado por firmware sem perder a energia na saída CA.

Certifique-se de que existe uma entrada CA estável disponível ao iniciar a atualização e que a unidade que está a ser atualizada muda para o modo CA passante.

O mecanismo de sincronização CA utilizado no sistema trifásico tem uma versão de «protocolo» integrada.

As unidades podem trabalhar em conjunto, mesmo com versões de firmware diferentes, desde que estejam a executar a mesma versão do protocolo.

Isto permite uma alimentação contínua e ininterrupta mesmo ao atualizar o firmware, pois as unidades são atualizadas individual e sucessivamente, enquanto as restantes continuam a sincronizar e proporcionam uma saída CA estável.

Se a Victron precisar de alterar o número da versão de «protocolo», isto será indicado claramente no registo de alterações do firmware. Leia sempre isto antes da atualização.

Caso existam várias versões de protocolo em execução no mesmo bus VE.Can, todas as unidades indicam o erro n.º 71 até que todas sejam atualizadas com a mesma versão.

Problemas conhecidos
