Manuel GX LTE 4G

7. Annexe

Dans cette section​:

7.1. Accessoires/Antennes

7.1.1. Antenne GSM 2G et 3G extérieure


Cette antenne peut être utilisée avec le GX LTE 4G pour les bandes 2G, 3G et 4G.

Référence

GSM900100100

Option de montage

Fixation par vis

Type de câble

RG-316

Longueur du câble

3 m

Connecteur

SMA mâle droit

Fréquences

800/900/1800/1900/2100 MHz

Gain du signal

3 dBi

7.1.2. Antenne GSM 4G extérieure


Cette antenne est optimisée pour les bandes de fréquences 4G et à ce titre, sa réception sera légèrement meilleure sur le réseau 4G. Elle peut être utilisée avec le GX LTE 4G pour les bandes 2G, 3G et 4G.

Si la variante 2G/3G n’offre pas un signal de qualité suffisante dans une installation, la solution consiste à contacter un fournisseur local d’antennes GSM. Toutes les informations nécessaires, y compris un lien vers le modem cellulaire (Simcom) utilisé, se trouvent dans ce manuel.

Référence

GSM900100400

Option de montage

Fixation par vis

Type de câble

RG-316

Longueur du câble

3 m

Connecteur

SMA mâle droit

Fréquences

800/900/1800/1900/2100 MHz

Gain du signal

3 dBi

7.1.3. Antenne GPS active


Référence

GSM900200100

Option de montage

Aimant

Type de câble

RG-74

Longueur du câble

3 m

Connecteur

SMA mâle droit

Fréquences

1575,42 MHz

Impédance

50 Ω

7.2. Notes concernant la couverture régionale

Une bonne référence pour vérifier les fréquences est cette carte de couverture mondiale 4G. Notez que la page contient également des renseignements relatifs à la 2G et la 3G, dans son lien en haut « Couverture mondiale GSM ».

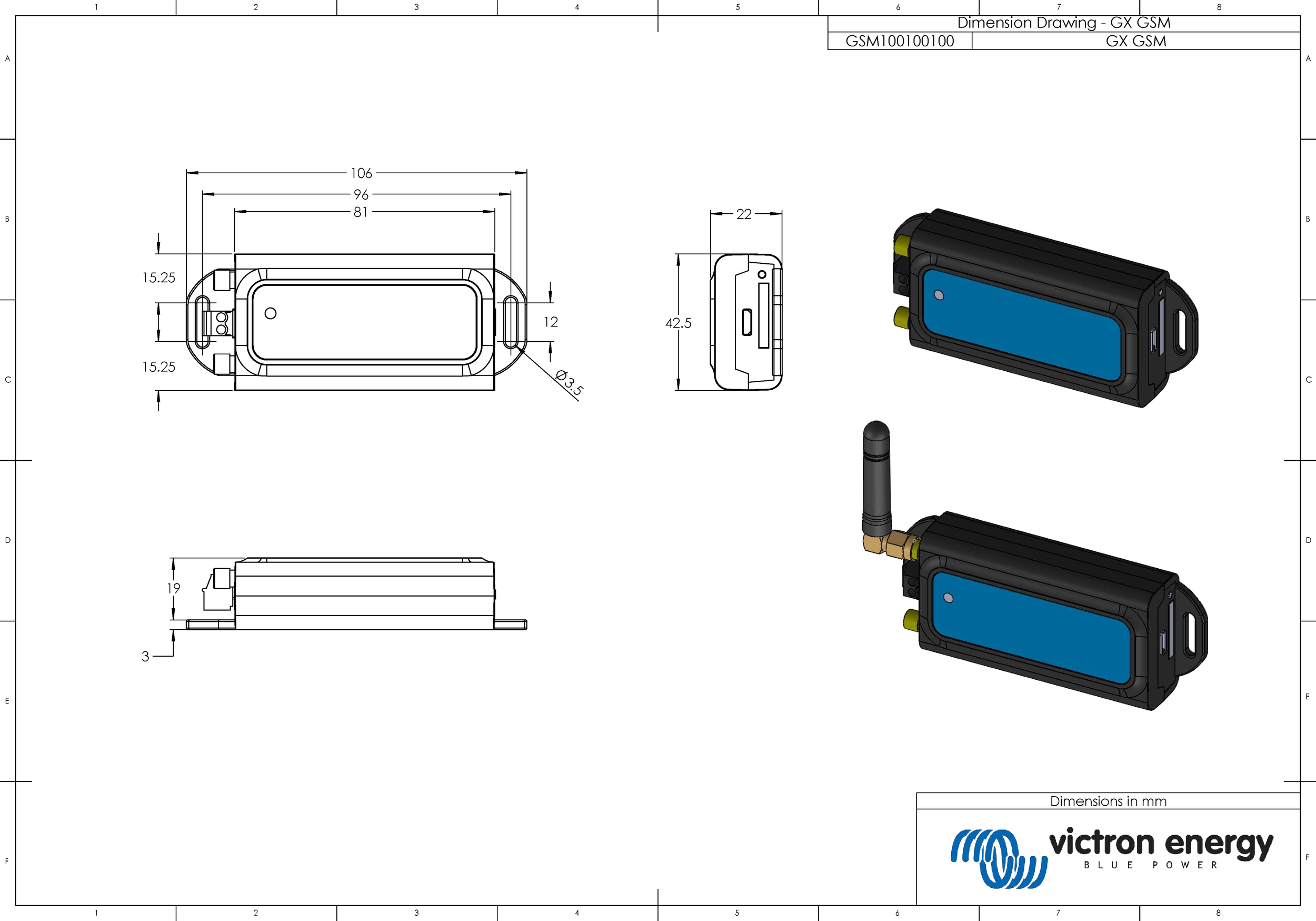

7.3. Dimensions

GX-GSM.pdf
