Manual - EV Charging Station

5. Inställning, konfigurering och drift

I detta avsnitt:

5.1. Inställning vid första användning via VictronConnect

Notera

Observera att drift via VictronConnect kräver att Bluetooth är aktiverat. Bluetooth är inte aktiverat på enheter som levereras med fast programvaruversion 1.23 eller tidigare. För att aktivera Bluetooth på dessa enheter måste du först utföra steget Inledande inställning via WiFi-åtkomstpunkt och sen aktivera det via Nätverksmeny-menyn. Enheter som levereras med fast programvaruversion 1.24 och högre har Bluetooth aktiverat som standard.

Den inledande inställningen krävs när EVCS är ny och ännu inte har konfigurerats eller efter den har återställts till fabriksinställningar.

Förberedelser

  1. Öppna VictronConnect och hitta posten för din EVCS (EVCS-HQXXXXXXXXX).

  2. Klicka på EVCS. Detta inleder parkopplingsdialogen. Ange parkopplingskoden som antingen är 000000 eller ett unikt nummer på en etikett inuti höljet.


Starta den första installationen

Om parkopplingen lyckas ska statussidan visas.

Ett varningsmeddelande öppnas och visar ”Första installation ej slutförd”.

Klicka på kugghjulet i det övre högra hörnet för att öppna inställningssidan så att du kan utföra den första installationen.

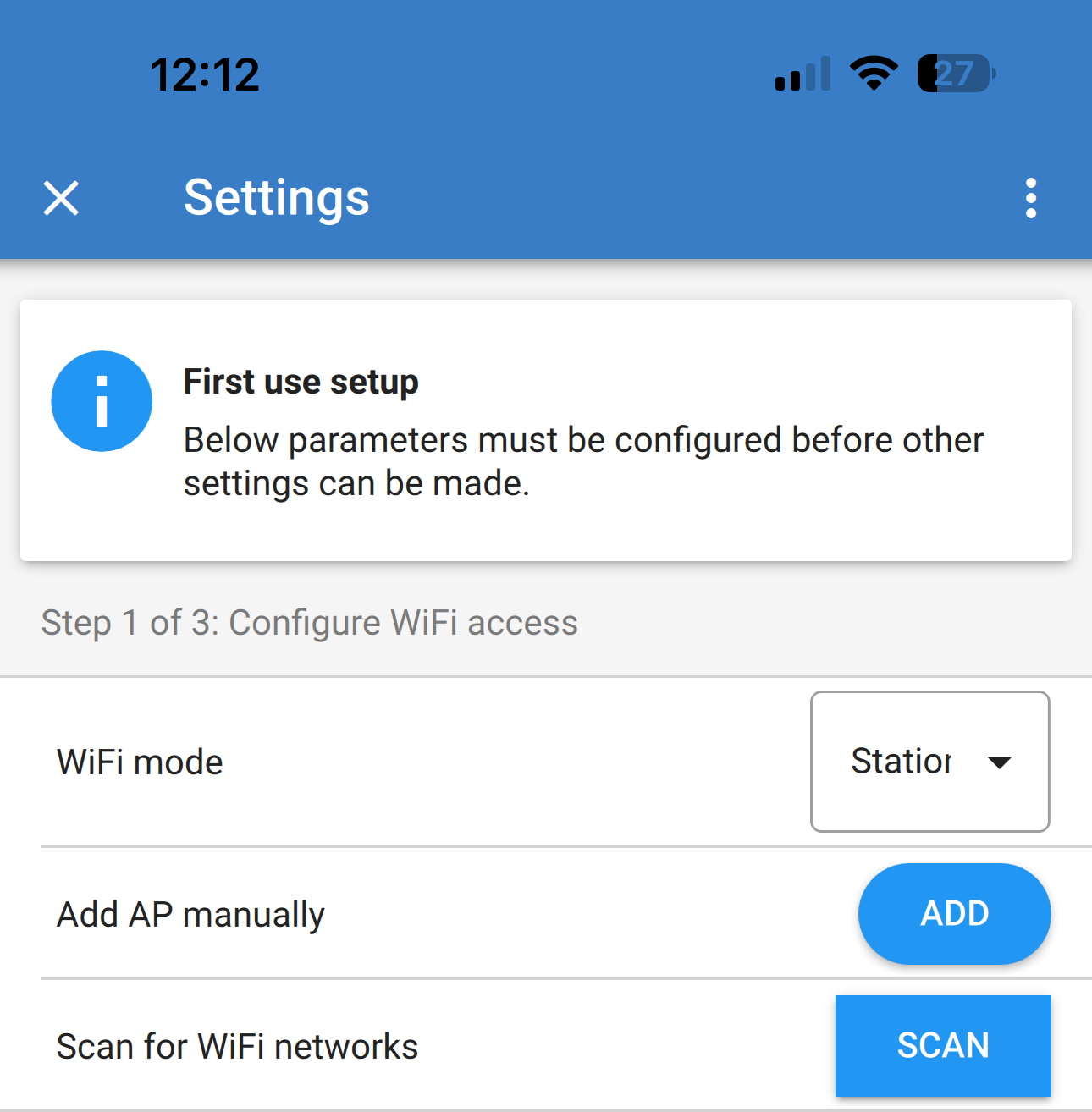

Steg 1 av 3: Konfigurera WiFi-åtkomst

En av följande parametrar måste ändras för att slutföra den inledande inställningen och börja använda laddningsstationen.

  • Bekräfta antingen WiFi-läge AP (EVCS tillhandahåller sin egen åtkomstpunkt) - alla nödvändiga parametrar är redan förifyllda. AP-lösenordsfrasen motsvarar lösenordet som finns på etiketten på insidan av EVCS.

  • Eller välj Stations-läge för att ansluta EVCS till ditt lokala nät/router. Om du redan känner till nätverksnamnet (SSID) kan du ange det manuellt. Du kan alternativt trycka på SCAN för att hitta närliggande nät, välja ditt önskade nät och ange åtkomstlösenordet.


Steg 2 av 3: Ändra uppgifterna för webbåtkomst.

Det här steget är nödvändigt för att säkerställa åtkomst till webbgränssnittet. Standardanvändarnamnet är ”admin”. Standardlösenordet motsvarar det som finns på etiketten på insidan av EVCS. Vi rekommenderar att du ställer in ditt eget lösenord och användarnamn.


Steg 3 av 3: Ställ in den högsta laddningsströmmen.

Ställ in den högsta laddningsströmmen med vilken EVCS tillåts att ladda (intervall: 6 A - 32 A).


Första installation slutförd

Du skickas tillbaka till statussidan och varningsmeddelandet har rensats.

Du kan nu börja använda EV Charging Station.


5.2. Inställning vid första användning via WiFi-åtkomstpunkt

Laddningsstationen sänder sin egen WiFi-åtkomstpunkt så fort som den förses med ström för första gången. Följande steg beskriver den inledande inställningen för att förbereda laddningsstationen för drift.

Anslut till WiFi-åtkomstpunkten:

  1. Skanna QR-koden på interna etiketten,

  2. eller gå till WiFi-menyn på din mobila enhet eller bärbara dator och lägg manuellt till den åtkomstpunkt som automatiskt sänder sitt SSID. SSID och lösenord finns angivna på en etikett på insidan av höljet.

  3. Eller skanna QR-koden som visas på skärmen under den inledande inställningsfasen. Observera att efter den inledande inställningen kommer en annan QR-kod visas på skärmen, som länkar till Victrons webbsida.


  1. Platsinställning:

    Efter anslutning till åtkomstpunkten, ange standard-IP-adressen 192.168.0.1 i en webbläsare. Standardanvändarnamnet är ”admin”. Standardlösenordet är skrivet på etiketten på enhetens insida. Den inledande inställningsprocessen påbörjas då:

    Välj den plats och tidszon där EV Charging Station installeras. Sommartid tillämpas i enlighet med ditt val.


  2. Lågprisladdning

    Beroende på vilken plats som valdes i det tidigare steget kan du behöva aktivera lågprisladdning.


  3. WiFi-inställning: Konfigurera WiFi-nätet genom att välja WiFi-läget

    1. Åtkomstpunkt: Enheten skapar sin egen WiFi-åtkomstpunkt. Detta gäller antingen för installation av enheten eller om ett separat WiFi-nät med en GX-enhet saknas.

      Ställ in SSID, IP-adress och nätmask enligt dina behov.


    2. Station: Ansluter enheten till ett lokalt WiFi-nät som inkluderar andra Victron-enheter såsom en GX-enhet eller VRM.

      Ändra WiFi-läget från AP till Station.

      Klicka på knappen ”Söka” (scan) för att söka efter andra WiFi-nät eller lägg manuellt till en känd AP genom att klicka på knappen ”Lägga till” (add). Observera WiFi-standarder: 802.11 b/g/n (endast 2,4Ghz).


      Markera nätet du vill ansluta till och klicka sen på ”apply” (tillämpa).


      Ange det externa WiFi-lösenordet i lösenordsrutan och klicka på ”Next” (nästa).


      Om du behöver en statisk IP istället för DHCP kan du ändra IP-lägesknappen till Manuell och fylla i den statiska IP-adressen, mask, nätport och DNS.


  4. Åtkomstinställning:

    1. Klicka på fältet Username (användarnamn) och skriv in ditt eget användarnamn. Standardanvändarnamnet är ”admin”.

    2. Klicka på fältet Password (lösenord) och ändra lösenordet till ett nytt med minst åtta tecken och det måste innehålla små, stora bokstäver samt specialtecken. Standardlösenordet är skrivet på etiketten på enhetens insida.

    3. Bekräfta ditt nya lösenord.

    4. Klicka på nästa.


  5. Inställning för laddningsström:

    Ställ in den högsta tillåtna laddningsströmmen (6 - 32 A).


  6. Första installation slutförd:

    Efter att du har klickat på Spara startar EV Charging Station om.


    Logga in med de uppgifter du angav i steg 3.


    Huvudpanelen visas då och EV Charging Station är klar för användning.


5.3. Aktivering av MQTT

Detta är den rekommenderade metoden för att ansluta EV Charging Station till en GX-enhet.

Kommunikation med en GX-enhet baserades tidigare på Modbus TCP. MQTT är mer flexibelt och ger EV Charging Station tillgång till en större GX-datamängd så att de två enheterna utbyter mer information och samarbetar bättre.

  • Med VictronConnect Remote kan du nå EV Charging Station var som helst ifrån.

  • Varningar och fel visas på GX-enheten.

  • GX-enheten kan styra laddning för GX-belastningar som använder överskottsenergi och Dynamic ESS.

  • Det är grunden för framtida funktioner.

Modbus TCP är fortfarande tillgängligt som ett alternativ.

Notera

EVCS fasta programvara måste vara version 2.09 eller senare,

GX-enheten måste köras med version 3.80 eller senare.

VictronConnect måste vara version 6.41 eller senare.

EV Charging Station och GX-enheten måste parkopplas innan de kan kommunicera med varandra.

GX-enheten måste först ställas in i parkopplingsläge där den lyssnar efter en parkopplingsbegäran från EV Charging Station.

5.3.1. Aktivera parkopplingsläge

Gå till Inställningar → Integrationer → MQTT-enheter, antingen från GX-enhetens pekskärm eller dess webbgränssnitt.

Klicka på aktiveringsknappen för att aktivera parkopplingsläge på GX-enheten.


Ett fönster visas kort längst ner på sidan och informerar dig om att parkopplingsläget har aktiverats. Dessutom ersätts aktiveringsknappen av en timer som räknar ner och visar den tid som återstår med parkoppling aktiverat.

Notera

Om tiden går ut kan du bara klicka på aktiveringsknappen på nytt.


Som ett alternativ till de två stegen ovan kan parkopplingsläget även aktiveras med den fysiska knappen på vissa GX-enheter som är utrustade med en sådan.

Tryck på knappen två gånger, med ett spetsigt föremål, som t.ex. en penna.

Den blåa LED-lampan på GX-enhetens front blinkar stadigt när parkopplingsläget är aktivt och stängs av efter två minuter.


5.3.2. Parkoppling via EVCS webbgränssnitt

FrånEV Charging Station webbgränssnitt ska du gå till Allmänna → GX-enhet.

Säkerställ att kommunikationen är inställd på Aktiv.

Ställ in kommunikationstypen på MQTT.

Klicka på knappen ”Hitta” för att hitta GX-enheter på nätverket.

Notera

EV Charging Station och GX-enheten måste vara på samma subnät i nätverket.


Ett popup-fönster visar alla GX-enheter som har hittats på nätverket.

Tryck eller klicka på den GX-enhet du vill parkoppla med.


IP-adressen och VRM-Portal ID för den valda GX-enheten kommer att fyllas i för respektive fält.

Notera

Säkerställ att Parkopplingsläge fortfarande är aktiverat på GX-enheten. Om tiden har gått ut måste du aktivera det på nytt.

Tryck på parkopplingsknappen för att starta kopplingsprocessen.


När enheterna har parkopplats visas ett meddelande längst ner på sidan.

Uppgifterna om de parkopplade GX-enheterna står skrivna under knapparna.


Klicka slutligen på spara-knappen längst ner på sidan.


På GX-enheten kommer EV Charging Station dessutom att visas som en parkopplad enhet.

EV Charging Station visas i enhetslistan med en kort beskrivning av dess status.


EV Charging Station visas på den huvudsakliga översiktssidan på GX-enheten.


5.3.3. Parkoppling via VictronConnect

Denna metod är ett alternativ till webbgränssnitts-metoden som beskrivits tidigare. Här sker parkopplingen med VictronConnect istället.

Om du redan har slutfört parkopplingsprocessen med webbgränssnittet och kommunikation har upprättats kan du hoppa över detta avsnitt.

Notera

VictronConnect version 6.41 eller senare krävs.

Anslut till EV Charging Station med appen VictronConnect.

Gå till Inställningar → Allmänt → GX-enhet.

Klicka på Vald GX (ingen).


Slå på Aktivera kommunikation.

Ställ in kommunikationstypen på MQTT.

Klicka på knappen ”Hitta” för att hitta GX-enheter på nätverket.

Notera

EV Charging Station och GX-enheten måste vara på samma subnät i nätverket.


Alla GX-enheter som hittas visas i listan.

Tryck ”Välj” på den GX-enhet du vill parkoppla med.


IP-adressen och VRM-Portal ID för den valda GX-enheten kommer att fyllas i för respektive fält.

Notera

Säkerställ att Parkopplingsläge fortfarande är aktiverat på GX-enheten. Om tiden har gått ut måste du aktivera det på nytt.

Tryck på parkopplingsknappen för att starta kopplingsprocessen.


Efter att de har parkopplats bör statusen ändras till ”Kommunikation upprättad” i grönt tillsammans med GX-enhetens IP-adress och VRM-id.


På GX-enheten kommer EV Charging Station dessutom att visas som en parkopplad enhet.

EV Charging Station visas i enhetslistan med en kort beskrivning av dess status.


EV Charging Station visas på den huvudsakliga översiktssidan på GX-enheten.


5.4. Inställning, konfigurering och användning av GX-enhet

5.4.1. Inställningsmeny och alternativ

Så fort MQTT-kommunikation har aktiverats visas den namngivna EVCS i enhetslistan och visar det aktuella läget och laddningsstatus.


Denna undermeny visas den nuvarande aktuella laddningssessionen med laddningseffekt per fas.

Laddningsläget kan ändras tillsammans med alla andra parametrar som hör till ett visst laddningsläge.


Inställningsmenyn tillåter att vissa inställningar konfigureras, inklusive positionen, vid vilken EV Charging Station är installerad på.

Autostart aktiverar laddning så fort som fordonet kopplas in.

Notera

När laddning är aktiverat betyder nödvändigtvis inte att fordonet börjar ladda direkt. Det betyder att EV Charging Station exempelvis är redo att starta så fort ett schema blir aktivt.


Enhetens undermeny visas parametrarna för EV Charging Station.

Namnet på EV Charging Station kan ändras.


5.5. Inställning, konfigurering och användning av VictronConnect

5.5.1. Inställning

Följande steg är nödvändiga för att ansluta till EV Charging Station via Bluetooth och VictronConnect:

  1. Säkerställ att Bluetooth är aktiverat i din EVCS.

    Tips

    Se avsnittet Nätverksmeny för ytterligare information om hur man aktiverar Bluetooth om det inte är aktiverat.

  2. Ladda ner och installera appen VictronConnect från App Store eller Google Play.

  3. Öppna VictronConnect och skrolla genom EVCS enhetslista.

  4. Klicka på den för att starta parkopplingsdialogen. Ange parkopplingskoden som antingen är 000000 eller ett unikt nummer på etiketten inuti höljet.

  5. Om parkopplingen lyckas visas EVCS översiktssida.


5.5.2. Översiktssida

Översiktssida tillhandahåller information om laddningsstatus, kontroller för att starta/stoppa laddning eller för att ändra laddningsläge och laddningsström. Dessutom kan de faktiska laddningsvärdena och sessionstatistiken övervakas.

Kontroller:

  • Start/stopp: Startar eller stoppar laddning i manuellt läge.

    Observera att efter att du har tryckt på stoppknappen minskas laddningsströmmen först till en lägstanivå och endast därefter öppnas kontaktorn (med en fördröjning på två sekunder).

  • Laddningsläge: Ändrar laddningsläget till manuellt, auto eller schemalagt.

  • Laddningsström: Justera laddningsströmmen (intervall 6-32 A, beroende på den högsta och lägsta laddningsström som är inställd på sidan över allmänna inställningar eller på webbgränssnittet).

    I schemalagt läge är inte laddningsströmmen justerbar här eftersom den fastställs i schemat.

Faktiska laddningsvärden:

  • Effekt: Laddningseffekt: Med en flerfasförsörjning är alla faser kombinerade

Sessionsstatistik:

  • Sessionstid: Tid för den nuvarande laddningssessionen.

  • Sessionsenergi: Total energi som laddats under denna session.

  • Sessionskostnad: Sessionskostnaden (vid laddning från nät) beror på energipriset per kWh så som det är inställt i EVCS inställningar, se avsnittet Allmänna inställningar.

  • Besparing per session: Besparing per session baserat på energi laddad från solceller och beroende på energipriset per kWh som det är inställt i EVCS inställningar.

  • Total energi: Den sammanlagda laddade energin sedan första installationen.


5.5.3. Inställningssida

Du når inställningsmenyn genom att klicka på kugghjulet i det övre högre hörnet på översiktssidan.

Följande menyalternativ är tillgängliga:

  • Nätverk: Ändra nätverksinställningar.

  • Allmänt: Justera laddningsinställningar.

  • Schemaläggare: Ställ in laddningsscheman.

  • Ringlampa: Konfigurera ringlampans beteende.

  • Åtkomst: Ange uppgifter för webbåtkomst.


Klicka på de tre vertikala prickarna i det övre högra hörnet på inställningssidan för att vidta följande steg:

  • Importera inställningar från fil: Importera tidigare sparade inställningar från en fil i inställningsbiblioteket.

  • Spara inställningar till fil: Spara nuvarande inställningar till en fil som sparas i inställningsbiblioteket. Denna fil kan användas som en reserv för att återställa inställningar på denna EV Charging Station eller för att enkelt tillämpa samma inställningar på en annan.

  • Dela inställningar: Detta inställningar via e-post eller andra sociala appar som exempelvis kan användas på Android- eller iOS-enheter.

  • Produktinfo: Visar EV Charging Station modellnummer och serienummer. Där finns även en brytare för att aktivera eller inaktivera Bluetooth. Se avsnittet Produktinfo för ytterligare information.

  • Återställning till fabriksinställningar: Återställ alla inställningar till fabriksinställningar. Detta innebär att alla anpassade inställningar förloras och en ny inställning måste utföras igen eller importeras från en tidigare sparad inställningsfil.

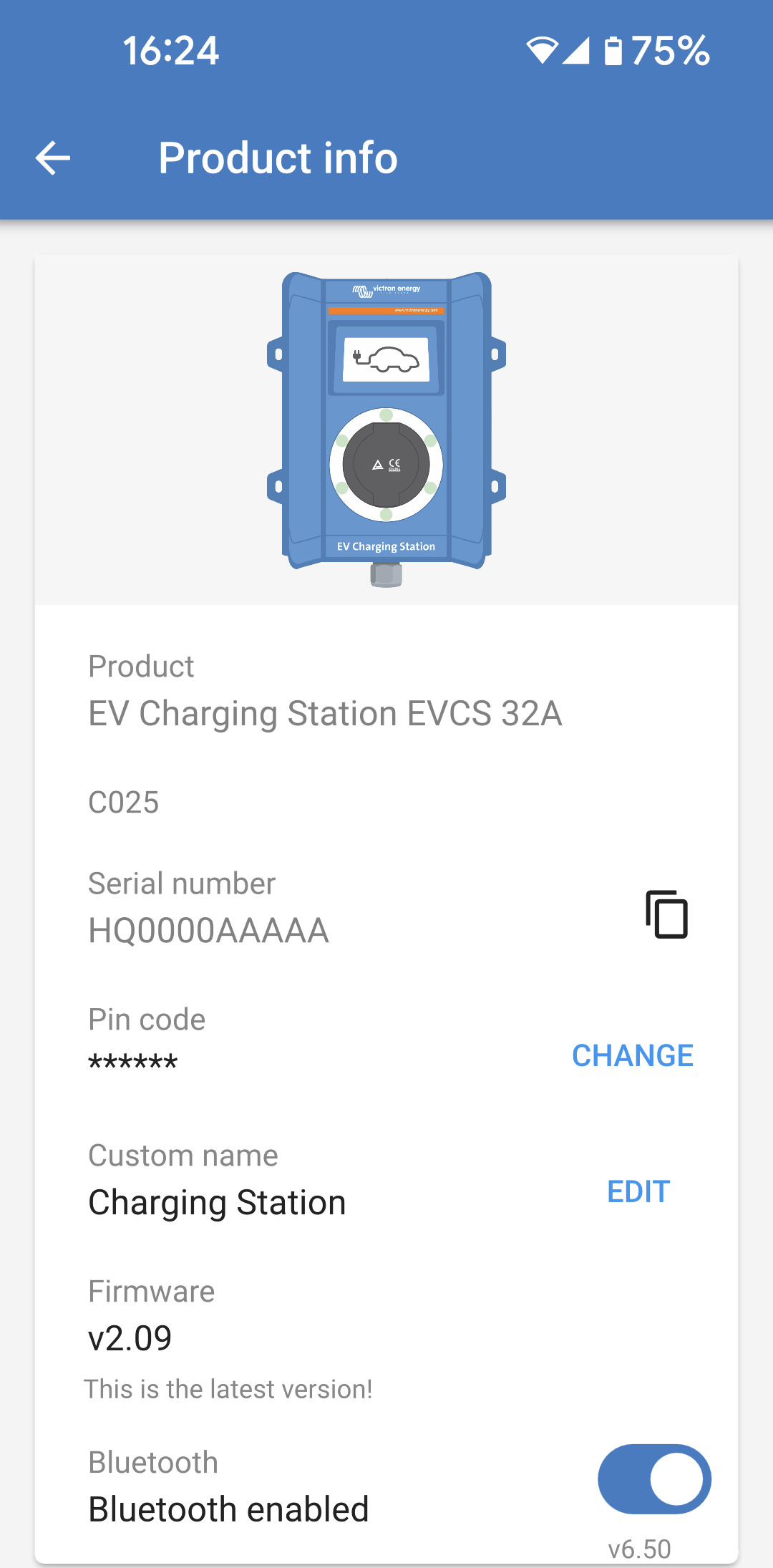

5.5.4. Produktinfo-sida

Klicka på de tre vertikala punkterna från inställningssidan för att komma till produktinfo.

  • Produkt: Visar produktnamn och modellnummer.

  • Serienummer: Visar EV Charging Station serienummer.

  • Pinkod: Pinkoden är dold men den kan ändras genom att använda ändringsknappen till höger.

  • Anpassat namn: Ändra EV Charging Station trevliga namn.

  • Fast programvara: Visar den fasta programvaruversionen som körs på EV Charging Station.

  • Bluetooth: Aktivera eller inaktivera Bluetooth-funktionen på EV Charging Station.

För mer information om hur du ger din EV Charging Station ett anpassat namn och hur du inaktiverar och återaktiverar Bluetooth hänvisar vi till manualen för appen VictronConnect.

Varning

Observera att om du inaktiverar Bluetooth via VictronConnect måste det återaktiveras via webbgränssnittet Nätverksmeny eller genom att använda funktionen Återställ till fabriksinställningarna, antingen via webbgränssnittet eller processen med DEF-knappen. Använd webbgränssnittets nätverksmeny för att aktivera Bluetooth på äldre enheter som har Bluetooth inaktivt som standard.


5.5.5. Nätverksinställningar

Avsnittet med nätverksinformation visas här:

  • Aktuell nätverksstatus: Visar nätverkets aktuella status.

  • Ansluten till: Visar namnet på det WiFi-nät som EV Charging Station är ansluten till.

  • IP-adress: Visar EV Charging Station LAN IP-adress.

WiFi-avsnittet gör det möjligt att konfigurera WiFi-inställningarna för EV Charging Station.

  • Läge: Tillåter dig att välja en lokal WiFi-anslutning eller om EV Charging Station ska skapa en WiFi-åtkomstpunkt. EV Charging Station borde vanligtvis endast vara inställd på att agera som en åtkomstpunkt om det inte finns något annat WiFi-nät tillgängligt.

    Notera

    Det lokala WiFi-anslutningsläget (STA) för EVCS är utformat för att fungera i en nätverksmiljö som använder certifierad nätverksutrustning som uppfyller gällande standarder. Se till att WiFi-åtkomstpunkten eller routern som används i din installation uppfyller tillämpliga myndighetskrav och är RED-godkänd, så att EVCS förblir skyddad och fungerar tillförlitligt i ett korrekt hanterat nätverk.

  • IP-konfigurering: Alternativ för att tillåta automatisk tilldelning av (DHCP) IP-adress eller manuell konfigurering av fast IP-adress. Automatisk IP-konfigurering är det rekommenderade alternativet. Det manuella alternativet är endast avsett för avancerade nätverksanslutningar eller efter uppmaning från nätverksadministratören.

  • Sökperiod: För att tillåta periodiska automatiska sökningar efter WiFi-nät, och i sådana fall, fastställa vilken tidsperiod det ska vara mellan sökningarna.

Avsnittet med listan över åtkomstpunkter visar hittade lokala WiFi-nät eller gör det möjligt att manuellt lägga till ett WiFi-nät.

Namnet på den nuvarande anslutna åtkomstpunkten visas här i grönt tillsammans med knapparna ”FORGET” (glöm bort) och ”DISABLE” (inaktivera).

  • Lägga till AP manuellt: Ger dig möjligheten att lägga till ett WiFi-nät manuellt. Denna funktion kan användas under omständigheter när det krävda nätverkets SSID är dolt och inte visas i listan över hittade nätverk.

  • Söka efter WiFi-nät: Klicka på knappen ”SCAN” (söka) för att omedelbart söka efter tillgängliga WiFi-nät i närheten.

    En lista över tillgängliga WiFi-nät börjar visas så fort de upptäcks. Listan innehåller åtkomstpunktens namn och dess säkerhetsstatus visas med symbolen för ett hänglås. Signalstyrkan som mottas av EV Charging Station visas med WiFi-symbolen till höger.

    Klicka på knappen ”ADD” (lägga till) bredvid det nät du vill ansluta dig till. Du ombeds då att ange lösenordet för det valda nätet, om tillämpligt.


5.5.6. Allmänna inställningar

Sidan för Allmänna inställningar anger alternativen för de allmänna inställningarna för EV Charging Station.

Avsnittet om laddningsinställningar har följande alternativ:

  • Laddningsstationens position: Detta alternativ väljer var i systemet som EV Charging Station är kopplad. EV Charging Station kan exempelvis vara kopplad på AC-ingångssidan eller AC-utgångssidan på en MultiPlus.

  • Autostart laddningsstation: Detta alternativ definierar huruvida laddningsstationen ska påbörja laddning automatiskt när laddningskabeln ansluts till fordonet.

  • Kontaktdon aktivt när laddad: När elbilen är laddad går det att ställa in om kontaktdonet ska förbli stängt eller öppnas, vilket innebär att det fullständigt kopplar från elbilen från försörjningen.

  • Högsta laddningsström: Den högsta laddningsströmmen som EV Charging Station som mest levererar till elbilen. Det konfigurerbara intervallet är mellan 6 A till 32 A.

  • Lägsta laddningsström: Den lägsta laddningsströmmen som bör levereras till elbilen om den inte är laddad till önskad nivå. Det konfigurerbara intervallet är mellan 6 A till 32 A.

  • Effektkalibrering: Justera den här inställningen för att kalibrera den faktiska effektavläsningen.

  • Faktiskt effekt: Visar den faktiska kombinerade effekten i alla faser som EV Charging Station levererar till elbilen.

Andra inställningsavsnitt tillhandahåller

  • Energipris per kWh: Ställ in priset för energin som importeras från nätet.

  • GX-enhet Välj detta alternativ för att kommunicera med en GX-enhet såsom en Gerbo GX eller Ekrano GX.

  • Datum och tid: Ställ in tidszon, datum och tid.

Starta om EVCS:

  • Systemomstart: klicka på knappen "REBOOT" (omstart) för att starta om EV Charging Station.


Laddningsstationens position:

Välj den position som EV Charging Station är kopplad i systemet.

Om EV Charging Station är kopplad någonstans innan växelriktare/ laddaren ska du välja alternativet ”Växelriktare AC-in”.

Alternativt, om EV Charging Station är kopplad efter växelriktare/ laddaren eller är kopplad efter en växelriktare ska du välja alternativet ”Växelriktare AC-ut”.


Autostart laddningsstation

Välj om EV Charging Station ska starta automatiskt eller inte när laddningskabeln ansluts till elbilen.

Välj ” Aktivt” för att laddningen ska starta automatiskt när laddningskabeln är ansluten till elbilen.

Välj ”Inaktivt” om du inte vill att laddningen ska starta automatiskt. I så fall måste laddningen startas manuellt genom att trycka på startknappen från översiktssidan. Detta kan hjälpa till att förhindra otillåten användning av EV Charging Station.


Kontaktdon aktivt när laddad

Välj om kontaktdonet inuti EV Charging Station ska förbli stängt eller inte eller öppnas när elbilen är laddad men kabeln är fortfarande ansluten.

Välj ”Aktivt” om du vill att det interna kontaktdonet ska förbli stängt när elbilen är laddad. Detta kan exempelvis vara användbart om du vill förbereda kupéluften med el från laddningskällan istället för från elbilens batteri.

Notera

Vissa fordon kan påvisa ett fel om EV Charging Station:s kontaktor fortsatt är stängd efter att laddningen har upphört.

Välj ”Inaktivt” om du vill att det interna kontaktdonet ska öppnas när elbilen är laddad. Detta leder till att elbilen kopplas från försörjningen som om elkabeln hade tagits bort.


Energipris per kWh

Ange priset för importerad el per kWh. Detta används för att beräkna besparingar per session.


GX-enhetskommunikation

Inställningssida för GX-enheten nås från sidan för allmänna inställningar.

  • Vald GX-enhet: Visar den valda GX-enhetens IP-adress och VRM-Portal-id.

    Klicka på det här fältet för att göra ändringar.

  • Starta laddning när reservbatteriets SoC är: Den lägsta SoC i reservbatteriet som krävs för att EV Charging Station ska påbörja laddning i autoläge.

  • Off-grid, stoppa laddning när reservbatteriets SOC är: Off-grid eller när nätet inte är tillgängligt kommer EV Charging Station sluta ladda när reservbatteriets SoC sjunker under denna nivå:

  • Tillåt batteri-/näteffekt för autoläge: Aktivera den här inställningen för att tillåta autoläge för att fortsätta ladda elbilen vid lägsta ström även om det inte finns tillräckligt med överskottssolenergi. Detta hjälper till att minska automatiska cykler av aktiverad/inaktiverad laddning i autoläge. Obs: EV Charging Station kan inte avgöra om energin kommer från batteriet eller nätet, detta är upp till växelriktare/laddaren i systemet.

  • Tillåt låg överskottssolcellsenergi för autoläge: Om det inte finns tillräckligt med överskott av solenergi för att tillgodose bilens laddningseffekt tillåter detta alternativ EV Charging Station att täcka upp underskottet med näteffekt.

    Detta sker endast i autoläge.

  • Tidsgräns för batteri-/näteffekt:Om ovan inställning är aktiverad är detta den högsta kontinuerliga mängden tid som EV Charging Station drar effekt från batteriet eller elnätet.

  • Belastningsfrånkoppling: När den här inställningen är aktiv läser den av systemväxelriktarens belastningsfrånkoppling. I händelse av en överbelastning minskar EV Charging Station sin laddningsström till lägsta nivå och väntar i ungefär fem sekunder. Om växelriktaren fortfarande är överbelastad slutar EV Charging Station att ladda. Solcellsladdningsregulator återupptas en kort stund efter att växelriktarens belastningsfrånkoppling har rensats.

    Om systemet upptäcker flera överbelastningshändelser inom en viss tidsperiod minskar EV Charging Station laddningsströmmen med 10 %.

    Samma gäller för nätbundna system om en påtvingad nätströmsbegränsning överskrids.

    En varning visas i VictronConnect eller i EV Charging Station om laddningseffekten minskas eller om laddningen avbryts.

  • Begränsning av ingångsström: Detta visar den påtvingade strömbegränsningen som tillämpas på nätbundna system.

  • Emulering av reservbatteri: Detta bör endast aktiveras i system som inte har ett reservbatteri installerat. Genom att aktivera detta alternativ kan EV Charging Station emulera ett systembatteri. Det tillåter autoläget att fungera även om det inte finns något fysiskt batteri i systemet.


  • Aktivera kommunikation: Aktivera eller inaktivera kommunikation mellan EV Charging Station och GX-enheten.

  • Kommunikationstyp: Välj mellan MQTT eller Modbus TCP. MQTT är den föredragna metoden.

  • IP-adress: Visar den anslutna GX-enhetens IP-adress

  • VRM Portal ID: Visar det VRM-portal-id som används av GX-enheten.

  • Upprätta kommunikation: Använd detta för att upprätta kommunikation med en GX-enhet eller för att ändra till en annan GX-enhet. Detta behövs vanligtvis inte om kommunikation redan har upprättats så som det visas i grönt nedan.

  • Avbryta kommunikation: Avbryt kommunikationen med en redan ansluten GX-enhet.

  • Enhetsidentifiering: Om kommunikationskontrollen misslyckas bör du säkerställa att den angivna IP-adressen är korrekt eller använda knappen ”HITTA” för att söka efter en lokal GX-enhet enligt nedan:


  • Enhetsidentifiering: Klicka på knappen ”HITTA” för att tillåta EV Charging Station att automatiskt hitta alla GX-enheter på det lokala nätverket.

    Alla GX-enheter som hittades med funktionen ”Hitta enhet” anges i listan.

    Klicka på ”SELECT” (lägga till) för att parkoppla den önskade GX-enheten med EV Charging Station. Den blir då den GX-enhet som EV Charging Station kommunicerar med och dess uppgifter fylls i fälten för IP-adress och VRM-portal-id.


Datum och tid

Korrekt datum och tid är väsentligt för att schemalagd laddning ska fungera korrekt.

  • Region: Välj din tidszonsregion.

  • Plats: Välj din tidszon.

  • Offset: OM UTC-region har valts är det nödvändigt att ange den korrekta offseten för din tidszon.


Omstart av systemet

  • Klicka på knappen "OMSTART” för att starta om EV Charging Station. Välj ”JA” i fönstret som visas för att bekräfta omstarten.


5.5.7. Schemaläggare

Om laddningsläge är inställt på ”Schemalagt” från översiktssida laddar EV Charging Station enligt de scheman som är fastställda i detta avsnitt.

Flera scheman kan skapas för olika tidpunkter på dagen och/eller veckodagar.

  • Lägga till ett nytt schema: Klicka här för att konfigurerar ett nytt schema.


På konfigurationssidan för schemaläggning kan du anpassa följande villkor. Tidsvillkoren uttrycks i 24h-format.

  • Aktivera: Växla till det aktuella schemat för att aktivera eller inaktivera det.

  • Starttid: Tiden när du vill att EV Charging Station ska börja ladda.

  • Sluttid: Tiden när du vill att EV Charging Station ska sluta ladda.

  • Ström: Den högsta mängden ström för att ladda elbilen under det här schemat.


  • Upprepning: Välj rullgardinsmenyn för att välja vilken sort av upprepningsmönster.

    • Dagligen: Schemat upprepas varje dag.

    • Mån-Fre: Schemat upprepas enbart på veckodagar måndag till fredag.

    • Helger: Schemat upprepas enbart på helger lördag och söndag.

    • Anpassat: En lista över varje veckodag visas. Markera de veckodagar du vill att schemat ska tillämpas på.


När du har ställt in dina preferenser ska du klicka på knappen ”spara nytt schema” för att lägga till det till schemaläggaren eller ”Avsluta” om du inte vill skapa det nya schemat.


Det nyligen skapade schemat läggs till schemaläggningslistan. Härifrån kan de individuella schemana aktiveras eller inaktiveras, ändras eller raderas.

  • Status: Visar schemats aktuella status. Om schemat inte är aktiverat körs det inte.

  • Radera schema: Klicka på knappen ”Radera” för att radera schemat. Ett popupfönster visas för att bekräfta att schemat har raderats.

  • Lägga till ett nytt schema: Detta visas under de befintliga schemana och kan väljas för att skapa ytterligare ett schema.


5.5.8. Ringlampa

Ringlampan som omger laddningskabeluttaget på framsidan av EV Charging Station visas vad den gör med ett snabbt ögonkast.

Det finns flera ljuslägen och inställningar för ljusstyrka att välja mellan för att representera EV Charging Station status:

  • Frånkopplad

  • Ansluten

  • Väntar på start

  • Väntar på sol

  • Låg SOC

  • Manuell laddning

  • Auto laddning

  • Laddad

Inställningar för ringlampa

EV Charging Station ringlampa kan anpassas för var och ett av de statuslägen som anges nedan:

  • Läge: Välj det beteende eller mönster som ringlampan visar:

    • Statiskt

    • Blinkar

    • Andas

    • Färgsvep

    • Omvänt färgsvep

    • Spegelvänt färgsvep

    • Spegelvänt omvänt färgsvep

    • Blandat färgsvep

  • Färg: Välj en färg från färgskalan eller ange specifika RGB-värden.

  • Period: Ange hur länge läget ska visas.

  • Ljusstyrka: Justera LED-ringens ljusstyrka för det här läget, 0 - 100 %.

  • Testa den här fonden: Klicka på knappen ”TRY” (testa) för att testa om fondens färg och ljusstyrka är passande.


5.5.9. Åtkomst

Uppgifter för webbåtkomst

Sidan med uppgifter för webbåtkomst tillåter dig att ändra åtkomstuppgifterna till webbsidan för EV Charging Station.

Av säkerhetsskäl rekommenderar vi starkt att du ändrar dessa uppgifter från standarduppgifterna.

  • Användare: Användarnamn

  • Lösenord: Ange att passande starkt lösenord för att förhindra otillåten åtkomst till EV Charging Station.


5.5.10. Återställning till fabriksinställningar

Det är möjligt att återställa EV Charging Station till fabriksåterställningar via VictronConnect. Observera att den här processen återställer alla inställningar till deras standardvärde och kräver att den inledande inställningen (se avsnittet Inställning vid första användning via VictronConnect för ytterligare information) utförs på nytt.

På enheter som levereras med fast programvaruversion 1.23 eller äldre leder det även till att Bluetooth inaktiveras. För att aktivera Bluetooth på dessa enheter måste du först utföra steget Inledande inställning via WiFi-åtkomstpunkt och sen aktivera det via Nätverksmenyn.

Klicka på de tre vertikala punkterna från inställningssidan och klicka på ”återställning till fabriksinställningar” för att komma till den här funktionen.

En bekräftelseruta ”återställa enheten?” visas. Klicka på ”JA” för att gå vidare med återställningen av enheten till fabriksinställningar.


5.6. Uppdatering av fast program

EVCS fasta programvara kan uppdateras manuellt via webbgränssnittet eller på distans via VRM: Fjärrstyrd uppdatering av fast programvara

Det enklaste sättet att uppdatera EVCS fasta programvara är med funktionen för fjärruppdatering via VRM. Du kan utföra uppdateringen automatiskt med ett enkelt knapptryck eller manuellt, om du föredrar det. Följ dessa steg-för-steg-instruktioner för att lära dig exakt hur du ska gå tillväga. Observera att det krävs att en GX-enhet är ansluten till VRM-portalen.

Följ stegen nedan för att uppdatera den fasta programvaran manuellt via webbgränssnittet:

  1. Ladda ner den senaste fasta programvaran från Victron Professional

    Se till att du har rätt programvarufil. För EVCS-modellen med en skärm ska du välja programvarufilen som innehåller ”C025” i filnamnet. För EVCS NS-modellen ska du välja programvarufilen som innehåller ”C026” i filnamnet.

  2. Öppna webbgränssnittet

  3. Klicka på ”säkerhetskopia och fast programvara” (”Backup & FW”).

  4. Klicka på ”Open” (öppna) och sök efter mappen där den tillhandahållna programvarufilen är sparad.

  5. Välj programvarufilen (*.evcsup)

  6. Klicka på uppdatera för att påbörja uppdateringsprocecssen

    Efter att uppdateringen har utförts startar laddningsstationen om och huvudsidan visas på nytt. Alla tidigare inställningar bevaras.

5.7. Återställning till fabriksinställningar och av lösenord

Notera

En återställning till fabriksinställningarna innebär att alla systeminställningar återställs till standardvärden. Den Inledande inställning måste sen utföras igen.Inledande inställning

Detta kan undvikas genom att utföra en delvis återställning, som endast återställer Bluetooth-pinkoden och administratörslösenordet. Det här alternativet är dock endast tillgängligt via DEF-knappmetoden.

Om du tappar bort lösenordet kan det ursprungliga lösenordet återställas på olika sätt:

Återställ till fabriksinställningarna från webbgränssnittet:

  1. Klicka på inställningsknappen ”Settings”.

  2. Klicka på knappen för säkerhetskopia och fast programvara ”Backup & FW”.

  3. Klicka på "Reset to factory defaults” (återställ till fabriksinställningarna).

  4. Kör Inställning vid första användning via WiFi-åtkomstpunkt på nytt.

Återställ till fabriksinställningarna via VictronConnect:

  1. Öppna VictronConnect och klicka på EVCS i listan My Devices (mina enheter).

  2. Klicka på kugghjulssymbolen i det övre högra hörnet på statusskärmen.

  3. Klicka på de tre vertikala punkterna på inställningssidan och välj Återställning till fabriksinställningar.

  4. En varning om att alla inställningar kommer att återställas till fabriksinställningarna visas. Klicka på ”YES” (ja) för att återställa till fabriksinställningar.

  5. Kör Inställning vid första användning via VictronConnect på nytt.

Delvis och fullständig återställning till fabriksinställningarna genom att använda DEF-knappen inuti enheten:

Varning

Processen som beskrivs nedan får endast utföras av kvalificerad personal eftersom den kräver att EV Charging Station är försedd med ström. Att arbeta under hög spänning är mycket farligt och kan innebära dödsfara om det utförs felaktigt.

  • Delvis återställning

    En delvis återställning återställer enbart adminstratörslösenordet och Bluetooth-pinkoden. Alla andra inställningar bevaras.

  1. Öppna enheten genom att ta bort fästplattan. Var försiktigt och vidrör inte högeffektsdelarna inuti enheten. Endast området runt DEF-knappen är säkert.

  2. Tryck på DEF-knappen (se bild på dess placering i Inställningswebbgränssnitt för EV Charging Station) i längre än 5 sekunder men kortare än 15 sekunder.

    Efter att du har släppt DEF-knappen börjar RGB-ringlampan att blinka grönt snabbt för att visa att den delvisa återställningen har inletts.

    Observera att om din mobila enhet parkopplades innan du återställde pinkoden är det fortfarande möjligt att ansluta till EVCS via VictronConnect så länge som den fortfarande är associerad. Alla andra enheter måste parkopplas med standardpinkoden enligt beskrivning i avsnittet Inställning, konfigurering och användning av VictronConnect om VictronConnect.

    Om du var inloggad på webbgränssnittet via en webbläsare före den delvisa återställningen kommer återställningen av administratörslösenordet inte verkställas förrän du loggar ut från webbgränssnittet. Alla andra enheter kräver fabrikslösenordet som är tryckt på etiketten inuti enheten, tills ett nytt lösenord har angetts. Se Åtkomstmeny för mer information.

  3. Montera tillbaka fästplattan på enheten och fäst skruvarna.

  4. Ange ett nytt administratörslösenord. Se Åtkomstmeny för mer information.

  • Fullständig återställning

  1. Öppna enheten genom att ta bort fästplattan. Var försiktigt och vidrör inte högeffektsdelarna inuti enheten. Endast området runt DEF-knappen är säkert.

  2. För en fullständig återställning ska du trycka på DEF-knappen (se bild på dess placering i Inställningswebbgränssnitt för EV Charging Station) i mer än 15 sekunder tills RGB-ringlampan börjar blinka blått snabbt för att visa att den fullständiga återställningen har inletts. Släpp sedan upp knappen.

  3. Montera tillbaka fästplattan på enheten och fäst skruvarna.

  4. Kör Inställning vid första användning via VictronConnect eller Inställning vid första användning via WiFi-åtkomstpunkt på nytt.

5.8. Underhåll

EV Charging Station kräver inget särskilt underhåll.
