16. Obsługa RV-C
16.1. Wprowadzenie do RV-C
Począwszy od Venus OS w wersji 2.90, urządzenia Victron obsługują protokół RV-C.
Czym jest protokół RV-C?
RV-C (Recreational Vehicle-CAN) to protokół komunikacyjny oparty na magistrali CAN, podobny do NMEA 2000 dla łodzi. Jest szeroko stosowany w USA w celu umożliwienia komunikacji między komponentami i urządzeniami w pojazdach rekreacyjnych.
RV-C ma dwie główne funkcje:
RV-C out: Umożliwia monitorowanie i sterowanie urządzeniami Victron za pomocą panelu sterowania RV-C.
RV-C in: Umożliwia urządzeniom Victron GX odbieranie i wyświetlanie danych z kompatybilnych urządzeń RV-C innych firm.
Podsumowując, gdy ta funkcja jest włączona w urządzeniu GX podłączonym do sieci RV-C, panel sterowania RV-C może odczytywać dane urządzeń Victron, np. z BMV lub falownika/ładowarki, i wyświetlać je na ekranie, a nawet sterować niektórymi z tych urządzeń. Informacje pochodzące z kompatybilnych urządzeń RV-C są jednocześnie wyświetlane na urządzeniu GX.
RV-C jest zbudowany na bazie SAE J1939.
16.2. Ograniczenia
Urządzenia VE.Can
Protokoły RV-C i VE.Can nie są zgodne. Gniazdo VE.Can w urządzeniu GX można skonfigurować dla profilu VE.Can lub profilu RV-C, ale nie dla obu jednocześnie.
Niektóre urządzenia GX mają tylko jedno w pełni funkcjonalne gniazdo VE.Can. Dlatego też, gdy wymagana jest łączność RV-C, ogranicza to liczbę innych urządzeń, które można wykorzystać w systemie.
Typowe urządzenia mające związek z pojazdami kempingowymi, których w związku z tym nie można używać w wyżej opisanej sytuacji:
Nie można użyć Lynx Smart BMS i Lynx BMS NG, ponieważ wymagają połączenia VE.Can. Zamiast tego należy użyć VE.Bus BMS (łączy się przez VE.Bus).
Lynx Smart Shunt nie jest kompatybilny; zamiast tego należy użyć SmartShunt (łączy się przez VE.Direct).
Kontrolery ładowania MPPT dużej mocy muszą być podłączone przez VE.Direct, a nie przez VE.Can.
Kompatybilność urządzenia GX
W zależności od instalacji to ograniczenie wpływa na wybór urządzenia GX:
Color Control GX (CCGX), MultiPlus-II GX i EasySolar-II GX: Każdy ma tylko jedno gniazdo VE.Can, które można skonfigurować albo dla VE.Can, albo RV-C, lecz nie dla obu. Na przykład nie można używać Lynx Smart BMS i jednocześnie łączyć się z siecią RV-C.
Cerbo GX i Cerbo-S GX: Podobnie jak powyżej, te modele mają tylko jedno w pełni funkcjonalne gniazdo VE.Can. Jest to albo VE.Can, albo RV-C, lecz nie obydwa.
Uwaga
Uwaga: Gniazdo BMS-Can w Cerbo GX jest ograniczone i nie można go używać dla RV-C.
Cerbo GX MK2: Niemal identyczny z Cerbo GX, ale z dwoma gniazdami VE.Can, umożliwiającymi jednoczesne połączenie z sieciami VE.Can i RV-C.
Venus GX: Wyposażony w dwa gniazda VE.Can, umożliwiające jednoczesne połączenie z sieciami VE.Can i RV-C.
Ekrano GX: Posiada również dwa gniazda VE.Can i może być podłączony jednocześnie do sieci VE.Can i RV-C.
16.3. Obsługiwane urządzenia
Od wersji Venus OS v2.90 dodano obsługę wyjścia RV-C dla szeregu produktów Victron. Obsługiwane są następujące urządzenia:
Urządzenie Victron | RV-C In | RV-C Out | Uwagi |
|---|---|---|---|
Inwerter/ładowarka VE.Bus | Tak | Falownik i ładowarka mogą być sterowane oddzielnie (włączanie/wyłączanie) z RV-C. Można także ustawić ograniczenie brzegowego prądu wejściowego. | |
Ładowarka Smart IP43 120-240V | Tak | Może być włączana/wyłączana przez RV-C. Można także ustawić ograniczenie brzegowego prądu wejściowego. | |
Ładowarka Smart IP43 230V | Tak | Tylko do odczytu przez RV-C. Nie ma możliwości sterowania. | |
Skylla-i i Skylla-IP44/IP65 | Tak | Wymaga dwóch w pełni funkcjonalnych interfejsów CAN-bus. Obecnie obsługiwane tylko przez Venus GX, Cerbo GX MK2 i Ekrano GX. | |
Inwerter VE.Direct | Tak | ||
Inwerter Smart i Inwerter RS | Tak | ||
Ładowarki solarne z MPPT RS | Tak | ||
Orion XS | Tak | Tylko przy ładowaniu z alternatora | |
Akumulatory:
| Tak | ||
Zbiorniki: Dane o poziomie w zbiorniku są obsługiwane z następujących źródeł wejściowych:
| Tak | ||
Czujniki zbiornika RV-C
| Tak | ||
Automatyczne uruchamianie/zatrzymywanie generatora | Tak | Wystarczy włączyć opcję automatycznego uruchamiania | |
Akumulatory innych firm
| Tak |
16.4. Konfiguracja RV-C
Konfiguracji RV-C dokonuje się za pośrednictwem urządzenia GX:
Po wybraniu profil RV-C staje się aktywny, a poprzednio wybrany profil zostaje dezaktywowany (skojarzony sprzęt, taki jak urządzenia VE.Can, staje się niedostępny w interfejsie graficznym). |    |
16.4.1. Konfiguracja urządzeń wyjściowych RV-C
Urządzenia wyjściowe RV-C można skonfigurować w podmenu Urządzenia w menu portu VE.Can. | |
Podmenu Urządzenia zawiera wszystkie urządzenia sieci RV-C, w tym urządzenia wyjściowe RV-C. Te ostatnie są identyfikowane przez [VRM# instance], co może być użyte do określenia „rzeczywistych” urządzeń z menu głównego urządzenia GX. Adres szesnastkowy po prawej stronie jest adresem źródłowym. |  |
Po wejściu do podmenu urządzenia RV-C widoczne są ogólne informacje o urządzeniu RV-C, a co ważniejsze, po przewinięciu do dołu strony, menu konfiguracji. Wyświetlenie menu konfiguracji wymaga co najmniej poziomu dostępu użytkownika i instalatora, patrz rozdział Struktura menu i konfigurowalne parametry. |  |
Instancję odpowiednich DGN można zmienić w podmenu Konfiguracja. |  |
16.5. Obsługa urządzeń Garnet SeeLevel II 709-RVC i Victron GX
Dzięki obsłudze RV-C w Venus OS, Garnet SeeLevel 709-RVC i SeeLevel Soul można używać do wyświetlania danych o poziomie zbiornika zarówno na urządzeniu GX, jak i VRM. Wszystkie modele 709-RVC i SeeLevel Soul są zgodne z GX.
Ograniczenia
W sytuacji, gdy gniazdo magistrali CAN w urządzeniu GX jest skonfigurowane dla RV-C, nie może być używane jednocześnie z funkcją VE.Can lub NMEA 2000. Do jednego gniazda można podłączyć albo VE.Can/NMEA 2000, albo RV-C, lecz nie obydwa jednocześnie.
Urządzenia takie jak Venus GX, Cerbo GX MK2 i Ekrano GX, które mają dwa w pełni funkcjonalne gniazda VE.Can, obsługują równoległe uruchamianie VE.Can i RV-C.
Jeśli RV-C blokuje niezbędną łączność VE.Can na urządzeniu GX, zaleca się użycie Garnet SeeLevel 709-N2K, który komunikuje się przez NMEA 2000 i unika tych ograniczeń.
Poziomy płynu w zbiorniku wyświetlane na urządzeniu GX (i VRM) wyłącznie jako wartość procentowa. System nie wyświetla objętości w litrach, galonach ani innych jednostkach.
16.5.1. Podłączanie czujnika poziomu zbiornika Garnet SeeLevel II 709-RVC do urządzenia GX
Przed podłączeniem do urządzenia GX sprawdź, czy Garnet SeeLevel 709-RVC jest zainstalowany i skonfigurowany zgodnie z instrukcją instalacji Garnet.
Urządzenie GX wymaga złącza RJ45 na porcie VE.Can, podczas gdy panel Garnet SeeLevel zazwyczaj zapewnia:
Wielostykowe złącze RV-C lub
Połączenie przewodowe z jednym czarnym, jednym niebieskim i jednym białym przewodem.
Chcąc połączyć obydwa urządzenia należy zrobić kabel adaptera zgodnie z poniższym opisem przypisania pinów.
Standardowy kabel Ethernet CAT5 dobrze nadaje się do tego celu. Jeden koniec kabla należy odciąć i podłączyć do przewodów panelu Garnet, podczas gdy wtyczka RJ45 pozostaje na końcu urządzenia GX.
Kod barwny przewodów panelu Garmet | Złącze RV-C | Victron VE.Can RJ45 | Kod barwny przewodów Ethernet CAT5 | Sygnał |
|---|---|---|---|---|
Czarny | 4 | 3 | Zielony/Biały | Masa |
Niebieski | 3 | 8 | Brązowy | CAN-L |
Biały | 2 | 7 | Brązowy/Biały | CAN-H |
 |

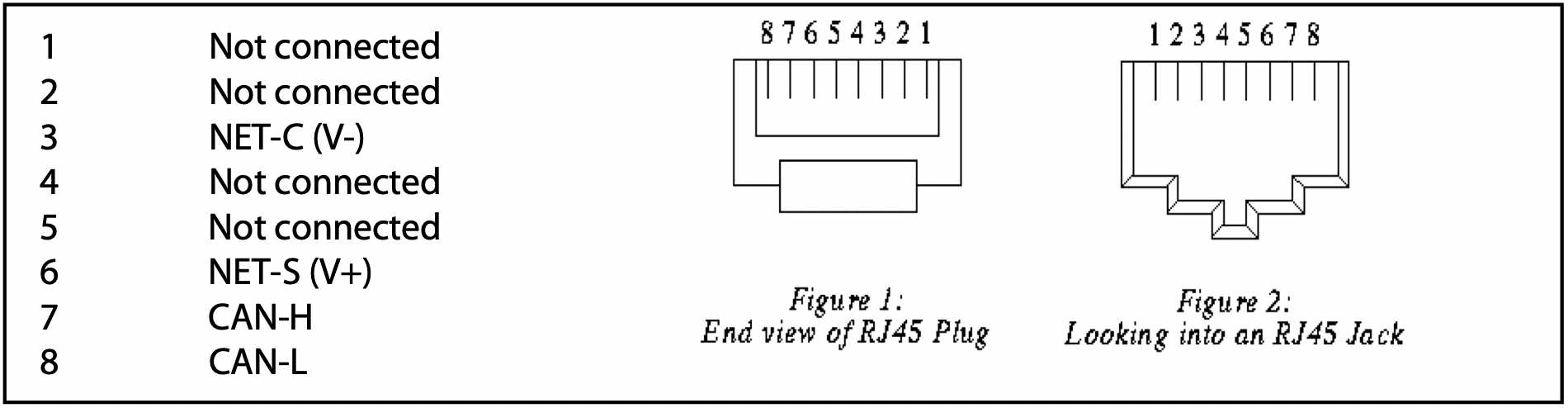

Układ pinów Victron VE.Can
16.5.2. Instalacja i konfiguracja
Poprowadź kabel od panelu Garnet do urządzenia GX.
Sprawdź, czy zarówno panel Garnet, jak i urządzenie GX są wyłączone.
Podłącz wtyczkę RJ45 do portu VE.Can urządzenia GX, a drugi koniec kabla przejściowego do panelu Garnet.
Sprawdź terminację magistrali:
W przypadku urządzenia GX należy użyć niebieskiego terminatora RJ45 VE.Can wchodzącego w skład zestawu.
Prawidłowe zakończenie jest obowiązkowe, zwłaszcza jeśli Garnet SeeLevel jest jedynym urządzeniem RV-C na magistrali.
Po poprawnym zamontowaniu wszystkich elementów włącz obydwa urządzenia.
Dokończ konfigurację, wykonując działania opisane w rozdziale Konfiguracja RV-C i skonfiguruj gniazdo VE.Can dla profilu RV-C.
