La gama Blue Smart IP67 Charger está diseñada para montarse de forma permanente con las pestañas de montaje de la base del cargador.
Antes del montaje, deben considerarse los siguientes aspectos para identificar un lugar adecuado y seguro:
Instale el cargador en un sitio con buena ventilación natural. En caso de que el flujo de aire esté limitado, considere colocar un ventilador.
Asegúrese de que hay suficiente espacio libre alrededor del cargador. Se recomienda dejar por lo menos 100 mm por encima y por debajo.
Instale el cargador sobre una superficie no inflamable y asegúrese de que no hay elementos sensibles al calor cerca, puesto que es habitual que el cargador se caliente mientras está en funcionamiento.
Instale el cargador en un lugar en el que esté protegido de las condiciones ambientales como agua, humedad elevada y polvo, y lejos de líquidos o gases inflamables.
No instale ni coloque o ponga en funcionamiento el cargador encima de la batería o directamente en la parte superior de la batería, ni en un compartimento cerrado junto con la batería, ya que las baterías pueden emitir gases explosivos.
No cubra el cargador ni coloque ningún objeto encima.
Monte el Blue Smart IP67 Charger en posición vertical con el cable de alimentación CC y el cable de alimentación CA mirando hacia abajo. Para fijarlo coloque tornillos adecuados en los orificios de montaje.
Use tornillos con cabeza cilíndrica o hexagonal (no use tornillos de cabeza cónica o avellanada) y un diámetro externo de la rosca del tornillo que se ajuste bien al diámetro interno del orificio o ranura de montaje (diámetro externo máximo de unos 5mm para que se ajuste con holgura).
Para facilitar la instalación, se recomienda colgar la unidad con los dos tornillos superiores (dejando las cabezas de los tornillos a unos 3 mm de la superficie) y luego colocar los dos inferiores antes de apretar bien los cuatro tornillos.

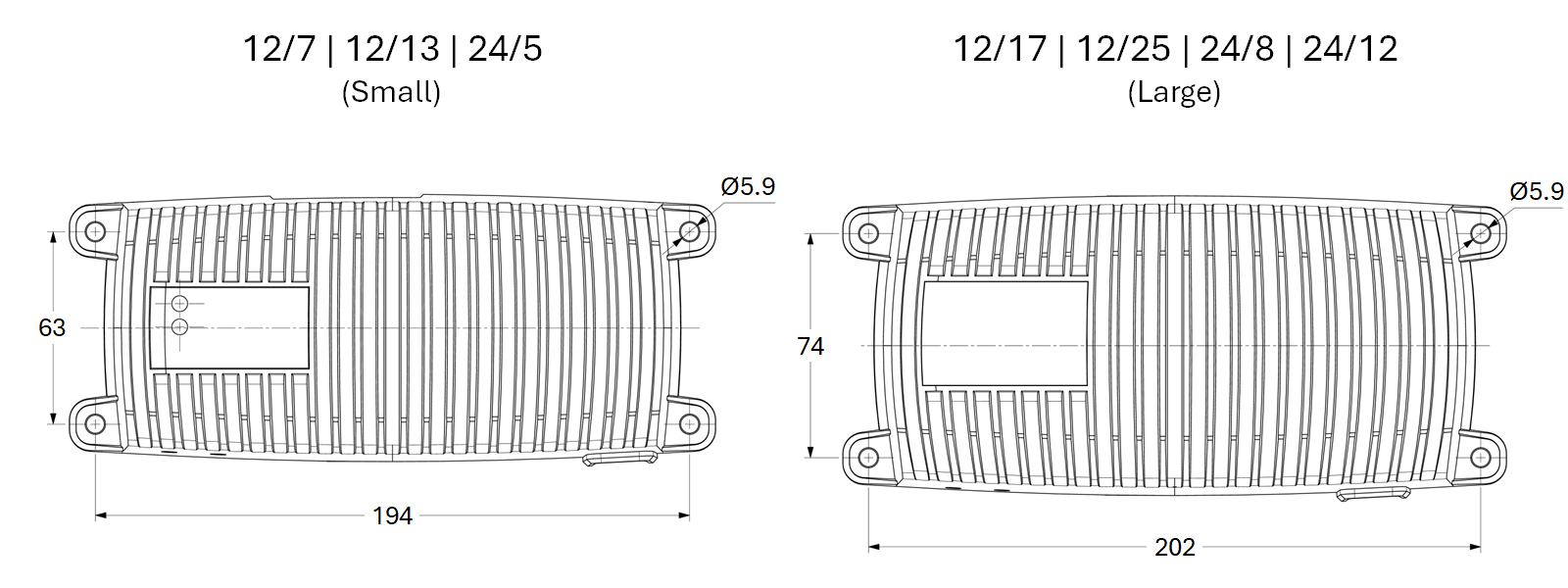

En el siguiente dibujo puede ver las dimensiones para el montaje:
La gama Blue Smart IP67 Charger incluye el cableado de alimentación CC adecuado conectado al cargador con terminales de anilla M8 preinstalados. Véase la sección “Instalación > Cableado > Cable de alimentación CC” para más información.

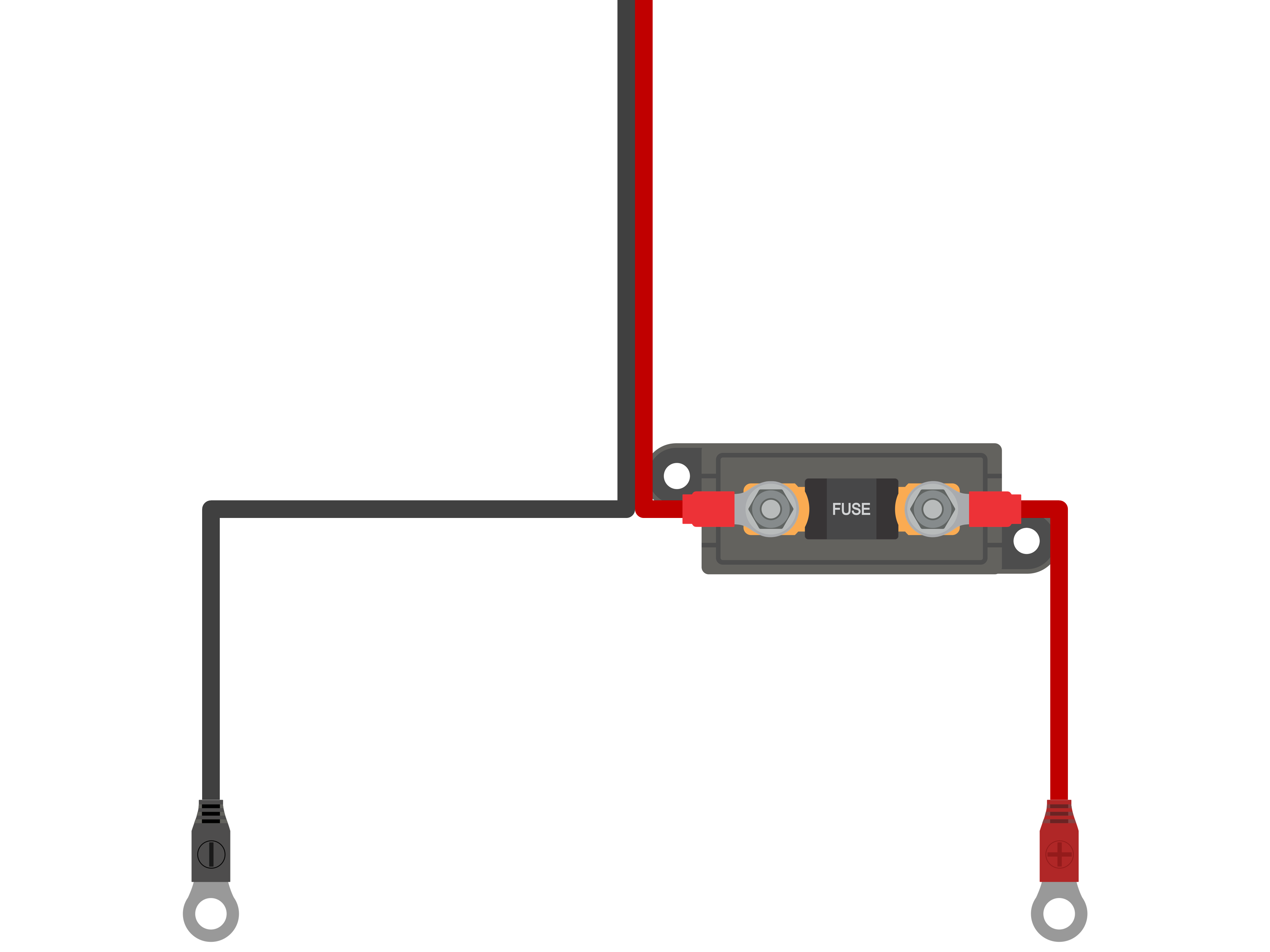

Instale un fusible o disyuntor con valor nominal adecuado en el cable de alimentación CC entre el Blue Smart IP67 Charger y la batería (o baterías), tan cerca como sea posible de la batería (o baterías). Véase la sección “Instalación > Cableado > Protección de sobrecorriente” para más información.
Conecte los cables de alimentación CC a la batería/baterías o al bus de distribución del sistema CC - siga las instrucciones correspondientes al tipo de instalación.
Para instalaciones conectadas por cable, o cuando cargue una batería fuera de un vehículo/instalación:
Asegúrese de que el sistema CC está apagado (todas las cargas consumidoras y las fuentes de carga CC apagadas/aisladas) antes de desconectar los cables de la batería/bus de distribución del sistema CC y conectar el cargador a los terminales de la batería/bus de distribución del sistema CC.
Conecte el cable CC positivo (aislante rojo) al terminal positivo (+) y el cable CC negativo (aislante negro) a la conexión del terminal negativo (-). Asegúrese de que la polaridad de la conexión de los cables es correcta.
Apriete todo el hardware de terminación de cables hasta las especificaciones de torsión del fabricante con una llave dinamométrica y un destornillador de cabeza adecuadas.
Para las instalaciones temporales, cuando cargue una batería instalada dentro de un vehículo, y el terminal de la batería negativo (-) esté puesto a tierra en el chasis del vehículo (convencional):
Conecte el cable/pinza de batería CC positivo (aislante rojo) directamente al terminal positivo (+) de la batería en primer lugar.
A continuación conecte el cable/pinza de batería CC negativo (aislante negro) a un punto de puesta a tierra adecuado en el chasis del vehículo (y no directamente al terminal negativo de la batería).
Cuando desconecte el cargador, desconecte los cables/pinzas de batería CC en orden inverso al de conexión.
Para las instalaciones temporales, cuando cargue una batería instalada dentro de un vehículo, y el terminal de la batería positivo (+) esté puesto a tierra en el chasis del vehículo (no es lo convencional):
Conecte el cable/pinza de batería CC negativo (aislante negro) directamente al terminal negativo (-) de la batería en primer lugar.
A continuación conecte el cable/pinza de batería CC positivo (aislante rojo) a un punto de puesta a tierra adecuado en el chasis del vehículo (y no directamente al terminal positivo de la batería).
Cuando desconecte el cargador, desconecte los cables/pinzas de batería CC en orden inverso al de conexión.
Conecte el cable de alimentación CA de Blue Smart IP67 Charger a una toma de la red eléctrica. Transcurridos unos momentos, el LED POWER (alimentación) se encenderá y el LED STATUS (estado) empezará a parpadear rápidamente.
Aviso
Se facilitan diagramas de ejemplos de cableado de las configuraciones de instalación más habituales para su consulta. Véase la sección de “Instalación > Diagramas” para más información.
La gama Blue Smart IP67 Charger incluye cableado de alimentación CC conectado al cargador preterminado con terminales de anilla M8. Si fuera necesario, se puede acortar el cable de alimentación CC proporcionado o cambiar el terminal para que se ajuste a la instalación..
Consulte en la tabla siguiente el tamaño/calibre (sección) mínimo del cable de alimentación CC suministrado con cada modelo de Blue Smart IP67 Charger:

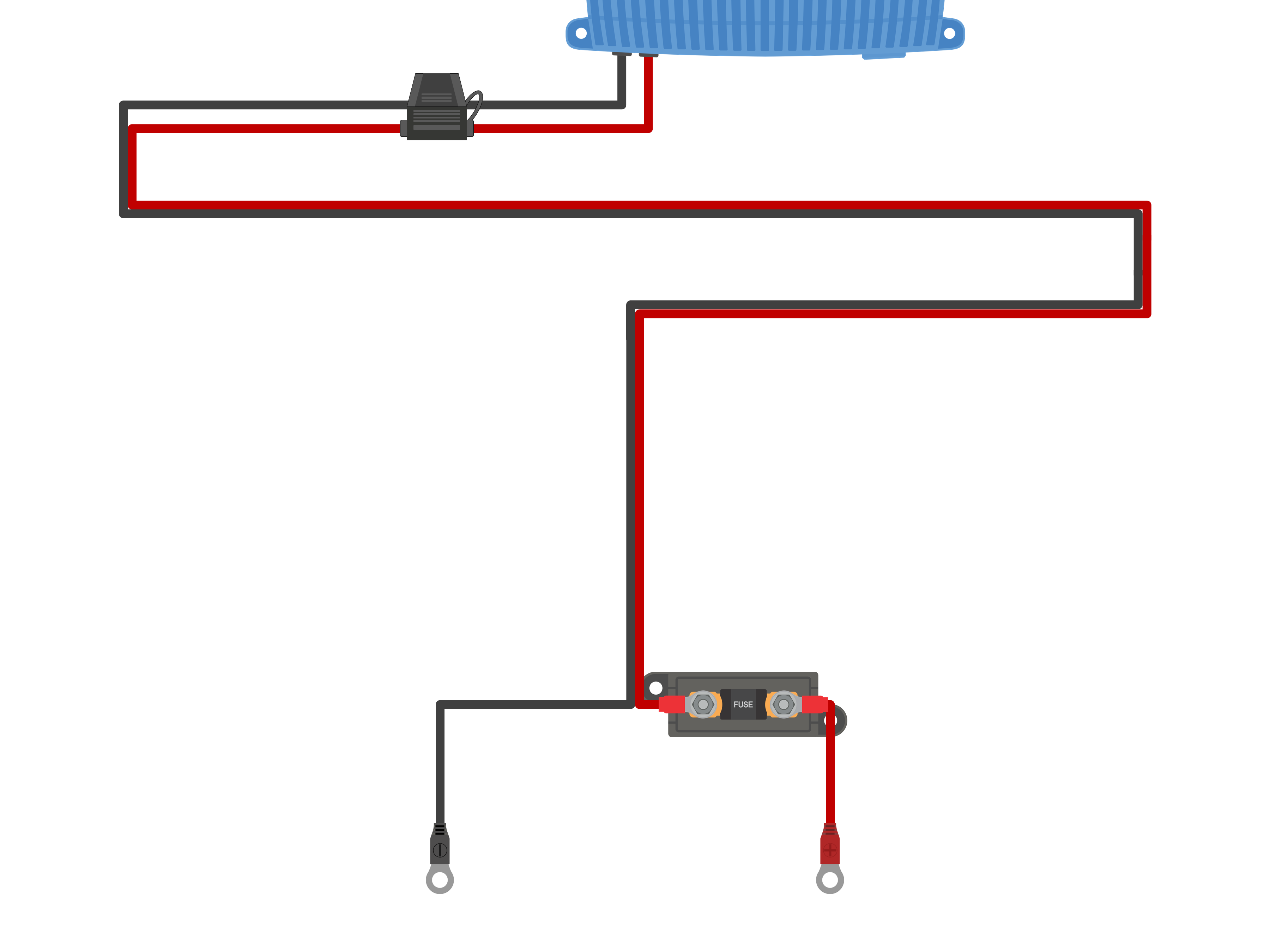

Para garantizar un funcionamiento fiable y seguro es importante instalar un fusible o disyuntor con un valor nominal adecuado en el cable de alimentación CC entre el Blue Smart IP67 Charger y la batería (o baterías) colocado lo más cerca posible de la batería (o baterías). Esto es especialmente importante en las instalaciones con cableado fijo.
El objetivo principal de un fusible o disyuntor colocado cerca de la batería (o baterías) (fuente de alimentación) es proteger los cables y el sistema en caso de fallo por sobrecorriente, como un cortocircuito en el cableado de alimentación CC. Un fusible o disyuntor colocado en la unidad del cargador o cerca en el cableado de alimentación CC no protegerá de un circuito en el tramo de cable sin protección.
En caso de cortocircuito en el cable de alimentación CC situado entre la batería (o baterías) y el cargador, la batería (o baterías) tienen la capacidad de proporcionar una corriente extremadamente alta a través del cable de alimentación CC, lo que puede ocasionar un grave sobrecalentamiento del cable o incluso un incendio a menos que un fusible o disyuntor adecuado desconecte rápidamente la batería (o baterías) (fuente de alimentación) se interrumpa inmediatamente con un fusible o disyuntor adecuado.

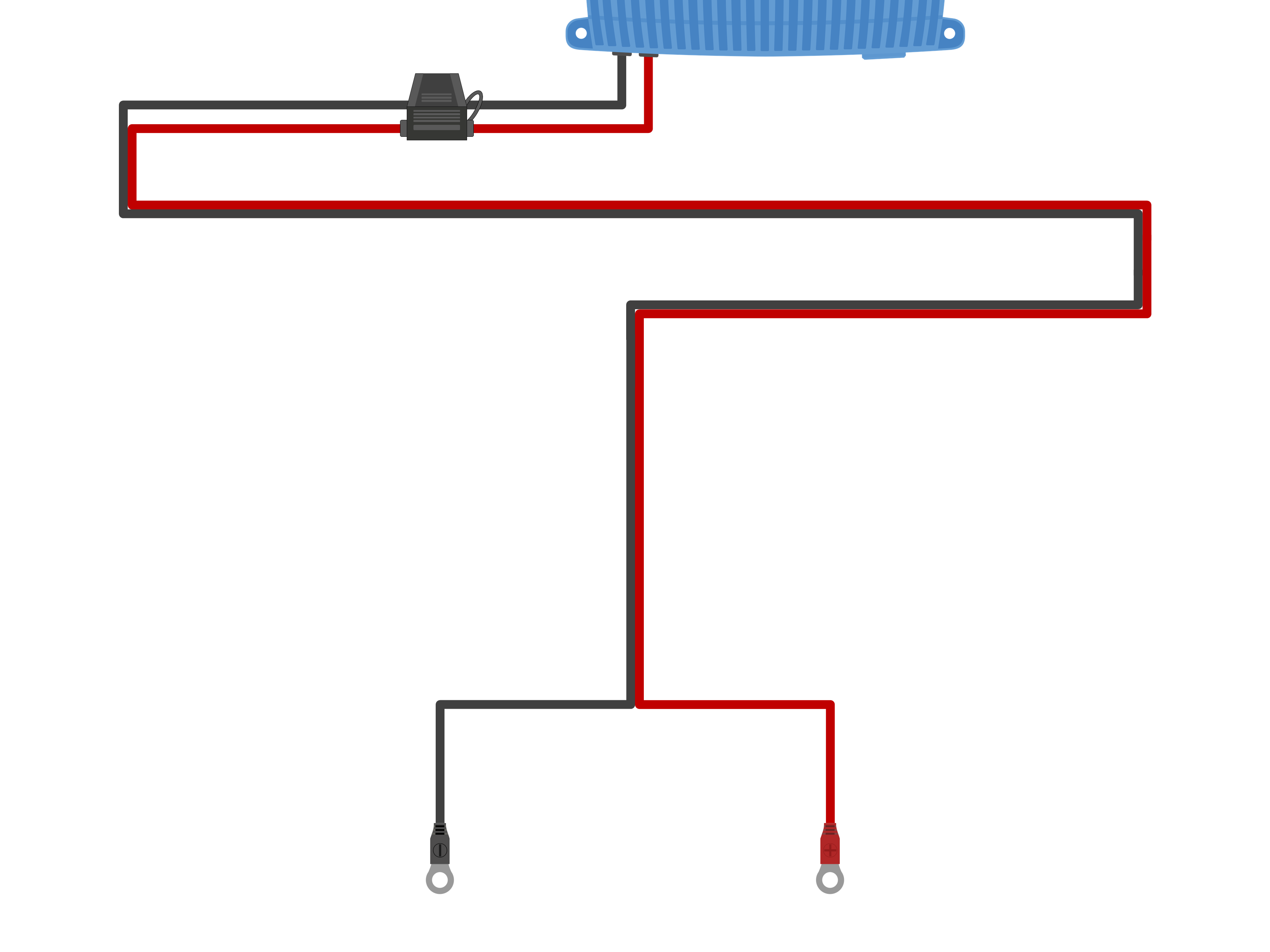

Tenga en cuenta que la gama Blue Smart IP67 Charger (a excepción del modelo 12/25) incluye un fusible integrado en el cable de alimentación CC. Sin embargo, como este fusible está situado cerca del cargador, no protegerá el cable en caso de cortocircuito entre el fusible y la batería (o baterías) (fuente de alimentación).
Puede consultar en la siguiente tabla los valores nominales de fusible/disyuntor recomendados según el modelo de cargador:
Aviso
Estas recomendaciones sobre el valor nominal del fusible/disyuntor se basan en un 75 % del límite máximo de corriente de funcionamiento normal para el valor mínimo de fusible/disyuntor y la máxima capacidad de corriente del tamaño/calibre de cable de alimentación CC asociado para el máximo valor nominal del fusible/disyuntor. Estas recomendaciones son genéricas y no consideran las particularidades de cada instalación y tipo de fusible/disyuntor. Le rogamos que consulte a un instalador certificado para que le oriente sobre instalaciones concretas o compleja.

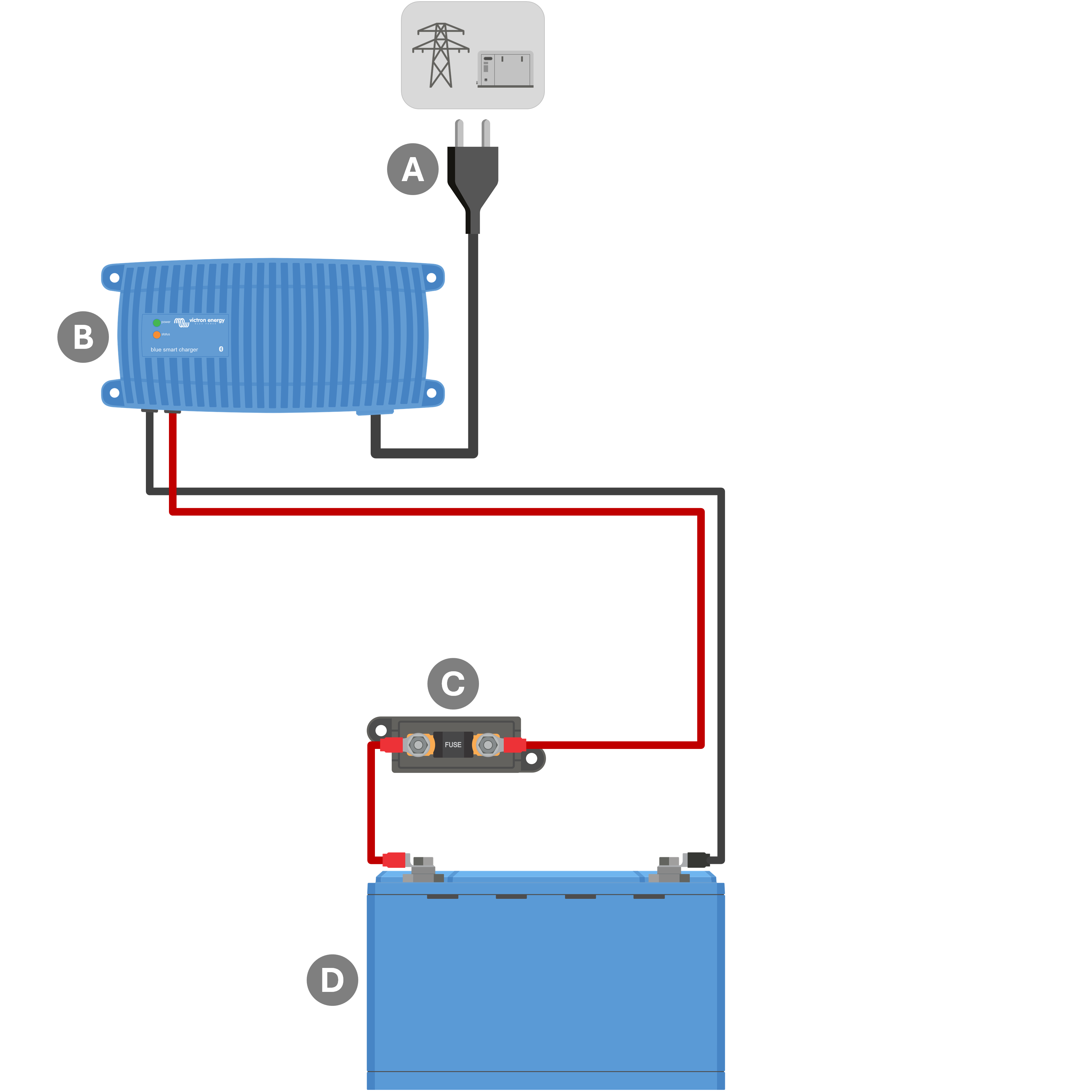

Consulte el siguiente diagrama de cableado para conectar un Blue Smart IP67 Charger a una sola batería/bancada de baterías:
Tecla | Descripción |
|---|---|
A | Alimentación de entrada CA (normalmente red eléctrica, generador o inversor) |
B | Blue Smart IP67 Charger |
C | Fusible/disyuntor (colocado lo más cerca posible de la batería) |
D | Batería/bancada de baterías |

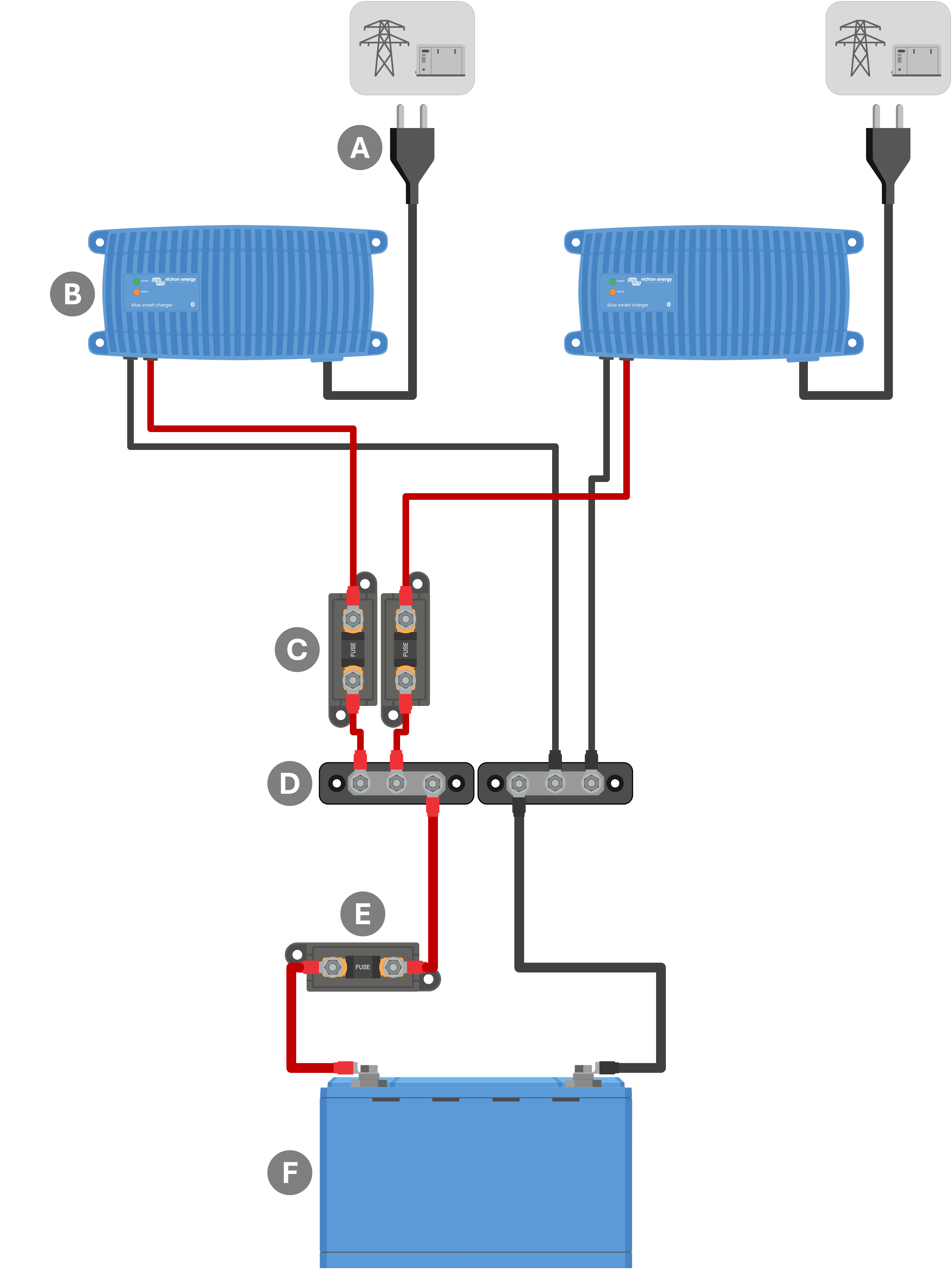

Consulte el siguiente diagrama de cableado para conectar varios Blue Smart IP67 Chargers en paralelo a una sola batería/bancada de baterías:
Tecla | Descripción |
|---|---|
A | 2 alimentaciones de entrada CA (red eléctrica, generador o inversor) |
B | Blue Smart IP67 Chargers x2 |
C | 2 fusibles/disyuntores (colocados lo más cerca posible del embarrado positivo CC) |
D | CC positivo y embarrado negativo |
E | Fusible/disyuntor (colocado lo más cerca posible de la batería) |
F | Batería/bancada de baterías |
Aviso
Si hay varios Blue Smart IP67 Chargers conectados en paralelo deben tener todos los mismos ajustes de carga.
