Blue Smart IP67 Charger

5. Asentaminen

Tässä osiossa:

5.1. Kiinnitys

Blue Smart IP67 Charger-mallisto on suunniteltu kiinteästi asennettavaksi laturin pohjassa olevilla asennuskielekkeillä.

Seuraavat seikat on huomioitava sopivan ja turvallisen asennuspaikan etsinnässä/järjestämisessä ennen asennusta:

  1. Asenna laturi paikkaan, jossa on hyvä ilmanvaihto/tuuletus. Jos ilmavirtaus on heikko, suosittelemme jäähdytystuulettimen lisäystä.

  2. Varmista, että laturin ympärillä on riittävästi vapaata tilaa. Suosittelemme jättämään ylä- ja alapuolelle vähintään 100 mm.

  3. Asenna laturi palamattomalle alustalle ja varmista, ettei sen läheisyydessä ole lämmölle herkkiä kohteita: on tavallista, että laturi kuumenee käytön aikana.

  4. Asenna laturi paikkaan, jossa se on suojassa ympäristön vaikutuksilta, kuten vedeltä, korkealta kosteudelta ja pölyltä, ja sijoita se riittävän kauas herkästi syttyvistä nesteistä ja kaasuista.

  5. Älä asenna tai sijoita/käytä laturia akun päällä tai suoraan sen yläpuolella tai samassa suljetussa kotelossa akun kanssa: akuista voi purkautua räjähdysherkkää kaasua.

  6. Älä peitä laturia äläkä aseta mitään sen päälle.

Asenna Blue Smart IP67 Charger pystysuuntaisesti siten, että tasavirtakaapelin ja vaihtovirran syöttökaapelin liitännät osoittavat alaspäin. Kiinnitä asianmukaisilla ruuveilla asennusreikien läpi.

Valitse ja käytä ruuveja, joissa on kupu-/laippakanta (älä käytä uppokantaruuveja) ja joiden kierteen ulkohalkaisija on kiinnitysreikien/-urien halkaisijalle sopiva (ulkohalkaisija enintään n. 5 mm).

Asennuksen helpottamiseksi suosittelemme ripustamaan laitteen paikalleen 2 yläruuvilla (jätä ruuvinkannat noin 3 mm:n etäisyydelle pinnasta) ja asenna sitten 2 alaruuvia, ja kiristä lopuksi kaikki 4 ruuvia.

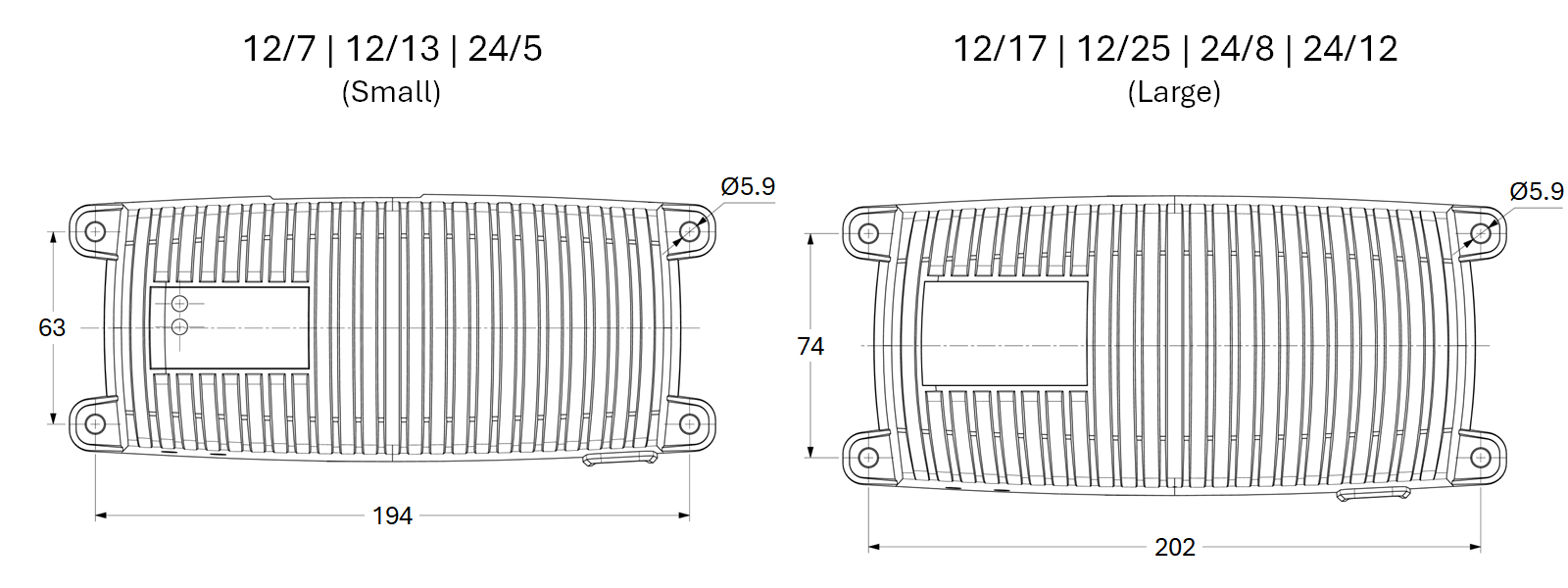

Katso asennusmitat alla olevasta piirustuksesta:


5.2. Johdotus

  1. Blue Smart IP67 Charger-mallisto sisältää asianmukaiset, kiinteästi laturiin asennetut tasavirtakaapelit, joiden päässä on M8-rengasliittimet. Katso lisätietoja kohdasta Asentaminen > Johdotus > Tasavirtakaapeli.


  2. Asenna sopiva sulake tai virrankatkaisin Blue Smart IP67 Charger-laitteen ja akun/akkujen väliseen tasavirtakaapelointiin, mahdollisimman lähelle akkua/akkuja. Katso lisätietoja kohdasta Asentaminen > Johdotus > Ylivirtasuojaus.


  3. Kytke tasavirtakaapelit akkuun/akkuihin tai tasavirtajärjestelmän virtakiskoon. Noudata asennustapaa koskevia ohjeita.

    1. Asennuskohteet, joissa on kiinteä johdotus, tai kun akkua ladataan ajoneuvon/asennuspaikan ulkopuolella:

      1. Varmista, että tasavirtajärjestelmä on sammutettu (kaikki tasavirtakuormat ja latauslähteet pois päältä / eristetty) ennen minkään akun / tasavirtajärjestelmän virtakiskon irtikytkentää ja laturin kytkentää akun liittimiin / tasavirtajärjestelmän virranjakokiskoon.

      2. Kytke tasavirtapluskaapeli (punainen eriste) plusnapaan (+) ja tasavirtamiinuskaapeli (musta eriste) miinusnapaan (-). Varmista, että kaapelien napaisuus on oikea.

      3. Kiristä kaikkien johtojen liitinruuvit valmistajan ilmoittamaan kiristysmomenttiin sopivalla momenttiavaimella ja hylsyllä/ruuvauskärjellä.

    2. Tilapäiset asennukset ajoneuvoon asennettua akkua ladattaessa ja kun akun miinusnapa (-) on maadoitettu ajoneuvon runkoon (tavanomainen):

      1. Kytke tasavirtapluskaapeli/akkukenkä (punainen eriste) ensin suoraan akun plusnapaan (+).

      2. Kytke sitten tasavirtamiinuskaapeli/akkukenkä (musta eriste) sopivaan maadoituskohtaan ajoneuvon rungossa (ei suoraan akun miinusnapaan).

      3. Kun kytket irti laturia, kytke tasavirtakaapelit/akkukengät irti käänteisessä kytkentäjärjestyksessä.

    3. Tilapäiset asennukset ajoneuvoon asennettua akkua ladattaessa ja kun akun plusnapa (+) on maadoitettu ajoneuvon runkoon (poikkeava):

      1. Kytke tasavirtamiinuskaapeli/akkukenkä (musta eriste) ensin suoraan akun miinusnapaan (-).

      2. Kytke sitten tasavirtapluskaapeli/akkukenkä (punainen eriste) sopivaan maadoituskohtaan ajoneuvon rungossa (ei suoraan akun plusnapaan).

      3. Kun kytket irti laturia, kytke tasavirtakaapelit/akkukengät irti käänteisessä kytkentäjärjestyksessä.

  4. Kytke Blue Smart IP67 Charger-laitteen vaihtovirtakaapeli pistorasiaan: hetken kuluttua POWER-merkkivalo syttyy ja STATUS-merkkivalo alkaa vilkkua nopeasti.


Huomautus

Esimerkkijohdotuskaavioita, joissa on tyypilliset asennuskonfiguraatiot, on myös saatavilla – katso lisätietoja kohdasta Asennus > Kaaviokuvat.

5.2.1. Tasavirtakaapeli

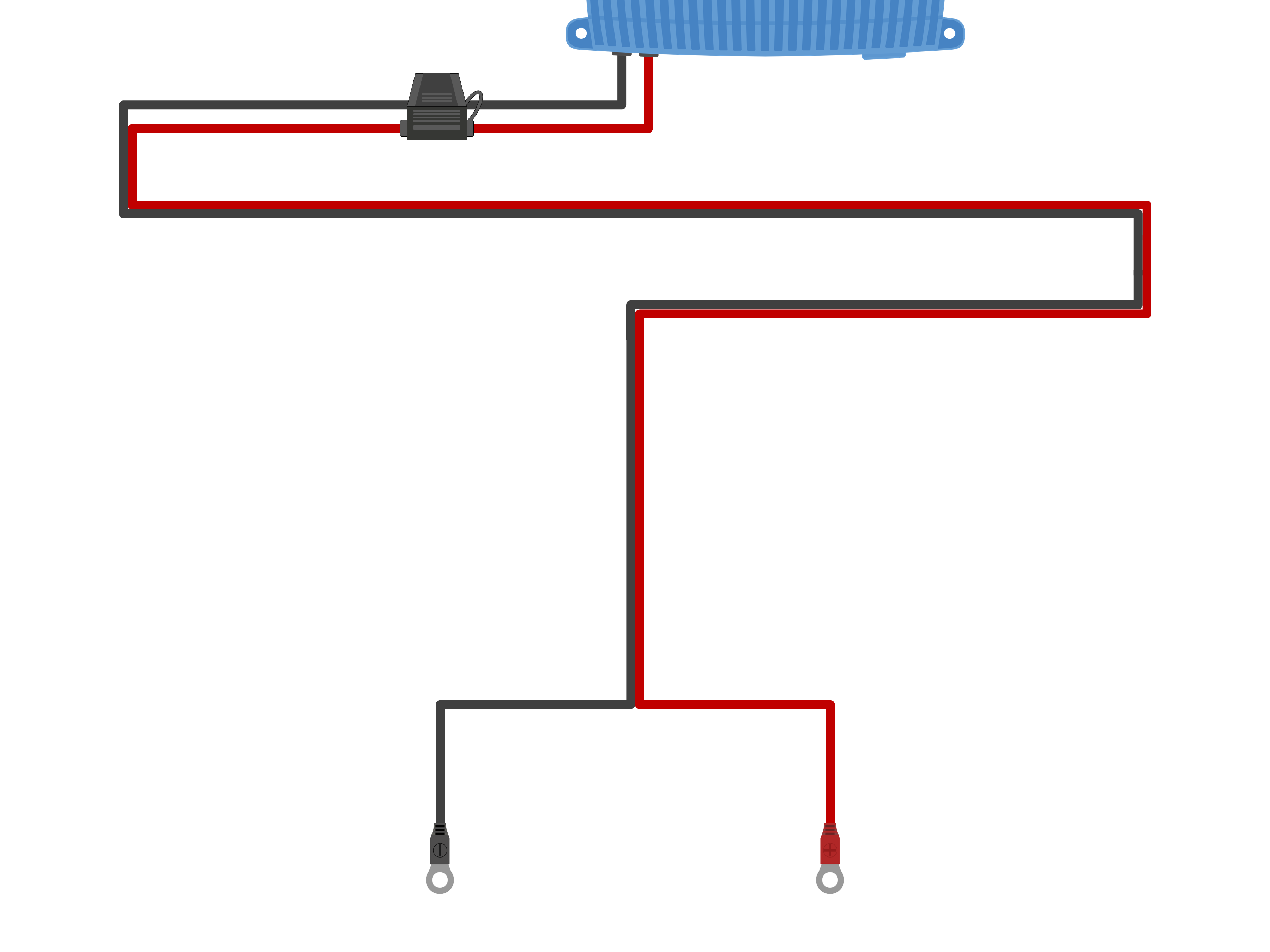

Blue Smart IP67 Charger-mallisto sisältää asianmukaisen tasavirtakaapelin, joka on kiinteästi asennettu laturiin ja varustettu M8-rengasliittimillä. Tarvittaessa mukana toimitettuja tasavirtakaapeleita voidaan lyhentää ja/tai niihin voidaan kiinnittää uusi päätyliitin asennuskohteen tarpeista riippuen.


Katso eri Blue Smart IP67 Charger-mallien mukana toimitetut tasavirtakaapelien koot/paksuudet (poikkipinta-ala) alla olevasta taulukosta:

5.2.2. Ylivirtasuojaus

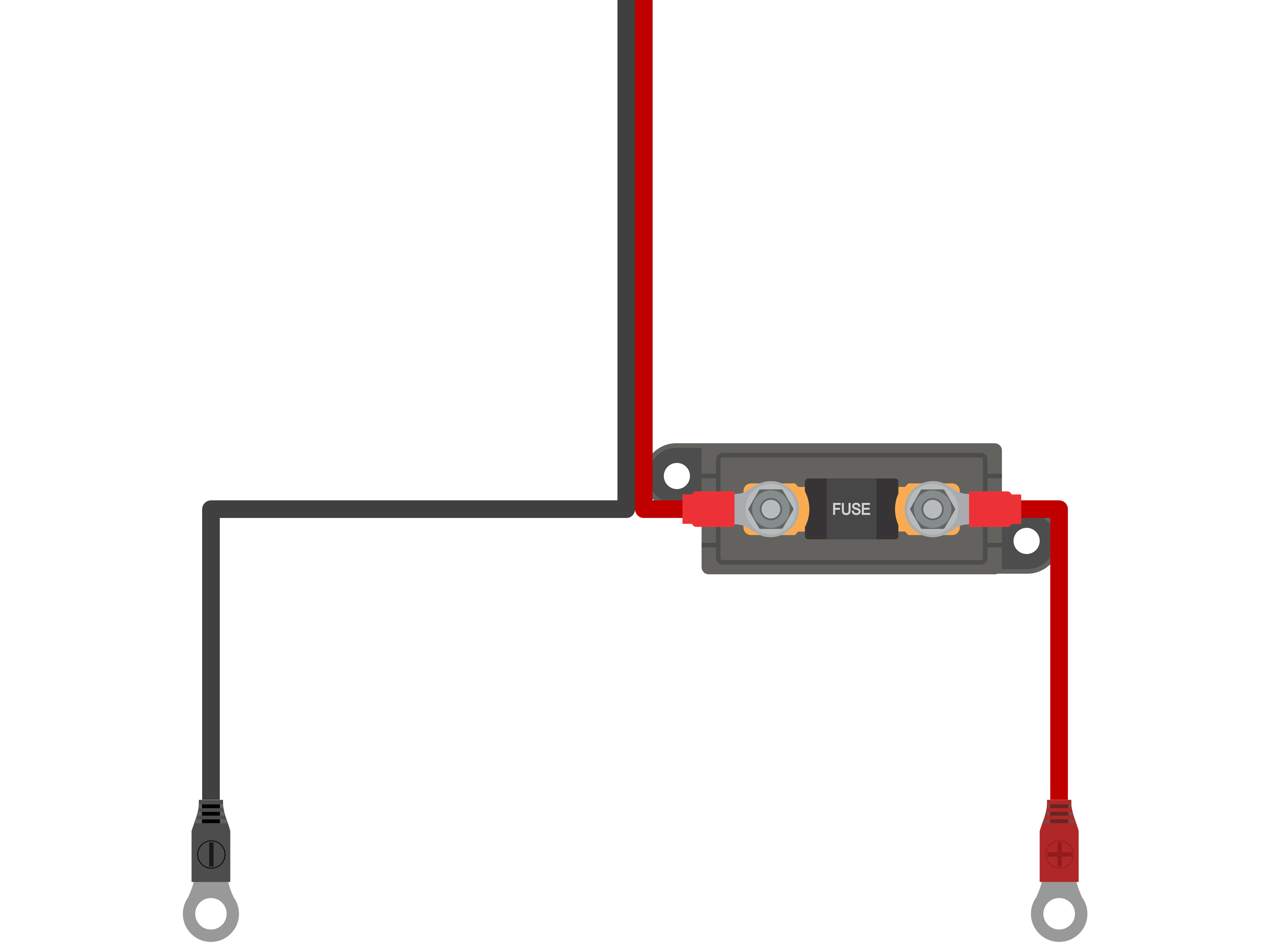

Luotettavan ja turvallisen toiminnan takaamiseksi suosittelemme asentamaan asianmukaisen sulakkeen tai virrankatkaisimen Blue Smart IP67 Charger-laitteen ja akun/akkujen väliseen tasavirtakaapelointiin, mahdollisimman lähelle akkua/akkuja. Tämä on erityisen tärkeää kiinteästi kaapeloiduissa asennuskohteissa.

Lähelle akkua/akkuja (energianlähde) linjaan asennetun sulakkeen tai virrankatkaisimen ensisijainen tarkoitus on suojata kaapelointia ja järjestelmää tasavirtakaapelin ylivirtavialta, kuten oikosululta. Laturissa tai sen lähellä tasavirtakaapelissa sijaitseva sulake tai virrankatkaisin ei tarjoa riittävää suojaa oikosululta kaapelin suojaamattomalle osuudelle.

Jos akun/akkujen ja laturin välisessä tasavirtakaapelissa on oikosulku, akku/akut voivat syöttää erittäin korkeaa virtaa tasavirtakaapelin läpi, mikä voi johtaa kaapelien vakavaan ylikuumenemiseen ja jopa tulipaloon, mikäli asianmukainen sulake tai virrankatkaisin ei irtikytke akkua/akkuja (energianlähde) välittömästi.

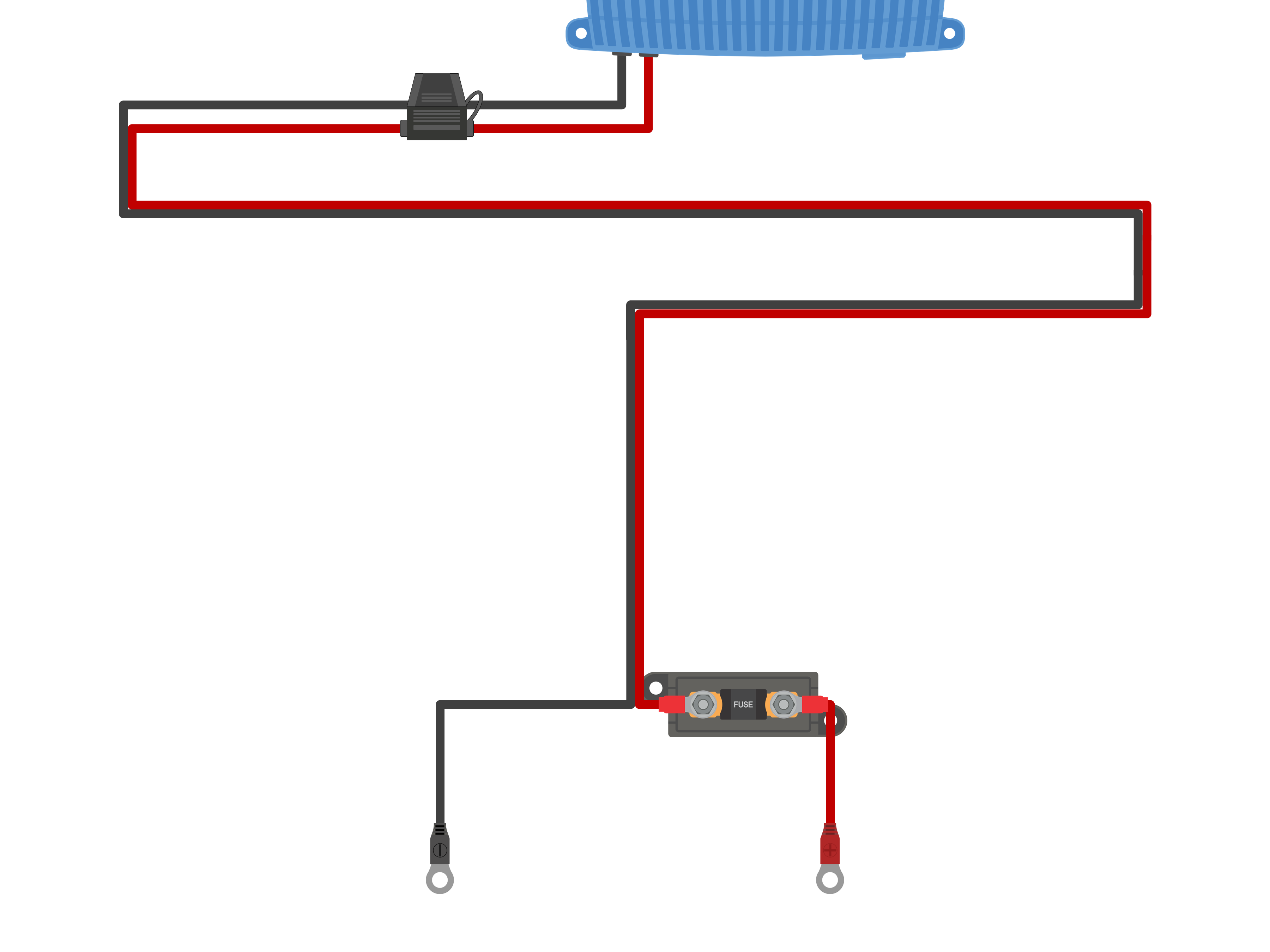

Huomaa, että Blue Smart IP67 Charger-mallisto (pois lukien 12/25-malli) sisältää tasavirtakaapeliin integroidun sulakkeen, mutta koska tämä sulake sijaitsee lähellä laturia, se ei suojaa kaapeleita sulakkeen ja akun/akkujen (energianlähde) väliseltä oikosululta.


Katso laturimallikohtaiset sulakkeen/virrankatkaisimen luokitussuositukset alla olevasta taulukosta:

Huomautus

Yllä olevat sulakkeen/virrankatkaisimen luokitukset perustuvat 75 % enimmäiskäyttövirtarajaan sulakkeen/virrankatkaisimen minimiluokitusarvosta ja liittyvän tasavirtakaapelin koon/paksuuden enimmäisvirtakapasiteettiin sulakkeen/virrankatkaisimen maksimiluokitusarvosta. Nämä suositukset ovat yleisluontoisia eivätkä ne kata kaikkien asennuskohteiden ja/tai sulake-/virrankatkaisintyyppien yksilöllisiä ominaisuuksia. Ota yhteyttä valtuutettuun ammattilaiseen saadaksesi asennuskohteen yksityiskohtia ja/tai monimutkaisia asennuksia koskevia ohjeita.

5.3. Kaaviokuvat

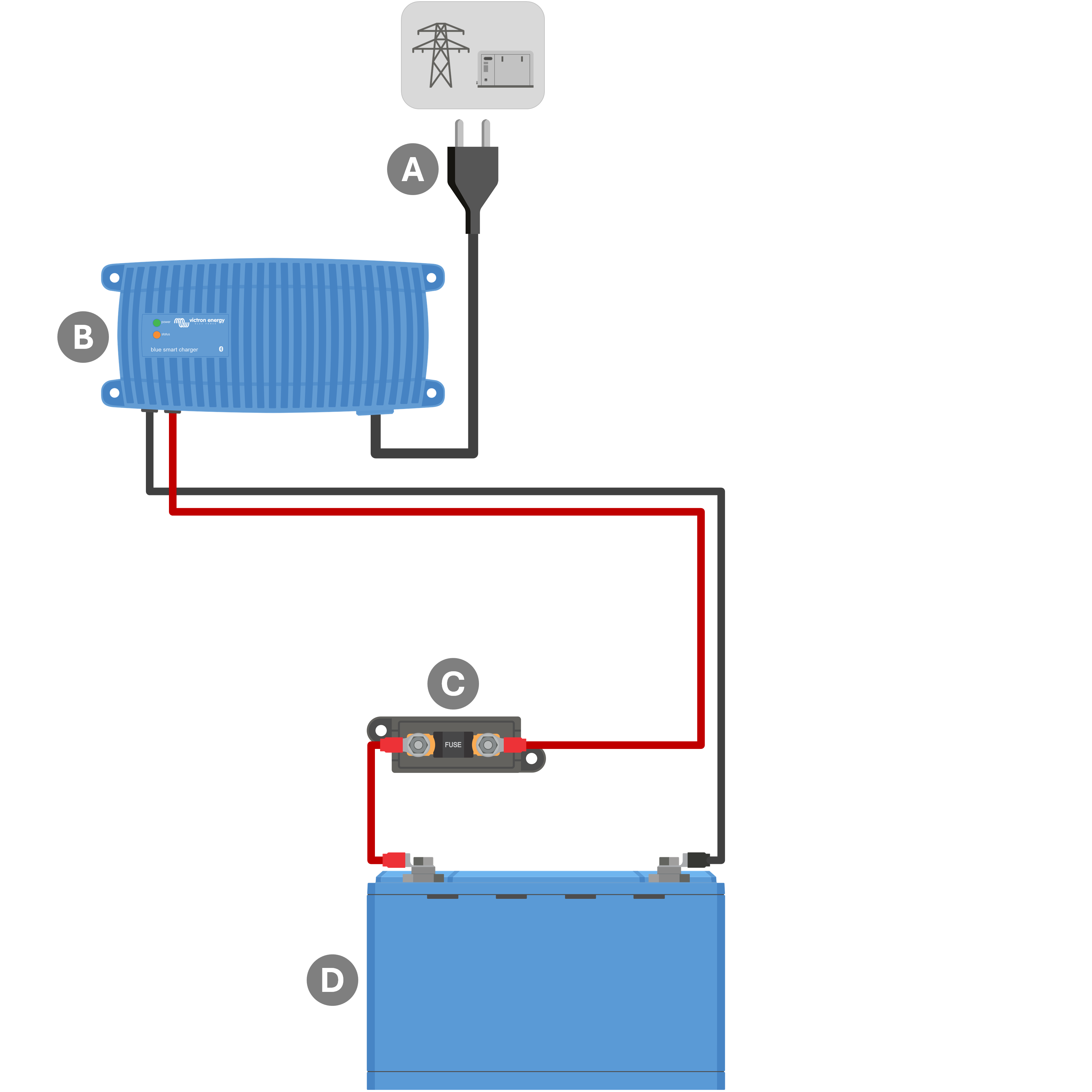

5.3.1. Perusasennus

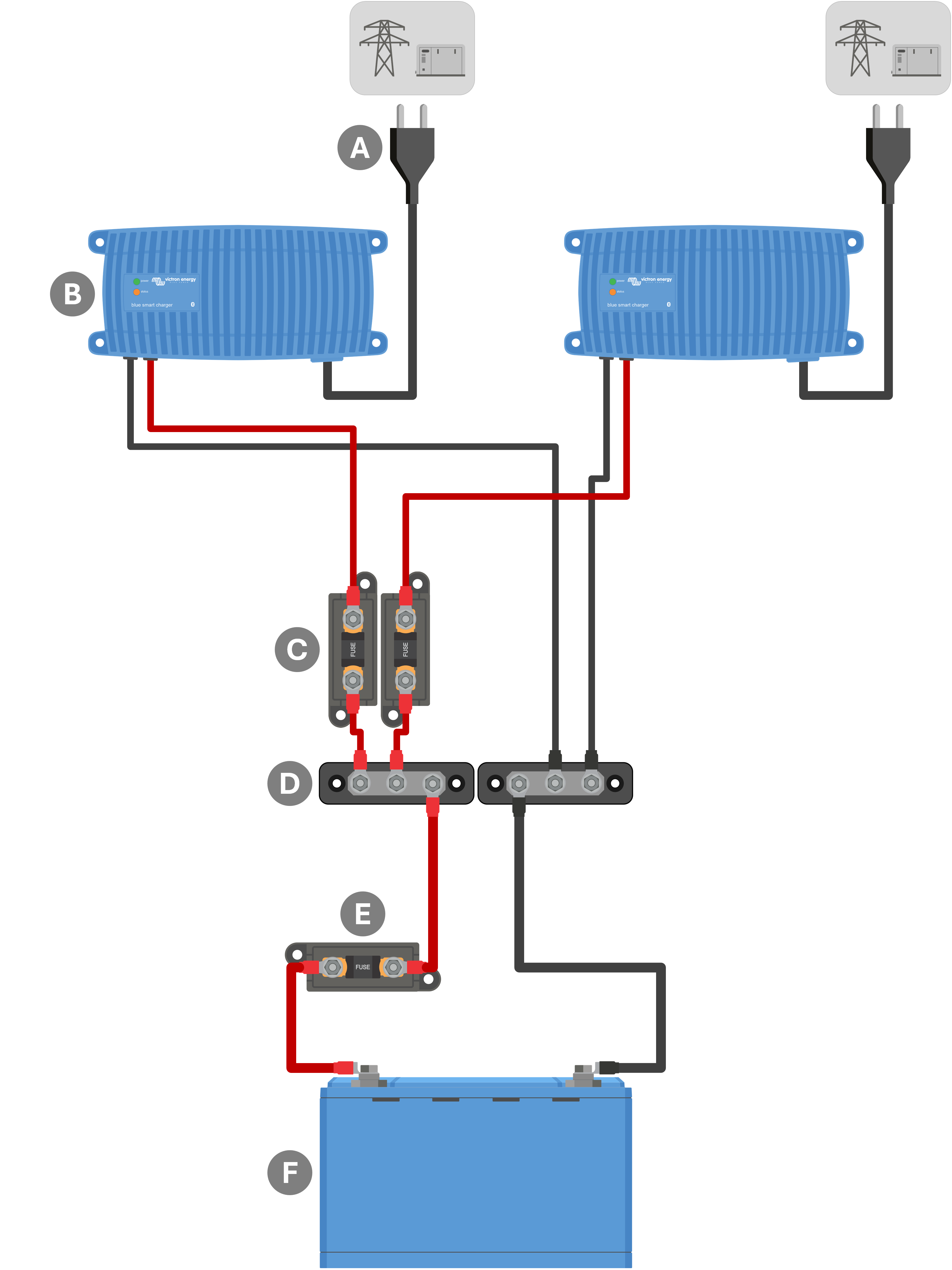

5.3.2. Järjestelmä, jossa on useita latureita
